技术领域

本实用新型涉及电磁炉技术领域，尤其涉及一种具有溢水槽的电磁炉。

背景技术

电磁炉又称为电磁灶，1957年第一台家用电磁炉诞生于德国。1972年，美国开始生产电磁炉，20世纪80年代初电磁炉在欧美及日本开始热销，电磁炉的原理是电磁感应现象，即利用交变电流通过线圈产生方向不断改变的交变磁场，处于交变磁场中的导体的内部将会出现涡旋电流，这是涡旋电场推动导体中载流子运动所致；涡旋电流的焦耳热效应使导体升温，从而实现加热。

现有的电磁炉在使用时经常溢出很多液体和杂物，既影响美观又容易导致电路短路，因此，不能满足人们的使用需求。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种具有溢水槽的电磁炉。

为了实现上述目的，本实用新型采用了如下技术方案：

一种具有溢水槽的电磁炉，包括电磁炉主体和套设在电磁炉主体上的防护罩，所述防护罩包括防护面板，所述防护面板底部的四周固定焊接有防护侧板，且防护侧板位于电磁炉主体的四周，所述防护侧板远离电磁炉主体的一侧固定焊接有固定环，所述固定环的顶部开设有溢水槽，所述溢水槽的一侧内壁上开设有引流孔，所述引流孔的出水口处安装有引流管，所述防护侧板的两侧对称设有卡扣装置。

优选的，所述卡扣装置包括拉杆、卡柱和卡簧，所述防护侧板的两侧对称开设通孔，所述卡柱活动贯穿通孔并延伸至防护侧板的外部，所述卡柱远离电磁炉主体的一端与拉杆固定连接，且拉杆对称设置于防护侧板的两侧，位于防护侧板外部的卡柱上套设有卡簧，所述卡簧的一端与拉杆靠近防护侧板的一侧固定连接，所述卡簧的另一端与防护侧板靠近拉杆的一侧固定连接，所述电磁炉主体的两侧对称开设有卡槽，且卡柱远离拉杆的一端延伸至卡槽内并与卡槽相适配。

优选的，所述引流孔的出水口处安装有位于固定环上的法兰接口，所述引流管通过法兰活动安装于固定环的一侧。

优选的，所述引流孔远离固定环的一端连接有蓄水箱。

优选的，所述拉杆与卡柱通过焊接固定，且拉杆的表面设有防滑纹。

与现有技术相比，本实用新型的有益效果是：

本实用新型中，通过将防护罩套在电磁炉主体上，从而将电磁炉主体与锅底隔离，防止电磁炉主体的表面因为锅底高温而发黑、变黄及划伤；还能够防止烹饪过程的飞溅物粘在电磁炉的表面；电磁炉主体上通过防护罩设置溢水槽，从而能够将烹饪过程中飞溅出来的液体储存起来，防止液体流入电磁炉的机体内，避免损坏电磁炉；通过设置卡扣装置可以方便快速的把防护罩安装在电磁炉主体上，本实用新型结构简单，高效实用，能够有效的对电磁炉进行防护，避免电磁炉受到损坏，而且防护罩安装方便，便于人们使用，满足了人们的需求。

附图说明

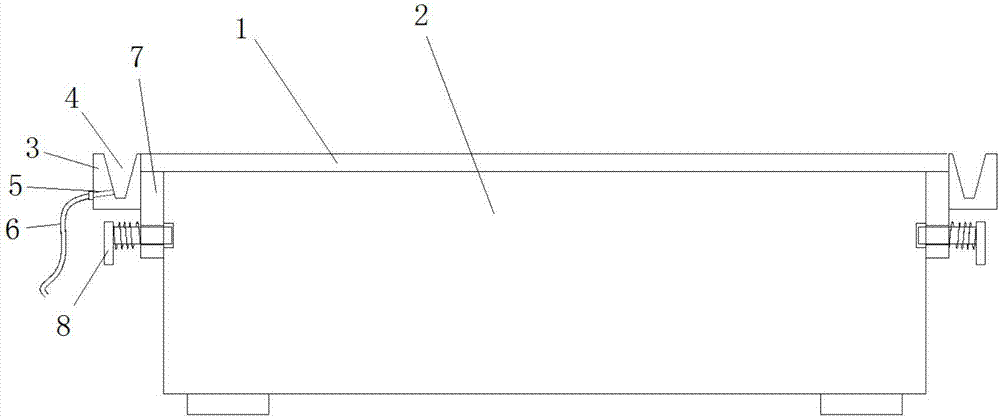

图1为本实用新型提出的一种具有溢水槽的电磁炉的结构主视示意图；

图2为本实用新型提出的一种具有溢水槽的电磁炉局部放大的结构示意图。

图中：1防护面板、2电磁炉主体、3固定环、4溢水槽、5引流孔、6引流管、7防护侧板、8拉杆、9卡簧、10卡柱、11卡槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种具有溢水槽的电磁炉，包括电磁炉主体2和套设在电磁炉主体2上的防护罩，防护罩包括防护面板1，防护面板1底部的四周固定焊接有防护侧板7，且防护侧板7位于电磁炉主体2的四周，防护侧板7远离电磁炉主体2的一侧固定焊接有固定环3，固定环3的顶部开设有溢水槽4，溢水槽4的一侧内壁上开设有引流孔5，引流孔5的出水口处安装有引流管6，防护侧板7的两侧对称设有卡扣装置，卡扣装置包括拉杆8、卡柱10和卡簧9，防护侧板7的两侧对称开设通孔，卡柱10活动贯穿通孔并延伸至防护侧板7的外部，卡柱10远离电磁炉主体2的一端与拉杆8固定连接，且拉杆8对称设置于防护侧板7的两侧，位于防护侧板7外部的卡柱10上套设有卡簧9，卡簧9的一端与拉杆8靠近防护侧板7的一侧固定连接，卡簧9的另一端与防护侧板7靠近拉杆8的一侧固定连接，电磁炉主体2的两侧对称开设有卡槽11，且卡柱10远离拉杆8的一端延伸至卡槽11内并与卡槽11相适配，引流孔5的出水口处安装有位于固定环3上的法兰接口，引流管6通过法兰活动安装于固定环3的一侧，引流孔5远离固定环3的一端连接有蓄水箱，拉杆8与卡柱10通过焊接固定，且拉杆8的表面设有防滑纹，通过将防护罩套在电磁炉主体2上，从而将电磁炉主体2与锅底隔离，防止电磁炉主体2的表面因为锅底高温而发黑、变黄及划伤；还能够防止烹饪过程的飞溅物粘在电磁炉主体2的表面；电磁炉主体2上通过防护罩设置溢水槽4，从而能够将烹饪过程中飞溅出来的液体储存起来，防止液体流入电磁炉的机体内，避免损坏电磁炉；通过设置卡扣装置可以方便快速的把防护罩安装在电磁炉主体2上，本实用新型结构简单，高效实用，能够有效的对电磁炉进行防护，避免电磁炉受到损坏，而且防护罩安装方便，便于人们使用，满足了人们的需求。

本实用新型中，当安装防护罩时，先拉动拉杆8，拉杆8带动卡柱10移动，与此同时，拉杆8带动卡簧9拉伸，随后把防护罩套在电磁炉主体2上，然后松开拉杆8，卡簧9复位收缩，卡簧9带动拉杆8挤压卡柱10，最终使卡柱10卡装在卡槽11内，这样就把防护罩安装在电磁炉主体2上了。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
