技术领域

本实用新型涉及电磁炉技术领域，尤其涉及一种具有远程遥控功能的电磁炉。

背景技术

电磁炉又称为电磁灶，其原理是电磁感应现象，即利用交变电流通过线圈产生方向不断改变的交变磁场，处于交变磁场中的导体的内部将会出现涡旋电流(原因可参考法拉第电磁感应定律)，这是涡旋电场推动导体中载流子(锅里的是电子而绝非铁原子)运动所致；涡旋电流的焦耳热效应使导体升温，从而实现加热，随着社会的发展，人们发明了具有远程遥控功能的电磁炉，但是现有的一种具有远程遥控功能的电磁炉，在电磁炉在工作中，当旁边没有人在，且锅内的食物烧开时，会的大量的水溢出锅外，但又不能向主人提醒，不能满足用户的使用需求。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种具有远程遥控功能的电磁炉。

为了实现上述目的，本实用新型采用了如下技术方案：

一种具有远程遥控功能的电磁炉，包括电磁炉本体，所述电磁炉本体的顶侧四周位置均开设有接水凹槽，所述接水凹槽的底侧内壁上开设有圆孔，所述圆孔内固定安装有流水管，所述流水管的一端延伸至圆孔外，所述电磁炉本体内开设有放置腔，所述放置腔位于圆孔的下方，且与圆孔相连通，所述流水管延伸至圆孔外的一端位于放置腔内，所述放置腔内滑动安装有滑动板，所述滑动板的顶侧固定安装有接水槽，所述接水槽位于接水管的正下方。

优选的，所述滑动板的底侧固定安装有第一导电块，所述放置腔的底侧内壁上固定安装有固定块，所述固定块的顶端开设有安装槽，所述安装槽的底侧内壁上固定安装有第二导电块，所述第一导电块的顶端滑动安装在安装槽内，且与第二导电块接触。

优选的，所述滑动板的底侧对称焊接有两个弹簧，两个弹簧的底端均焊接在放置腔的底侧内壁上，且两个弹簧分别位于固定块的两侧。

优选的，所述滑动板的两侧对称焊接有两个滑块，所述放置腔的两侧内壁上对称开设有两个滑槽，两个滑块分别滑动安装在两个滑槽内。

优选的，所述电磁炉本体底侧开设有L型槽，所述L型槽与放置腔相连通，所述L型槽内固定安装有L型水管，所述L型水管的一端延伸至L型槽外且焊接在接水槽靠近L型槽的一侧上，所述L型水管远离接水槽的一端内滑动安装有水塞。

优选的，所述电磁炉本体上安装有蓄电池和信号发射器，所述蓄电池、信号发射器、第一导电块和第二导电块依次连接并构成回路，所述固定块和滑动板均为绝缘体。

优选的，所述电磁炉本体的底部四角位置均焊接有固定块，所述固定块的底侧固定安装有防滑垫，所述防滑垫为橡胶材料制成。

与现有技术相比，本实用新型的有益效果是：

本实用新型中，通过电磁炉本体、接水凹槽、圆孔、流水管、放置腔、滑动板、接水槽、第一导电快、固定块、安装槽、第二导电块和弹簧共同组建了一种具有远程遥控功能的电磁炉，利用电磁炉本体、接水凹槽、圆孔、流水管、放置腔、滑动板和电磁炉本体、接水凹槽、圆孔、流水管、放置腔、滑动板、接水槽的配合使用，使得水能够流入接水槽内，利用接水槽、第一导电快、固定块、安装槽、第二导电块和弹簧的配合使用，使得第一导电快和第二导电块能够接触，本实用新型结构简单，使用方便，在电磁炉本体在工作中，当旁边没有人在，且锅内的食物烧开时，会的大量的水溢出锅外，能够对主人进行提醒，满足用户的使用需求。

附图说明

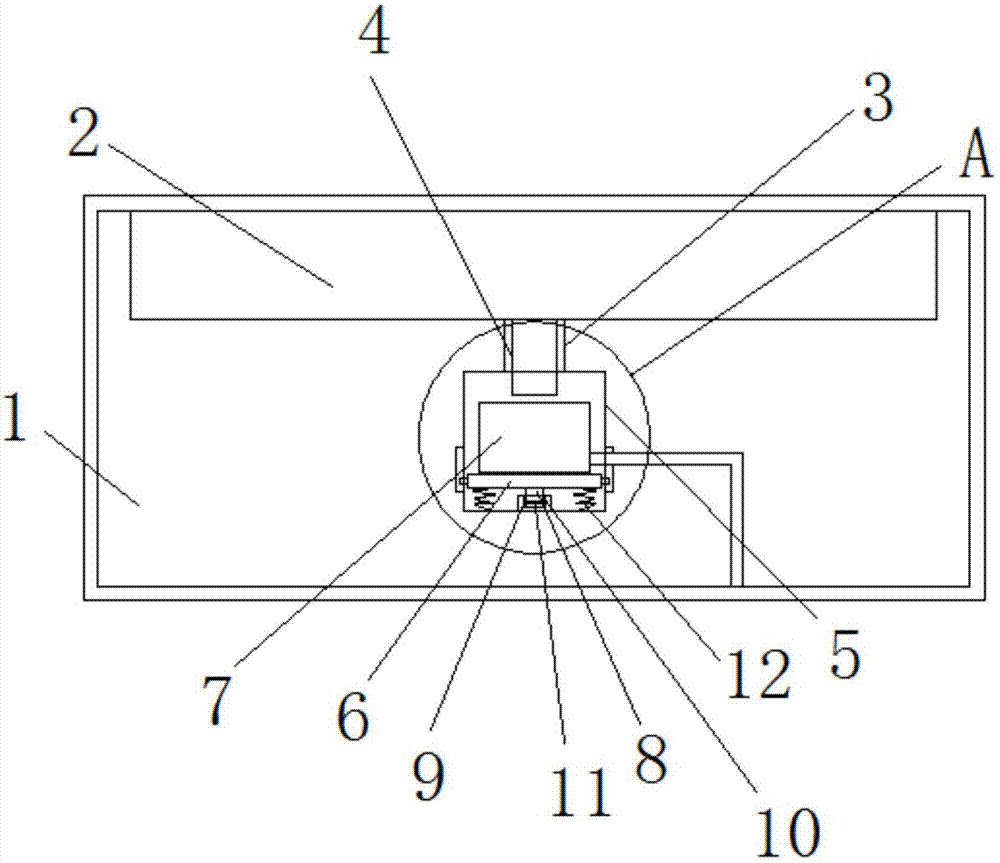

图1为本实用新型提出的一种具有远程遥控功能的电磁炉的结构示意图；

图2为本实用新型提出的一种具有远程遥控功能的电磁炉的俯视的结构示意图；

图3为本实用新型提出的一种具有远程遥控功能的电磁炉的放置腔内部的结构示意图。

图中：1电磁炉本体、2接水凹槽、3圆孔、4流水管、5放置腔、6滑动板、7接水槽、8第一导电快、9固定块、10安装槽、11第二导电块、12弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种具有远程遥控功能的电磁炉，包括电磁炉本体1，电磁炉本体1的顶侧四周位置均开设有接水凹槽2，接水凹槽2的底侧内壁上开设有圆孔3，圆孔3内固定安装有流水管4，流水管4的一端延伸至圆孔3外，电磁炉本体1内开设有放置腔5，放置腔5位于圆孔3的下方，且与圆孔3相连通，流水管4延伸至圆孔3外的一端位于放置腔5内，放置腔5内滑动安装有滑动板6，滑动板6的顶侧固定安装有接水槽7，接水槽7位于接水管4的正下方，本实用新型中，通过电磁炉本体1、接水凹槽2、圆孔3、流水管4、放置腔5、滑动板6、接水槽7、第一导电快8、固定块9、安装槽10、第二导电块11和弹簧12共同组建了一种具有远程遥控功能的电磁炉，利用电磁炉本体1、接水凹槽2、圆孔3、流水管4、放置腔5、滑动板6和接水槽7的配合使用，使得水能够流入接水槽7内，利用接水槽7、第一导电快8、固定块9、安装槽10、第二导电块11和弹簧12的配合使用，使得第一导电快8和第二导电块11能够接触，本实用新型结构简单，使用方便，在电磁炉本体1在工作中，当旁边没有人在，且锅内的食物烧开时，会的大量的水溢出锅外，当水溢出锅外时能够对主人进行提醒，满足用户的使用需求。

滑动板6的底侧固定安装有第一导电块8，放置腔5的底侧内壁上固定安装有固定块9，固定块9的顶端开设有安装槽10，安装槽10的底侧内壁上固定安装有第二导电块11，第一导电块8的顶端滑动安装在安装槽10内，且与第二导电块11接触，滑动板6的底侧对称焊接有两个弹簧12，两个弹簧12的底端均焊接在放置腔5的底侧内壁上，且两个弹簧12分别位于固定块9的两侧，滑动板6的两侧对称焊接有两个滑块，放置腔5的两侧内壁上对称开设有两个滑槽，两个滑块分别滑动安装在两个滑槽内，电磁炉本体1底侧开设有L型槽，L型槽与放置腔5相连通，L型槽内固定安装有L型水管，L型水管的一端延伸至L型槽外且焊接在接水槽7靠近L型槽的一侧上，L型水管远离接水槽7的一端内滑动安装有水塞，电磁炉本体1上安装有蓄电池和信号发射器，蓄电池、信号发射器、第一导电块8和第二导电块11依次连接并构成回路，固定块9和滑动板6均为绝缘体，电磁炉本体1的底部四角位置均焊接有固定块，固定块的底侧固定安装有防滑垫，防滑垫为橡胶材料制成，本实用新型中，通过电磁炉本体1、接水凹槽2、圆孔3、流水管4、放置腔5、滑动板6、接水槽7、第一导电快8、固定块9、安装槽10、第二导电块11和弹簧12共同组建了一种具有远程遥控功能的电磁炉，利用电磁炉本体1、接水凹槽2、圆孔3、流水管4、放置腔5、滑动板6和接水槽7的配合使用，使得水能够流入接水槽7内，利用接水槽7、第一导电快8、固定块9、安装槽10、第二导电块11和弹簧12的配合使用，使得第一导电快8和第二导电块11能够接触，本实用新型结构简单，使用方便，在电磁炉本体1在工作中，当旁边没有人在，且锅内的食物烧开时，会的大量的水溢出锅外，当水溢出锅外时能够对主人进行提醒，满足用户的使用需求,信号发射器的信号为WL0189。

工作原理：在使用的时候，在电磁炉本体1在工作中，当旁边没有人在，且锅内的食物烧开时，会的大量的水溢出锅外，溢出锅外的水流入接水凹槽2内，且水在接水凹槽2内流入圆孔3，水通过圆孔3内的流水管4流入接水槽7内，接水槽7内的水压动滑动块6，使得滑动块6上的第一导电快8和第二导电块11接触，且电磁炉本体1上安装有蓄电池和信号发射器，且蓄电池、信号发射器、第一导电块8和第二导电块11依次连接并构成回路，当第一导电快8和第二导电块11接触时，信号发射器通电发射信号，且电磁炉本体1的遥控内安装有信号接收器，当信号发射器通电发射信号时，遥控内的信号接收器收到信号后对主人进行提示，操作简单，满足用户的使用需求。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
