技术领域

本实用新型涉及二极管技术领域，尤其涉及抗静电发光二极管用灯罩。

背景技术

抗静电发光二极管用灯罩是一种可以对二极管灯罩除静电的装置，静电是一种客观的自然现象，产生的方式多种，如接触、摩擦等，静电的特点是高电压、低电量、小电流和作用时间短的特点。

静电对发光二极管的危害非常大，静电过大可以直接将发光二极管损坏，所以发光二极管的灯罩要求越来越严格，但目前具有抗静电作用的二极管灯罩非常的少，而且大多都不能更换静电吸附膜，短时间可以抗静电，时间长就不能起到更好的保护，所以，我们提出了抗静电发光二极管用灯罩用于解决上述问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的抗静电发光二极管用灯罩。

为了实现上述目的，本实用新型采用了如下技术方案：

抗静电发光二极管用灯罩，包括固定底座，所述固定底座顶端的中央位置开设有引脚槽，引脚槽内安装有引脚，引脚的顶端连接有发光二极管，固定底座的顶端开设有两个灯罩凹槽，引脚槽位于两个灯罩凹槽之间，两个灯罩凹槽内均滑动安装有同一个灯罩本体，灯罩本体的内壁上安装有静电吸附膜，固定底座的顶端焊接有两个支架，两个支架分别位于灯罩本体的两侧。

优选的，所述灯罩本体的两侧均开设有定位卡槽，定位卡槽内滑动安装有定位卡块，且定位卡块的一端延伸至定位卡槽外。

优选的，所述支架上开设有定位通孔，定位卡块位于定位卡槽外的一端滑动安装在定位通孔内，且定位卡块的两端均延伸至定位通孔外，定位卡块外套设有弹簧，弹簧的一端焊接在支架远离灯罩本体的一侧，弹簧的另一端焊接在定位卡块远离灯罩本体的一侧上。

优选的，所述定位卡槽两侧的内壁上均安装有第一滑轨，定位卡块的两侧均焊接有第一滑块，两个第一滑块分别滑动安装在两个第一滑轨内。

优选的，所述定位卡槽内安装有防滑垫，防滑垫与定位卡块相接触。

优选的，所述定位通孔的内壁上滚动安装有滚珠，滚珠与定位卡块相接触。

优选的，所述灯罩本体的顶端焊接有灯罩把手，灯罩把手外套设有防滑垫。

优选的，所述固定底座上开设有固定通孔，两个固定通孔分别位于灯罩本体的两侧。

优选的，所述灯罩凹槽内安装有绝缘垫片，绝缘垫片与灯罩本体相接触。

与现有技术相比，本实用新型的有益效果是：

本实用新型中，通过固定底座、引脚槽、引脚、发光二极管、灯罩凹槽、灯罩本体、静电吸附膜、定位卡槽、定位卡块、支架、定位通孔和弹簧共同构建了抗静电发光二极管用灯罩，当需要对静电吸附膜进行更换时，首先，通过定位卡块、支架、定位通孔和弹簧的配合，使定位卡块向远离定位卡槽的方向滑动，当定位卡块从定位卡槽内完全滑出时，在灯罩凹槽、灯罩本体和灯罩把手的配合下，使灯罩本体向远离灯罩凹槽的方向滑动，当灯罩本体从灯罩凹槽内完全滑出时，完成了灯罩本体的拆卸工作，然后将静电吸附膜拆下并更换，本实用新型结构简单，使用方便，可以快速的更换静电吸附膜，操作容易，缩短时间，大大提高了工作效率。

附图说明

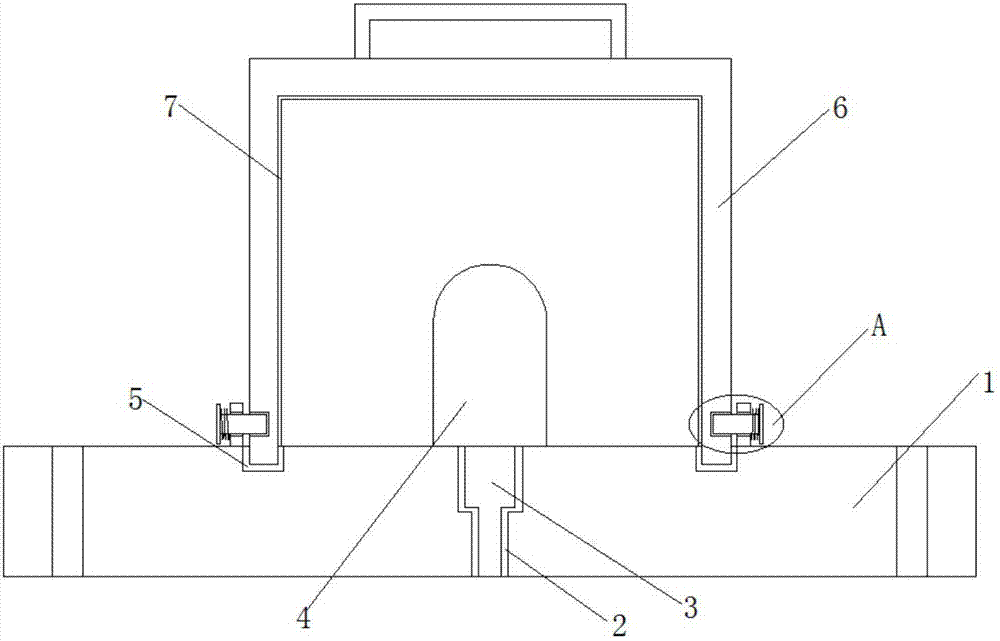

图1为本实用新型提出的抗静电发光二极管用灯罩的结构示意图；

图2为本实用新型提出的抗静电发光二极管用灯罩的结构示意图。

图中：1固定底座、2引脚槽、3引脚、4发光二极管、5灯罩凹槽、6灯罩本体、7静电吸附膜、8定位卡槽、9定位卡块、10支架、11定位通孔、12弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，抗静电发光二极管用灯罩，包括固定底座1，固定底座1顶端的中央位置开设有引脚槽2，引脚槽2内安装有引脚3，引脚3的顶端连接有发光二极管4，固定底座1的顶端开设有两个灯罩凹槽5，引脚槽2位于两个灯罩凹槽5之间，两个灯罩凹槽5内均滑动安装有同一个灯罩本体6，灯罩本体6的内壁上安装有静电吸附膜7，固定底座1的顶端焊接有两个支架10，两个支架10分别位于灯罩本体6的两侧，通过固定底座1、引脚槽2、引脚3、发光二极管4、灯罩凹槽5、灯罩本体6、静电吸附膜7、定位卡槽8、定位卡块9、支架10、定位通孔11和弹簧12共同构建了抗静电发光二极管用灯罩，当需要对静电吸附膜7进行更换时，首先，通过定位卡块9、支架10、定位通孔11和弹簧12的配合，使定位卡块9向远离定位卡槽8的方向滑动，当定位卡块9从定位卡槽8内完全滑出时，在灯罩凹槽5、灯罩本体6和灯罩把手的配合下，使灯罩本体6向远离灯罩凹槽5的方向滑动，当灯罩本体6从灯罩凹槽5内完全滑出时，完成了灯罩本体6的拆卸工作，然后将静电吸附膜7拆下并更换，本实用新型结构简单，使用方便，可以快速的更换静电吸附膜，操作容易，缩短时间，大大提高了工作效率。

灯罩本体6的两侧均开设有定位卡槽8，定位卡槽8内滑动安装有定位卡块9，且定位卡块9的一端延伸至定位卡槽8外，支架10上开设有定位通孔11，定位卡块9位于定位卡槽8外的一端滑动安装在定位通孔11内，且定位卡块9的两端均延伸至定位通孔11外，定位卡块9外套设有弹簧12，弹簧12的一端焊接在支架10远离灯罩本体6的一侧，弹簧12的另一端焊接在定位卡块9远离灯罩本体6的一侧上，定位卡槽8两侧的内壁上均安装有第一滑轨，定位卡块9的两侧均焊接有第一滑块，两个第一滑块分别滑动安装在两个第一滑轨内，定位卡槽8内安装有防滑垫，防滑垫与定位卡块9相接触，定位通孔11的内壁上滚动安装有滚珠，滚珠与定位卡块9相接触，灯罩本体1的顶端焊接有灯罩把手，罩把手外套设有防滑垫，固定底座1上开设有固定通孔，两个固定通孔分别位于灯罩本体1的两侧，灯罩凹槽5内安装有绝缘垫片，绝缘垫片与灯罩本体6相接触，通过固定底座1、引脚槽2、引脚3、发光二极管4、灯罩凹槽5、灯罩本体6、静电吸附膜7、定位卡槽8、定位卡块9、支架10、定位通孔11和弹簧12共同构建了抗静电发光二极管用灯罩，当需要对静电吸附膜7进行更换时，首先，通过定位卡块9、支架10、定位通孔11和弹簧12的配合，使定位卡块9向远离定位卡槽8的方向滑动，当定位卡块9从定位卡槽8内完全滑出时，在灯罩凹槽5、灯罩本体6和灯罩把手的配合下，使灯罩本体6向远离灯罩凹槽5的方向滑动，当灯罩本体6从灯罩凹槽5内完全滑出时，完成了灯罩本体6的拆卸工作，然后将静电吸附膜7拆下并更换，本实用新型结构简单，使用方便，可以快速的更换静电吸附膜，操作容易，缩短时间，大大提高了工作效率。

本实用新型中，当需要对静电吸附膜7进行更换时，首先，拉动定位卡块9，使定位卡块9向远离定位卡槽8的方向滑动，当定位卡块9从定位卡槽8内完全滑出时，拉动灯罩把手，使灯罩本体6向远离灯罩凹槽5的方向滑动，当灯罩本体6从灯罩凹槽5内完全滑出时，完成了对灯罩本体6的拆卸工作，此时将静电吸附膜7从灯罩本体6的内壁上拆卸并更换，待静电吸附膜7安装好后，将灯罩本体6与灯罩凹槽5滑动连接，使灯罩本体6向靠近灯罩凹槽5的方向滑动，当定位卡槽8与定位通孔11相平齐时，松开定位卡块9，在弹簧12的作用下，定位卡块9向靠近定位卡槽8的方向滑动，当定位卡块9进入定位卡槽8内时，完成对灯罩本体6的安装工作，从而完成了静电吸附膜7的更换工作。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
