技术领域

本实用新型涉及音响组合线电器技术领域，具体为音响组合线电器设备。

背景技术

音响是一种应用于电子设备上的装置，音响可以播放各种各样的歌曲，对于现在人们的生活水平不断提高，人们对于音响的需求不仅仅是个播放器，我们要创新不同的音响，为了解决这一技术问题，人们发明了一种音响。由于传统音响内部都设置有组合线电器设备，组合线电器设备是由音响背部的组合线接线端与外部组合线端口进行组合连接，通过组合线电器设备中的组合线处理器对接收到信息进行处理，当在音响背部的组合线接线端处缺少应有的防尘装置，在当音响长时间放置时，灰尘容易进入到组合线接线端口内，从而在与外部组合线端口进行组合连接时，连接处容易发生短路现象。

实用新型内容

本实用新型的目的在于提供音响组合线电器设备，具备了对组合线接线板上的接线端进行了防尘处理，并减少了防尘板在提起过程中的摩擦，方便人们使用防尘板的优点，解决了当音响长时间放置时，灰尘容易进入到组合线接线端口内，从而影响在插头与接线端连接时发生短路的问题。

为实现上述目的，本实用新型提供如下技术方案：音响组合线电器设备，包括音响本体和组合线接线板，所述音响本体的正面与组合线接线板的背面固定连接，所述组合线接线板的正面固定连接有防尘装置。

所述防尘装置包括固定块，所述固定块靠近其底部的正面开设有通孔，所述固定块的背面与组合线接线板的正面固定连接，所述固定块的内部开设有通腔，所述通腔内壁的顶部固定连接有复位弹簧，所述复位弹簧的底部固定连接有防尘板，所述防尘板的底部固定连接有卡扣，所述通腔内壁的底部开设有卡孔，所述卡扣的表面与卡孔的内壁活动连接，所述防尘板靠近其底部的正面固定连接有提拉杆，所述防尘板的两侧固定连接有连接杆，所述固定块内部的两侧开设有滑槽，所述连接杆的一侧穿过滑槽并固定连接有滚动装置，所述滚动装置的表面与滑槽的内壁活动连接。

所述滚动装置包括滑动块，所述滑动块的一侧与连接杆的一侧固定连接，所述滑动块的一侧开设有凹槽，所述凹槽的内壁固定连接有连接架，所述连接架的内壁活动连接有滚珠，所述滚珠的表面与固定块两侧内壁开设的滑槽活动连接，所述滑动块的内壁固定连接有连接轴，所述连接轴的表面活动连接有滚轮，所述滑动块的表面开设有通孔，所述滚轮表面伸出通孔并与固定块两侧内壁开设的滑槽活动连接。

优选的，所述固定块靠近其底部正面开设的通孔大小与防尘板相适配。

优选的，所述复位弹簧的数量为两个，且两个复位弹簧以防尘板的纵向中轴线为轴对称。

优选的，所述防尘板两侧设置有防尘毛刷，且防尘毛刷的一侧与固定块内的通腔内壁活动连接。

优选的，所述滑动块的数量为两个，且两个滑动块的大小与固定块内部开设的滑槽相适配。

优选的，所述滚轮的数量为两个，且两个滚轮以滑动块的横向中轴线为轴对称。

与现有技术相比，本实用新型的有益效果是通过固定块、复位弹簧、防尘板和卡扣之间的配合使用，利用复位弹簧的复位性将防尘板的底部抵住固定块内通腔的内壁，从而将组合线接线板内的接线端口处遮挡，实现了防尘效果，并且通过防尘板两侧设置的防尘毛刷与防尘板底部设置的卡扣，对接线端口的密封进行了进一步的处理，使防尘效果更佳，通过提拉杆、连接杆和滑动块之间配合使用，提起提拉杆使防尘板两侧连接的滑动块向上运动，从而将防尘板提起，方便接线端与外部组合线的连接，通过连接架、滚珠、滑动块和滚轮之间的配合使用，通过滚珠与滚轮均在固定块内两侧开设的滑槽活动连接，将滚动运动代替滑动移动，减少了滑动块与滑槽内壁的摩擦，从而减少防尘板与固定块内通腔内壁的摩擦，方便人员提起防尘板。通过上述等结构之间的配合使用，对组合线接线板上的接线端进行了防尘处理，并减少了防尘板在提起过程中的摩擦，方便人们使用防尘板，解决了当音响长时间放置时灰尘容易进入到组合线接线端口内，从而影响在插头与接线端连接时发生短路的问题。

附图说明

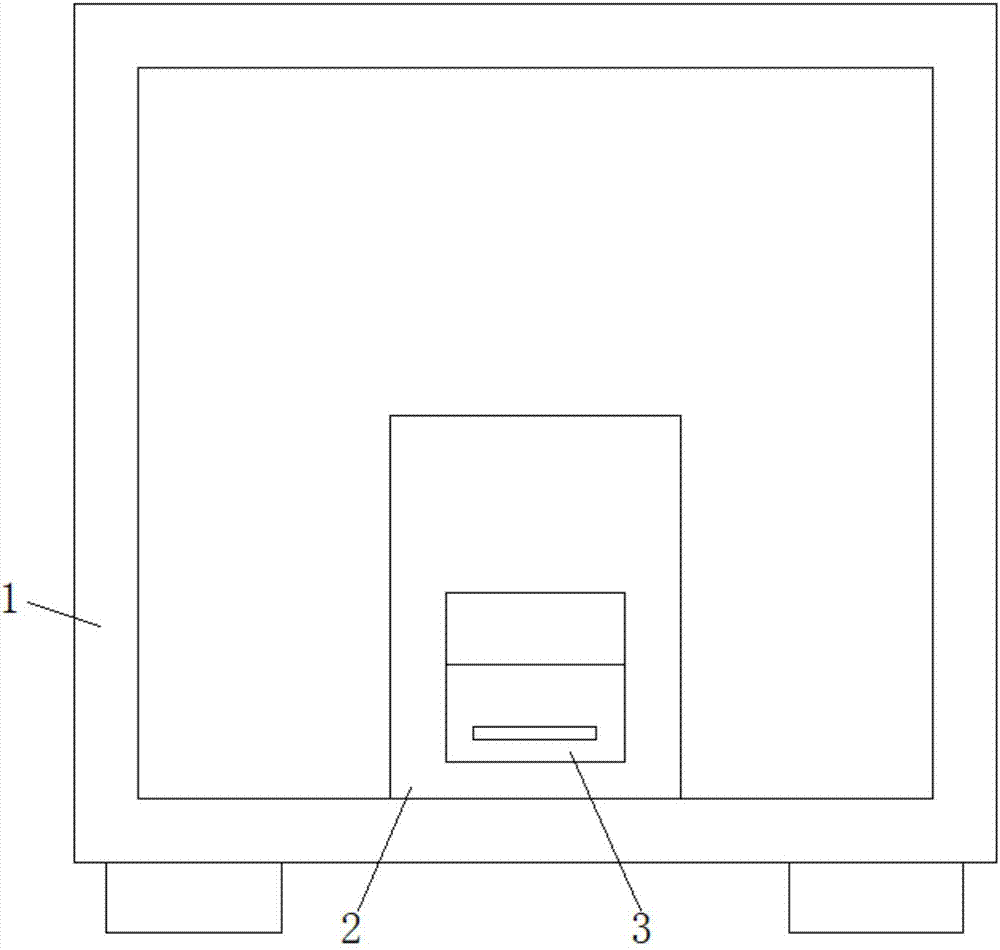

图1为本实用新型结构的正面示意图；

图2为本实用新型防尘装置结构的正面示意图；

图3为本实用新型滚动装置结构的细节图。

图中：1-音响本体、2-组合线接线板、3-防尘装置、4-固定块、5-复位弹簧、6-防尘板、7-卡扣、8-提拉杆、9-连接杆、10-滚动装置、11-滑动块、12-连接架、13-滚珠、14-连接轴、15-滚轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，本实用新型提供音响组合线电器设备技术方案：音响组合线电器设备，包括音响本体1和组合线接线板2，通过组合线接线板2上的接线端与外部组合线的连接，将信息传递到组合线处理器并对其进行信息处理，音响本体1的正面与组合线接线板2的背面固定连接，组合线接线板2的正面固定连接有防尘装置3，对组合线接线板2内的组合线接线端进行防尘处理。

请参阅图2，防尘装置3包括固定块4，固定块4靠近其底部的正面开设有通孔，固定块4靠近其底部正面开设的通孔大小与防尘板6相适配，使防尘板6可遮挡组合线接线板2上的接线端，固定块4的背面与组合线接线板2的正面固定连接，固定块4的内部开设有通腔，通腔内壁的顶部固定连接有复位弹簧5，复位弹簧5的数量为两个，且两个复位弹簧5以防尘板6的纵向中轴线为轴对称，通过利用两个复位弹簧5的复位性，使防尘板6的底部抵住固定块4内通腔的内壁，实现了初步防尘处理，复位弹簧5的底部固定连接有防尘板6，防尘板6两侧设置有防尘毛刷，且防尘毛刷的一侧与固定块4内的通腔内壁活动连接，通过防尘毛刷对接线端口的密封进行了进一步的处理，使防尘效果更佳，并且避免了防尘板6的两侧与固定块4内通腔内壁的接触，从而避免了发生摩擦，防尘板6的底部固定连接有卡扣7，通腔内壁的底部开设有卡孔，卡扣7的表面与卡孔的内壁活动连接，通过卡扣7与通腔内壁底部开设的卡孔形成扣合连接，进一步对接线端口进行了密封处理，防尘板6靠近其底部的正面固定连接有提拉杆8，通过提起提拉杆8使防尘板6向上运动，从而将防尘板6提起，方便接线端与外部组合线的连接，防尘板6的两侧固定连接有连接杆9，固定块4内部的两侧开设有滑槽，所述连接杆9的一侧穿过滑槽并固定连接有滚动装置10，通过连接杆9与滚动装置10的固定连接，减少了防尘板6与固定块4通腔的内壁发生摩擦现象，滚动装置10的表面与滑槽的内壁活动连接。

请参阅图3，滚动装置10包括滑动块11，滑动块11的数量为两个，且两个滑动块11的大小与固定块4内部开设的滑槽相适配，方便滑动块11沿滑槽的内壁运动，滑动块11的一侧与连接杆9的一侧固定连接，通过提起提拉杆8使防尘板6两侧连接的滑动块11向上运动，滑动块11的一侧开设有凹槽，凹槽的内壁固定连接有连接架12，连接架12的内壁活动连接有滚珠13，利用滚珠13在固定块4内开设的滑槽内运动，减少了滑动块11与滑槽内壁的摩擦，滚珠13的表面与固定块4两侧内壁开设的滑槽活动连接，滑动块11的内壁固定连接有连接轴14，连接轴14的表面活动连接有滚轮15，滚轮15的数量为两个，且两个滚轮15以滑动块11的横向中轴线为轴对称，利用两个滚轮15在固定块4内开设的滑槽内滚动，进一步减少了滑动块11与滑槽内壁的摩擦，滑动块11的表面开设有通孔，滚轮15表面伸出通孔并与固定块4两侧内壁开设的滑槽活动连接，通过滚珠13与滚轮15均在固定块4内两侧开设的滑槽活动连接，将滚动运动代替滑动移动，减少了滑动块11与滑槽内壁的摩擦，从而减少防尘板6与固定块4内通腔内壁的摩擦，方便人员提起防尘板6。通过上述等结构之间的配合使用，对组合线接线板2上的接线端进行了防尘处理，并减少了防尘板6在提起过程中的摩擦，方便人们使用防尘板6，解决了当音响长时间放置时灰尘容易进入到组合线接线端口内，从而影响在插头与接线端连接时发生短路的问题。

工作原理：该音响组合线电器设备在工作时，通过提起提拉杆8使防尘板6两侧连接的滑动块11向上运动，从而将防尘板6提起，方便接线端与外部组合线的连接，通过滚珠13与滚轮15之间的配合使用，将滚动运动代替滑动移动，减少了滑动块11与滑槽内壁的摩擦，从而减少防尘板6与固定块4内通腔内壁的摩擦，方便人员提起防尘板6，在长时间不使用音响时，通过利用复位弹簧5的复位性将防尘板6的底部抵住固定块4内通腔的内壁，从而将组合线接线板2内的接线端口处遮挡，实现了防尘效果，并且通过防尘板6两侧设置的防尘毛刷与防尘板6底部设置的卡扣7，对接线端口的密封进行了进一步的处理，使防尘效果更佳。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
