技术领域

本实用新型涉及带有音响装置的电子设备包技术领域，具体为带有音响装置的电子设备包。

背景技术

在现代生活中，越来越多的多媒体电子设备进入到千家万户中，而对于一般的电子设备来说，通常需要一个包对其进行保护，同时便于携带。而在现有技术的电子设备包中，仅仅是单一的携带和保护功能，特别是对于能够发出音乐声音的各种电子设备，不具备将其声音转接输出的设备，同时，包本身对声音起到了屏蔽作用，即使电子设备上本身具有音响扬声器，也无法很清晰的被人们听到，尤其是对于电子游戏机控制器的包来说，更是需要一种能够将声音音效直接输出的设备，从而增加游戏娱乐的气氛，而现有技术中尚没有这样的产品，这样就会给人们的生活带来了一定的不便。如中国专利公开的(申请号：CN2817268)带有音响装置的电子设备包，该方案通过上层盖中嵌装有薄板音响设备，并通过导线和音响插头与装入包内的多媒体电子设备的声音音效输出端口相连接，使得装入该包内的多媒体电子设备的声音音效得以从包上的薄板音响设备中输出，不但可以使人们听到动人的音响效果，而且对电子设备本身也是起到了很好的保护作用；同时，包上还有控制内部电子设备功能的孔洞，使得该包特别适用于包括电子游戏控制器在内的各种电子设备，适用面非常广泛，给人们的生活带来了很大的便利，但该方案中将一些多媒体电子设备放置在包内使其与音响设备连接使用，而多媒体电子设备在长时间工作的情况下会发热，由于该电子设备包内为一个比较密封环境，缺少有效的散热装置，从而会影响电子设备的使用寿命，所述需要对电子设备包进行改进，使其具备很好散热效果。

实用新型内容

本实用新型的目的在于提供带有音响装置的电子设备包，具备了对电子设备包进行改进，使其具备很好散热效果优点，解决了将一些多媒体电子设备放置在包内使其与音响设备连接使用，而多媒体电子设备在长时间工作的情况下会发热，由于该电子设备包内为一个比较密封环境，缺少有效的散热装置，从而会影响电子设备的使用寿命的问题。

为实现上述目的，本实用新型提供如下技术方案：带有音响装置的电子设备包，包括上层盖和下层盖，所述下层盖的底部开设有通槽，所述下层盖通过通槽固定连接有通风板，所述通风板的内表面设置有透气纱网，所述通风板的底部固定连接有散热装置。

所述散热装置包括通风块，所述通风块的顶部与通风板的底部固定连接，所述通风块的内壁的中端固定连接有支撑杆。所述支撑杆的侧面固定连接有风扇机壳，所述通风块上靠近其底部的内壁固定连接有透气网，所述通风块上靠近其顶部的侧面固定连接有连接块，所述通风块上靠近其顶部的侧面开设通槽，所述通风块通过通槽活动连接有集热装置。

所述集热装置包括固定块，所述固定块的内部开设有通腔，所述固定块腔内的内壁固定连接有限位板，所述限位板的背面固定连接有复位弹簧，所述复位弹簧的背面固定连接有活动板，所述活动板活动连接在固定块腔内的内壁，所述活动板的背面固定连接有卡块，固定块的背面开设有通孔，连接块的正面开设有卡槽，卡块的背面穿过通孔并通过卡槽与连接块活动连接，所述固定块的侧面开设有插孔，所述固定块通过插孔活动连接有散热片，散热片的侧面通过通风块上开设的通槽与通风块活动连接。

优选的，所述通风块的侧面设置有电源储电器和控制按钮，且电源储电器通过导线与风扇机壳固定连接。

优选的，所述通风块上靠近其顶部侧面开设的通槽大小与散热片相适配。

优选的，所述限位板的数量为两个，且两个限位板对称安装固定块的腔内。

优选的，所述散热片的数量为七个。

与现有技术相比，本实用新型的有益效果是通过通风板、透气纱网和通风块之间的配合，将电子设备放置在通风板内的透气纱网上，使底部的空气可进行流通，从而带走包内热量，通过支撑杆、风扇机壳和透气网之间的配合，启动风扇机壳内的风扇，使热量流通更快，通过散热片的设置，散热片可对电子设备产生的热量进行集热，然后通过风扇机壳内的风扇将热量带走，使包内的空气不断循环，从而使散热效果更好，通过固定块、限位板、复位弹簧、活动板和卡块之间的配合，方便维修或更换散热片，从而延长了散热片的使用寿命。通过上述结构之间的配合，对电子设备包进行改进，使其具备很好散热效果，解决了将一些多媒体电子设备放置在包内使其与音响设备连接使用，而多媒体电子设备在长时间工作的情况下会发热，由于该电子设备包内为一个比较密封环境，缺少有效的散热装置，从而会影响电子设备的使用寿命的问题。

附图说明

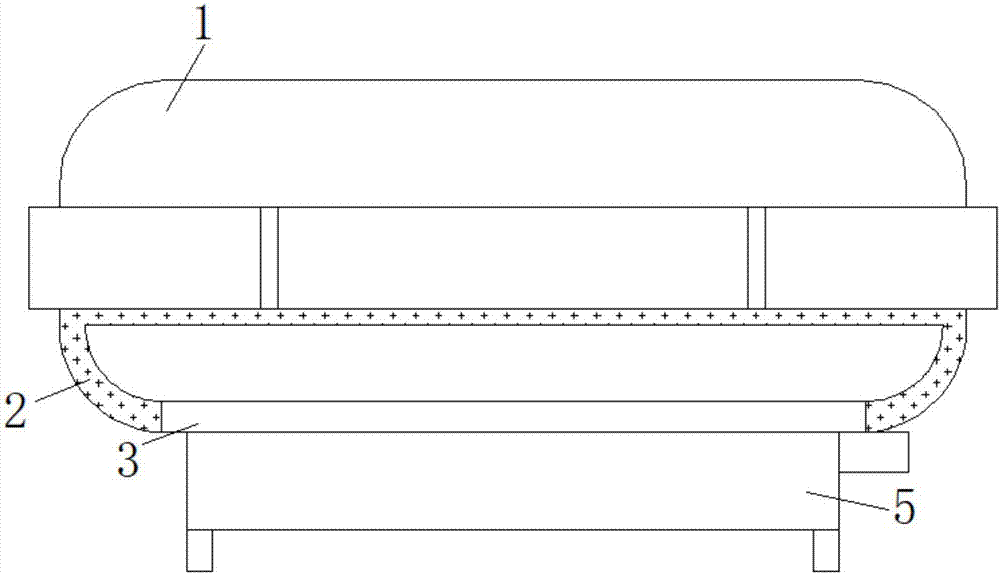

图1为本实用新型结构的正面示意图；

图2为本实用新型透气纱网结构的俯视图；

图3为本实用新型散热装置结构的正面剖视图；

图4为本实用新型散热装置结构的底部俯视图；

图5为本实用新型集热装置结构的俯视剖视图。

图中：1-上层盖、2-下层盖、3-通风板、4-透气纱网、5-散热装置、6-通风块、7-支撑杆、8-风扇机壳、9-透气网、10-连接块、11-集热装置、12-固定块、13-限位板、14-复位弹簧、15-活动板、16-卡块、17-散热片。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至2，本实用新型提供带有音响装置的电子设备包，技术方案：带有音响装置的电子设备包，包括上层盖1和下层盖2，通过在上层盖1中嵌装有薄板音响设备，并通过导线和音响插头与装入包内的多媒体电子设备的声音音效输出端口相连接，使得装入该包内的多媒体电子设备的声音音效得以从包上的薄板音响设备中输出，不但可以使人们听到动人的音响效果，而且对电子设备本身也是起到了很好的保护作用，下层盖2主要用于放置一些多媒体设备，下层盖2的底部开设有通槽，下层盖2通过通槽固定连接有通风板3，通风板3的内表面设置有透气纱网4，将电子设备放置在通风板3内的透气纱网4上，使底部的空气可进行流通，从而带走包内热量，通风板3的底部固定连接有散热装置5。

请参阅图3至4，散热装置5包括通风块6，通风块6的侧面设置有电源储电器和控制按钮，且电源储电器通过导线与风扇机壳8固定连接，方便启动风扇机壳8内风扇，且通过电源储电器可对其进行充电，从而连接音响设备，方便在户外进行使用，通风块6的顶部与通风板3的底部固定连接，通风块6的内壁的中端固定连接有支撑杆7，支撑杆7作为风扇机壳8的支撑点，使风扇机壳8悬空在散热片17与透气网9之间，支撑杆7的侧面固定连接有风扇机壳8，启动风扇机壳8内的风扇，使热量流通更快，通风块6上靠近其底部的内壁固定连接有透气网9，通风块6上靠近其顶部的侧面固定连接有连接块10，通风块6上靠近其顶部的侧面开设通槽，通风块6通过通槽活动连接有集热装置11，通风块6上靠近其顶部侧面开设的通槽大小与散热片17相适配，方便将散热片17插入到通风块6内，使其对电子设备产生的热量进行集热，然后利通过风扇机壳8内风扇的配合，将热量排出，实现对包内的空气进行循环散热的效果。

请参阅图5，集热装置11包括固定块12，固定块12的内部开设有通腔，固定块12腔内的内壁固定连接有限位板13，限位板13的数量为两个，且两个限位板13对称安装固定块12的腔内，使两个卡块16可同时卡在两个连接块10上的卡槽内，限位板13的背面固定连接有复位弹簧14，复位弹簧14的背面固定连接有活动板15，活动板15活动连接在固定块12腔内的内壁，活动板15的背面固定连接有卡块16，固定块12的背面开设有通孔，连接块10的正面开设有卡槽，卡块16的背面穿过通孔并通过卡槽与连接块10活动连接，通过固定块12上的两个卡块16与连接块10上卡槽的配合，方便将固定块12拉出与固定，从而方便对固定块12侧面活动连接的散热片17进行维修或更换，延长散热片17的使用寿命，固定块12的侧面开设有插孔，固定块12通过插孔活动连接有散热片17，散热片17可对电子设备产生的热量进行集热，然后通过风扇机壳8内的风扇将收集到的热量带走，使包内的空气不断循环，从而使散热效果更好，散热片17的数量为七个，使其对电子设备产生的热量的集热效果更佳，散热片17的侧面通过通风块6上开设的通槽与通风块6活动连接。通过上述结构之间的配合，对电子设备包进行改进，使其具备很好散热效果，解决了将一些多媒体电子设备放置在包内使其与音响设备连接使用，而多媒体电子设备在长时间工作的情况下会发热，由于该电子设备包内为一个比较密封环境，缺少有效的散热装置5，从而会影响电子设备的使用寿命的问题。

工作原理：该带有音响装置的电子设备包在使用时，将电子设备放置在通风板3内的透气纱网4上，使底部的空气可进行流通，从而带走包内热量，通过支撑杆7、风扇机壳8和透气网9之间的配合，启动风扇机壳8内的风扇，使热量流通更快，通过散热片17的设置，散热片17可对电子设备产生的热量进行集热，然后通过风扇机壳8内的风扇将收集到的热量带走，使包内的空气不断循环，从而使散热效果更好。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
