技术领域

本实用新型涉及荧光灯技术领域，尤其涉及具有BED三极管的电子镇流荧光灯。

背景技术

目前，用来照明的荧光灯，由荧光灯灯管、为荧光灯灯管提供高频交流电源的半桥电路电子镇流器、支撑荧光灯灯管和电子镇流器的外壳结构件以及与电网电源连接的电源线或者灯头等部件组成。现有的电子镇流荧光灯在使用中，电子镇流器进行容易损坏，需要进行更换，传统的电子镇流器安装方式为螺栓固定安装，不能进行简单的安装和拆卸，不利于维护和更换。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的具有BED三极管的电子镇流荧光灯。

为了实现上述目的，本实用新型采用了如下技术方案：

具有BED三极管的电子镇流荧光灯，包括壳体，所述壳体底端开设有第一凹槽，所述第一凹槽内活动安装有荧光灯本体，且第一凹槽一侧内壁上活动安装有BED三极管，所述BED三极管一侧设有位于第一凹槽顶端内壁上的电子镇流器安装模块。

优选的，所述电子镇流器安装模块包括固定安装在第一凹槽顶端内壁上的固定块，所述固定块一侧开设有第二凹槽，所述第二凹槽内活动安装有电子镇流器本体，所述第二凹槽远离开口的一侧内壁上开设有通孔，所述电子镇流器本体一侧贯穿通孔，且延伸至通孔外。

优选的，所述第二凹槽顶侧内壁上开设有第三凹槽，所述第三凹槽顶端内壁上固定焊接有多个第一弹簧，多个第一弹簧等距离间隔排布，且多个第一弹簧底端均固定焊接有同一个第一挤压板，所述第一挤压板底侧与电子镇流器本体顶侧相接触。

优选的，所述第二凹槽底侧内壁上对称开设有两个贯穿孔，两个贯穿孔内均活动安装有连接杆，所述连接杆的两端均延伸至贯穿孔外，两个连接杆位于第二凹槽内的一端均固定焊接有同一个第二挤压板，所述第二挤压板的顶侧与电子镇流器本体底侧相接触。

优选的，所述第二挤压板底侧固定焊接有套接在连接杆上的第二弹簧，所述第二弹簧远离第二挤压板的一端固定焊接在第二凹槽底侧内壁上。

优选的，所述连接杆远离第二挤压板的一端固定安装有把手，所述把手位于贯穿孔外。

优选的，所述第二挤压板顶侧开设有滑珠槽，所述滑珠槽内壁上滑动安装有滑珠，所述滑珠与电子镇流器本体相接触。

与现有技术相比，本实用新型的有益效果是：

本实用新型中，通过固定块、第二凹槽、电子镇流器本体、第三凹槽、第一弹簧、第一挤压板配合使用，能够便于对电子镇流器本体挤压紧固安装，通过贯穿孔、连接杆、第二弹簧、第二挤压板配合使用，能够便于控制第二挤压板的上下移动，达到便于安装和拆卸电子镇流本体的目的，本实用新型能够便于对电子镇流器本体进行稳固安装，同时，拆卸方便，便于后期维护和更换，结构简单，使用方便。

附图说明

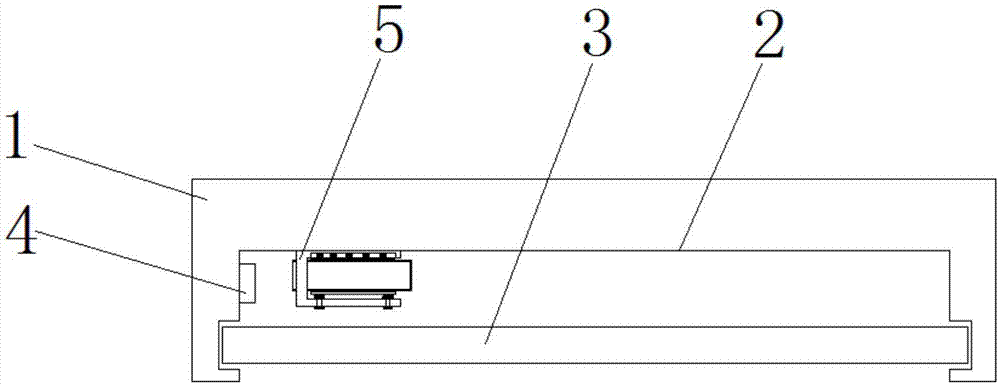

图1为本实用新型提出的具有BED三极管的电子镇流荧光灯的结构示意图；

图2为本实用新型提出的具有BED三极管的电子镇流荧光灯的固定块结构示意图。

图中：1壳体、2第一凹槽、3荧光灯本体、4BED三极管、5固定块、6第二凹槽、7电子镇流器本体、8第三凹槽、9第一弹簧、10第一挤压板、11贯穿孔、12连接杆、13第二弹簧、14第二挤压板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，具有BED三极管的电子镇流荧光灯，包括壳体1，壳体1底端开设有第一凹槽2，第一凹槽2内活动安装有荧光灯本体3，且第一凹槽2一侧内壁上活动安装有BED三极管4，BED三极管4一侧设有位于第一凹槽2顶端内壁上的电子镇流器安装模块。通过固定块5、第二凹槽6、电子镇流器本体7、第三凹槽8、第一弹簧9、第一挤压板10配合使用，能够便于对电子镇流器本体7挤压紧固安装，通过贯穿孔11、连接杆12、第二弹簧13、第二挤压板14配合使用，能够便于控制第二挤压板14的上下移动，达到便于安装和拆卸电子镇流本体7的目的，本实用新型能够便于对电子镇流器本体7进行稳固安装，同时，拆卸方便，便于后期维护和更换，结构简单，使用方便。

电子镇流器安装模块包括固定安装在第一凹槽2顶端内壁上的固定块5，固定块5一侧开设有第二凹槽6，第二凹槽6内活动安装有电子镇流器本体7，第二凹槽6远离开口的一侧内壁上开设有通孔，电子镇流器本体7一侧贯穿通孔，且延伸至通孔外，第二凹槽6顶侧内壁上开设有第三凹槽8，第三凹槽8顶端内壁上固定焊接有多个第一弹簧9，多个第一弹簧9等距离间隔排布，且多个第一弹簧9底端均固定焊接有同一个第一挤压板10，第一挤压板10底侧与电子镇流器本体7顶侧相接触，第二凹槽6底侧内壁上对称开设有两个贯穿孔11，两个贯穿孔11内均活动安装有连接杆12，连接杆12的两端均延伸至贯穿孔11外，两个连接杆12位于第二凹槽6内的一端均固定焊接有同一个第二挤压板14，第二挤压板14的顶侧与电子镇流器本体7底侧相接触，第二挤压板14底侧固定焊接有套接在连接杆12上的第二弹簧13，第二弹簧13远离第二挤压板14的一端固定焊接在第二凹槽6底侧内壁上，连接杆12远离第二挤压板14的一端固定安装有把手，把手位于贯穿孔11外，第二挤压板14顶侧开设有滑珠槽，滑珠槽内壁上滑动安装有滑珠，滑珠与电子镇流器本体7相接触。通过固定块5、第二凹槽6、电子镇流器本体7、第三凹槽8、第一弹簧9、第一挤压板10配合使用，能够便于对电子镇流器本体7挤压紧固安装，通过贯穿孔11、连接杆12、第二弹簧13、第二挤压板14配合使用，能够便于控制第二挤压板14的上下移动，达到便于安装和拆卸电子镇流本体7的目的，本实用新型能够便于对电子镇流器本体7进行稳固安装，同时，拆卸方便，便于后期维护和更换，结构简单，使用方便。

工作原理：使用中，将电子镇流器7放入第二凹槽6内，电子镇流器7挤压第一挤压板10，第一挤压板10挤压第一弹簧9，同时，电子镇流器7挤压第二挤压板14，第二挤压板14带动连接杆12在贯穿孔11内移动，第二挤压板14挤压第二弹簧13，第一弹簧9和第二弹簧13反作用力下，达到夹紧电子镇流器7的目的，拆卸更换时，移动把手，把手带动连接杆12向远离固定块5的方向移动，连接杆12带动第二挤压板14向下移动，减小第二挤压板14对电子镇流器7的挤压力，向第二凹槽6外移动电子镇流器7，达到拆卸电子镇流器7的目的。
