技术领域

本实用新型涉及电容器外壳加工技术领域，尤其涉及电容器外壳压槽机。

背景技术

目前在大功率圆型电容器的生产过程中，根据客户的需要对电容器的铝外壳进行压槽，现有的压槽机有两种工作方式：一种是工件固定，三个互呈120度设置的压槽轮围绕固定工件旋转，完成压槽工作；另一种是工件旋转，由人工推动或拖动压槽轮靠近工件，完成压槽工作。

对于采用第一种方式加工的压槽机在装夹电容器外壳时是直接夹在电容器外壳的外部，由于电容器外壳是空心结构，这样电容器外壳容易出现变形的现象，影响加工的质量。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的电容器外壳压槽机。

为了实现上述目的，本实用新型采用了如下技术方案：

电容器外壳压槽机，包括压槽机本体，所述压槽机本体上安装有夹紧装置，所述夹紧装置包括第一安装板、压紧块、推块、弹簧、调整螺母、螺杆、第二安装板、电容器外壳、定位件和套筒，所述第二安装板的侧边安装有套筒，所述套筒的侧边开设有多组条形的通孔，通孔之间关于套筒的轴心线呈圆周阵列，通孔的内部均安装有长方体结构的压紧块，压紧块靠近套筒的轴心线一侧为坡面结构，相邻压紧块之间均连接有弹簧，套筒的外侧套接有调整螺母，套筒与调整螺母通过螺纹连接，所述调整螺母上远离第二安装板的一端为锥型结构，第二安装板的侧边插接有螺杆，第二安装板与螺杆通过螺纹连接，螺杆的一端安装有推块，所述推块呈锥型结构，推块位于套筒内，第一安装板的侧边安装有定位件，定位件的侧边开设有圆形的定位槽。

优选的，所述第一安装板和第二安装板之间设有电容器外壳，电容器外壳套在套筒上，电容器外壳的底部位于定位件上的定位槽内，电容器外壳敞口的一端靠在调整螺母的锥面上。

优选的，所述推块和压紧块配合使用，压紧块设有三组。

优选的，所述螺杆与第二安装板垂直，螺杆与套筒同轴心。

优选的，所述螺杆远离推块的一端安装有调节旋钮。

优选的，所述第一安装板和第二安装板平行，第一安装板和第二安装板通过螺栓固定在压槽机本体上。

与现有技术相比，本实用新型的有益效果是：

本实用新型中通过设置第一安装板、压紧块、推块、弹簧、调整螺母、螺杆、第二安装板、电容器外壳、定位件和套筒，通过两端对顶以及内部支撑的方式对电容器外壳进行夹紧，可以有效的避免在压力下电容器外壳发生变形的可能性，提高了加工的稳定性和质量，操作非常简单。

附图说明

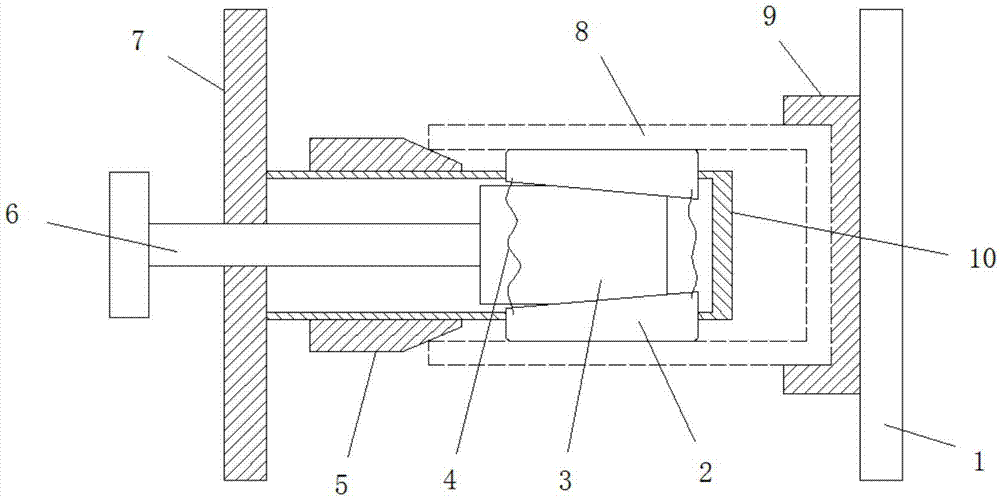

图1为本实用新型提出的电容器外壳压槽机的夹紧装置的结构示意图；

图2为本实用新型提出的电容器外壳压槽机的推块的结构示意图。

图中：1第一安装板、2压紧块、3推块、4弹簧、5调整螺母、6螺杆、7第二安装板、8电容器外壳、9定位件、10套筒。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，电容器外壳压槽机，包括压槽机本体，压槽机本体上安装有夹紧装置，夹紧装置包括第一安装板1、压紧块2、推块3、弹簧4、调整螺母5、螺杆6、第二安装板7、电容器外壳8、定位件9和套筒10，第二安装板7的侧边安装有套筒10，套筒10的侧边开设有多组条形的通孔，通孔之间关于套筒10的轴心线呈圆周阵列，通孔的内部均安装有长方体结构的压紧块2，压紧块2靠近套筒10的轴心线一侧为坡面结构，相邻压紧块2之间均连接有弹簧4，套筒10的外侧套接有调整螺母5，套筒10与调整螺母5通过螺纹连接，调整螺母5上远离第二安装板7的一端为锥型结构，第二安装板7的侧边插接有螺杆6，第二安装板7与螺杆6通过螺纹连接，螺杆6的一端安装有推块3，推块3呈锥型结构，推块3位于套筒10内，第一安装板1的侧边安装有定位件9，定位件9的侧边开设有圆形的定位槽，第一安装板1和第二安装板7之间设有电容器外壳8，电容器外壳8套在套筒10上，电容器外壳8的底部位于定位件9上的定位槽内，电容器外壳8敞口的一端靠在调整螺母5的锥面上，推块3和压紧块2配合使用，压紧块2设有三组，螺杆6与第二安装板7垂直，螺杆6与套筒10同轴心，螺杆6远离推块3的一端安装有调节旋钮，第一安装板1和第二安装板7平行，第一安装板1和第二安装板7通过螺栓固定在压槽机本体上。

工作原理：将电容器外壳8套在套筒10上，将第一安装板1和第二安装板7通过螺栓固定在压槽机本体上，转动调整螺母5，将电容器外壳8固定在调整螺母5和定位件9之间，转动螺杆6，通过推块3挤压压紧块2，将压紧块2压在电容器外壳8的内壁上，这样，即可对电容器外壳8进行压槽，操作简单，可以大大降低电容器外壳8在压力下发生变形的可能性。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
