技术领域

本实用新型涉及移动电源式音箱支架技术领域，具体为一种移动电源式音箱用播放支撑架。

背景技术

传统的音响大多体积大，携带不方便。为此近些年市场上开始出现可放置电池的小音箱解决了便携的问题。但，现有便携小音箱受限于结构问题，其播放时间不长是业界普通存在的困扰，所以加大电池的容量也是业界一再的追求，而如何安排大容量电池于音箱单元的位置关系成为一直探索改进的热点。此外，时下电子产品的品种繁多，消费者在选择产品的时候更多倾向于一款产品有多个功能，然而先下市面上移动音箱的音箱单元和电源单元均是一体的，电源单元只能供电给音箱单元配合工作，除此以外并不能作为他用。因此功能较为单一，不符合当代消费的需求，而这种音响在放置时不能够较好的调节其角度或高度，需要在其表面安装支撑架。如中国专利CN203273224U公开的一种计算机用支撑架体，所述的底座上设有一第一调节横梁、一第二调节横梁和一第三调节横梁，所述的第二调节横梁可转动地与所述的第一调节横梁相连接，所述的第三调节横梁可转动地与所述的第二调节横梁相连接，所述的第三调节横梁上设有一支撑底板，所述的支撑底板上设有一可滑动的限位横梁和一卡合装置。该计算机用支撑架体利用可旋转的底座，使用者可以调节电脑机箱的角度，同时利用第一调节横梁、第二调节横梁和第三调节横梁，使用者可以调节电脑机箱的高度。另外，由于支撑底板上设有可滑动的限位横梁，可以放置各种不同型号的电脑机箱，实用性强，该方案同样适用于移动电源式音箱的放置，但该案中由于其底部的受力面积不好改变，在放置较重的音箱进行不同的角度调节时，会因为重心的偏移而倾倒，使用效果不佳。

实用新型内容

本实用新型的目的在于提供一种移动电源式音箱用播放支撑架，具备在调节各种角度的过程中更加稳定的优点，解决了该案中由于其底部的受力面积不好改变，在放置较重的音箱进行不同的角度调节时，会因为重心的偏移而倾倒，使用效果不佳的问题。

为实现上述目的，本实用新型提供如下技术方案：一种移动电源式音箱用播放支撑架，包括底座、放置槽、第一转动杆、转动轴、第二转动杆、转动支撑板和音箱主体，所述放置槽开设这底座的顶部，所述第一转动杆通过底座顶部的放置槽与底座活动连接，所述第一转动杆的数量为两个，所述转动轴固定连接在两个第一转动杆的相对面之间，所述第二转动杆的活动连接在转动轴的表面，所述转动支撑板活动连接在第二转动杆的表面，所述音箱主体固定安装在转动支撑板的表面，所述底座的底部活动连接有伸缩支撑装置。

所述伸缩支撑装置包括伸缩杆，所述底座的表面开设有滑腔，所述伸缩杆通过滑腔与底座活动连接，所述伸缩杆远离底座的一端固定连接有连接块，所述连接块的底部固定连接有支撑脚，所述伸缩杆上靠近底座一端的表面开设有弹簧槽，伸缩杆通过弹簧槽固定连接有弹簧，所述弹簧的顶部固定连接有球形卡块，所述滑腔的内壁上开设有球面凹槽，球形卡块通过球面凹槽与底座活动连接。

优选的，所述第一转动杆与放置槽的连接处、转动轴与第二转动杆的连接处以及第二转动杆和转动支撑板的连接处均通过螺栓与螺母夹紧。

优选的，所述伸缩支撑装置的数量为四个，四个伸缩支撑装置分别设置在底座上靠近其四角的表面。

优选的，所述弹簧的数量为两个，且两个弹簧分别设置在伸缩杆的顶部和底部。

优选的，所述滑腔腔内的顶部和底部均设有球面凹槽，且球面凹槽的数量不少于二十个，各个球面凹槽呈线性均匀排列。

与现有技术相比，本实用新型的有益效果如下：

本实用新型通过设，放置槽、第一转动杆、转动轴、第二转动杆和转动支撑板、第一转动杆和第二转动杆之间能够通过转动轴进行转动，放置槽和第一转动杆之间也能够进行转动，第二转动杆和转动支撑板之间也能够进行转动，从而能够进行提升高度和调节角度的效果，最后能够缩回放置槽内，节省空间。通过设置伸缩杆、连接块和支撑脚，底座上四角的表面均开设有滑腔，伸缩杆活动连接在滑腔的腔内，伸缩杆的一端固定连接连接块，连接块的底部固定连接支撑脚，通过拉伸四个伸缩杆，以四个支撑脚作为支撑受力点，四个支撑脚形成新的受力面，使得受力面大大提高，从而使得在放置较重的音箱时，能够稳定的调节高度和角度，使用效果更好。通过设置弹簧、球形卡块配合球面凹槽，伸缩杆通过弹簧和球形卡块卡接在球面凹槽上，使伸缩杆调节后的长度不会轻易变动，同时可直接拉伸伸缩杆来调节伸缩杆的长度，使用方便，通过上述等结构之间的配合，达到了在调节各种角度的过程中更加稳定的优点，解决了该案中由于其底部的受力面积不好改变，在放置较重的音箱进行不同的角度调节时，会因为重心的偏移而倾倒，使用效果不佳的问题。

附图说明

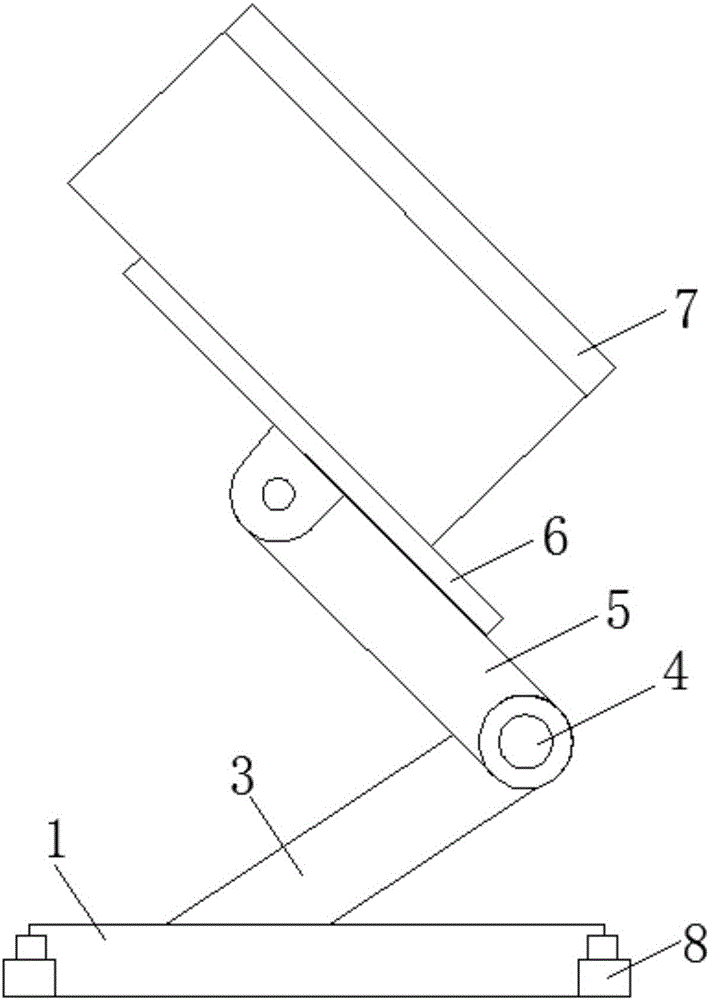

图1为本实用新型结构示意图；

图2为本实用新型底座俯视图的结构示意图；

图3为本实用新型底座俯视图的剖视图；

图4为本实用新型伸缩杆和底座剖视图的结构示意图。

图中：1-底座、2-放置槽、3-第一转动杆、4-转动轴、5-第二转动杆、6-转动支撑板、7-音箱主体、8-伸缩支撑装置、9-伸缩杆、10-连接块、11-支撑脚、12-弹簧、13-球形卡块、14-球面凹槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至4，本实用新型提供一种技术方案：一种移动电源式音箱用播放支撑架，包括底座1、放置槽2、第一转动杆3、转动轴4、第二转动杆5、转动支撑板6和音箱主体7，放置槽2开设这底座1的顶部，第一转动杆3通过底座1顶部的放置槽2与底座1活动连接，第一转动杆3的数量为两个，转动轴4固定连接在两个第一转动杆3的相对面之间，第二转动杆5的活动连接在转动轴4的表面，转动支撑板6活动连接在第二转动杆5的表面，放置槽2和第一转动杆3的连接处、第一转动杆3和第二转动杆5的连接处以及第二转动杆5和转动支撑板6的连接处均连接有螺栓和螺母，螺栓和螺母之间有连接的凸耳和防滑垫，第一转动杆3与放置槽2的连接处、转动轴4与第二转动杆5的连接处以及第二转动杆5和转动支撑板6的连接处均通过螺栓与螺母夹紧，通过设，放置槽2、第一转动杆3、转动轴4、第二转动杆5和转动支撑板6、第一转动杆3和第二转动杆5之间能够通过转动轴4进行转动，放置槽2和第一转动杆3之间也能够进行转动，第二转动杆5和转动支撑板6之间也能够进行转动，从而能够进行提升高度和调节角度的效果，最后能够缩回放置槽2内，节省空间。音箱主体7固定安装在转动支撑板6的表面，底座1的底部活动连接有伸缩支撑装置8，伸缩支撑装置8的数量为四个，四个伸缩支撑装置8分别设置在底座1上靠近其四角的表面，四个伸缩支撑装置8在四角位置进行伸缩，四个端点连成一个四边形，提高受力面，即使重心偏移过大也不会倾倒。

伸缩支撑装置8包括伸缩杆9，底座1的表面开设有滑腔，伸缩杆9通过滑腔与底座1活动连接，伸缩杆9远离底座1的一端固定连接有连接块10，连接块10的底部固定连接有支撑脚11，通过设置伸缩杆9、连接块10和支撑脚11，底座1上四角的表面均开设有滑腔，伸缩杆9活动连接在滑腔的腔内，伸缩杆9的一端固定连接连接块10，连接块10的底部固定连接支撑脚11，通过拉伸四个伸缩杆9，以四个支撑脚11作为支撑受力点，四个支撑脚11形成新的受力面，使得受力面大大提高，从而使得在放置较重的音箱时，能够稳定的调节高度和角度，使用效果更好。

伸缩杆9上靠近底座1一端的表面开设有弹簧槽，伸缩杆9通过弹簧槽固定连接有弹簧12，弹簧12的数量为两个，且两个弹簧12分别设置在伸缩杆9的顶部和底部，弹簧12的顶部固定连接有球形卡块13，滑腔的内壁上开设有球面凹槽14，滑腔腔内的顶部和底部均设有球面凹槽14，且球面凹槽14的数量不少于二十个，各个球面凹槽14呈线性均匀排列，球形卡块13通过球面凹槽14与底座1活动连接。通过设置弹簧12、球形卡块13配合球面凹槽14，伸缩杆9通过弹簧12和球形卡块13卡接在球面凹槽14上，使伸缩杆9调节后的长度不会轻易变动，同时可直接拉伸伸缩杆9来调节伸缩杆9的长度，使用方便。

综上，通过上述等结构之间的配合，达到了在调节各种角度的过程中更加稳定的优点，解决了该案中由于其底部的受力面积不好改变，在放置较重的音箱进行不同的角度调节时，会因为重心的偏移而倾倒，使用效果不佳的问题。

工作原理：该移动电源式音箱用播放支撑架，通过第一转动杆3、转动轴4、第二转动杆5和转动支撑板6能够进行高度和角度调节，从而使得音箱能够设置到更好的方位，提高播放效果，通过拉伸四个伸缩杆9，以四个支撑脚11作为支撑点支撑在地面，提高受力面，调节和使用时更加的稳定，通过弹簧12、球形卡块13和球面凹槽14之间的配合，拉伸伸缩杆9时，球形卡块13自动卡在相应的球面凹槽14上，使位置能够得以固定，使用方便。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
