技术领域

本实用新型涉及汽车充电桩技术领域，尤其涉及一种新型壁挂式汽车充电桩。

背景技术

充电桩其功能类似于加油站里面的加油机，可以固定在地面，安装于公共建筑(公共楼宇、商场、公共停车场等)和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电，充电桩的输入端与交流电网直接连接，输出端都装有充电插头用于为电动汽车充电，充电桩一般提供常规充电和快速充电两种充电方式，人们可以使用特定的充电卡在充电桩提供的人机交互操作界面上刷卡使用，进行相应的充电方式、充电时间、费用数据打印等操作，充电桩显示屏能显示充电量、费用、充电时间等数据，大多数的充电桩是固定安装在地面上，需要专门空出一块场地用以放置充电桩，立式充电桩占用场地，且容易被过往的车辆碰撞到。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，如：立式充电桩占用空间大，且容易被过往的车辆碰撞，而提出的一种新型壁挂式汽车充电桩。

为了实现上述目的，本实用新型采用了如下技术方案：

一种新型壁挂式汽车充电桩，包括机体，所述机体上设有充电槽，所述充电槽上插设有充电头，所述机体的一侧设有支板，所述支板的一侧设有安装板，所述支板靠近安装板的一侧设有多个连接轴，所述支板通过连接轴与安装板固定连接，所述安装板上设有旋转体，所述旋转体上对称转动连接有固定体，所述固定体穿过连接轴，所述固定体远离旋转体的一端转动连接有固定轴，所述固定轴位于在连接轴的一侧，所述固定轴的两侧均螺纹连接有第二锁轴，所述固定轴通过第二锁轴固定在连接轴上，所述连接轴与安装板连接处设有卡接装置，所述卡接装置包括一对卡块，所述安装板上设有与连接轴对应的插槽，所述连接轴插设在插槽上，所述连接轴上设有滑槽，两个所述连接轴设置在滑槽上，所述安装板上设有与卡块对应的卡槽，两个所述卡块之间设有齿轮环，所述齿轮环与两个卡块之间为啮合连接，所述插槽上设有螺纹轴，所述齿轮环套接在螺纹轴上，所述齿轮环与螺纹轴之间为螺纹连接。

优选的，所述安装板设置在墙面上，所述安装板上设有多个第一锁轴，所述安装板通过第一锁轴螺纹固定在墙面上。

优选的，所述滑槽上设有弧形槽，所述弧形槽上设有弧形环，所述弧形环的一端穿过螺纹轴。

优选的，两个所述卡块的一端设有限位块，所述滑槽的两侧均设有开口，所述卡块穿过开口，所述限位块的宽度大于开口的宽度。

优选的，所述连接轴上设有固定孔，所述固定孔的长度与固定轴相同。

优选的，所述机体上设有显示屏，所述机体的一侧设有挡风板，所述挡风板位于显示屏的一侧。

与现有技术相比，本实用新型的有益效果是：使用者使用该装置时，首先将安装板通过第一锁轴固定在需要安装该设备的墙面上，将支板连带机体直接插入安装板上的插槽中，转动固定体和固定轴，固定轴穿过连接轴，通过第二锁轴将固定轴固定在连接轴的一侧即可，连接轴插入安装板的时候，插槽上的螺纹轴会插入齿轮环中，由于齿轮环与螺纹轴之间为螺纹连接，螺纹轴带动齿轮环转动，齿轮环的转动使得两侧的卡块移动，最终卡块会穿过滑槽两侧开口，并卡块一端的限位块卡接在滑槽上，螺纹轴远离安装板的一端会推动弧形环，固定体使弧形环顺着弧形槽滑动，使弧形环的一端插入螺纹轴，从而弧形环卡接固定螺纹轴，这样可以通过直接插设的方式固定住该装置，该设备操作简单，通过固定体、安装板、机体、充电头、支板、卡块和固定轴的相互配合，能快速安装该充电桩，且壁挂式的设置方式大大减少了占用空间，并提高了安全性，为使用者提供了一种新型壁挂式汽车充电桩。

附图说明

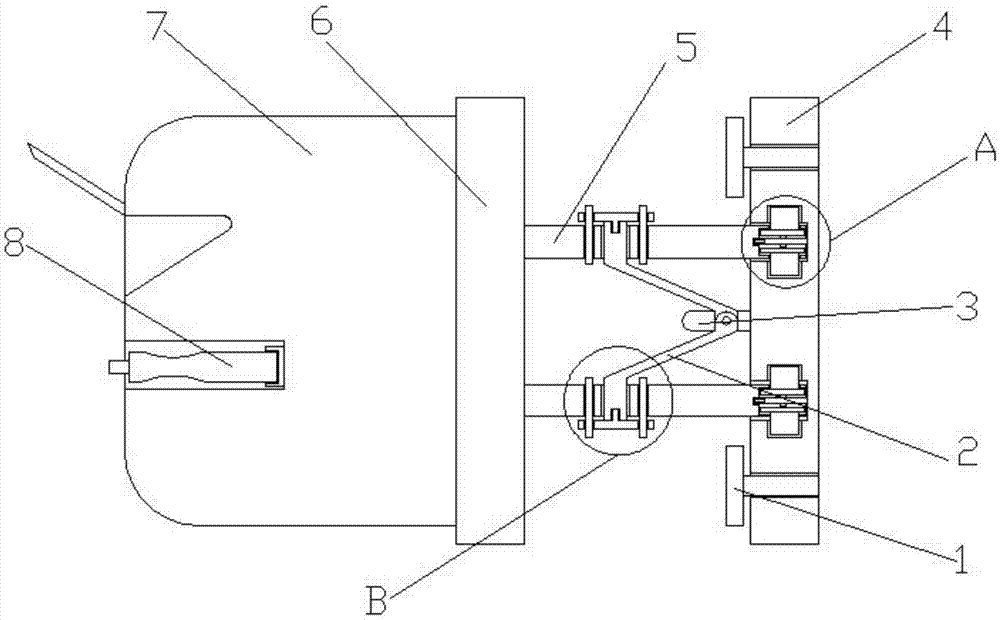

图1为本实用新型提出的一种新型壁挂式汽车充电桩的侧面结构示意图；

图2为本实用新型提出的一种新型壁挂式汽车充电桩的连接轴截面结构示意图；

图3为图1中A处的结构示意图；

图4为图1中B处的结构示意图。

图中：1第一锁轴、2固定体、3旋转体、4安装板、5连接轴、6支板、7机体、8充电头、9卡块、10螺纹轴、11齿轮环、12限位块、13弧形环、14第二锁轴、15固定轴。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

参照图1-4，一种新型壁挂式汽车充电桩，包括机体7，机体7上设有充电槽，充电槽上插设有充电头8，机体7的一侧设有支板6，机体7上设有显示屏，机体7的一侧设有挡风板，挡风板位于显示屏的一侧，使用者通过显示屏人机交互实现自助充电，挡风板遮光的同时避免显示屏受外界环境影响而损伤，支板6的一侧设有安装板4，支板6靠近安装板4的一侧设有多个连接轴5，支板6通过连接轴5与安装板4固定连接，安装板4上设有旋转体3，旋转体3上对称转动连接有固定体2，固定体2穿过连接轴5，固定体2远离旋转体3的一端转动连接有固定轴15，固定轴15位于在连接轴5的一侧，固定轴15的两侧均螺纹连接有第二锁轴14，固定轴15通过第二锁轴14固定在连接轴5上，连接轴5与安装板4连接处设有卡接装置，卡接装置包括一对卡块9，安装板4上设有与连接轴5对应的插槽，连接轴5插设在插槽上，连接轴5上设有滑槽，两个连接轴5设置在滑槽上，连接轴5上设有固定孔，固定孔的长度与固定轴15相同，转动固定轴15，固定体2就可以穿过连接轴5，固定体2穿过连接轴5后，固定轴15转过一定角度，固定体2就卡接在连接轴5上，然后再通过第二锁轴14将固定轴15固定住，安装板4上设有与卡块9对应的卡槽，安装板4设置在墙面上，安装板4上设有多个第一锁轴1，安装板4通过第一锁轴1螺纹固定在墙面上，安装板4作为机体7固定在墙面的间接部件，通过第一锁轴1可直接稳固的将安装板4固定设置在墙面上，两个卡块9之间设有齿轮环11，齿轮环11与两个卡块9之间为啮合连接，两个卡块9的一端设有限位块12，滑槽的两侧均设有开口，卡块9穿过开口，限位块12的宽度大于开口的宽度，当卡块9穿过开口的时候，限位块12卡在滑槽里面，防止卡块9脱离滑槽的范围，插槽上设有螺纹轴10，齿轮环11套接在螺纹轴10上，齿轮环11与螺纹轴10之间为螺纹连接，滑槽上设有弧形槽，弧形槽上设有弧形环13，弧形环13的一端穿过螺纹轴10，当螺纹轴10插入滑槽的时候，螺纹轴10对弧形环13的一端作用，使弧形环13顺着弧形槽滑动，使弧形环13的一端插入螺纹轴10，从而弧形环13卡接固定螺纹轴10。

本实用新型中，使用者使用该装置时，首先将安装板4通过第一锁轴1固定在需要安装该设备的墙面上，将支板6连带机体7直接插入安装板4上的插槽中，转动固定体2和固定轴15，固定轴15穿过连接轴5，通过第二锁轴14将固定轴15固定在连接轴5的一侧即可，连接轴5插入安装板4的时候，插槽上的螺纹轴10会插入齿轮环11中，由于齿轮环11与螺纹轴10之间为螺纹连接，螺纹轴10带动齿轮环11转动，齿轮环11的转动使得两侧的卡块9移动，最终卡块9会穿过滑槽两侧开口，并卡块9一端的限位块12卡接在滑槽上，螺纹轴10远离安装板4的一端会推动弧形环13，固定体2使弧形环13顺着弧形槽滑动，使弧形环13的一端插入螺纹轴10，从而弧形环13卡接固定螺纹轴10，这样可以通过直接插设的方式固定住该装置。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
