技术领域：

本发明涉及电器柜的技术领域，更具体地说涉及一种电器柜上的散热结构。

背景技术：

电器柜是由钢材质加工而成用来保护元器件正常工作的柜子。现有的电器柜内一般安设有电气控制器等等，而电气控制器需要在合适的温度下才能进行正常工作，而电气控制器工作会产生热量，电器柜内过高的温度会导致电气控制器的不正常工作，甚至导致电气控制器的损害；从而现有的电器柜上一般设有散热孔，或者在电器柜上内安装排风扇，但电器柜外界的灰尘均会进入到电器柜内，而且灰尘会积聚在电器柜内，灰尘亦容易造成电气控制器的失效。

发明内容：

本发明的目的就是针对现有技术之不足，而提供了一种电器柜上的散热结构，其提高电器柜的散热效果，同时能减少灰尘进入电器柜内，保证电器柜内电气控制器的正常运行。

为实现上述目的，本发明采用的技术方案如下：

一种电器柜上的散热结构，包括电器柜的柜体，柜体的顶部固定有若干个散热排风管，散热排风管和柜体的内部相连通，散热排风管的上端和集流箱相连接，集流箱的下端面上固定有排风扇电机，排风扇电机的转轴上插套固定有排风扇叶轮，排风扇叶轮安设在集流箱内，集流箱的上端面上固定有出风管；所述柜体下端的侧壁上成型有进风口，柜体上固定有与进风口相连通的进风箱，进风箱上成型有向上倾斜的吸风管口，进风箱的下端成型有排尘口，排尘口内插接有卡板，卡板上插接固定有防尘过滤网板，防尘过滤网板插接在进风箱内并露出进风箱的上端面。

优选的，所述散热排风管的下端成型有扩口，扩口固定在柜体上。

优选的，所述的集流箱呈圆形，散热排风管至少设有三个，散热排风管绕集流箱的中心轴线呈环形均匀分布。

优选的，所述电器柜的柜体的顶部的侧边上固定有若干吊环。

优选的，所述集流箱的下端面上固定有若干支柱，支柱固定在柜体上。

优选的，所述的支柱至少设有三个，支柱绕排风扇电机的中心轴线呈环形均匀分布。

本发明的有益效果在于：其结构简单，可提高电器柜的散热效果，同时能减少灰尘进入电器柜内，保证电器柜内电气控制器的正常运行。

附图说明：

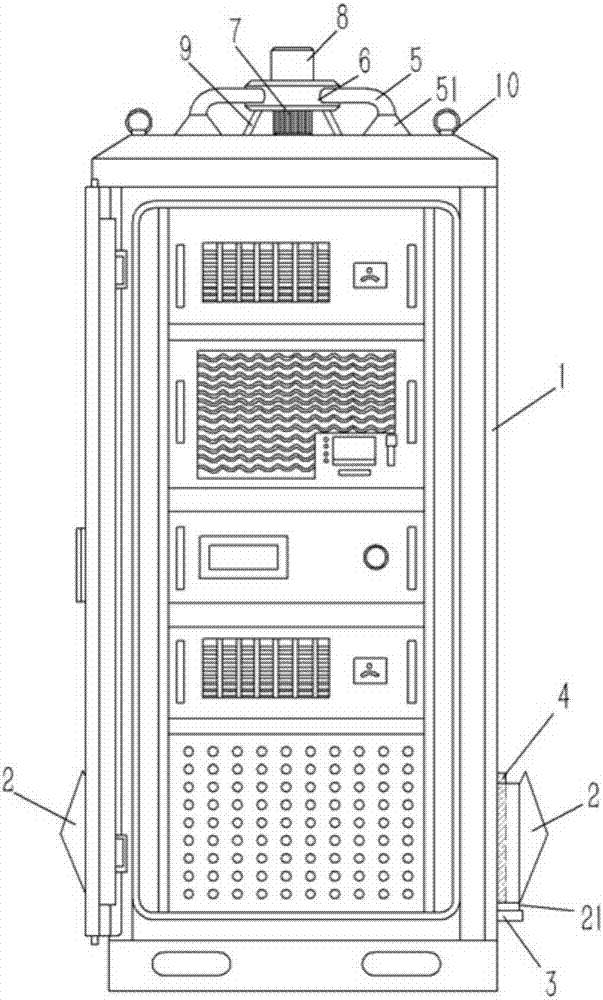

图1为本发明的结构示意图；

图中：1、柜体；2、进风箱；21、排尘口；3、卡板；4、防尘过滤网板；5、散热排风管；51、扩口；6、集流箱；7、排风扇电机；8、出风管；9、支柱；10、吊环。

具体实施方式：

实施例：见图1所示，一种电器柜上的散热结构，包括电器柜的柜体1，柜体1的顶部固定有若干个散热排风管5，散热排风管5和柜体1的内部相连通，散热排风管5的上端和集流箱6相连接，集流箱6的下端面上固定有排风扇电机7，排风扇电机7的转轴上插套固定有排风扇叶轮，排风扇叶轮安设在集流箱6内，集流箱6的上端面上固定有出风管8；所述柜体1下端的侧壁上成型有进风口，柜体1上固定有与进风口相连通的进风箱2，进风箱2上成型有向上倾斜的吸风管口，进风箱2的下端成型有排尘口21，排尘口21内插接有卡板3，卡板3上插接固定有防尘过滤网板4，防尘过滤网板4插接在进风箱2内并露出进风箱2的上端面。

优选的，所述散热排风管5的下端成型有扩口51，扩口51固定在柜体1上。

优选的，所述的集流箱6呈圆形，散热排风管5至少设有三个，散热排风管5绕集流箱6的中心轴线呈环形均匀分布。

优选的，所述电器柜的柜体1的顶部的侧边上固定有若干吊环10。

优选的，所述集流箱6的下端面上固定有若干支柱9，支柱9固定在柜体1上。

优选的，所述的支柱9至少设有三个，支柱9绕排风扇电机7的中心轴线呈环形均匀分布。

工作原理：本发明为电器柜上的散热结构，其柜体1的顶部设置排风结构，同时且排风结构不工作时也能有效减少灰尘进入柜体1内，而在柜体1的进出口处，设置向上倾斜的吸风管口，能避免从地面吸尘土，同时设置防尘过滤网板4，组成灰尘进入柜体内，而当防尘过滤网板4积聚灰尘时，通过向下抽拉卡板3，将防尘过滤网板4取出、清理，同时在进风箱2内的灰尘也可以通过排尘口21进行排出清理。

所述实施例用以例示性说明本发明，而非用于限制本发明。任何本领域技术人员均可在不违背本发明的精神及范畴下，对所述实施例进行修改，因此本发明的权利保护范围，应如本发明的权利要求所列。
