技术领域

本实用新型涉及软PVC管技术领域，具体来说，涉及一种软PVC管裁切装置。

背景技术

软pvc管是由pvc树脂加入较大量增塑剂和一定量的稳定剂以及其他助剂，再经过挤压成型。软PVC管具有优良的化学稳定性、卓越的电绝缘性能和良好的柔软性、着色性。此种管材常用以代替橡胶管，用以输送液体及腐蚀性介质，也用做电缆套管及电线绝缘；通过现有装置对软PVC管进行裁切时，裁切管口不平整，且裁切管口不与软PVC管垂直，导致需要多次裁切，因此，急需一种软PVC管裁切装置。

实用新型内容

本实用新型旨在于解决背景技术中提出的问题，从而提供一种软PVC管裁切装置。

为实现上述目的，本实用新型提供如下技术方案：一种软PVC管裁切装置，包括：支撑架、裁切板、固定块、裁切面、固定板、固定轴、刻度尺、限位槽、裁切刀、裁切刃、握把、安装孔、连接板、伸缩杆、弹簧、按压板、限位结构、限位板、滑动块和螺杆，所述支撑架顶端固定连接设有裁切板，所述裁切板一端左侧固定连接设有固定块，所述裁切板正面固定连接设有裁切面，所述裁切板上表面左侧固定连接设有固定板，所述固定块中间固定连接设有固定轴，所述固定板上表面右侧固定连接设有刻度尺，所述裁切板上表面右侧固定连接设有两个限位槽，所述裁切板正面活动连接设有裁切刀，所述裁切刀底端固定连接设有裁切刃，所述裁切刀顶端左侧固定连接设有安装孔，且安装孔与固定轴外壁活动连接，所述裁切刀顶端右侧固定连接设有握把，所述裁切刀内侧顶端中间固定连接设有连接板，所述连接板下表面固定连接均匀设有三个伸缩杆，所述伸缩杆外壁设有弹簧，且弹簧顶端与连接板下表面固定连接，所述伸缩杆底端固定连接设有按压板，且弹簧底端与按压板上表面固定连接，伸缩裁切板上表面右侧活动连接设有限位结构，所述限位结构左端固定连接设有限位板，所述限位板底端均匀固定连接设有两个滑动块，且滑动块与限位槽活动连接，所述滑动块中间活动连接设有螺杆。

优选的，所述裁切刃背面为垂直平面，且裁切刃背面与裁切面相切，且裁切刃正面为倾斜面设置。

优选的，所述按压板正面与裁切面平齐。

优选的，所述限位槽和滑动块均成T字型结构，且限位槽和滑动块横截面大小相同。

优选的，所述固定板与限位板呈平行设置，且固定板与限位板均与裁切刀背面垂直。

优选的，所述伸缩杆最大伸缩高度大于连接板到裁切刃底端高度。

优选的，所述握把外壁设有橡胶套。

本实用新型提供了一种软PVC管裁切装置，具有以下有益效果：

1、该软PVC管裁切装置通过设置伸缩杆、弹簧和按压板，使软PVC管裁切装置在进行裁切时，裁切刀在进行上下裁切时，按压板可以先将软PVC管进行压扁，裁切刀刃才开始裁切软PVC管，使软PVC管裁切更加平整，同时弹簧被挤压，伸缩杆收缩，使按压板在弹簧弹力作用下，将软PVC管压扁，再通过裁切刃进行裁切，使裁切刃裁切出平整的管口。

2、该软PVC管裁切装置通过设置固定板、限位板、滑动块和螺杆，使软PVC管裁切装置在进行裁切时，可以将不同大小的软PVC管进行限位固定，使限位固定好的软PVC管与裁切刀垂直，使裁切出来的管口与软PVC管垂直。

附图说明

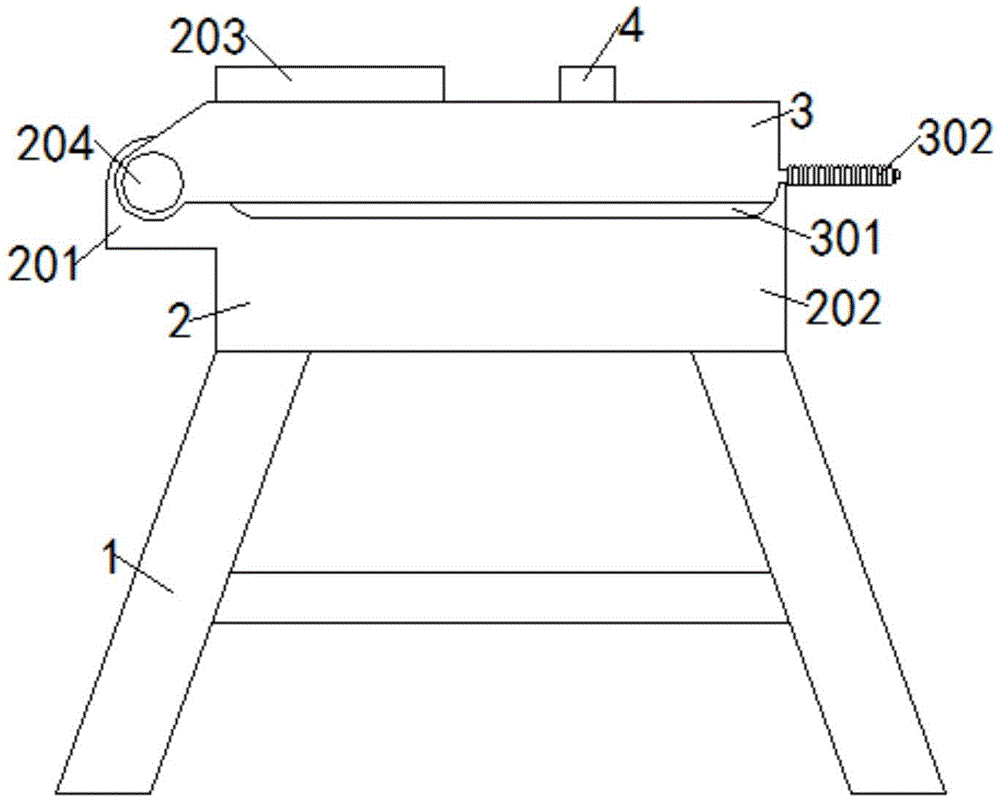

图1是本实用新型的整体正面侧视图。

图2是本实用新型的整体俯视图。

图3是本实用新型的裁切刀背面侧视图。

图4是本实用新型的限位槽局部剖视图。

在图1至图4，部件名称或线条与附图编号的对应关系为：

支撑架-1，裁切板-2，固定块-201，裁切面-202，固定板-203，固定轴-204，刻度尺-205，限位槽-206，裁切刀-3，裁切刃-301，握把-302，安装孔-303，连接板-304，伸缩杆-305，弹簧-306，按压板-307，限位结构-4，限位板-401，滑动块-402，螺杆-403。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型一种软PVC管裁切装置，包括：支撑架1、裁切板2、固定块201、裁切面202、固定板203、固定轴204、刻度尺205、限位槽206、裁切刀3、裁切刃301、握把302、安装孔303、连接板304、伸缩杆305、弹簧306、按压板307、限位结构4、限位板401、滑动块402和螺杆403，支撑架1顶端固定连接设有裁切板2，裁切板2一端左侧固定连接设有固定块201，裁切板2正面固定连接设有裁切面202，裁切板2上表面左侧固定连接设有固定板203，固定块201中间固定连接设有固定轴204，固定板203上表面右侧固定连接设有刻度尺205，裁切板2上表面右侧固定连接设有两个限位槽206，裁切板2正面活动连接设有裁切刀3，裁切刀3底端固定连接设有裁切刃301，裁切刀3顶端左侧固定连接设有安装孔303，且安装孔303与固定轴204外壁活动连接，裁切刀3顶端右侧固定连接设有握把302，裁切刀3内侧顶端中间固定连接设有连接板304，连接板304下表面固定连接均匀设有三个伸缩杆305，伸缩杆305外壁设有弹簧306，且弹簧306顶端与连接板304下表面固定连接，伸缩杆305底端固定连接设有按压板307，且弹簧306底端与按压板307上表面固定连接，伸缩裁切板2上表面右侧活动连接设有限位结构4，限位结构4左端固定连接设有限位板401，限位板401底端均匀固定连接设有两个滑动块402，且滑动块402与限位槽206活动连接，滑动块402中间活动连接设有螺杆403。

本实施例中，裁切刃301背面为垂直平面，且裁切刃301背面与裁切面202相切，且裁切刃301正面为倾斜面设置，使裁切刃301在进行裁切时，可以将裁切出平整的管面。

本实施例中，按压板307正面与裁切面202平齐，使按压板307在按压软PVC管时，可以使按压板307与裁切面202形成处于同一平面的横切应力，使裁切更容易，更平整。

本实施例中，限位槽206和滑动块402均成T字型结构，且限位槽206和滑动块402横截面大小相同，当将软PVC管进行限位固定使，可以将滑动块402在限位槽206内部左右滑动，使限位板401和固定板203将不同大小管径的软PVC管进行限位。

本实施例中，固定板203与限位板401呈平行设置，且固定板203与限位板401均与裁切刀3背面垂直，使限位板401和固定板203进行固定的软PVC管可以与裁切刀3垂直，使裁切刀3裁切出与软PVC管垂直的管口。

本实施例中，伸缩杆305最大伸缩高度大于连接板304到裁切刃301底端高度，使裁切刀3在进行上下裁切时，按压板307可以先将软PVC管进行压扁，裁切刀刃301才开始裁切软PVC管，使软PVC管裁切更加平整。

本实施例中，握把302外壁设有橡胶套，使作业人员在手握握把302时，使手掌与握把302的接触面积增大，使进行裁切时更不容易疲劳。

工作原理：首先将软PVC管裁切装置放置好；

当进行裁切时，将软PVC管进行限位固定；

当将软PVC管进行限位固定使，可以将滑动块402在限位槽206内部左右滑动，使限位板401和固定板203将不同大小管径的软PVC管进行限位；

使限位板401和固定板203进行固定的软PVC管可以与裁切刀3垂直，使裁切刀3裁切出与软PVC管垂直的管口；

当进行裁切时，裁切刀3在进行上下裁切时，按压板307可以先将软PVC管进行压扁，裁切刀刃301才开始裁切软PVC管，使软PVC管裁切更加平整；

同时弹簧306被挤压，伸缩杆305收缩，使按压板307在弹簧306弹力作用下，将软PVC管压扁，再通过裁切刃301进行裁切，使裁切刃301裁切出平整的管口。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
