技术领域

本实用新型属于电气元件技术领域，具体为一种电气元件用防尘防潮用处理装置。

背景技术

电子元件是组成电子产品的基础，常用的电子元件有：电阻、电容、电感、电位器和变压器等，就安装方式而言，目前可分为传统安装和表面安装两大类，电子元件在长期的实际使用过程中，会发生受潮，氧化等情况，影响元件使用寿命，一般的电气元件会通过设置通气孔来进行散热，虽然可以起到透气的功能，但是灰尘容易进入，布满灰尘的电气元件长期运行，容易发生短路，导致电力设备运行故障。

实用新型内容

(一)解决的技术问题

为了克服现有技术的上述缺陷，本实用新型提供了一种电气元件用防尘防潮用处理装置，解决了会发生受潮，氧化，布满灰尘的电气元件长期运行，容易发生短路，导致电力设备运行故障情况的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种电气元件用防尘防潮用处理装置，包括箱体，所述箱体的上表面与控制器的下表面固定连接，所述箱体内壁的上表面与温度传感器和湿度传感器的上表面固定连接，所述箱体的左右两侧面均开设有通孔，所述通孔内壁的上下两表面分别与支撑架的顶端和底端固定连接，所述支撑架的正面设置有散热扇，所述箱体的左右两侧面分别与两个固定块的相对面固定连接，所述固定块的左侧面设置有滤网，所述固定块的上表面与收纳盒卡接，所述收纳盒的下表面与限位块的上表面固定连接。

所述限位块滑动连接在限位槽内，所述限位槽开设在固定块内壁的下表面，所述收纳盒的右侧面通过销轴与盒盖活动连接，所述盒盖的左侧面开设有滑槽，所述滑槽内壁的下表面与两个伸缩装置的底端固定连接，所述伸缩装置的顶端与滑杆的下表面固定连接，所述滑杆的上表面与滑块的下表面卡接，所述滑块的左侧面与卡槽内壁的左侧面固定连接，所述卡槽开设在收纳盒的右侧面，所述箱体的左侧面与烘干机的右侧面固定连接，所述烘干机的右侧面与烘干管接通，所述烘干管卡接在箱体的左侧面，所述烘干管的下表面与箱体内壁的下表面固定连接。

作为本实用新型的进一步方案：所述伸缩装置包括伸缩杆，所述伸缩杆的外表面套接有弹簧，所述伸缩杆和弹簧的顶端均与滑杆的下表面固定连接，所述伸缩杆和弹簧的底端均与滑槽内壁的下表面固定连接。

作为本实用新型的进一步方案：所述滑杆的右端设置有按压块，所述箱体的正面通过合页与两个柜门的左右两侧面铰接，所述柜门的正面设置有拉手和插销。

作为本实用新型的进一步方案：所述盒盖的右侧面设置有滤孔，所述收纳盒内设置有过滤袋。

作为本实用新型的进一步方案：所述收纳盒的左侧面设置有滤板，所述收纳盒的上表面设置有把手，所述滑杆的形状为L形。

作为本实用新型的进一步方案：所述温度传感器的湿度传感器的输出端通过导线与控制器的输入端电连接，所述控制器的输出端通过导线与散热扇和烘干机的输入端电连接。

(三)有益效果

与现有技术相比，本实用新型的有益效果在于：

1、该电气元件用防尘防潮用处理装置，通过设置控制器、温度传感器、湿度传感器、烘干机和散热扇，湿度传感器将检测箱体内的湿度，当湿度超过预设的范围值时，控制器控制烘干机工作，烘干机工作通过烘干管对电气元件进行烘干，温度传感器将检测箱体内的温度，当温度超出预设的范围值时，控制器控制散热扇开始工作，当湿度传感器检测湿度未到达预设的范围时，控制器控制烘干机停止工作，同时温度传感器检测温度未到达预设的范围时，控制器控制散热扇停止工作，可以预防电气元件出现受潮，氧化的现象，提高元件的使用寿命。

2、该电气元件用防尘防潮用处理装置，通过设置收纳盒，收纳盒内设置有过滤袋，可以将灰尘进行收集，方便工作人员清理，简单方便，因设置有滤孔和滤板，可以避免箱体外的灰尘飘入箱体内。

3、该电气元件用防尘防潮用处理装置，通过设置柜门，柜门的正面设置有拉手和插销，拉手可以方便工作人员将柜门打开，柜门可以方便工作人员打开箱体，对箱体内的元件进行检测和维修，方便快捷。

附图说明

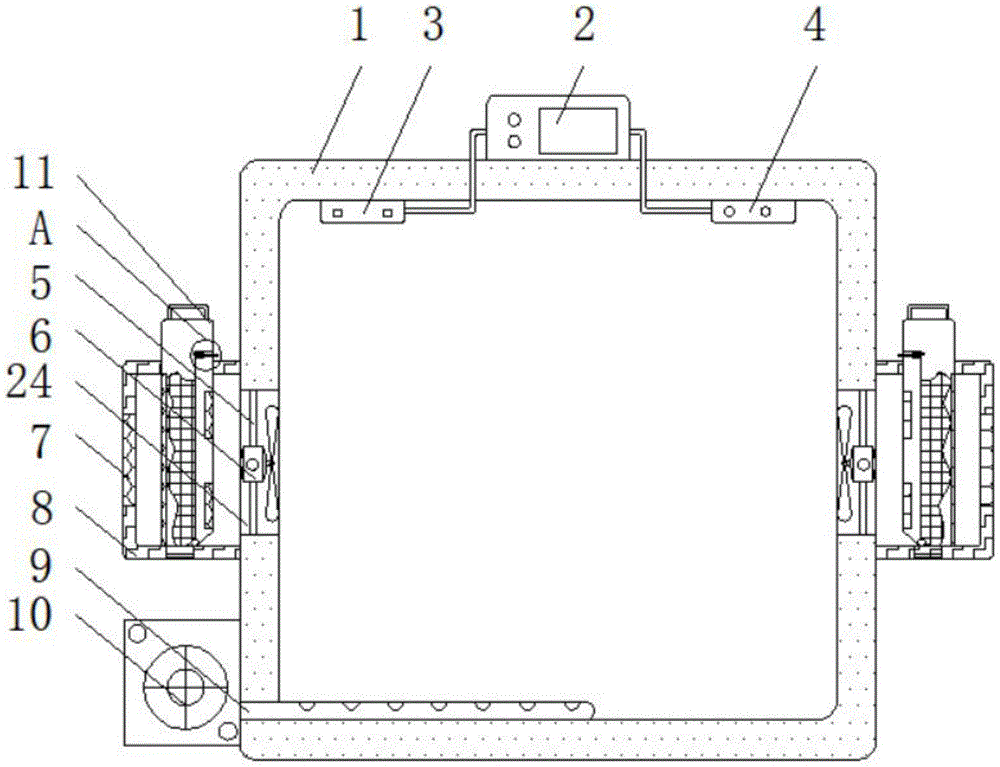

图1为本实用新型正视的剖面结构示意图；

图2为本实用新型正视的结构示意图；

图3为本实用新型收纳盒正视的剖面结构示意图；

图4为本实用新型A处放大的结构示意图；

图中：1箱体、2控制器、3温度传感器、4湿度传感器、5支撑架、6散热扇、7滤网、8固定块、9烘干管、10烘干机、11收纳盒、12滤孔、13过滤袋、14销轴、15限位块、16限位槽、17滤板、18伸缩装置、181伸缩杆、182弹簧、19柜门、20滑块、21卡槽、22滑槽、23盒盖、24通孔、25滑杆。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

如图1-4所示，本实用新型提供一种技术方案：一种电气元件用防尘防潮用处理装置，包括箱体1，箱体1的正面通过合页与两个柜门19的左右两侧面铰接，柜门19的正面设置有拉手和插销，通过设置柜门19，可以方便工作人员通过拉手和插销打开柜门19，对箱体1内的电气元件进行检测维修，方便快捷，箱体1的上表面与控制器2的下表面固定连接，箱体1内壁的上表面与温度传感器3和湿度传感器4的上表面固定连接，温度传感器3的湿度传感器4的输出端通过导线与控制器2的输入端电连接，控制器2的输出端通过导线与散热扇6和烘干机10的输入端电连接，通过设置湿度传感器4、温度传感器3和控制器2，湿度传感器4将检测箱体1内的湿度，当湿度超过预设的范围值时，控制器2控制烘干机10工作，烘干机10工作通过烘干管9对电气元件进行烘干，温度传感器3将检测箱体1内的温度，当温度超出预设的范围值时，控制器2控制散热扇6开始工作，当湿度传感器4检测湿度未到达预设的范围时，控制器2控制烘干机10停止工作，同时温度传感器3检测温度未到达预设的范围时，控制器2控制散热扇6停止工作，可以预防电气元件出现受潮，氧化的现象，提高元件的使用寿命，箱体1的左右两侧面均开设有通孔24，通孔24内壁的上下两表面分别与支撑架5的顶端和底端固定连接，支撑架5的正面设置有散热扇6，箱体1的左右两侧面分别与两个固定块8的相对面固定连接，固定块8的左侧面设置有滤网7，固定块8的上表面与收纳盒11卡接，收纳盒11的上表面设置有把手，通过设置把手，可以方便工作人员将收纳盒11取出，并打开进行清理灰尘，收纳盒11的下表面与限位块15的上表面固定连接。

限位块15滑动连接在限位槽16内，限位槽16开设在固定块8内壁的下表面，收纳盒11的右侧面通过销轴14与盒盖23活动连接，盒盖23的右侧面设置有滤孔12，通过设置滤孔12，可以防止灰尘进入箱体1内，避免对电气元件造成影响，盒盖23的左侧面开设有滑槽22，滑槽22内壁的下表面与两个伸缩装置18的底端固定连接，伸缩装置18包括伸缩杆181，伸缩杆181的外表面套接有弹簧182，伸缩杆181和弹簧182的顶端均与滑杆25的下表面固定连接，伸缩杆181和弹簧182的底端均与滑槽22内壁的下表面固定连接，通过设置伸缩装置18，可以方便滑块20卡入和脱离滑槽22，伸缩装置18的顶端与滑杆25的下表面固定连接，滑杆25的上表面与滑块20的下表面卡接，滑杆25的右端设置有按压块，滑杆25的形状为L形，通过设置按压块，可以方便工作人员按压滑杆25，从而挤压伸缩杆181和弹簧182，滑块20的左侧面与卡槽21内壁的左侧面固定连接，卡槽21开设在收纳盒11的右侧面，收纳盒11内设置有过滤袋13，收纳盒11的左侧面设置有滤板17，通过设置过滤袋13，可以将灰尘进行收集，方便工作人员清理，简单方便，通过设置滤板17，可以避免箱体1外的灰尘飘入箱体1内，箱体1的左侧面与烘干机10的右侧面固定连接，烘干机10的右侧面与烘干管9接通，烘干管9卡接在箱体1的左侧面，烘干管9的下表面与箱体1内壁的下表面固定连接。

本实用新型的工作原理为：

S1、当工作人员需要使用时，首先通过拉手和插销将柜门19打开，对电气元件进行检测更换，更换完毕后，再将柜门19关上，湿度传感器4对箱体1内的温度进行检测，湿度传感器4将检测箱体1内的湿度，当湿度超过预设的范围值时，控制器2控制烘干机10工作，烘干机10工作通过烘干管9对电气元件进行烘干，温度传感器3将检测箱体1内的温度，当温度超出预设的范围值时，控制器2控制散热扇6开始工作，当湿度传感器4检测湿度未到达预设的范围时，控制器2控制烘干机10停止工作，同时温度传感器3检测温度未到达预设的范围时，控制器2控制散热扇6停止工作；

S2、工作人员通过把手将收纳盒11向上拉出，限位块15脱离限位槽16，工作人员向下按压按压块，滑杆25向下挤压伸缩杆181和弹簧182，使得滑块20脱离滑槽22；

S3、通过销轴14打开盒盖23，对过滤网7、滤孔12和滤板17进行清理，待清理完毕后，再通过销轴14将盒盖23关上，滑块20挤压滑杆25，滑杆25向下挤压伸缩杆181和弹簧182，利用伸缩杆181和弹簧182的弹力向上弹出，使滑块20卡在滑杆25上，工作人员再将收纳盒11放入固定块8内，限位块15卡入限位槽16。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
