技术领域

本实用新型属于辅助设备技术领域，具体为一种具有防潮功能的电气自动化设备用底座。

背景技术

目前的大多电气设备都是直接放置于地面上，长期的放置让其自行运作无人打理，使其防潮性较差会导致电气设备机体易生锈，电气设备底部容易受潮，空气中湿气无法有效去除，影响工作人员使用，现有的电气设备坐落于地面，其安装和运输的过程中不便于移动。

实用新型内容

(一)解决的技术问题

为了克服现有技术的上述缺陷，本实用新型提供了一种具有防潮功能的电气自动化设备用底座，解决了电气设备防潮性较差会导致电气设备机体易生锈，电气设备底部容易受潮，空气中湿气无法有效去除，影响工作人员使用，现有的电气设备坐落于地面，其安装和运输的过程中不便于移动的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种具有防潮功能的电气自动化设备用底座，包括底板，所述底板的上表面设置有水槽，所述水槽的上表面与箱体的下表面固定连接，所述箱体的上表面卡接有进风管，所述进风管的底端与第一抽风机的进风口相连通，所述第一抽风机的出风口通过第一导流管与盒体的左侧面相连通，所述盒体内壁的四周均卡接有半导体制冷片，所述半导体制冷片的左侧面与热面结构的右侧面固定连接，所述热面结构的左侧面设置有加热管，所述半导体制冷片的右侧面与冷面结构的左侧面固定连接，所述冷面结构的右侧面设置有冷凝片，所述盒体的下表面与U形管的两端卡接，所述盒体的右侧面通过第二导流管与第二抽风机的进风口相连通，所述第二抽风机的出风口与出风管相连通，所述出风管卡接在箱体的上表面。

作为本实用新型的进一步方案：所述箱体的外壁设置有导水板，所述导水板的上表面开设有若干排水孔。

作为本实用新型的进一步方案：所述U形管的下表面开设有出水口，所述出水口为单向流通。

作为本实用新型的进一步方案：所述水槽的右侧面卡接有排水管，所述箱体的上表面设置有若干个橡胶垫。

作为本实用新型的进一步方案：所述热面结构与冷面结构均为铝合金制的网状结构。

作为本实用新型的进一步方案：所述底板的四角处均设置有滚轮，所述滚轮为万向轮。

(三)有益效果

与现有技术相比，本实用新型的有益效果在于：

1、该具有防潮功能的电气自动化设备用底座，通过设置盒体、第一抽风机、第二导流管、半导体制冷片和冷凝片，在工作人员使用时，其第一抽风机将空气吸入，在空气经过加热管后变为热空气，再经过冷凝片中，空气中的水汽部分会发生凝结随后流入U形管中经过出水口进入水槽，使得空气中得湿气被过滤掉，根源上降低了受潮的几率，使得电气设备的底部能够保持空气干燥，使其机体不易生锈。

2、该具有防潮功能的电气自动化设备用底座，通过设置橡胶垫、导水板和排水孔，使得电气设备坐落在该底座上时，橡胶垫使其不会发生滑动，提升了安全性，导水板使得表面的积水能够及时的排出，防止浸泡机体。

3、该具有防潮功能的电气自动化设备用底座，通过设置滚轮，使得电气设备在放置其上后，方便对其运输和移动，将设备的排水管接通下水道，使其长期运行无需工作人员操作，方便了工作人员的使用。

附图说明

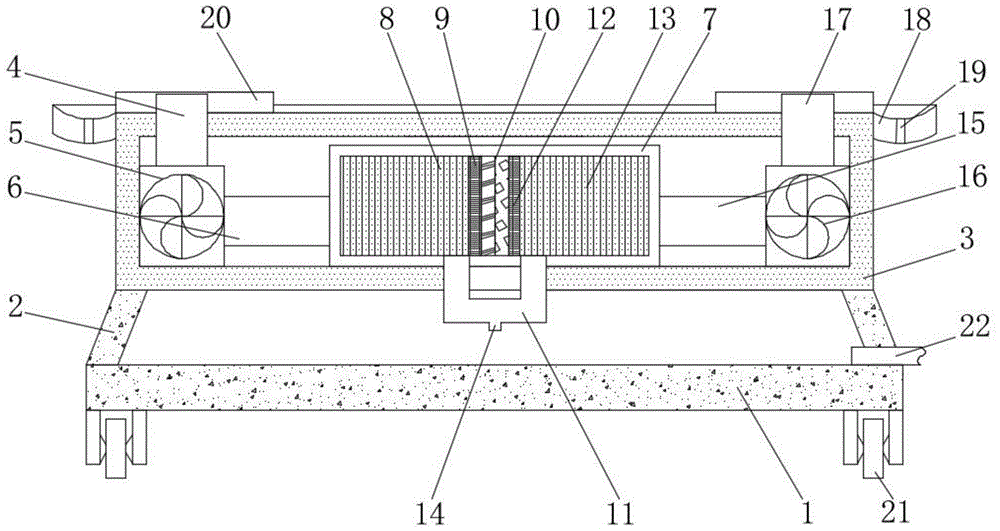

图1为本实用新型正视的剖面结构示意图；

图2为本实用新型俯视的结构示意图；

图3为本实用新型左视的结构示意图；

图中：1底板、2水槽、3箱体、4进风管、5第一抽风机、6第一导流管、7盒体、8加热管、9热面结构、10半导体制冷片、11U形管、12冷面结构、13冷凝片、14出水口、15第二导流管、16第二抽风机、17出风管、18导水板、19排水孔、20橡胶垫、21滚轮、22排水管。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

如图1-3所示，本实用新型提供一种技术方案：一种具有防潮功能的电气自动化设备用底座，包括底板1，底板1的上表面设置有水槽2，水槽2的右侧面卡接有排水管22，箱体3的上表面设置有若干个橡胶垫20，通过设置排水管22，当水槽2内积攒了一定水量后能够方便直接排出，不用工作人员特地处理，降低了工作人员的工作量，提高了该底座的实用性，通过设置橡胶垫20，使得电气设备放置在上面时能够稳固的放置，不会出现滑动，容易掉落的情况，在移动电气设备时提高其安全性，水槽2的上表面与箱体3的下表面固定连接，箱体3的外壁设置有导水板18，导水板18的上表面开设有若干排水孔19，通过设置导水板18，使得明水飞溅到表面的的时候，导水板18能够迅速的将水流汇聚到一块，经过排水孔19使得水流排出，不会出现水的长期积聚，不易使得电气设备底部受潮或上锈，箱体3的上表面卡接有进风管4，进风管4的底端与第一抽风机5的进风口相连通，底板1的四角处均设置有滚轮21，滚轮21为万向轮，通过设置滚轮21，使得电气设备在移动或运输的过程中能够更为方便快捷，给工作人员带来了极大的便捷，第一抽风机5的出风口通过第一导流管6与盒体7的左侧面相连通，盒体7内壁的四周均卡接有半导体制冷片10，半导体制冷片10的左侧面与热面结构9的右侧面固定连接，热面结构9的左侧面设置有加热管8，热面结构9与冷面结构12均为铝合金制的网状结构，通过设置热面结构9，使得半导体制冷片10的热量能够很好地通过热面机构扩散开来，使其对空气进行升温，通过设置冷面结构12，使得半导体制冷片10的制冷效果能够均匀的扩散开来，使得空气均匀迅速的受到温差的影响，半导体制冷片10的右侧面与冷面结构12的左侧面固定连接，冷面结构12的右侧面设置有冷凝片13，盒体7的下表面与U形管11的两端卡接，U形管11的下表面开设有出水口14，出水口14为单向流通，通过设置出水口14，出水口14单向流通，使得空气在U形管11中能够稳定的定向流动，在空气中水流凝结的时候，汇聚的水经过U形管11通过出水口14，使得水流流出不会影响气流的正常流动，盒体7的右侧面通过第二导流管15与第二抽风机16的进风口相连通，第二抽风机16的出风口与出风管17相连通，出风管17卡接在箱体3的上表面。

本实用新型的工作原理为：

S1、在工作人员使用时，将电气设备放置于橡胶垫20上，然后打开第一抽风机5、第二抽风机16和半导体制冷片10，使得气流在被第一抽风机5作用下进入进风管4，通过第一导流管6后进入盒体7的加热管8内，在半导体制冷片10的热面作用下，加热管8内的气流逐渐升温随之通过U形管11进入冷凝片13；

S2、在半导体制冷片10的冷面作用下热流空气迅速降温形成温差，使得气流中的水汽在冷凝片13中迅速凝结，凝结后的水向低处汇聚到U形管11中，通过出水口14进入水槽2中，水流在水槽2中通过右侧的排水管22排出，随即干燥的气流出盒体7进入第二导流管15；

S3、在第二抽风机16的作用下进入出风管17排出至外界环境，在遇到明水飞溅至设备上时，导水板18能够将水汇聚至排水孔19中排出，在需要移动该电气设备时推动即可，底部的滚轮21随之开始转动，直至指定地点即可。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
