技术领域

本实用新型涉及污水处理技术领域，具体为一种工业机械自动化器清洗污水处理装置。

背景技术

污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。机械工业废水是精密机械、运输机械、产业机械、化工机械及电机工业等机械工业部门生产过程中排出的废水。不同机械工业部门产生的水量水质各不相同。废水的种类常分为含油废水、涂装废水、冷却废水和电镀废水等，此外，工厂厂区还产生相应的生活污水和雨水等。在污水处理过程中，往往要对污水进行过滤处理，而在过滤板的长期使用过程中，会导致过滤板堵塞，而目前市场上所使用的工业机械自动化器清洗污水处理装置大多拆卸和安装过滤板困难，从而导致整个装置需要维修，从而降低了污水处理装置的实用性。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种工业机械自动化器清洗污水处理装置，具备便于拆卸和安装等优点，解决了一般的工业机械自动化器清洗污水处理装置拆卸和安装困难的问题。

(二)技术方案

为实现上述该污水处理装置便于拆卸和安装的目的，本实用新型提供如下技术方案：一种工业机械自动化器清洗污水处理装置，包括外壳，所述外壳的底部固定连接有支柱，所述支柱的底端固定连接有第一底座，所述外壳的底部固定连接有第一出水管，所述第一出水管的顶部固定连接有第二出水管，所述外壳的内壁活动连接有过滤板，所述过滤板的顶部开设有过滤孔，所述外壳的一侧固定连接有出料管，所述外壳的顶部固定连接有进料管，所述外壳的顶部固定连接有电机盒，所述电机盒的顶部开设有散热孔，所述电机盒的内壁固定连接有电机，所述电机的输出轴通过联轴器固定连接有旋转轴，所述旋转轴的外壁固定连接有搅拌杆，所述搅拌杆的外壁活动连接有减震垫，所述过滤板的一侧固定连接有连接板，所述连接板的底部固定连接有缓冲垫，所述连接板的一侧固定连接有第二底座，所述第二底座的一侧固定连接有第一握把，所述第一握把的外壁固定连接有防滑垫，所述外壳的正面固定连接有第三底座，所述第三底座的正面固定连接有第二握把。

优选的，所述支柱的底端与第一底座的顶部固定连接，且支柱的斜面与第一底座的顶部的夹角为五十度。

优选的，所述第一出水管的一端贯穿外壳的底部并延伸至第二出水管的一端，且第一出水管的长度为二十厘米。

优选的，所述出料管的一端贯穿外壳的一侧并延伸至外壳的内壁，且出料管的厚度为两厘米。

优选的，所述防滑垫的厚度为两厘米，且防滑垫为橡胶防滑垫。

优选的，所述进料管的数量为两个，且两个进料管以外壳的垂直中线为对称轴对称设置。

优选的，所述搅拌杆的数量为八个，且每四个搅拌杆为一组，且两组搅拌杆以旋转轴的垂直中线为对称轴对称设置。

(三)有益效果

与现有技术相比，本实用新型提供了一种工业机械自动化器清洗污水处理装置，具备以下有益效果：

1、该工业机械自动化器清洗污水处理装置，通过设置的外壳、过滤板、过滤孔、连接板、缓冲垫、第二底座、第一握把和防滑垫，能够达到便于拆卸和安装的目的，解决了一般的工业机械自动化器清洗污水处理装置拆卸和安装困难的问题，使得工作人员能够迅速的更换新的过滤板，从而提升了工作人员的维修效率，从而为工作人员的使用提供了便利。

2、该工业机械自动化器清洗污水处理装置，通过设置的电机、旋转轴、搅拌杆和减震垫，能够达到该污水处理装置搅拌效果好的目的，使得化学液体能够充分的跟工业污水中的金属离子反应，从而提高了该污水处理装置的过滤效率，从而提升了该污水处理装置的实用性。

3、该工业机械自动化器清洗污水处理装置，通过设置的外壳、支柱和第一底座，能够达到该污水处理装置放置稳定的目的，使得该污水处理装置不会轻易的倾倒，从而提升了该污水处理装置的稳定性，从而进一步地为工作人员的使用提供了便利。

附图说明

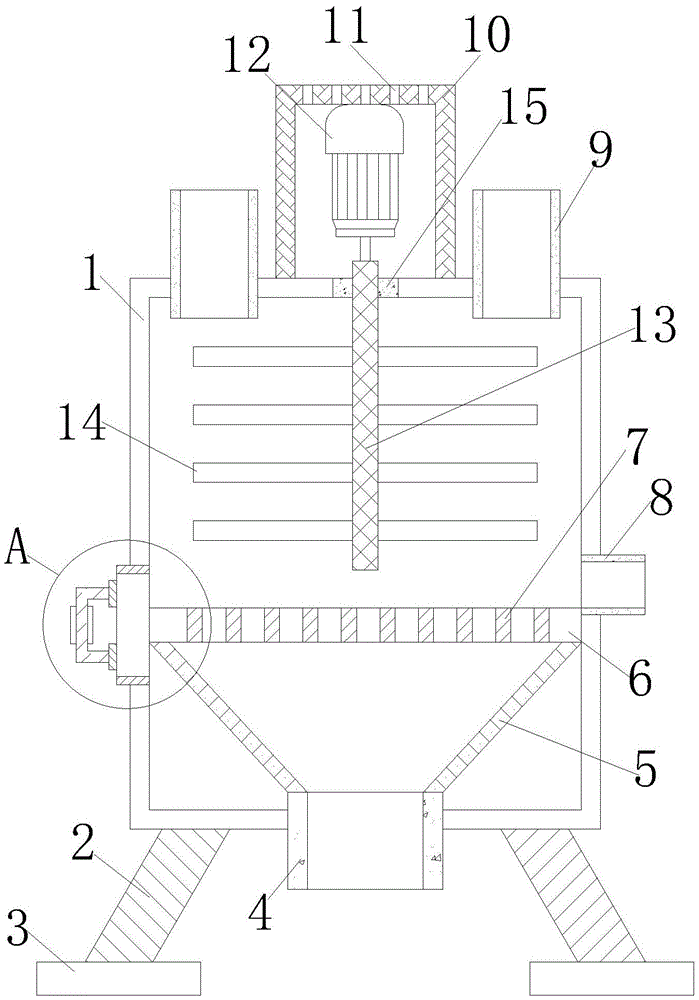

图1为本实用新型结构正剖图；

图2为本实用新型图1中A处结构放大图；

图3为本实用新型外壳与第三底座连接图。

图中：1、外壳；2、支柱；3、第一底座；4、第一出水管；5、第二出水管；6、过滤板；7、过滤孔；8、出料管；9、进料管；10、电机盒；11、散热孔；12、电机；13、旋转轴；14、搅拌杆；15、减震垫；16、连接板；17、缓冲垫；18、第二底座；19、第一握把；20、防滑垫；21、第三底座；22、第二握把。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种工业机械自动化器清洗污水处理装置，包括外壳1，外壳1的底部固定连接有支柱2，支柱2的底端固定连接有第一底座3，通过设置的外壳1、支柱2和第一底座3，能够达到该污水处理装置放置稳定的目的，使得该污水处理装置不会轻易的倾倒，从而提升了该污水处理装置的稳定性，从而进一步地为工作人员的使用提供了便利，支柱2的底端与第一底座3的顶部固定连接，且支柱2的斜面与第一底座3的顶部的夹角为五十度，外壳1的底部固定连接有第一出水管4，第一出水管4的一端贯穿外壳1的底部并延伸至第二出水管5的一端，且第一出水管4的长度为二十厘米，第一出水管4的顶部固定连接有第二出水管5，外壳1的内壁活动连接有过滤板6，过滤板6的顶部开设有过滤孔7，外壳1的一侧固定连接有出料管8，出料管8的一端贯穿外壳1的一侧并延伸至外壳1的内壁，且出料管8的厚度为两厘米，外壳1的顶部固定连接有进料管9，进料管9的数量为两个，且两个进料管9以外壳1的垂直中线为对称轴对称设置，外壳1的顶部固定连接有电机盒10，电机盒10的顶部开设有散热孔11，电机盒10的内壁固定连接有电机12，电机12的输出轴通过联轴器固定连接有旋转轴13，旋转轴13的外壁固定连接有搅拌杆14，搅拌杆14的数量为八个，且每四个搅拌杆14为一组，且两组搅拌杆14以旋转轴13的垂直中线为对称轴对称设置，搅拌杆14的外壁活动连接有减震垫15，通过设置的电机12、旋转轴13、搅拌杆14和减震垫15，能够达到该污水处理装置搅拌效果好的目的，使得化学液体能够充分的跟工业污水中的金属离子反应，从而提高了该污水处理装置的过滤效率，从而提升了该污水处理装置的实用性，过滤板6的一侧固定连接有连接板16，连接板16的底部固定连接有缓冲垫17，连接板16的一侧固定连接有第二底座18，第二底座18的一侧固定连接有第一握把19，第一握把19的外壁固定连接有防滑垫20，通过设置的外壳1、过滤板6、过滤孔7、连接板16、缓冲垫17、第二底座18、第一握把19和防滑垫20，能够达到便于拆卸和安装的目的，解决了一般的工业机械自动化器清洗污水处理装置拆卸和安装困难的问题，使得工作人员能够迅速的更换新的过滤板6，从而提升了工作人员的维修效率，从而为工作人员的使用提供了便利，防滑垫20的厚度为两厘米，且防滑垫20为橡胶防滑垫，橡胶防滑垫的耐滑性好，成本低，外壳1的正面固定连接有第三底座21，第三底座21的正面固定连接有第二握把22。

该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

在使用时，从进料管9分别倒入工业污水和化学液，电机12运转，带动旋转轴13和搅拌杆14旋转，使得工业污水和化学液充分反应，液体从过滤板6开设的过滤孔7到达第二出水管5内，通过第一出水管4排出该污水处理装置，固体被过滤板6挡住由出料管8排出该污水处理装置，通过防滑垫20握住第一握把19将过滤板6取出。

综上所述，该工业机械自动化器清洗污水处理装置，能够达到便于拆卸和安装的目的，解决了一般的工业机械自动化器清洗污水处理装置拆卸和安装困难的问题，使得工作人员能够迅速的更换新的过滤板6。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
