技术领域

本实用新型涉及生物燃烧技术领域，更具体的，涉及一种挡板结构技术领域。

背景技术

目前，生物燃烧炉一般底部的中间设有清灰口，清灰口通过螺纹盖盖合，然后用拨杆进行拨灰，生物质颗粒经燃烧后，在生物燃烧炉的散热器底部边角处容易产生积灰，通过拨杆拨灰不容易拨到边角处，该处即为死角，长时间堆积会产生堆积块，影响燃烧效率，得不到充分燃烧。

实用新型内容

本实用新型旨在于解决现有的生物燃烧炉的散热器底部边角处容易产生积灰，通过拨杆拨灰不容易拨到边角处，该处即为死角，长时间堆积会产生堆积块，影响燃烧效率，得不到充分燃烧的问题，从而提供一种生物燃烧炉用挡板结构。

为实现上述目的，本实用新型提供如下技术方案：一种生物燃烧炉用挡板结构，包括炉体、底座、连接管、散热器与出灰管，底座固定连接在炉体的底端，连接管位于炉体的顶端，散热器位于炉体一侧，出灰管设置在散热器的底端，散热器的内部底端嵌入连接有挡板，挡板的底端固定连接有封闭底板，挡板的底部设置滤板，挡板的顶端嵌入设置有套管，挡板的两端均固定连接连接件。

进一步的优选方案：挡板位于散热器的底端两侧设置，且呈向上倾斜30-45°设置。

进一步的优选方案：封闭底板设置为“L”状，与挡板总体呈三角状，形成封闭空间。

进一步的优选方案：滤板设置为两组，每组设置两层，同时位于挡板与封闭底板之间。

进一步的优选方案：滤板呈向下倾斜设置，倾斜角度与挡板安装角度相差15°。

进一步的优选方案：套管设置为上短下长的塑胶管，随挡板安装角度倾斜设置。

本实用新型提供了一种生物燃烧炉用挡板结构，具有以下有益效果：

1、该种生物燃烧炉用挡板结构设置有挡板，通过位于散热器底端两侧倾斜设置的挡板，在排出炉灰的同时防治炉灰掉落至死角，达到清理的效果。

2、该种生物燃烧炉用挡板结构设置有封闭底板，通过封闭底板与挡板所形成的三角空间，配合套管，达到收集炉灰的效果。

3、该种生物燃烧炉用挡板结构设置有滤板，通过位于封闭空间中的滤板，有效的对炉灰进行过滤处理，而倾斜的安装方式减小炉灰掉落时与滤板之间的冲击，从而更加彻底的对其进行过滤。

4、该种生物燃烧炉用挡板结构设置有套管，通过上短下长设置的套管，达到防止炉灰掉落至死角，有效的对其进行收集。

附图说明

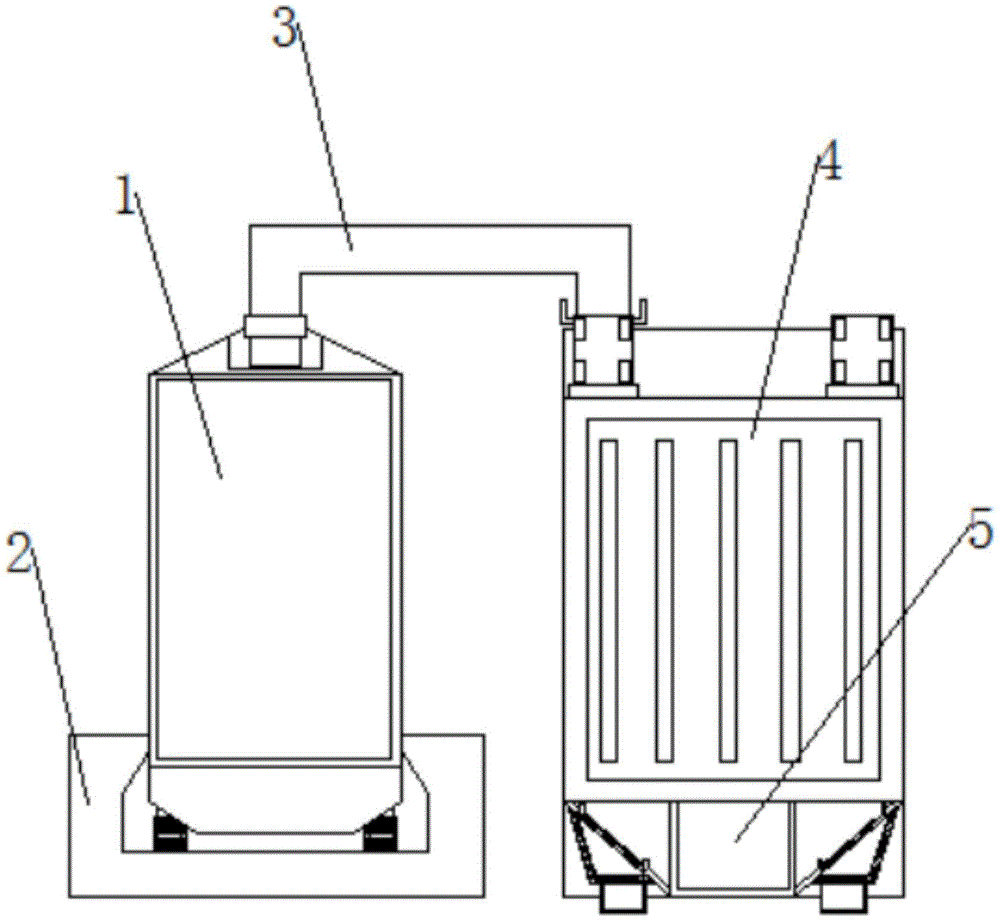

图1为本实用新型的整体正面结构平面图。

图2为本实用新型的挡板位置剖视图。

图3为本实用新型的套管结构平面图。

图1-3中：1-炉体，2-底座，3-连接管，4-散热器，5-出灰管，6-挡板，7-封闭底板，8-清灰口，9-滤板，10-套管，11-连接件。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至3，本实用新型实施例中，一种生物燃烧炉用挡板结构，包括炉体1、底座2、连接管3、散热器4与出灰管5，底座2固定连接在炉体1的底端，连接管3位于炉体1的顶端，散热器4位于炉体1一侧，出灰管5设置在散热器4的底端，散热器4的内部底端嵌入连接有挡板6，挡板6的底端固定连接有封闭底板7，挡板6的底部设置滤板9，挡板6的顶端嵌入设置有套管10，挡板6的两端均固定连接连接件11。

其中，挡板6位于散热器4的底端两侧设置，且呈向上倾斜30-45°设置，通过位于散热器4底端两侧倾斜设置的挡板6，在排出炉灰的同时防治炉灰掉落至死角，达到清理的效果。

其中，封闭底板7设置为“L”状，与挡板6总体呈三角状，形成封闭空间，通过封闭底板7与挡板6所形成的三角空间，配合套管10，达到收集炉灰的效果。

其中，滤板9设置为两组，每组设置两层，同时位于挡板6与封闭底板7之间。

其中，滤板9呈向下倾斜设置，倾斜角度与挡板6安装角度相差15°，通过位于封闭空间中的滤板9，有效的对炉灰进行过滤处理，而倾斜的安装方式减小炉灰掉落时与滤板9之间的冲击，从而更加彻底的对其进行过滤。

其中，套管10设置为上短下长的塑胶管，随挡板6安装角度倾斜设置，通过上短下长设置的套管10，达到防止炉灰掉落至死角，有效的对其进行收集。

在使用本实用新型一种生物燃烧炉用挡板结构时，首先，在炉灰排出的时候，倾斜设置的挡板6使得炉灰进入挡板6与封闭底板7之间的封闭空间，从而使得从清灰口8排出，在炉灰6接触到挡板6的时候，挡板6表面嵌入设置的套管10防止炉灰散落，而炉灰在进入挡板6与封闭底板7之间的封闭空间后，内部的滤板9对其进行过滤处理，防止炉灰堆积，提高燃烧效率。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
