技术领域

本实用新型涉及咸水淡化技术领域，具体为一种苦咸水净化反应装置。

背景技术

苦咸水是指碱度大于硬度的水，并含大量中性盐，PH值大于7的水，苦咸水的淡化实际上就是盐水淡化，使盐水脱盐淡化或者经处理后达到饮用水标准，苦咸水淡化装置采用的反渗透技术，是指在饮用水中，当氯化物超过一定范围时，就视为苦咸水，由于氯化物不溶于其他物质，可采用某种滤料将其去除，而氯化物的去除工艺一般是采用反渗透技术进行处理，而现有的净化装置不节能环保，会使用大量的能源来净化咸水，从而造成能源消耗，为此，我们提出一种苦咸水净化反应装置。

实用新型内容

本实用新型的目的在于提供一种苦咸水净化反应装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种苦咸水净化反应装置，包括预处理箱、反渗透箱和蒸馏箱，所述预处理箱内腔左右两侧的中端均固定连接有安装座，所述安装座的内侧固定安装有活性炭层，所述反渗透箱内腔的中端固定连接有反渗透膜，所述反渗透箱右侧的上端固定安装有高压泵，所述反渗透箱右侧的下端的安装有水泵，所述蒸馏箱顶部的中端固定连接有储水箱，所述储水箱顶部的中端固定安装有冷凝器，所述冷凝器顶部的中端通过管道与蒸馏箱顶部的右端连通，所述蒸馏箱内腔左右两侧的下端均固定连接有导热管，所述蒸馏箱右侧的中端固定安装有太阳能集热器。

优选的，所述预处理箱顶部的中端开设有进料口，且进料口的顶部固定连接有漏斗，所述预处理箱底部的右端通过连接管与反渗透箱顶部的右端连通，且连接管的中端固定安装有电磁阀，所述预处理箱底部的左右两端均固定连接有连接杆，所述连接杆的底部固定连接有反渗透箱。

优选的，所述反渗透箱底部的右端开设有出料口，且出料口的内表面并靠近反渗透箱的一端插接有挡料板，所述反渗透箱底部的四周均固定连接有第一支撑腿，所述蒸馏箱底部的四周均固定连接有第二支撑腿，所述第二支撑腿和第一支撑腿的底部均通过粘胶连接有丁基橡胶垫。

优选的，所述高压泵的出气端通过管道与反渗透箱右侧的上端连通，所述水泵的进水端通过管道与反渗透箱右侧的下端连通，所述水泵的出水端通过管道与反渗透箱顶部的左端连通。

优选的，所述预处理箱正面的左端通过合页活动连接有箱门，所述箱门右侧的中端固定连接有锁扣，所述预处理箱右侧的中端固定连接有锁杆，且锁杆与锁扣卡接。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型设置了活性炭层、反渗透膜、高压泵、水泵、太阳能集热器、导热管和冷凝器，活性炭层可吸附苦咸水中的悬浮物质，避免这些物质堵塞反渗透膜，当活性炭层吸附完成后，人们通过外置控制器打开电磁阀，电磁阀会将预处理箱底部的水体运输到反渗透箱的右侧，然后通过外置控制器打开高压泵，由于压力的作用，苦咸水中的溶解性盐类和交替微生物及有机物等会通过反渗透膜进入到反渗透箱的左侧，反渗透膜具有效益高、操作方便、能源消耗少、出水质量好的优点，然后人们通过外置控制器打开水泵，水泵会将反渗透箱右侧的水体运输到蒸馏箱内，太阳能集热器会将太阳能转化成热能并传导到导热管上，导热管对苦咸水加热，水体吸热蒸发，进入到冷凝器内，冷凝器会将水蒸气变成液态水体并运输到储水箱储存，该过程用到的反渗透膜、高压泵和太阳能集热器都节能环保，减少了能源的使用，从而达到了节能环保的目的，解决了现有的净化装置不节能环保，会使用大量的能源来净化咸水，从而造成能源消耗的问题。

2、本实用新型设置了锁杆、锁扣、箱门和安装座，人们通过使锁杆和锁扣分离，可方便打开箱门，从而可方便更换安装座上的活性炭层，从而达到了方便使用的目的。

附图说明

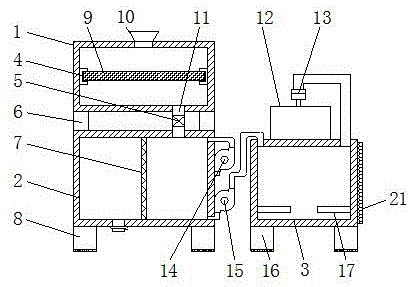

图1为本实用新型结构示意图；

图2为本实用新型预处理箱正视结构示意图。

图中：1、预处理箱；2、反渗透箱；3、蒸馏箱；4、安装座；5、电磁阀；6、连接杆；7、反渗透膜；8、第一支撑腿；9、活性炭层；10、漏斗；11、连接管；12、储水箱；13、冷凝器；14、高压泵；15、水泵；16、第二支撑腿；17、导热管；18、箱门；19、锁扣；20、锁杆；21、太阳能集热器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

本实用新型的预处理箱1、反渗透箱2、蒸馏箱3、安装座4、电磁阀5、连接杆6、反渗透膜7、第一支撑腿8、活性炭层9、漏斗10、连接管11、储水箱12、冷凝器13、高压泵14、水泵15、第二支撑腿16、导热管17、箱门18、锁扣19、锁杆20和太阳能集热器21部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。

请参阅图1-2，一种苦咸水净化反应装置，包括预处理箱1、反渗透箱2和蒸馏箱3，预处理箱1内腔左右两侧的中端均固定连接有安装座4，预处理箱1顶部的中端开设有进料口，且进料口的顶部固定连接有漏斗10，预处理箱1底部的右端通过连接管11与反渗透箱2顶部的右端连通，且连接管11的中端固定安装有电磁阀5，预处理箱1底部的左右两端均固定连接有连接杆6，连接杆6的底部固定连接有反渗透箱2，预处理箱1正面的左端通过合页活动连接有箱门18，箱门18右侧的中端固定连接有锁扣19，预处理箱1右侧的中端固定连接有锁杆20，且锁杆20与锁扣19卡接，人们通过使锁杆20和锁扣19分离，可方便打开箱门18，从而可方便更换安装座4上的活性炭层9，从而达到了方便使用的目的，安装座4的内侧固定安装有活性炭层9，反渗透箱2内腔的中端固定连接有反渗透膜7，反渗透箱2右侧的上端固定安装有高压泵14，高压泵14的出气端通过管道与反渗透箱2右侧的上端连通，水泵15的进水端通过管道与反渗透箱2右侧的下端连通，水泵15的出水端通过管道与反渗透箱2顶部的左端连通，反渗透箱2右侧的下端的安装有水泵15，反渗透箱2底部的右端开设有出料口，且出料口的内表面并靠近反渗透箱2的一端插接有挡料板，反渗透箱2底部的四周均固定连接有第一支撑腿8，蒸馏箱3底部的四周均固定连接有第二支撑腿16，第二支撑腿16和第一支撑腿8的底部均通过粘胶连接有丁基橡胶垫，蒸馏箱3顶部的中端固定连接有储水箱12，储水箱12顶部的中端固定安装有冷凝器13，冷凝器13顶部的中端通过管道与蒸馏箱3顶部的右端连通，蒸馏箱3内腔左右两侧的下端均固定连接有导热管17，蒸馏箱3右侧的中端固定安装有太阳能集热器21，活性炭层9可吸附苦咸水中的悬浮物质，避免这些物质堵塞反渗透膜7，当活性炭层9吸附完成后，人们通过外置控制器打开电磁阀5，电磁阀5会将预处理箱1底部的水体运输到反渗透箱2的右侧，然后通过外置控制器打开高压泵14，由于压力的作用，苦咸水中的溶解性盐类和交替微生物及有机物等会通过反渗透膜7进入到反渗透箱2的左侧，反渗透膜7具有效益高、操作方便、能源消耗少、出水质量好的优点，然后人们通过外置控制器打开水泵15，水泵15会将反渗透箱2右侧的水体运输到蒸馏箱3内，太阳能集热器21会将太阳能转化成热能并传导到导热管17上，导热管17对苦咸水加热，水体吸热蒸发，进入到冷凝器13内，冷凝器13会将水蒸气变成液态水体并运输到储水箱12储存，该过程用到的反渗透膜7、高压泵14和太阳能集热器21都节能环保，减少了能源的使用，从而达到了节能环保的目的（本申请中外置控制器的型号为DATA-7311，同时，外置控制器的两个接线端通过导线连接有电源插头，且本申请中采用市电进行供电）。

使用时，设置了活性炭层9、反渗透膜7、高压泵14、水泵15、太阳能集热器21、导热管17和冷凝器13，活性炭层9可吸附苦咸水中的悬浮物质，避免这些物质堵塞反渗透膜7，当活性炭层9吸附完成后，人们通过外置控制器打开电磁阀5，电磁阀5会将预处理箱1底部的水体运输到反渗透箱2的右侧，然后通过外置控制器打开高压泵14，由于压力的作用，苦咸水中的溶解性盐类和交替微生物及有机物等会通过反渗透膜7进入到反渗透箱2的左侧，反渗透膜7具有效益高、操作方便、能源消耗少、出水质量好的优点，然后人们通过外置控制器打开水泵15，水泵15会将反渗透箱2右侧的水体运输到蒸馏箱3内，太阳能集热器21会将太阳能转化成热能并传导到导热管17上，导热管17对苦咸水加热，水体吸热蒸发，进入到冷凝器13内，冷凝器13会将水蒸气变成液态水体并运输到储水箱12储存，该过程用到的反渗透膜7、高压泵14和太阳能集热器21都节能环保，减少了能源的使用，从而达到了节能环保的目的，解决了现有的净化装置不节能环保，会使用大量的能源来净化咸水，从而造成能源消耗的问题，设置了锁杆20、锁扣19、箱门18和安装座4，人们通过使锁杆20和锁扣19分离，可方便打开箱门18，从而可方便更换安装座4上的活性炭层9，从而达到了方便使用的目的。
