技术领域

本实用新型涉及水利工程结构技术领域，更具体的说，涉及一种便于清理杂物的生态水利沟渠。

背景技术

水利工程是用于控制和调配自然界的地表水和地下水，达到除害兴利目的而修建的工程。也称为水工程。水是人类生产和生活必不可少的宝贵资源，但其自然存在的状态并不完全符合人类的需要。只有修建水利工程，才能控制水流，防止洪涝灾害，并进行水量的调节和分配，以满足人民生活和生产对水资源的需要。

现在生活中对于田地灌溉，会修建沟渠来进行引水，而引来的水往往带有垃圾等杂质污物，现有的沟渠虽然设置了过滤装置，但长期不清理堵塞收集的垃圾容易堵住过滤装置，造成沟渠堵塞，现有的收集垃圾筐在垃圾过多需要清理时不具备防遗漏效果。

实用新型内容

为了解决上述技术问题，本实用新型提供一种便于清理杂物的生态水利沟渠，以解决现有水利沟渠垃圾堆积不利于清理，以及收集后的垃圾取出时易遗漏的问题。

本实用新型一种便于清理杂物的生态水利沟渠的目的，由以下具体技术手段所达成：

一种便于清理杂物的生态水利沟渠，包括沟渠、滤网、正极磁铁、收集框，所述沟渠内部的左端由螺栓固定连接有滤网，所述滤网右测的下端抵接有收集框，所述收集框下端的中部嵌入有负极磁铁，所述沟渠与负极磁铁贴覆处嵌入有正极磁铁，所述收集框右端的中部固定连接有把手，所述沟渠靠近滤网一侧的右端固定连接有限位块，所述收集框两端的中部均嵌入有凹槽，所述凹槽内部滑动连接有卡块，所述收集框靠近滤网一侧的两端均活动连接有折叠门，所述折叠门的底端滚动连接有滚珠，所述滚珠的周围均固定连接有长毛刺，所述折叠门的一侧的中部均固定连接有拉条柱，所述拉条柱上均围绕有卷尺拉条，所述卷尺拉条的一侧均围绕在旋转杆上。

优选的，所述收集框设置为网格镂空状，且收集框下端的负极磁铁贴覆沟渠内的正极磁铁时，收集框距离滤网10cm。

优选的，所述凹槽设置有两组，每一组均有两个凹槽靠近收集框的前端，且与收集框平行设置，每一个凹槽中均设置有卡块，且卡块由推块连接。

优选的，所述卷尺拉条与长毛刺的软硬度均适中设置，且卷尺拉条一侧的旋转杆设置为L形状。

优选的，所述限位块与正极磁铁距离10cm，且正极磁铁与负极磁铁接触时，限位块与推块距离5cm。

优选的，所述滤网倾斜设置，滤网表面均匀设置有滑槽，且倾斜的一侧的底端与收集框相对应，同时收集框占沟渠的三分之一，以及收集框的宽度小于沟渠宽度。

有益效果：

1、本实用通过滤网阻挡过往流水中的杂质，阻挡后的杂质在滑槽的作用流入到收集框中进行收集。

2、还通过人工转动旋转杆使其在卷尺拉条收缩缠绕的作用下将其折叠门折叠收集，再推动推块使其卡块卡接固定旋转杆，此时的折叠门处于开启状态，之后收集框上的负极磁铁与沟渠上的正极磁铁接触吸附定位，达到收集稳固效果。

3、其次，通过外物钩挂在把手上将其收集框往前移动使其推板接触限位块，在限位块的作用下将其推板带动卡块在凹槽中往后移动使其恢复原有样子，旋柱杆反转此时折叠门在滚珠的作用下进行关闭。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

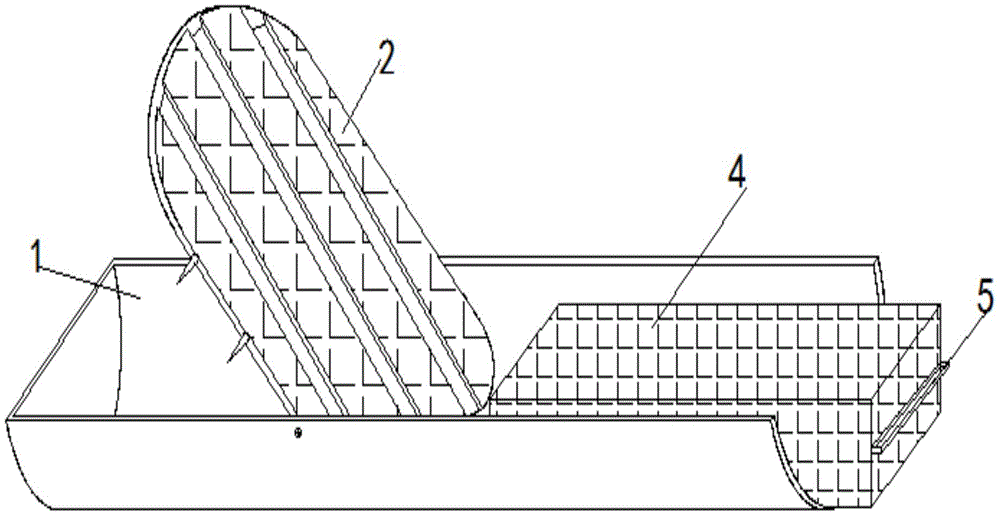

图1为本实用新型的整体结构示意图。

图2为本实用新型的限位块与正极磁铁结构示意图。

图3为本实用新型的收集框与折叠门结构示意图。

图4为本实用新型的收集框反面负极磁铁结构示意图。

图5为本实用新型的图3中A处放大结构示意图。

图6为本实用新型的图3中B处放大结构示意图。

图1-6中，部件名称与附图编号的对应关系为：沟渠-1，滤网-2，正极磁铁-3，收集框-4，把手-5，限位块-6，负极磁铁-7，凹槽-8，卡块-9，折叠门-10，旋转杆-11，卷尺拉条-12，拉条柱-13，滚珠-14，长毛刺-15，推块-16。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

如附图1至附图6所示：一种便于清理杂物的生态水利沟渠，包括沟渠1、滤网2、正极磁铁3、收集框4，沟渠1内部的左端由螺栓固定连接有滤网2，滤网2右测的下端抵接有收集框4，收集框4下端的中部嵌入有负极磁铁7，沟渠1与负极磁铁7贴覆处嵌入有正极磁铁3，收集框4右端的中部固定连接有把手5，沟渠1靠近滤网一侧的右端固定连接有限位块6，收集框4两端的中部均嵌入有凹槽8，凹槽8内部滑动连接有卡块9，收集框4靠近滤网2一侧的两端均活动连接有折叠门10，折叠门10的底端滚动连接有滚珠14，滚珠14的周围均固定连接有长毛刺15，折叠门10的一侧的中部均固定连接有拉条柱13，拉条柱13上均围绕有卷尺拉条12，卷尺拉条12的一侧均围绕在旋转杆11上。

其中，收集框4设置为网格镂空状，且收集框4下端的负极磁铁7贴覆沟渠1内的正极磁铁3时，收集框4距离滤网10cm，收集框4设置镂空状设置不阻碍水的流通，收集框4与滤网2距离10cm使其在利用外力推动收集框4时可以有空间进行移动。

其中，凹槽8设置有两组，每一组均有两个凹槽8靠近收集框4的前端，且与收集框4平行设置，每一个凹槽8中均设置有卡块9，且卡块9由推块16连接，设置凹槽8靠近收集框4的前端使其限位块6可以更快的接触推板16。

其中，卷尺拉条12与长毛刺15的软硬度均适中设置，且卷尺拉条12一侧的旋转杆11设置为L形状，设置软硬度适中，便于卷尺拉条12可以有一定的推力进行折叠门10的推拉，长毛刺15的设置使其在滚珠14的作用清扫下端残留的杂质，使其不阻挡滚珠14的运行。

其中，限位块6与正极磁铁3距离10cm，且正极磁铁3与负极磁铁7接触时，限位块6与推块16距离5cm，限位设置距离使其推板更好的接触到限位块6。

其中，滤网2倾斜设置，滤网2表面均匀设置有滑槽，且倾斜的一侧的底端与收集框4相对应，同时收集框4占沟渠1的三分之一，以及收集框4的宽度小于沟渠1宽度，滤网2倾斜设置以及滑槽的设置均是便于杂质的收集，收集框4占沟渠1的三分之一使其不阻挡水的流通。

工作原理：首先将滤网2倾斜设置在沟渠1中，再人工转动旋转杆11使其在卷尺拉条12的收缩作用下将其折叠门10进行收缩，使其折叠门10处于打开状态，再将收集框4放入到沟渠1中使其负极磁铁7与正极磁铁3接触吸附，达到收集框4的定位稳固效果，其次进行收集清理时，只需借助外力钩挂住把手5，用力推动收集框4待推板16接触限位块6，在限位块6的作用下将其推板16带动卡块9在凹槽8中往后移动使其恢复原有状态，此时在卷尺拉条12的推动下使其折叠门10在滚珠14的作用达到关闭效果，在滚珠14的转动下长毛刺15进行残留的清扫使其不阻碍滚珠14的运行，折叠门10关闭后取出收集框4时，收集框4中的杂物不会遗漏。
