技术领域

本实用新型涉及清理器技术领域，具体为一种手持式口香糖热化清理器。

背景技术

口香糖是一种休闲类咀嚼食品，伴随着技术的发展，越来越多的口味和种类的口香糖被生产出来，也被越来越多的人接受，然而伴随着口香糖被接受的程度，口香糖带来的问题也凸显出来，随口吐掉的口香糖粘附在地面上，都难以清洁，常见的口香糖清理机多数都是采用刀片刮割形式，使用时不易不平整表面，即使是地面，也很容易刮伤地面或清理不干净，为此我们一种手持式口香糖热化清理器。

实用新型内容

本实用新型的目的在于提供一种手持式口香糖热化清理器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案；一种手持式口香糖热化清理器，包括外壳，所述外壳上壳中部卡装有蓄电池，所述蓄电池的左侧贴合有增压电机，所述增压电机上端贯穿外壳上壁，所述增压电机下端卡装加热管，所述加热管下端卡装有加热器，所述加热管左侧壁连接左导管上端，所述左导管下端一体成型有左喷嘴，所述加热管右侧壁连接右导管上端，所述右导管下端一体成型有右喷嘴，所述外壳壳内底部卡装有热化器，所述热化器内卡装有热化阻丝，所述热化器筒内底部转动安装有电机玻璃辊，所述热化器筒内上端卡装有收集漏斗，所述收集漏斗上端卡装导向管的一端，所述蓄电池的右侧贴合有负压电机，所述负压电机上端贯穿外壳的上壁，所述负压电机的下端卡装有收集盒，所述收集盒连接导向管的另一端。

优选的，所述左喷嘴与右喷嘴对称卡装外壳底部。

优选的，所述外壳底部转动安装有滚轮，所述外壳右侧壁一体成型有握手，所述握手上设有开关。

优选的，所述蓄电池依次电连接开关、加热器、热化阻丝、增压电机和负压电机。

与现有技术相比，本实用新型的有益效果是：通过增压电机产生压力，而后在加热管中通过加热器加热，再与左导管和右导管导出，通过左喷嘴和右喷嘴的喷射，使得粘附的口香糖软化，再由电机玻璃辊进行剥离，同时负压电机工作，通过负压将电机玻璃辊剥离的口香糖通过收集漏斗和导向管吸入收集盒进行清理收集。

附图说明

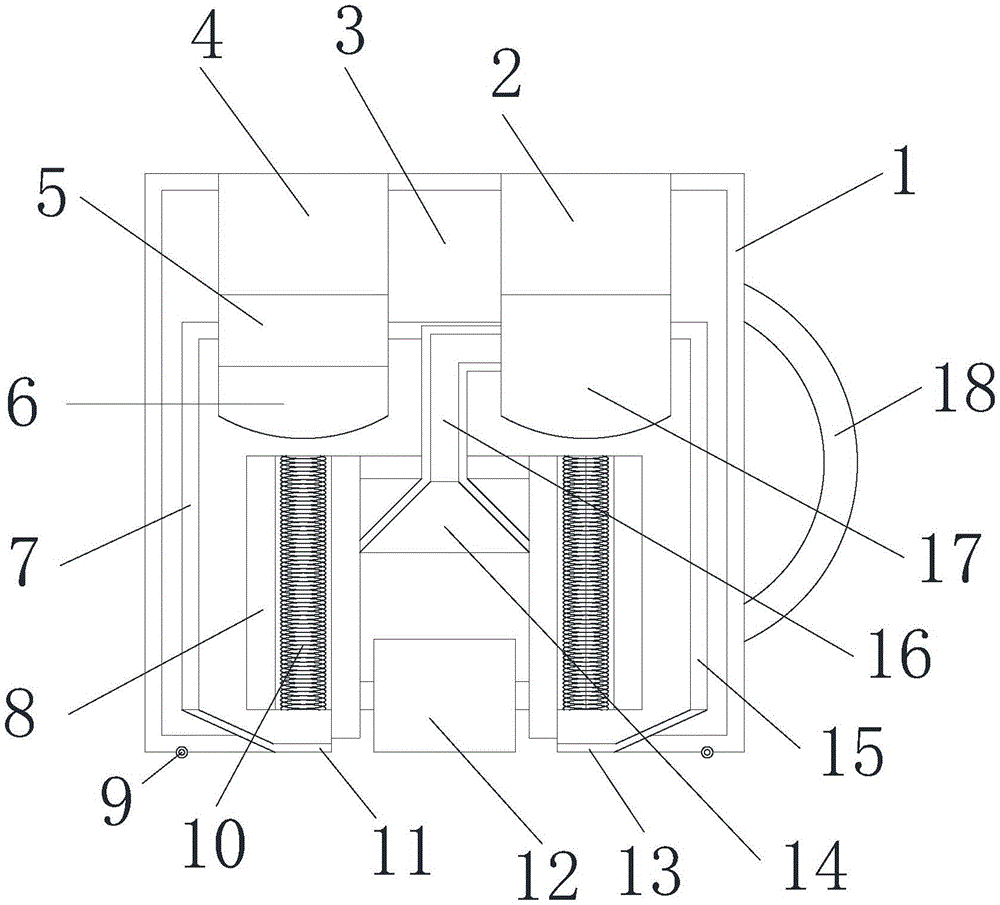

图1为本实用新型结构示意图。

图中：1、外壳，2、负压电机，3、蓄电池，4，增压电机，5、加热管，6、加热器，7、左导管，8、热化器，9、滚轮，10、热化阻丝，11、左喷嘴，12、电机玻璃辊，13、右喷嘴，14、收集漏斗，15、右导管，16、导向管，17、收集盒，18、握手。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，本实用新型提供一种技术方案：一种手持式口香糖热化清理器，包括外壳1，对内部装置进行保护及提供安装基础，所述外壳1上壳中部卡装有蓄电池3，为装置的工作提供电能，所述蓄电池3的左侧贴合有增压电机4，通过转动对加热管5产生压力，所述增压电机4上端贯穿外壳1上壁，方便空气的进入，所述增压电机4下端卡装加热管5，对加压的空气进行加热，所述加热管5下端卡装有加热器6，对加热管5进行加热，所述加热管5左侧壁连接左导管7上端，将高温高压气体导出，所述左导管7下端一体成型有左喷嘴11，将气体喷出，所述加热管5右侧壁连接右导管15上端，将高温高压气体导出，所述右导管下端一体成型有右喷嘴13，将气体喷出，所述外壳1壳内底部卡装有热化器8，对内部进持续即热，避免口香糖冷却粘附，所述热化器8内卡装有热化阻丝10，为热化器8工作提供电能，所述热化器8筒内底部转动安装有电机玻璃辊12，通过转动将热化后的口香糖剥离，所述热化器8筒内上端卡装有收集漏斗14，将剥离后的口香糖进行收集，所述收集漏斗14上端卡装导向管16的一端，将热化后的口香糖导入收集盒17中，所述蓄电池3的右侧贴合有负压电机2，通过转动产生负压，所述负压电机2上端贯穿外壳1的上壁，所述负压电机2的下端卡装有收集盒17，对收集盒产生负压，方便热化后的口香糖的收集，所述收集盒17连接导向管16的另一端。

具体而言，所述左喷嘴11与右喷嘴13对称卡装外壳1底部，易于集中喷射粘附的口香糖。

具体而言，所述外壳1底部转动安装有滚轮9，方便装置在清理中的移动，所述外壳1右侧壁一体成型有握手18，方便使用的握持，所述握手18上设有开关，控制装置的启停。

具体而言，所述蓄电池3依次电连接开关、加热器6、热化阻丝10、增压电机4和负压电机2，构成完整的电路连接。

工作原理：通过增压电机4产生压力，而后在加热管中5通过加热器6加热，再与左导管7和右导管15导出，通过左喷嘴11和右喷嘴13的喷射，使得粘附的口香糖软化，再由电机玻璃辊12进行剥离，同时负压电机2工作，通过负压将电机玻璃辊12剥离的口香糖通过收集漏斗14和导向管16吸入收集盒17进行清理收集。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
