技术领域

本实用新型涉及炉具节能器技术领域，尤其涉及一种新型炉具节能器。

背景技术

日常家用炉具在加热时，有很大一部分热量未充分利用而致散失，如用水壶烧水时，受热面积只有四分之一，而散热面积却占四分之二，为了节能，目前市场上有挡风圈，提高热量的利用率，可以节约一部分能源，但是市场上仅仅从加热源头考虑节能，并没有考虑到水壶散热过快的问题。

实用新型内容

本实用新型的目的是为了解决水壶在加热时外壁散热过快的的问题，而提出的一种新型炉具节能器。

为了实现上述目的，本实用新型采用了如下技术方案：

一种新型炉具节能器，包括筒体，所述筒体的外壁环绕固定有多个固定套筒，所述筒体上设置有与固定套筒端口对应的第一贯穿孔，所述固定套筒内插设有移动杆，所述移动杆的一端贯穿第一贯穿孔向筒体的内部延伸并固定连接有岩棉板，所述固定套筒上设置有腔室，所述腔室内侧壁设置有与固定套筒内部连通的连通口，所述腔室内设置有螺纹杆，所述螺纹杆的端部与腔室的内侧壁转动连接，所述螺纹杆上螺纹连接有移动块，所述移动块的一端贯穿连通口并与连接杆固定连接，所述螺纹杆上远离筒体内部的一端设置有第一锥齿轮，所述腔室内壁远离连通口的一侧设置有与第一锥齿轮位置对应的第二贯穿孔，所述腔室内设有与螺纹杆呈垂直设置的连接轴，所述连接轴上设置有第二锥齿轮，所述第二锥齿轮与第一锥齿轮啮合连接，所述连接轴的一端贯穿第二贯穿孔向腔室外延伸并固定连接有把手，所述连接轴远离把手的一端贯穿第二贯穿孔并与腔室的内侧壁转动连接。

优选地，所述连接杆与连通口的内侧壁滑动连接。

优选地，所述连接轴与第二贯穿孔的内侧壁转动连接。

优选地，所述移动杆与固定套筒的内侧壁密封滑动连接。

优选地，所述岩棉板呈弧形设置。

优选地，所述筒体的外壁设置有开口。

本实用新型在筒体上设置与壶嘴对应的开口，将筒体套在水壶上时不受壶嘴的阻碍，通过转动把手可以使得移动杆在固定套筒内滑动，当移动杆向靠近筒体内部侧一侧滑动直至岩棉板紧贴水壶的外壁，使得水壶在加热时，防止水壶外壁的热量散发的过快，起到节能作用，提高水壶的加热速率，值得大力推广。

附图说明

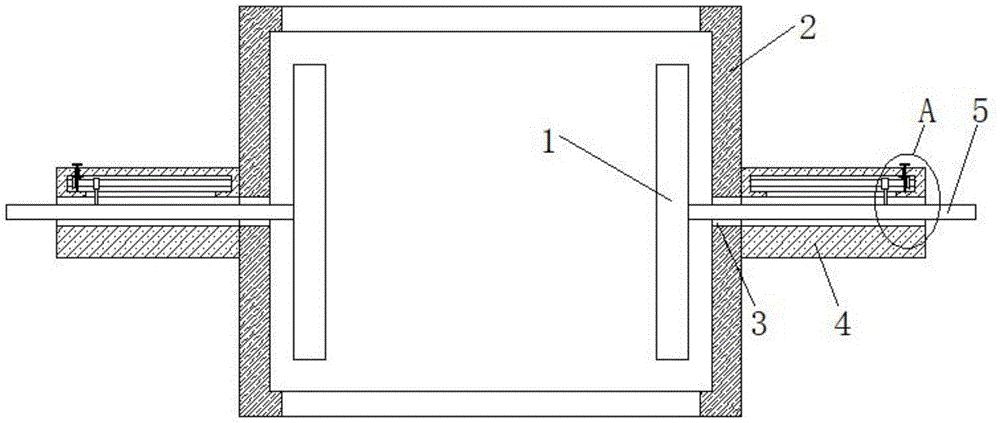

图1为本实用新型提出的一种新型炉具节能器的结构示意图；

图2为图1中A处的放大图；

图3为本实用新型提出的一种新型炉具节能器的俯视图。

图中：1岩棉板、2筒体、3第一贯穿孔、4固定套筒、5移动杆、6把手、7第二贯穿孔、8腔室、9螺纹杆、10移动块、11连通口、12连接杆、13第一锥齿轮、14第二锥齿轮、15连接轴、16开口。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

参照图1-3，一种新型炉具节能器，包括筒体2，筒体2的外壁环绕固定有多个固定套筒4，筒体2上设置有与固定套筒4端口对应的第一贯穿孔3，固定套筒4内插设有移动杆5，移动杆5的一端贯穿第一贯穿孔3向筒体2的内部延伸并固定连接有岩棉板1，固定套筒4上设置有腔室8，腔室8内侧壁设置有与固定套筒4内部连通的连通口11，腔室8内设置有螺纹杆9，螺纹杆9的端部与腔室8的内侧壁转动连接，螺纹杆9上螺纹连接有移动块10，移动块10的一端贯穿连通口11并与连接杆12固定连接，螺纹杆9上远离筒体2内部的一端设置有第一锥齿轮13，腔室8内壁远离连通口11的一侧设置有与第一锥齿轮13位置对应的第二贯穿孔7，腔室8内设有与螺纹杆9呈垂直设置的连接轴15，连接轴15上设置有第二锥齿轮14，第二锥齿轮14与第一锥齿轮13啮合连接，连接轴15的一端贯穿第二贯穿孔7向腔室8外延伸并固定连接有把手6，连接轴15远离把手6的一端贯穿第二贯穿孔7并与腔室8的内侧壁转动连接。

本实用新型中，连接杆12与连通口11的内侧壁滑动连接，连接杆12能限制移动块10，防止螺纹杆9转动时带动移动块10转动，连接轴15与第二贯穿孔7的内侧壁转动连接，防止连接轴15转动时晃动，移动杆5与固定套筒4的内侧壁密封滑动连接，防止移动杆5在固定套筒4内晃动，岩棉板1呈弧形设置，使得岩棉板1能紧贴水壶的外壁，筒体2的外壁设置有开口16，使得将筒体2套在水壶上时不受壶嘴的阻碍。

本实用新型中，首先将筒体2由下往上套在水壶上，一般的水壶都是桶状，且设置有壶嘴，由于筒体2上设置有与壶嘴对应的开口16，以将筒体2套在水壶上时不受壶嘴的阻碍，然后转动把手6，把手6转动的过程中，第二锥齿轮14带动第一锥齿轮13转动，从而使得螺纹杆9转动，螺纹杆9转动的过程中，移动块10受到连接杆12的限制无法转动，移动块10只能在螺纹杆9上移动，移动块10移动的方向取决于把手6转动的方向，移动块10移动时通过连接杆12带动移动杆5在固定套筒4内滑动，当移动杆5向靠近筒体2内部的一侧滑动时，岩棉板1紧贴水壶的外壁，使得水壶在加热时，防止水壶外壁的热量散发的过快，起到节能作用，提高水壶的加热速率，需要说明的是，将筒体2的内径设置的较大，能针对不同大小的水壶使用。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
