技术领域
本实用新型涉及线路支架领域,特别涉及一种环保的市政工程线路支架结构。
背景技术
城市生活配套的各种公共基础设施建设都属于市政工程范畴,比如常见的城市道路,桥梁,地铁,比如与生活紧密相关的各种管线:雨水、污水、上水、中水、电力等,还有广场、城市绿化等的建设,都属于市政工程范畴。
在城市电缆建设的施工现场,需要利用支架将线路进行支撑,才能够顺利进行接下来的施工。而电缆的型号规格不同,不同型号的电缆粗细不同,而现有的线缆支架只能固定一种信号的电缆,工作范围低下,而且现有的线缆支架没有设置电缆保护机构,使得电缆容易遭受挤压而破损,影响工程建设的效率。因此,发明一种环保的市政工程线路支架结构来解决上述问题很有必要。
实用新型内容
本实用新型的目的在于提供一种环保的市政工程线路支架结构,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:一种环保的市政工程线路支架结构,包括固定板,所述固定板的一侧中部设置有多个等间距水平分布的安装套,相邻的两个安装套之间设置有固定组件,所述固定组件设置于固定板上,所述固定组件包括固定块,所述固定块的一端固定安装在固定板上,所述固定块的另一端开设有弧形槽,所述固定块的另一端设置有两个对称分布的弧形块,两个弧形块之间、弧形块与固定块之间均通过弹性连接带连接,且两个弧形块之间通过金属网连接,所述金属网设置于弹性连接带的外侧,两个所述弧形块相互远离的一端外侧均固定连接有活动杆,所述活动杆远离弧形块的一端与固定板通过销轴活动连接,所述活动杆的内侧中部通过复位弹簧与固定板连接,所述活动杆靠近弧形块的一端开设有通槽,所述通槽内贯穿连接有固定杆,所述固定杆的一端与固定板固定连接,所述固定杆的另一端固定连接有挡块,所述挡块位于活动杆的外侧。
优选的,所述安装套设置为“U”字形结构,且安装套的两端均固定连接有安装板,所述安装板的两端均通过锁紧螺丝与固定板固定连接。
优选的,所述安装板的一侧中部固定连接有限位插块,所述固定板上开设有与限位插块相适配的限位插槽。
优选的,所述安装套的内侧中部粘接连接有弹性连接层,弹性连接层与线路贴合连接。
优选的,所述固定板的中部两侧均固定连接有固定销,所述固定板的另一侧四角处均固定连接有吸盘。
优选的,所述固定板的另一侧两端均固定连接有魔术贴,所述魔术贴设置于相邻的两个吸盘之间。
本实用新型的技术效果和优点:
1、本实用新型通过在固定板上设置有固定组件,固定组件上设置有两个可移动的弧形块,弧形块通过弹性连接带和复位弹簧能够与线路紧紧贴合,将线路限位,同时使得本装置能够适配不同型号大小的线路,提高了本装置的工作范围;
2、本实用新型通过在固定板上设置有安装套,安装套能够对线路起到保护的作用,防止线路受到挤压而破损,提高了本装置的安全性。
附图说明

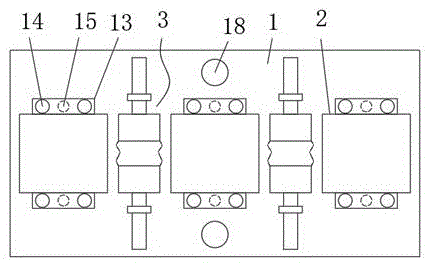

图1为本实用新型的整体结构俯视示意图。
图2为本实用新型的固定组件结构剖面示意图。
图3为本实用新型的安装套结构剖面示意图。
图4为本实用新型的固定板结构后视示意图。
图中:1、固定板;2、安装套;3、固定组件;4、固定块;5、弧形块;6、弹性连接带;7、金属网;8、活动杆;9、复位弹簧;10、通槽;11、固定杆;12、挡块;13、安装板;14、锁紧螺丝;15、限位插块;16、限位插槽;17、弹性连接层;18、固定销;19、吸盘;20、魔术贴。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
本实用新型提供了如图1-4所示的一种环保的市政工程线路支架结构,如图1所示,包括固定板1,固定板1的一侧中部设置有多个等间距水平分布的安装套2,安装套2的设置对线路起到了保护的作用,防止线路受到挤压而破损,相邻的两个安装套2之间设置有固定组件3,固定组件3设置于固定板1上,安装套2的两端均固定连接有安装板13,安装板13的两端均通过锁紧螺丝14与固定板1固定连接。
如图2所示,固定组件3包括固定块4,固定块4的一端固定安装在固定板1上,固定块4的另一端开设有弧形槽,固定块4的另一端设置有两个对称分布的弧形块5,两个弧形块5之间、弧形块5与固定块4之间均通过弹性连接带6连接,且两个弧形块5之间通过金属网7连接,金属网7设置于弹性连接带6的外侧,金属网7的设置提高了两个弧形块5之间的连接强度,两个弧形块5相互远离的一端外侧均固定连接有活动杆8,活动杆8远离弧形块5的一端与固定板1通过销轴活动连接,通过这样的设置,使得弧形块5能够移动,进而使得本装置能够适配不同型号大小的线路,提高了本装置的工作范围,活动杆8的内侧中部通过复位弹簧9与固定板1连接,复位弹簧9与弹性连接带6配合能够将弧形块5与线路紧密贴合,活动杆8靠近弧形块5的一端开设有通槽10,通槽10内贯穿连接有固定杆11,固定杆11的一端与固定板1固定连接,固定杆11的另一端固定连接有挡块12,挡块12位于活动杆8的外侧,挡块12的设置对活动杆8起到了限位的作用,防止活动杆8转动角度过大导致线路松脱。
如图3所示,安装套2设置为“U”字形结构,安装板13的一侧中部固定连接有限位插块15,固定板1上开设有与限位插块15相适配的限位插槽16,限位插块15与限位插槽16的设置对安装套2起到了一定的限位作用,同时对安装套2起到了导向的作用,安装套2的内侧中部粘接连接有弹性连接层17,弹性连接层17与线路贴合连接,弹性连接层17对线路起到了一定的保护作用。
如图4所示,固定板1的中部两侧均固定连接有固定销18,固定销18的设置使得固定板1能够始终固定在安装部位,固定板1的另一侧四角处均固定连接有吸盘19,吸盘19的设置使得固定板1能够固定在光滑的部位,固定板1的另一侧两端均固定连接有魔术贴20,魔术贴20设置于相邻的两个吸盘19之间,魔术贴20的设置使得固定板1能够固定在粗糙的部位。
本实用新型工作原理:
本装置在安装时,首先拉动两个活动杆8,活动杆8带动弧形块5向外移动,将弹性连接带6和复位弹簧9受力,然后将线路穿过固定组件3,使得线路位于固定块4上的弧形槽内,然后松开活动杆8,使得弧形块5在复位弹簧9和弹性连接带6的作用下复位,将线路限位,然后将安装套2套接在线路的外侧,并将安装板13上的限位插块15插进限位插槽16内,然后通过锁紧螺丝14将安装板13固定在固定板1上,此时安装套2内的弹性连接层17与线路贴合,最后根据固定板1安装位置的不同选择相应的固定方式,若是临时安装,跟根据安装部位的光滑与粗糙的不同,选择吸盘19或魔术贴20安装,若是固定安装,则通过固定销18将固定板1固定安装。
最后应说明的是:以上所述仅为本实用新型的优选实施例而已,并不用于限制本实用新型,尽管参照前述实施例对本实用新型进行了详细的说明,对于本领域的技术人员来说,其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
