技术领域

本发明属于粮食晾晒、农业设备技术领域，更具体地说，特别涉及一种农田农作物的可扩展式晾晒装置。

背景技术

农田农作物收获后，需要进行晾干晒干，去除水分，再进行装袋储存或者运输，防止农作物发芽或者发霉影响粮食质量。

如申请号为CN201510189842.0的中国专利发布了一种适于农业个体户用的农作物晾晒储藏装置，它包括支架，所述的支架上设置有底板，下方连接有行走机构；所述的底板的四个角落设置有支柱，且底板的上表面四边都通过铰链连接有侧板；所述的支柱与侧板接触的面上均开设有撑杆槽，所述的撑杆槽中设置有撑杆，且撑杆的两端分别连接到撑杆槽和侧板上；本发明的目的是提供一种适于农业个体户用的农作物晾晒储藏装置，可以实现晾晒和储藏两种功能，占地面积小，不需要平台，收集和摊开数度快，底部设置了行走机构，极大的降低了人工劳动强度。

基于上述，本发明人发现，上述发明在晾晒农作物时，由于晾晒面积的增加，粮食所在晾晒平面并不处于同一平面上，对粮食进行收集时，直角处会存有粮食，并当收回伸出装置时也容易卡进农作物，造成滑动不畅或者损坏。

如申请号为CN201510727417.2的中国专利发布了一种可调式晒场收粮装置，包括车体，前板，滚刷，后槽，螺旋运输机构，吸粮装置，控制单元等。其中，前板和后槽安装在车体前端，吸粮装置安装在车体的后侧；车体向前运动使粮食堆积到前板上，通过滚刷对堆积的粮食进行滚扒运送到后槽，再通过螺旋输送杆将粮食运送至下粮管进粮袋；通过吸粮装置对漏收的粮食进行二次收集；根据晾晒粮食的厚度，可通过控制单元调节车体的前进速度，实现高效率收粮。本装置操作简单方便，可广泛用于晒场收集玉米、高粱、小麦、豆子和稻谷等粮食，且对粮食的颗粒破损率小。

基于上述，本发明人发现，粮食晾晒完成后需要装袋收集，而在广大农村地区，尤其是丘陵山地地区，道路不平，晾晒粮食面积有限，晾晒场地较小，全村公用时，单户使用面积则寥寥可数，采用该发明收集粮食首先便是行走不便的问题，同时对于单位晾晒的粮食进行收集触动本发明成本较高，

于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种农田农作物的可扩展式晾晒装置，以期达到更具有更加实用价值性的目的。

发明内容

为了解决上述技术问题，本发明提供一种农田农作物的可扩展式晾晒装置，以解决现有晾晒后容易卡粮食，产生损坏，成本较高的问题。

本发明农田农作物的可扩展式晾晒装置的目的与功效，由以下具体技术手段所达成：

一种农田农作物的可扩展式晾晒装置，包括底架，万向轮，三角块，销轴，翘板，底板，立柱，存放槽，限位板，料仓，出料口，挡盖，固定块，蝶头螺栓，顶板，第一插槽，翻板，第二插槽，第三插槽，拉手，第一插板，第二插板和第三插板；所述底架为六条铝合金方管焊接而成“田”字形框架；所述万向轮带有刹车功能，共有四处，分别通过螺栓连接固定于底架底侧面四角；所述立柱共有四处，为铝合金方管，焊接于底架顶侧面四角；所述料仓为矩形槽结构，焊接于底板顶侧面上；所述出料口为矩形管状，设于料仓右侧面底部，与料仓内部相通；所述挡盖通过合页连接于出料口顶侧面右端，底端由左向右开设有螺纹孔；所述固定块为矩形块，焊接于出料口底侧面右端，开设有与挡盖上同心同轴的螺纹孔；所述蝶头螺栓通过螺纹连接于挡盖和固定块上；所述第一插槽为矩形槽，共有两处由上向下开设于顶板顶侧面的左端和右端；所述第二插槽为矩形槽，由下向上开设于翻板底侧面的左右两端；所述第三插槽为矩形槽，右下向上开设于翻板底侧面的拉手端；所述拉手共有两处，为折弯钢筋，焊接于翻板顶侧面上；所述第一插板、第二插板和第三插板为T字形板状，当翻板向外翻开时，三处插板宽度较小端分别插放于第一插槽、第二插槽和第三插槽中。

进一步的，所述底板右端通过合页连接于底架上，左侧面底部开设有矩形缺口。

进一步的，所述三角块为三角形板材，顶角倒圆，共有两处，焊接于底架顶侧面左端。

进一步的，所述翘板通过销轴连接于两处三角块之间，可绕销轴做径向旋转。

进一步的，所述存放槽共有两处，为梯形槽，分别焊接于前端两处立柱前侧面和后端两处立柱的后侧面上。

进一步的，所述限位板为三角板，共有四处，分别焊接于前端两处立柱前侧面顶部和后端两处立柱后侧面顶部。

进一步的，所述顶板为矩形板，焊接于立柱顶侧面上，中心处开设有矩形阶梯沉孔，且该孔上通过合页连接有一处矩形板，可沿合页旋转，当矩形板盖到矩形阶梯沉孔时可对该孔封闭，矩形板顶侧面开设有一处斜口槽。

进一步的，所述翻板共有两处，为矩形板，为顶板尺寸的一半，通过合页连接于顶板顶侧面上，可向外翻旋转180度。

与现有技术相比，本发明具有如下有益效果：

固定块的设置，与挡盖上的螺纹同心同轴同规格，有利于挡盖通过蝶头螺栓将挡盖固定于固定块上，使两者贴合，从而对出料口进行密封，防止农作物泄漏。

本发明在晾晒粮食时可对粮食晾晒面积进行翻倍扩展，增加晾晒面积，提高晾晒效率，操作方便，成本较低，在对晾晒后的粮食进行收集时，不会产生卡粒的现象，不会损坏零部件，重量较轻，便于在山地丘陵的农村行走，便于使用，同时兼具其余物品的转运功能。

附图说明

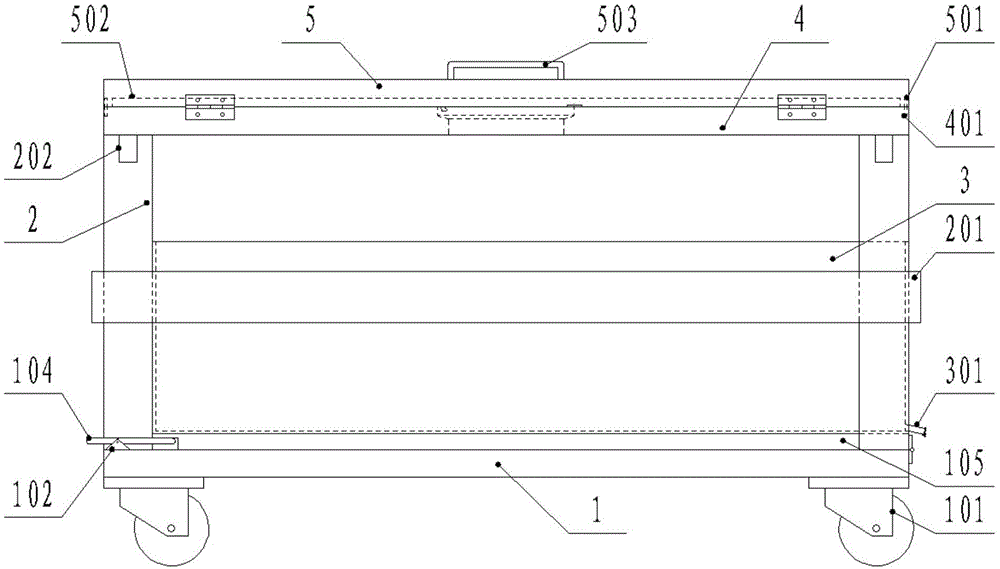

图1是本发明的结构示意图。

图2是本发明右视图。

图3是本发明第一插板结构示意图。

图4是本发明第二插板结构示意图。

图5是本发明第三插板结构示意图。

图6是本发明翘板主视图。

图7是本发明翘板左视图。

图8是本发明底板中部剖视图。

图9是本发明出料口结构示意图。

图中，部件名称与附图编号的对应关系为：

1-底架，101-万向轮，102-三角块，103-销轴，104-翘板，105-底板，2-立柱，201-存放槽，202-限位板，3-料仓，301-出料口，302-挡盖，303-固定块，304-蝶头螺栓，4-顶板，401-第一插槽，5-翻板，501-第二插槽，502-第三插槽，503-拉手，6-第一插板，7-第二插板，8-第三插板。

具体实施方式

下面结合附图和实施例对本发明的实施方式作进一步详细描述。以下实施例用于说明本发明，但不能用来限制本发明的范围。

在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

实施例：

如附图1至附图9所示：一种农田农作物的可扩展式晾晒装置，包括底架1，万向轮101，三角块102，销轴103，翘板104，底板105，立柱2，存放槽201，限位板202，料仓3，出料口301，挡盖302，固定块303，蝶头螺栓304，顶板4，第一插槽401，翻板5，第二插槽501，第三插槽502，拉手503，第一插板6，第二插板7和第三插板8；底架1为六条铝合金方管焊接而成“田”字形框架；万向轮101带有刹车功能，共有四处，分别通过螺栓连接固定于底架1底侧面四角；立柱2共有四处，为铝合金方管，焊接于底架1顶侧面四角；料仓3为矩形槽结构，焊接于底板105顶侧面上；出料口301为矩形管状，设于料仓3右侧面底部，与料仓3内部相通；挡盖302通过合页连接于出料口301顶侧面右端，底端由左向右开设有螺纹孔；固定块303为矩形块，焊接于出料口301底侧面右端，开设有与挡盖302上同心同轴的螺纹孔；蝶头螺栓304通过螺纹连接于挡盖302和固定块303上；第一插槽401为矩形槽，共有两处由上向下开设于顶板4顶侧面的左端和右端；第二插槽501为矩形槽，由下向上开设于翻板5底侧面的左右两端；第三插槽502为矩形槽，右下向上开设于翻板5底侧面的拉手503端；拉手503共有两处，为折弯钢筋，焊接于翻板5顶侧面上；第一插板6、第二插板7和第三插板8为T字形板状，当翻板5向外翻开时，三处插板宽度较小端分别插放于第一插槽401、第二插槽501和第三插槽502中。

其中，底板105右端通过合页连接于底架1上，左侧面底部开设有矩形缺口，为翘板104的运动提供空间，便于翘起。

其中，三角块102为三角形板材，顶角倒圆，共有两处，焊接于底架1顶侧面左端，为翘板104的固定支架。

其中，翘板104通过销轴103连接于两处三角块102之间，可绕销轴103做径向旋转，翘板左右两端面倒圆，翘板104左端向下压时，在杠杆原理下，位于销轴103右端的翘板104部分向上翘起，将底板105左端向上掀起，使料仓3倾斜。

其中，存放槽201共有两处，为梯形槽，分别焊接于前端两处立柱2前侧面和后端两处立柱2的后侧面上，用于在本装置转运过程中存放第一插板6、第二插板7和第三插板8。

其中，限位板202为三角板，共有四处，分别焊接于前端两处立柱2前侧面顶部和后端两处立柱2后侧面顶部，对翻开后的翻板5形成限位和支撑。

其中，顶板4为矩形板，焊接于立柱2顶侧面上，中心处开设有矩形阶梯沉孔，且该孔上通过合页连接有一处矩形板，可沿合页旋转，当矩形板盖到矩形阶梯沉孔时可对该孔封闭，矩形板顶侧面开设有一处斜口槽，便于用手将该板拉起，从而便于晾晒好的农作物进入到料仓3中。

其中，翻板5共有两处，为矩形板，为顶板4尺寸的一半，通过合页连接于顶板4顶侧面上，可向外翻旋转180度，向外翻转并平放时，晾晒面积增大一倍。

本实施例的具体使用方式与作用：

本发明中，底架1位于底板105底部处处于受力需要，在“田”字形的各个交叉边内侧均焊接有三角形铁块，以平衡受力，使用时将本装置行走至光线充足处，两两处翻板5向两侧翻开，并放平到限位板202上，此时翻板5原底侧面与顶板4顶侧面处于同一平面上，取出第一插板6、第二插板7和第三插板8分别插到第一插槽401、第二插槽501和第三插槽502中，在顶板4顶侧面上形成一圈围板，此时将农作物放到顶板4上晾晒即可，需要受粮时，拉开顶板上的矩形板，将农作物全部扫进料仓3即可，收粮迅速，遇到天气变化时可迅速操作，防止农作物受淋，需要将农作物装袋时，将编织袋放到出料口301处，打开挡盖302，农作物即立刻进入袋内，当粮食较少时，可踩下翘板104将料仓3倾斜，使余粮全部由出料口301排出。
