专利名: 基于动力晃动并联合水洗的循环往复式花甲清洗装置 出售状态: 未出售
专利号: 201810583301X 专利类型: 发明专利 专利分类: 农林牧渔
专利权人: 联系人 出售价格: 面议
详细介绍:

技术领域

本发明涉及花甲清洗技术领域,具体为一种基于动力晃动并联合水洗的循环往复式花甲清洗装置。

背景技术

花甲肉嫩味鲜,是贝类海鲜中的上品,含有蛋白质10%,脂肪1.2%,碳水化合物2.5%,还含有人体易吸收的各种氨基酸和维生素及钙、钾、镁、磷、铁等多种人体必需的矿物质。营养价值和美味使越来越多的人喜爱吃花甲。

在花甲清洗时,清洗过程大多为用手不停地来回摇晃容器,花甲晕了,会吐出不少泥沙,用水洗一洗,将泥沙清洗出来,在手摇的过程中,力度难以掌控,力度过大容易导致花甲外壳破碎,力度较小使吐出的泥沙量较少,导致花甲内部清洗不干净,如中国专利公告号为CN205947037U公开了一种花甲清洗装置,电机转动,使转盘带动连杆上下往复运动,使支撑板以及网板上下抖动,使花甲翻动,水泵将水箱内的清洗水抽入到进水管中,在进入到进水腔中,在进水腔中均匀的从喷管向下喷出,对网板上的花甲冲洗,然而支撑板左侧的上下抖动幅度较小,容易导致花甲吐出的泥沙量较少,清洗不干净,支撑板右侧的上下抖动幅度较大,容易导致花甲外壳破碎。

发明内容

(一)解决的技术问题

针对现有技术的不足,本发明提供了一种基于动力晃动并联合水洗的循环往复式花甲清洗装置,解决了目前,在手摇的过程中,力度难以掌控,力度过大容易导致花甲外壳破碎,力度较小使吐出的泥沙量较少,导致花甲内部清洗不干净问题。

(二)技术方案

为实现以上目的,本发明通过以下技术方案予以实现:一种基于动力晃动并联合水洗的循环往复式花甲清洗装置,包括水箱,所述水箱的表面套接有过滤装置,所述过滤装置的内壁设置有固定螺钉,所述固定螺钉的表面与水箱的内壁螺纹连接,所述水箱的上表面连接有支撑杆,所述支撑杆的顶部固定连接有第一外壳,所述第一外壳的前后两侧均固定连接有晃动装置,所述第一外壳的内壁底部固定连接有第二外壳,所述第二外壳的前后两侧均与晃动装置靠近第一外壳中心的一侧固定连接,所述第一外壳的内壁底部并位于第二外壳的内壁固定连接有驱动装置,所述驱动装置的顶部贯穿第二外壳并延伸至第二外壳的外部,所述驱动装置的表面固定连接有第一锥形齿轮,所述第二外壳的内壁并位于驱动装置的前后两侧均固定连接有第一固定板,所述第一固定板的内壁固定连接有第一轴承,所述第一轴承的内壁与晃动装置的表面固定连接,所述晃动装置靠近驱动装置的一侧固定连接有第二锥形齿轮,所述第一锥形齿轮的表面与第二锥形齿轮的表面相互配合,所述第一外壳的内壁底部并位于第二外壳的左右两侧均固定连接有推动装置,所述推动装置的上表面设置有清洗箱,所述清洗箱的底部固定连接有筛选网,所述晃动装置靠近清洗箱的一侧固定连接有固定装置,所述清洗箱的表面左右两侧均开设有固定槽,所述固定槽的内壁与固定装置的表面相互配合,所述第一外壳的底部并位于第二外壳的左右两侧均固定连通有第一管道,所述第一管道的底部贯穿水箱并延伸至水箱内部,所述水箱的上表面并位于左右第一管道之间固定连接有水泵,所述水泵的进水端固定连通有第二管道,所述第二管道的底部贯穿水箱并延伸至水箱内部,所述第二管道的表面与过滤装置的内部滑动连接,所述水泵的出水端固定连接有三通管,所述三通管的左右两侧均通过法兰盘固定连接有旋转管道,所述旋转管道的底部固定连接有喷头,所述第一外壳的左右两侧均固定连接有支撑块,所述支撑块的内壁与旋转管道表面滑动连接。

优选的,所述过滤装置包括过滤板、连接杆、支撑板和卡块,所述过滤板的内壁孔径为一微米至三微米,所述过滤板的内壁与第二管道的表面滑动连接,所述过滤板的表面与水箱的表面滑动连接,所述过滤板底部固定连接有连接杆,所述连接杆的底部固定连接有支撑板,所述支撑板的表面与水箱的内壁相互配合,所述支撑板的左右两侧均固定连接有卡块,所述卡块的表面与水箱的内壁相互配合,所述卡接的内壁设置有固定螺钉。

优选的,所述晃动装置包括第三外壳、滑槽、第一支撑架、第一滚珠、晃动架、滑块、第一转轴、第二轴承、连接块、第二固定板、第三轴承、第二转轴、第二滚珠和推动杆,所述第三外壳靠近第一外壳的一侧与第一外壳的表面固定连接,所述第三外壳的内壁左右两侧均开设有滑槽,所述第三外壳的内壁远离第一外壳的一侧连接有第一支撑架,所述第一支撑架的内壁设置有第一滚珠,所述第一滚珠靠近第一外壳的一侧固定连接有晃动架,所述晃动架的左右两侧均固定连接有滑块,所述滑块的表面与滑槽的内壁滑动连接,所述晃动架靠近第一外壳的一侧固定连接有第一转轴,所述第一转轴的表面固定连接有第二轴承,所述第二轴承的表面固定连接有连接块,所述第三外壳的内壁靠近第一外壳的一侧固定连接有第二固定板,所述第二固定板的内壁固定固定连接有第三轴承,所述第三轴承的内壁固定连接有第二转轴,所述第二转轴的表面靠近第一滚珠的一侧与连接块的内壁固定连接,所述第二转轴靠近第一锥形齿轮的一侧与第二锥形齿轮远离第一锥形齿轮的一侧固定连接,所述晃动架的内壁滑动连接有第二滚珠,所述第二滚珠靠近第一外壳的一侧固定连接有推动杆,所述推动杆靠近清洗箱的一侧贯穿第二固定板并延伸至第二固定板外部,所述推动杆靠近清洗箱的一侧与固定装置远离清洗箱的一侧固定连接。

优选的,所述驱动装置第二支撑架、驱动电机和第三转轴,所述第二支撑架的底部与第一外壳的内壁底部固定连接,所述第二支撑架的内壁固定连接有驱动电机,所述驱动电机的输出端通过联轴器固定连接有第三转轴,所述第三转轴的顶部贯穿第二外壳并延伸至第二外壳外部,所述第三转轴的表面与第一锥形齿轮的内壁固定连接。

优选的,所述推动装置包括第一弹簧、推动块和过水孔,所述第一弹簧的底部与第一外壳的内壁底部固定连接,所述第一弹簧的顶部固定连接有推动块,所述推动块的表面左右两侧分别与第一外壳的内壁和第二外壳的表面滑动连接,所述推动块的上表面开设有过水孔。

优选的,所述固定装置包括第三固定板、固定杆、把手、第二弹簧、导向槽和导向块,所述第三固定板远离清洗箱的一侧与推动杆靠近清洗箱的一侧固定连接,所述第三固定板的内壁设置有固定杆,所述固定杆远离清洗箱的一侧固定连接有把手,所述把手的内壁与推动杆的表面滑动连接,所述固定杆的表面套接有第二弹簧,所述第二弹簧的左右两侧分别与把手靠近清洗箱的一侧与第三固定板远离清洗箱的一侧固定连接,所述第三固定板的左右两侧均开设有导向槽,所述固定杆表面的左右两侧均固定连接有导向块,所述导向槽的内壁与导向块的表面滑动连接,所述固定块的表面与固定槽的内壁相互配合。

优选的,所述旋转管道包括第三管道、第四管道、套环、圆环、第三滚珠和凹槽,所述三通管的左右两侧均通过法兰盘固定连接有第三管道,所述第三管道的顶部设置有第四管道,所述第三管道的表面顶部与第四管道的表面底部均套接有套环,所述套环的内壁上下两侧均连接有圆环,所述圆环的内壁设置有第三滚珠,所述第三管道的表面顶部与第四管道的表面底部均开设有凹槽,所述第三滚珠的表面与凹槽的内壁滑动连接,所述第四管道的底部固定连接有喷头,所述第三管道的表面和第四管道的表面均与支撑块的内壁滑动连接。

优选的,所述筛选网的内壁孔径为一毫米至三毫米。

(三)有益效果

本发明提供了一种基于动力晃动并联合水洗的循环往复式花甲清洗装置。具备以下有益效果:

(1)、该基于动力晃动并联合水洗的循环往复式花甲清洗装置,通过设置水箱、晃动装置、驱动装置、第一锥形齿轮、第二锥形齿轮和清洗箱,将盛放有花甲的清洗箱放置在前后固定装置之间,按动清洗箱,在第二弹簧作用下,使固定杆插入固定槽内部,将清洗箱与固定装置固定在一起,打开驱动装置,使第一锥形齿轮转动,通过第二锥形齿轮使连接块转动,在连接块的作用使晃动架前后往复晃动,通过推动杆推动清洗箱前后往复运动,将清洗箱内部的滑动晃晕,使花甲将内部的泥沙吐出来,晃动花甲的力恒定,防止晃动花甲的力过大或过小,导致花甲清洗不干净,从而有效的解决了目前,在手摇的过程中,力度难以掌控,力度过大容易导致花甲外壳破碎,力度较小使吐出的泥沙量较少,导致花甲内部清洗不干净问题。

(2)、该基于动力晃动并联合水洗的循环往复式花甲清洗装置,通过设置过滤装置、筛选网、固定装置、水泵、第二管道、三通管、旋转管道和喷头,打开水泵,使水箱内部的水通过喷头喷出,对花甲进行清洗,清洗箱内部的泥沙跟随水流,依次通过筛选板、过水孔和第一管道进入水箱内部,将花甲与泥沙分离开,防止泥沙再次进入花甲内部,过滤板对泥沙起到过滤作用,将清洗后的水中泥沙过滤出来,过滤后的水进入第二管道内部再次利用,使水箱内的水可以循环利用,降低水资源的浪费。

(3)、该基于动力晃动并联合水洗的循环往复式花甲清洗装置,通过设置推动装置,清洗完成后,拉动把手,使固定杆退出固定槽内部,将清洗箱与固定装置分离开,第一弹簧推动推动块,使清洗箱向上移动,防止松开把手后,第二弹簧拉动把手,使固定杆再次插入固定槽内,不便于将清洗箱取出。

(4)、该基于动力晃动并联合水洗的循环往复式花甲清洗装置,通过设置旋转管道,第四管道可以转动,清洗完成后,将喷头转至第一外壳外部,防止取出清洗箱时,喷头对清洗箱起到阻碍作用,不便于将清洗箱取出,同时,通过第三滚珠,将凹槽内壁与圆环表面之间的滑动摩擦转化为滚动摩擦,减小圆环对第三管道和第四管道,有效的提高了第三管道和第四管道的正常使用寿命。

(5)、该基于动力晃动并联合水洗的循环往复式花甲清洗装置,通过设置支撑块,支撑块对旋转管道起到支撑作用,防止该基于动力晃动并联合水洗的循环往复式花甲清洗装置工作时,旋转管道发生晃动,导致旋转管道与三通管连接处断裂。

附图说明

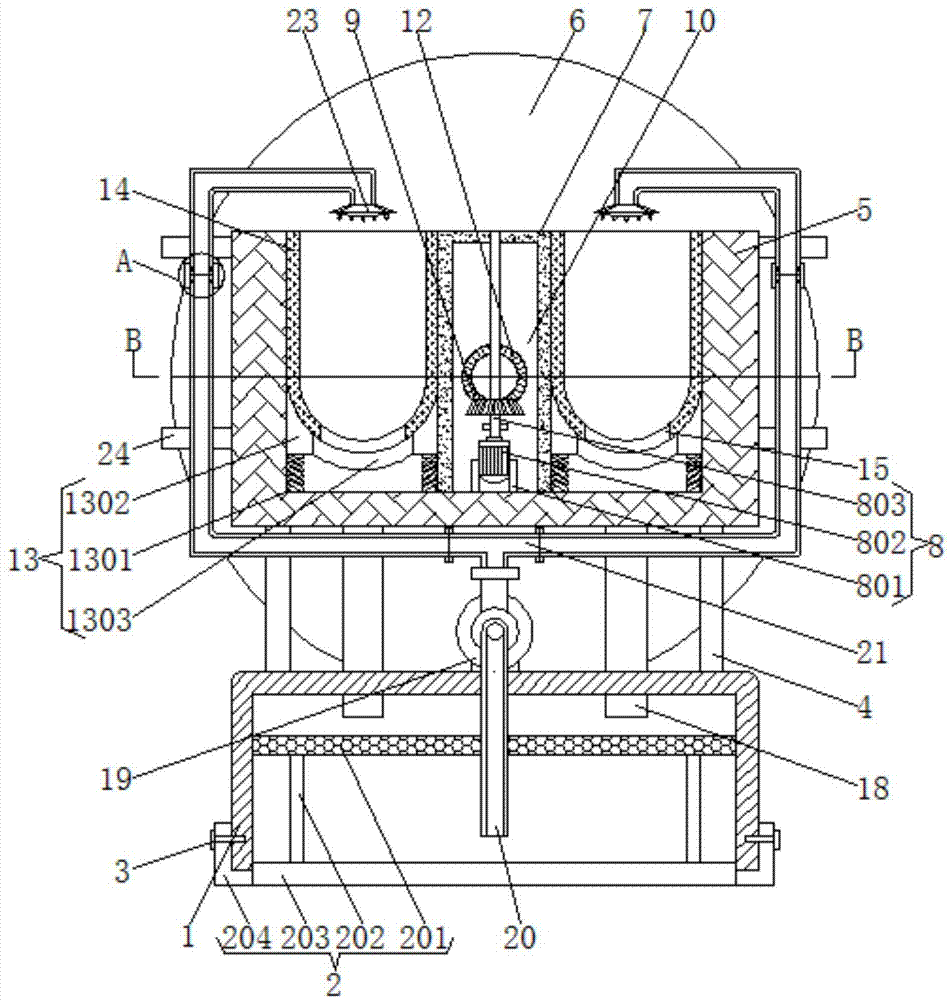

图1为本发明结构示意图;

图2为本发明图1中A处放大图;

图3为本发明图1中B-B处剖视图;

图4为本发明图3中C处放大图;

图5为本发明结构的侧视图。

图中:1水箱、2过滤装置、201过滤板、202连接杆、203支撑板、204卡块、3固定螺钉、4支撑杆、5第一外壳、6晃动装置、601第三外壳、602滑槽、603第一支撑架、604第一滚珠、605晃动架、606滑块、607第一转轴、608第二轴承、609连接块、610第二固定板、611第三轴承、612第二转轴、613第二滚珠、614推动杆、7第二外壳、8驱动装置、801第二支撑架、802驱动电机、803第三转轴、9第一锥形齿轮、10第一固定板、11第一轴承、12第二锥形齿轮、13推动装置、1301第一弹簧、1302推动块、1303过水孔、14清洗箱、15筛选网、16固定装置、1601第三固定板、1602固定杆、1603把手、1604第二弹簧、1605导向槽、1606导向块、17固定槽、18第一管道、19水泵、20第二管道、21三通管、22旋转管道、2201第三管道、2202第四管道、2203套环、2204圆环、2205第三滚珠、2206凹槽、23喷头、24支撑块。

具体实施方式

以下实施例所用材料,方法和仪器,未经特殊说明,均为本领域常规材料,方法和仪器,本领域普通技术人员均可通过商业渠道获得。

在本发明以下的描述中,需要说明的是,术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”和“竖着”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本发明和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本发明的限制。

在本发明以下的描述中,需要说明的是,除非另有明确规定和限定,术语“安装”、“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是直接连接,亦可以是通过中间媒介间接连接,可以是两个部件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本发明中的具体含义。

此外,在本发明以下的描述中,除非另有说明,“多个”、“多组”、“多根”的含义是两个或两个以上。

下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。基于本发明中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本发明保护的范围。

请参阅图1-5,本发明提供一种技术方案:一种基于动力晃动并联合水洗的循环往复式花甲清洗装置,包括水箱1,水箱1的表面套接有过滤装置2,过滤装置2的内壁设置有固定螺钉3,固定螺钉3的表面与水箱1的内壁螺纹连接,通过固定螺钉3,将过滤装置2与水箱1固定在一起,水箱1的上表面连接有支撑杆4,支撑杆4的顶部固定连接有第一外壳5,支撑杆4对第一外壳5起到支撑作用,第一外壳5的前后两侧均固定连接有晃动装置6,第一外壳5的内壁底部固定连接有第二外壳7,第二外壳7的前后两侧均与晃动装置6靠近第一外壳5中心的一侧固定连接,第一外壳5的内壁底部并位于第二外壳7的内壁固定连接有驱动装置8,驱动装置8的顶部贯穿第二外壳7并延伸至第二外壳7的外部,驱动装置8的表面固定连接有第一锥形齿轮9,第二外壳7的内壁并位于驱动装置8的前后两侧均固定连接有第一固定板10,第一固定板10的内壁固定连接有第一轴承11,第一轴承11的内壁与晃动装置6的表面固定连接,晃动装置6靠近驱动装置8的一侧固定连接有第二锥形齿轮12,第一锥形齿轮9的表面与第二锥形齿轮12的表面相互配合,第一锥形齿轮9转动,通过第二锥形齿轮12带动连接块609转动,第一外壳5的内壁底部并位于第二外壳7的左右两侧均固定连接有推动装置13,推动装置13的上表面设置有清洗箱14,清洗箱14的底部固定连接有筛选网15,筛选网15的内壁孔径为一毫米至三毫米,晃动装置6靠近清洗箱14的一侧固定连接有固定装置16,清洗箱14的表面左右两侧均开设有固定槽17,固定槽17的内壁与固定装置16的表面相互配合,第一外壳5的底部并位于第二外壳7的左右两侧均固定连通有第一管道18,第一管道18的底部贯穿水箱1并延伸至水箱1内部,水箱1的上表面并位于左右第一管道18之间固定连接有水泵19,水泵19的进水端固定连通有第二管道20,第二管道20的底部贯穿水箱1并延伸至水箱1内部,第二管道20的表面与过滤装置2的内部滑动连接,水泵19的出水端固定连接有三通管21,三通管21的左右两侧均通过法兰盘固定连接有旋转管道22,旋转管道22的底部固定连接有喷头23,第一外壳5的左右两侧均固定连接有支撑块24,支撑块24的内壁与旋转管道22表面滑动连接,通过设置支撑块24,支撑块24对旋转管道22起到支撑作用,防止该基于动力晃动并联合水洗的循环往复式花甲清洗装置工作时,旋转管道22发生晃动,导致旋转管道22与三通管21连接处断裂。

过滤装置2包括过滤板201、连接杆202、支撑板203和卡块204,过滤板201的内壁孔径为一微米至三微米,过滤板201的内壁与第二管道20的表面滑动连接,过滤板201的表面与水箱1的表面滑动连接,过滤板201底部固定连接有连接杆202,连接杆202的底部固定连接有支撑板203,支撑板203的表面与水箱1的内壁相互配合,支撑板203的左右两侧均固定连接有卡块204,卡块204的表面与水箱1的内壁相互配合,卡接的内壁设置有固定螺钉3,通过设置过滤装置2、筛选网15、固定装置16、水泵19、第二管道20、三通管21、旋转管道22和喷头23,打开水泵19,使水箱1内部的水通过喷头23喷出,对花甲进行清洗,清洗箱14内部的泥沙跟随水流,依次通过筛选板、过水孔1303和第一管道18进入水箱1内部,将花甲与泥沙分离开,防止泥沙再次进入花甲内部,过滤板201对泥沙起到过滤作用,将清洗后的水中泥沙过滤出来,过滤后的水进入第二管道20内部再次利用,使水箱1内的水可以循环利用,降低水资源的浪费。

晃动装置6包括第三外壳601、滑槽602、第一支撑架603、第一滚珠604、晃动架605、滑块606、第一转轴607、第二轴承608、连接块609、第二固定板610、第三轴承611、第二转轴612、第二滚珠613和推动杆614,第三外壳601靠近第一外壳5的一侧与第一外壳5的表面固定连接,第三外壳601的内壁左右两侧均开设有滑槽602,第三外壳601的内壁远离第一外壳5的一侧连接有第一支撑架603,第一支撑架603的内壁设置有第一滚珠604,第一滚珠604靠近第一外壳5的一侧固定连接有晃动架605,晃动架605的左右两侧均固定连接有滑块606,滑块606的表面与滑槽602的内壁滑动连接,滑槽602对滑块606起到导向和限位作用,晃动架605靠近第一外壳5的一侧固定连接有第一转轴607,第一转轴607的表面固定连接有第二轴承608,第二轴承608的表面固定连接有连接块609,连接块609转动,使晃动架605前后往复晃动,第三外壳601的内壁靠近第一外壳5的一侧固定连接有第二固定板610,第二固定板610的内壁固定固定连接有第三轴承611,第三轴承611的内壁固定连接有第二转轴612,第三轴承611对第二转轴612起到固定作用,第二转轴612的表面靠近第一滚珠604的一侧与连接块609的内壁固定连接,第二转轴612靠近第一锥形齿轮9的一侧与第二锥形齿轮12远离第一锥形齿轮9的一侧固定连接,晃动架605的内壁滑动连接有第二滚珠613,第二滚珠613靠近第一外壳5的一侧固定连接有推动杆614,推动杆614靠近清洗箱14的一侧贯穿第二固定板610并延伸至第二固定板610外部,推动杆614靠近清洗箱14的一侧与固定装置16远离清洗箱14的一侧固定连接,晃动架605前后往复晃动,通过推动杆614推动清洗箱14前后往复运动,将清洗箱14内部的滑动晃晕,使花甲将内部的泥沙吐出来。

驱动装置8第二支撑架801、驱动电机802和第三转轴803,第二支撑架801的底部与第一外壳5的内壁底部固定连接,第二支撑架801的内壁固定连接有驱动电机802,驱动电机802的输出端通过联轴器固定连接有第三转轴803,第三转轴803的顶部贯穿第二外壳7并延伸至第二外壳7外部,第三转轴803的表面与第一锥形齿轮9的内壁固定连接。

推动装置13包括第一弹簧1301、推动块1302和过水孔1303,第一弹簧1301的底部与第一外壳5的内壁底部固定连接,第一弹簧1301的顶部固定连接有推动块1302,推动块1302的表面左右两侧分别与第一外壳5的内壁和第二外壳7的表面滑动连接,推动块1302的上表面开设有过水孔1303,通过设置推动装置13,清洗完成后,拉动把手1603,使固定杆1602退出固定槽17内部,将清洗箱14与固定装置16分离开,第一弹簧1301推动推动块1302,使清洗箱14向上移动,防止松开把手1603后,第二弹簧1604拉动把手1603,使固定杆1602再次插入固定槽17内,不便于将清洗箱14取出。

固定装置16包括第三固定板1601、固定杆1602、把手1603、第二弹簧1604、导向槽1605和导向块1606,第三固定板1601远离清洗箱14的一侧与推动杆614靠近清洗箱14的一侧固定连接,第三固定板1601的内壁设置有固定杆1602,固定杆1602远离清洗箱14的一侧固定连接有把手1603,把手1603的内壁与推动杆614的表面滑动连接,固定杆1602的表面套接有第二弹簧1604,第二弹簧1604的左右两侧分别与把手1603靠近清洗箱14的一侧与第三固定板1601远离清洗箱14的一侧固定连接,第二弹簧1604的把手1603拉动作用,使固定杆1602插入固定槽17内部,第三固定板1601的左右两侧均开设有导向槽1605,固定杆1602表面的左右两侧均固定连接有导向块1606,导向槽1605的内壁与导向块1606的表面滑动连接,导向槽1605对导向块1606起到导向和限位作用,固定块的表面与固定槽17的内壁相互配合。

旋转管道22包括第三管道2201、第四管道2202、套环2203、圆环2204、第三滚珠2205和凹槽2206,三通管21的左右两侧均通过法兰盘固定连接有第三管道2201,第三管道2201的顶部设置有第四管道2202,第三管道2201的表面顶部与第四管道2202的表面底部均套接有套环2203,套环2203的内壁上下两侧均连接有圆环2204,圆环2204的内壁设置有第三滚珠2205,第三管道2201的表面顶部与第四管道2202的表面底部均开设有凹槽2206,第三滚珠2205的表面与凹槽2206的内壁滑动连接,第四管道2202的底部固定连接有喷头23,第三管道2201的表面和第四管道2202的表面均与支撑块24的内壁滑动连接,通过设置旋转管道22,第四管道2202可以转动,清洗完成后,将喷头23转至第一外壳5外部,防止取出清洗箱14时,喷头23对清洗箱14起到阻碍作用,不便于将清洗箱14取出,同时,通过第三滚珠2205,将凹槽2206内壁与圆环2204表面之间的滑动摩擦转化为滚动摩擦,减小圆环2204对第三管道2201和第四管道2202,有效的提高了第三管道2201和第四管道2202的正常使用寿命。

该基于动力晃动并联合水洗的循环往复式花甲清洗装置工作时,将盛放有花甲的清洗箱14放置在前后固定装置16之间,按动清洗箱14,在第二弹簧1604作用下,使固定杆1602插入固定槽17内部,将清洗箱14与固定装置16固定在一起,打开驱动装置8,使第一锥形齿轮9转动,通过第二锥形齿轮12使连接块609转动,在连接块609的作用使晃动架605前后往复晃动,通过推动杆614推动清洗箱14前后往复运动,将清洗箱14内部的滑动晃晕,使花甲将内部的泥沙吐出来,打开水泵19,使水箱1内部的水通过喷头23喷出,对花甲进行清洗,清洗箱14内部的泥沙跟随水流,依次通过筛选板、过水孔1303和第一管道18进入水箱1内部,将花甲与泥沙分离开,过滤板201对泥沙起到过滤作用,将清洗后的水中泥沙过滤出来,过滤后的水进入第二管道20内部再次利用,清洗完成后,拉动把手1603,使固定杆1602退出固定槽17内部,将清洗箱14与固定装置16分离开,第一弹簧1301推动推动块1302,使清洗箱14向上移动,将喷头23转至第一外壳5外部,将清洗箱14取出。

综上所述,该基于动力晃动并联合水洗的循环往复式花甲清洗装置,通过设置水箱1、晃动装置6、驱动装置8、第一锥形齿轮9、第二锥形齿轮12和清洗箱14,将盛放有花甲的清洗箱14放置在前后固定装置16之间,按动清洗箱14,在第二弹簧1604作用下,使固定杆1602插入固定槽17内部,将清洗箱14与固定装置16固定在一起,打开驱动装置8,使第一锥形齿轮9转动,通过第二锥形齿轮12使连接块609转动,在连接块609的作用使晃动架605前后往复晃动,通过推动杆614推动清洗箱14前后往复运动,将清洗箱14内部的滑动晃晕,使花甲将内部的泥沙吐出来,晃动花甲的力恒定,防止晃动花甲的力过大或过小,导致花甲清洗不干净,从而有效的解决了目前,在手摇的过程中,力度难以掌控,力度过大容易导致花甲外壳破碎,力度较小使吐出的泥沙量较少,导致花甲内部清洗不干净问题。

同时,通过设置过滤装置2、筛选网15、固定装置16、水泵19、第二管道20、三通管21、旋转管道22和喷头23,打开水泵19,使水箱1内部的水通过喷头23喷出,对花甲进行清洗,清洗箱14内部的泥沙跟随水流,依次通过筛选板、过水孔1303和第一管道18进入水箱1内部,将花甲与泥沙分离开,防止泥沙再次进入花甲内部,过滤板201对泥沙起到过滤作用,将清洗后的水中泥沙过滤出来,过滤后的水进入第二管道20内部再次利用,使水箱1内的水可以循环利用,降低水资源的浪费。

同时,通过设置推动装置13,清洗完成后,拉动把手1603,使固定杆1602退出固定槽17内部,将清洗箱14与固定装置16分离开,第一弹簧1301推动推动块1302,使清洗箱14向上移动,防止松开把手1603后,第二弹簧1604拉动把手1603,使固定杆1602再次插入固定槽17内,不便于将清洗箱14取出。

同时,通过设置旋转管道22,第四管道2202可以转动,清洗完成后,将喷头23转至第一外壳5外部,防止取出清洗箱14时,喷头23对清洗箱14起到阻碍作用,不便于将清洗箱14取出,同时,通过第三滚珠2205,将凹槽2206内壁与圆环2204表面之间的滑动摩擦转化为滚动摩擦,减小圆环2204对第三管道2201和第四管道2202,有效的提高了第三管道2201和第四管道2202的正常使用寿命。

同时,通过设置支撑块24,支撑块24对旋转管道22起到支撑作用,防止该基于动力晃动并联合水洗的循环往复式花甲清洗装置工作时,旋转管道22发生晃动,导致旋转管道22与三通管21连接处断裂。

该文中出现的电器元件均与外界的主控器及220V市电电连接,并且主控器可为计算机等起到控制的常规已知设备。

尽管已经示出和描述了本发明的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本发明的范围由所附权利要求及其等同物限定。
