技术领域

本发明涉及兽医技术领域，具体为一种用于水牛皮肤表面的驱虫涂药用自甩式绑尾治疗器。

背景技术

兽医通常通过使用药物和器材对兽类进行治疗，防治兽类的疾病，水牛是一种常见的体形较大的家禽，相对于其它的牛类和家禽而言，水牛的附体毛很少，水牛的皮肤在夏季极容易干燥破裂，破裂的皮肤容易引来很多蝇虫，这些蝇虫可能会携带病毒，甚至对水牛造成严重的损伤。

水牛在摆脱蝇虫的方法中常见的有两种，一种是躺在水中避免蝇虫的叮咬，另一种就是使用牛尾巴驱赶蚊虫，水牛的牛尾巴非常的灵活，水牛的尾巴较长，可以扑打身上的蚊虫，其根部可以扑打在它的臀部，水牛的臀部较宽，另外水牛的尾尖部分有长毛，长毛部分可以扑打在脊背部，但是仅仅依靠自身的能力去驱赶蚊虫，效果是很不明显的，蝇虫可以轻易灵活的避开尾巴，然后继续叮咬，水牛招引蚊虫也会给周围的环境带来不好的影响，但是人工驱赶也并不方便，大多数都是在水牛的居住地喷洒药物，可是水牛的皮肤表面仍然可以栖息和吸引蚊虫，另外，如果依靠人工在牛身上涂药水，不仅需要经常涂抹，工作难度大，而且不能随时随地涂抹，如果人工喷药，不仅不太方便涂抹到合适的位置，也不方便单独个体涂抹，不能贴近源头解决问题，一般的驱赶水牛身上蝇虫的方法不太方便适用于单体，且驱赶的效果较差，所以需要一种用于水牛皮肤表面的驱虫涂药用自甩式绑尾治疗器，

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种用于水牛皮肤表面的驱虫涂药用自甩式绑尾治疗器，解决了一般的驱赶水牛身上蝇虫的方法不太方便适用于单体，且驱赶的效果较差的问题。

(二)技术方案

为实现以上目的，本发明通过以下技术方案予以实现：一种用于水牛皮肤表面的驱虫涂药用自甩式绑尾治疗器，包括便携手柄，尾根驱虫治疗机构、尾尖驱虫治疗机构，所述便携手柄的表面焊接有手柄连接圈，便携手柄的表面粘接有柔性橡胶驱牛鞭，柔性橡胶驱牛鞭的材料包括橡胶，柔性橡胶驱牛鞭的表面粘接有鞭尾连接杆，鞭尾连接杆的剖视图呈梯形状，鞭尾连接杆的表面可以与尾尖驱虫治疗机构连接，便携手柄的表面开设有防滑连接槽，防滑连接槽的内壁呈弧形状，防滑连接槽的内壁粘接有防滑橡胶块，防滑橡胶块的表面呈弧形状。

优选的，所述尾根驱虫治疗机构包括尾根连接橡胶环，尾根连接橡胶环的材料包括橡胶，尾根连接橡胶环的表面粘接有尾根药液储存体，尾根药液储存体的材料包括橡胶，尾根药液储存体的内壁与尾根连接橡胶环的表面之间设置有尾根药液储存腔，尾根药液储存体的表面开设有尾根药液进药口，尾根药液进药口的内壁螺纹连接有尾根进药螺栓，尾根药液储存体的表面粘接有尾根吸水海绵，尾根吸水海绵的表面套接尾根防护布袋，尾根药液储存体的表面开设有尾根出药口，尾根出药口的一端与尾根吸水海绵的表面粘接。

优选的，所述尾根药液储存体的表面开设有铁片滑槽，铁片滑槽的内壁粘接有光滑铁片，光滑铁片的表面滑动连接有药液控制板，药液控制板的表面与尾根药液储存体的内壁滑动连接，药液控制板的表面与尾根出药口的一端滑动连接，药液控制板的表面焊接有第一连接圈，第一连接圈的表面绑接有连接控制绳，药液控制板的表面焊接有复位控制杆，复位控制杆的表面焊接有复位弹片，复位弹片远离复位控制杆的一端与尾根药液储存体的内壁粘接。

优选的，所述尾根连接橡胶环的表面粘接有尾根绑接环，尾根绑接环的内壁滑动连接有尾根绑接皮带，尾根绑接皮带的表面与尾根连接橡胶环的表面滑动连接，尾根绑接皮带的表面设置有按扣。

优选的，所述尾尖驱虫治疗机构包括尾尖连接环和尾尖压紧机构，尾尖连接环的表面焊接有第二连接圈，第二连接圈的表面与连接控制绳的一端绑接，尾尖连接环的表面焊接有支撑块，支撑块的表面粘接有尾尖药液储存体，尾尖药液储存体的材料包括橡胶，尾尖药液储存体的表面与尾尖连接环的表面粘接，尾尖连接环的表面与尾尖药液储存体的内壁之间设置有尾尖药液储存腔。

优选的，所述尾尖药液储存体的表面开设有尾尖药液进药口，尾尖药液进药口的内壁螺纹连接尾尖进药螺栓，尾尖药液储存体的表面粘接有尾尖吸水海绵，尾尖吸水海绵的表面套接尾尖防护布袋，尾尖药液储存体的表面套接有若干个尾尖出药管，尾尖防护布袋的表面绑接有若干个甩尾毛，甩尾毛的表面绑接有防滴漏海绵。

优选的，所述尾尖药液储存体的表面开设有气体控制口，气体控制口的一端与尾尖吸水海绵的表面粘接，气体控制口的另一端与尾尖药液储存腔连通，气体控制口的内壁开设有气体控制槽，气体控制槽的内壁滑动连接有空心浮力球，气体控制槽的内壁靠近尾尖吸水海绵的一端呈圆弧形状，且可以与空心浮力球的表面贴合，气体控制槽的内壁靠近尾尖药液储存腔的一端呈锐角形状。

优选的，所述尾尖压紧机构包括弹力滑槽和弧形槽，弹力滑槽开设在尾尖连接环的内壁上，弹力滑槽的内壁设置有弹簧，弹力滑槽的内壁滑动连接有伸缩管，伸缩管的表面与弹力滑槽的内壁均称梯形状，伸缩管的内壁滑动连接有伸缩杆，伸缩管的表面螺纹连接有固定螺栓，伸缩杆的表面焊接有弧形垫片，弧形垫片的内壁粘接有弧形橡胶垫，弧形橡胶垫的剖视图呈梯形状。

优选的，所述弧形槽的内壁设置有轴承，轴承的内圈焊接有转轴，转轴的表面绑接有拉绳，拉绳远离转轴的一端贯穿并延伸至弹力滑槽的内部，拉绳的一端与伸缩管的表面绑接，转轴的表面焊接有连接压杆，连接压杆的表面焊接有弧形压块，弧形压块的表面粘接有橡胶防滑垫。

(三)有益效果

(1)本发明通过设置尾根驱虫治疗机构，使用时，牛尾甩动尾尖部分的尾尖驱虫治疗机构，尾尖驱虫治疗机构会扯动连接控制绳，连接控制绳通过第一连接圈拉动药液控制板，药液控制板滑动将尾根出药口露出，尾根药液储存腔内部的药水会通过尾根出药口流到尾根吸水海绵的表面，牛尾根部会将尾根驱虫治疗机构拍打在臀部位置，药水会通过尾根吸水海绵和尾根防护布袋渗透出去并粘在牛臀部位置，一方面可以驱赶蝇虫，另一方面可以涂抹药物到合适的位置，减少蝇虫的干扰。

(2)本发明通过设置药液控制板，一方面，药液控制板表面的第一连接圈和连接控制绳可以加强尾根驱虫治疗机构与尾尖驱虫治疗机构的联系，方便控制药液控制板的滑动，另一方面复位控制杆表面的复位弹片可以推动药液控制板重新将尾根出药口堵住，如此可以使得药液控制板不断的伸缩，进而避免药物一次性完全流出尾根药液储存腔。

(3)本发明通过设置尾根吸水海绵，第一方面，尾根吸水海绵具有弹性，可以减少牛的疼痛感，第二方面，尾根吸水海绵可以吸水，方便药物吸入到尾根吸水海绵上，然后拍打挤压到牛身上，第三方面，尾根吸水海绵具有饱和性，水吸收到一定量，会停止吸水，避免药物的浪费。

(4)本发明通过设置尾根防护布袋,一方面，尾根防护布袋可以避免尾根吸水海绵在摩擦的过程中损坏，另一方面，尾根防护布袋也可以在尾根吸水海绵的表面将饱和的药水拦截，减少药水的浪费。

(5)本发明通过设置尾尖驱虫治疗机构，牛尾甩动尾尖部分的尾尖驱虫治疗机构，尾尖药液储存腔内部的药液在惯性的作用下会通过尾尖出药管露出并流到甩尾毛上，药液顺在甩尾毛拍打到牛背上，不仅可以驱赶牛身上的蝇虫，也可以在恰当的位置涂抹药物。

(6)本发明通过设置防滴漏海绵，一方面防滴漏海绵可以蓄积甩尾毛端部的药液，避免药液通过甩尾毛尾部甩出去，造成浪费，另一方面也可以将药液挤压到牛背上防治蝇虫。

(7)本发明通过设置空心浮力球,一方面，当甩动尾尖驱虫治疗机构时，空心浮力球沿着倾斜的气体控制口滑动气体控制槽的一端，同时气体可以通过气体控制槽和空心浮力球之间的间隙进入尾尖药液储存腔内部，方便控制尾尖药液储存腔内部压力，便于药液通过尾尖出药管甩出去，另一方面，尾尖驱虫治疗机构在甩动时液体进入气体控制口内部，空心浮力球会先滑向气体控制槽的一端与弧面贴紧将气体控制口堵住，避免流失过多的药液。

(8)本发明通过设置尾尖压紧机构,尾尖驱虫治疗机构被甩动时，尾尖连接环相对弧形垫片发生位移，尾尖连接环在弹力滑槽内壁上滑动并冲撞弹力滑槽的内壁，方便药物在惯性的作用下甩出去，弹簧方便通过伸缩管和伸缩杆将尾尖连接环复位，拉绳拉动转轴，转轴通过连接压杆带动弧形压块转动，弧形压块表面的橡胶防滑垫接触并压住弧形垫片，甩动的力度越大，压的越紧，避免装置的损坏和脱落。

(9)本发明通过设置便携手柄、柔性橡胶驱牛鞭、鞭尾连接杆，当不绑在牛尾上时，可以将鞭尾连接杆与尾尖驱虫治疗机构连接，将第二连接圈与手柄连接圈连接，通过便携手柄、柔性橡胶驱牛鞭和鞭尾连接杆控制尾尖驱虫治疗机构，一方面可以驱赶牛，另一方面可以向牛身上涂药和驱赶蝇虫。

(10)本发明通过绑在牛尾上，可以借助牛自身的本能来使得尾根驱虫治疗机构和尾尖驱虫治疗机构工作并驱赶牛身上的蝇虫，不仅节省了人力，节省了药物，更达到了单体独自驱虫和涂药的效果,从而有效的解决了一般的驱赶水牛身上蝇虫的方法不太方便适用于单体，且驱赶的效果较差的问题。

附图说明

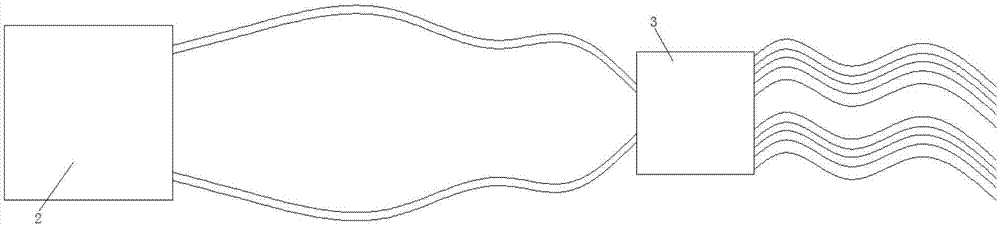

图1为本发明结构示意图；

图2为本发明尾根驱虫治疗机构剖视图；

图3为本发明尾根绑接皮带结构正视图；

图4为本发明尾尖驱虫治疗机构剖视图；

图5为本发明图4中A处结构放大图；

图6为本发明尾尖压紧机构剖视图；

图7为本发明图6中B处结构放大图；

图8为本发明伸缩管结构剖视图。

其中，1便携手柄、2尾根驱虫治疗机构、201尾根连接橡胶环、202尾根药液储存体、203尾根药液储存腔、204尾根药液进药口、205尾根进药螺栓、206尾根吸水海绵、207尾根防护布袋、208尾根出药口、209铁片滑槽、2010光滑铁片、2011药液控制板、2012第一连接圈、2013连接控制绳、2014复位控制杆、2015复位弹片、2016尾根绑接环、2017尾根绑接皮带、3尾尖驱虫治疗机构、301尾尖连接环、302尾尖压紧机构、30201弹力滑槽、30202弧形槽、30203弹簧、30204伸缩管、300205伸缩杆、30206固定螺栓、30207弧形垫片、30208弧形橡胶垫、30209转轴、302010拉绳、302011连接压杆、302012弧形压块、302013橡胶防滑垫、303第二连接圈、304支撑块、305尾尖药液储存体、306尾尖药液储存腔、307尾尖药液进药口、308尾尖进药螺栓、309尾尖吸水海绵、3010尾尖防护布袋、3011尾尖出药管、3012甩尾毛、3013防滴漏海绵、3014气体控制口、3015气体控制槽、3016空心浮力球、4手柄连接圈、5柔性橡胶驱牛鞭、6鞭尾连接杆、7防滑连接槽、8防滑橡胶块。

具体实施方式

下面将结合本发明的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1-8所示，本发明实施例提供一种用于水牛皮肤表面的驱虫涂药用自甩式绑尾治疗器，包括便携手柄1，尾根驱虫治疗机构2、尾尖驱虫治疗机构3，尾根驱虫治疗机构2包括尾根连接橡胶环201，尾根连接橡胶环201的材料包括橡胶，尾根连接橡胶环201的表面粘接有尾根药液储存体202，尾根药液储存体202的材料包括橡胶，尾根药液储存体202的内壁与尾根连接橡胶环201的表面之间设置有尾根药液储存腔203，尾根药液储存体202的表面开设有尾根药液进药口204，尾根药液进药口204的内壁螺纹连接有尾根进药螺栓205，尾根药液储存体202的表面粘接有尾根吸水海绵206，尾根吸水海绵206的表面套接尾根防护布袋207，尾根药液储存体202的表面开设有尾根出药口208，尾根出药口208的一端与尾根吸水海绵206的表面粘接，尾根药液储存体202的表面开设有铁片滑槽209，铁片滑槽209的内壁粘接有光滑铁片2010，光滑铁片2010的表面滑动连接有药液控制板2011，药液控制板2011的表面与尾根药液储存体202的内壁滑动连接，药液控制板2011的表面与尾根出药口208的一端滑动连接，药液控制板2011的表面焊接有第一连接圈2012，第一连接圈2012的表面绑接有连接控制绳2013，药液控制板2011的表面焊接有复位控制杆2014，复位控制杆2014的表面焊接有复位弹片2015，复位弹片2015远离复位控制杆2014的一端与尾根药液储存体202的内壁粘接，尾根连接橡胶环201的表面粘接有尾根绑接环2016，尾根绑接环2016的内壁滑动连接有尾根绑接皮带2017，尾根绑接皮带2017的表面与尾根连接橡胶环201的表面滑动连接，尾根绑接皮带2017的表面设置有按扣，尾尖驱虫治疗机构3包括尾尖连接环301和尾尖压紧机构302，尾尖连接环301的表面焊接有第二连接圈303，第二连接圈303的表面与连接控制绳2013的一端绑接，尾尖连接环301的表面焊接有支撑块304，支撑块304的表面粘接有尾尖药液储存体305，尾尖药液储存体305的材料包括橡胶，尾尖药液储存体305的表面与尾尖连接环301的表面粘接，尾尖连接环301的表面与尾尖药液储存体305的内壁之间设置有尾尖药液储存腔306，尾尖药液储存体305的表面开设有尾尖药液进药口307，尾尖药液进药口307的内壁螺纹连接尾尖进药螺栓308，尾尖药液储存体305的表面粘接有尾尖吸水海绵309，尾尖吸水海绵309的表面套接尾尖防护布袋3010，尾尖药液储存体305的表面套接有若干个尾尖出药管3011，尾尖防护布袋3010的表面绑接有若干个甩尾毛3012，甩尾毛3012的表面绑接有防滴漏海绵3013，尾尖药液储存体305的表面开设有气体控制口3014，气体控制口3014的一端与尾尖吸水海绵309的表面粘接，气体控制口3014的另一端与尾尖药液储存腔306连通，气体控制口3014的内壁开设有气体控制槽3015，气体控制槽3015的内壁滑动连接有空心浮力球3016，气体控制槽3015的内壁靠近尾尖吸水海绵309的一端呈圆弧形状，且可以与空心浮力球3016的表面贴合，气体控制槽3015的内壁靠近尾尖药液储存腔306的一端呈锐角形状，尾尖压紧机构302包括弹力滑槽30201和弧形槽30202，弹力滑槽30201开设在尾尖连接环301的内壁上，弹力滑槽30201的内壁设置有弹簧30203，弹力滑槽30201的内壁滑动连接有伸缩管30204，伸缩管30204的表面与弹力滑槽30201的内壁均称梯形状，伸缩管30204的内壁滑动连接有伸缩杆30205，伸缩管30204的表面螺纹连接有固定螺栓30206，伸缩杆30205的表面焊接有弧形垫片30207，弧形垫片30207的内壁粘接有弧形橡胶垫30208，弧形橡胶垫30208的剖视图呈梯形状，弧形槽30202的内壁设置有轴承，轴承的内圈焊接有转轴30209，转轴30209的表面绑接有拉绳302010，拉绳302010远离转轴30209的一端贯穿并延伸至弹力滑槽30201的内部，拉绳302010的一端与伸缩管30204的表面绑接，转轴30209的表面焊接有连接压杆302011，连接压杆302011的表面焊接有弧形压块302012，弧形压块302012的表面粘接有橡胶防滑垫302013，便携手柄1的表面焊接有手柄连接圈4，便携手柄1的表面粘接有柔性橡胶驱牛鞭5，柔性橡胶驱牛鞭5的材料包括橡胶，柔性橡胶驱牛鞭5的表面粘接有鞭尾连接杆6，鞭尾连接杆6的剖视图呈梯形状，鞭尾连接杆6的表面可以与尾尖驱虫治疗机构3连接，便携手柄1的表面开设有防滑连接槽7，防滑连接槽7的内壁呈弧形状，防滑连接槽7的内壁粘接有防滑橡胶块8，防滑橡胶块8的表面呈弧形状。

使用时，当需要将装置绑在牛尾上时，先打开尾根进药螺栓205和尾尖进药螺栓308，将尾根药液储存腔203内部和尾尖药液储存腔306内部灌药水，再将牛尾穿过尾根连接橡胶环201，将尾根驱虫治疗机构2放到靠近牛尾根部合适的位置，通过尾根绑接皮带2017将尾根驱虫治疗机构2固定，然后将牛尾穿过尾尖连接环301，将尾尖驱虫治疗机构3放到合适的位置，然后将连接控制绳2013分别与第二连接圈303和第一连接圈2012绑接，使得连接控制绳2013绷直，然后通过固定螺栓30206调节伸缩杆30205高度，伸缩杆30205带动弧形垫片30207和弧形橡胶垫30208贴紧牛尾巴，将尾尖驱虫治疗机构3固定在牛尾巴的尖部位置，然后将尾根吸水海绵206表面浸满药水，使用时，牛尾甩动尾尖部分的尾尖驱虫治疗机构3，尾尖驱虫治疗机构3会扯动连接控制绳2013，连接控制绳2013通过第一连接圈2012拉动药液控制板2011，药液控制板2011滑动将尾根出药口208露出，尾根药液储存腔203内部的药水会通过尾根出药口208流到尾根吸水海绵206的表面，牛尾根部会将尾根驱虫治疗机构2拍打在臀部位置，药水会通过尾根吸水海绵206和尾根防护布袋207渗透出去并粘在牛臀部位置，牛尾甩动尾尖部分的尾尖驱虫治疗机构3，尾尖药液储存腔306内部的药液在惯性的作用下会通过尾尖出药管3011露出并流到甩尾毛3012上，药液顺在甩尾毛3012拍打到牛背上，借助牛自身的本能来使得尾根驱虫治疗机构2和尾尖驱虫治疗机构3工作并驱赶牛身上的蝇虫，当不绑在牛尾上时，可以将鞭尾连接杆6与尾尖驱虫治疗机构3连接，将第二连接圈303与手柄连接圈4连接，通过便携手柄1、柔性橡胶驱牛鞭5和鞭尾连接杆6控制尾尖驱虫治疗机构3。
