技术领域

本发明属于插座技术领域，更具体的说，涉及一种双层式按压双层式按压防触电插座。

背景技术

插座是指有一个或一个以上电路接线可插入的座，通过它可插入各种接线，便于与其他电路接通，电源插座是为家用电器提供电源接口的电气设备，也是住宅电气设计中使用较多的电气附件，它与人们生活有着十密切的关系，居民搬进新居后，普遍反映电源插座数量太少，使用极不方便，造成住户私拉乱接电源线和加装插座接线板，常常引起人身电击和电气火灾事故，给人身财产安全带来重大隐患。所以，电源插座的设计也是评价住宅电气设计的重要依据。插座按照用途可分为工业用插座、电源插座和移动插座等。

电源插座的位置与数量确定对方便家用电器的使用。室内装修的美观起着重要的作用，电源插座的布置应根据室内家用电器点和家具的规划位置进行，并应密切注意与建筑装修等相关专业配合，以便确定插座位置的正确性，主要作用是在连接电源设备的端口，但安装的地方难免湿气较大，长时间的处于空气中，插座外表面直至内部都会都一定的水气，因此长时间的水气侵蚀导致短路、漏电和对内部的铜件氧化损坏，增加了危险性。

为了水气对插座的侵蚀导致短路、漏电和对内部的铜件氧化损坏的完题，现有处理方法中，均采用安装的到较高的地点或添加塑料盒盖进行遮挡，以达到解决防潮的问题。

基于上述描述，以及结合现有隔离式，利用多重阻隔水气与双层设计、采用橡皮条刮除插头表面的水气及海绵层吸潮的双重作用下达到很好水气隔离效果，于是，针对现有的除湿技术及缺失予以研究改良，提供一种双层式按压双层式按压防触电插座，以期达到更具有更加实用价值性的目的。

发明内容

为了解决上述技术问题，本发明提供一种双层式按压双层式按压防触电插座，以解决现有利用胶带进行密封确实能达到阻隔的效果，但是，管道内堵塞。

本发明一种双层式按压双层式按压防触电插座的目的与功效，由以下具体技术手段所达成：

一种双层式按压双层式按压防触电插座，该双层式按压防触电插座包括保护壳一、铜件、绝缘螺栓、导线孔、绝缘层、保护壳二、压板、海绵层、绝缘膜、橡胶孔、软胶棒、排水孔、插孔、橡皮条、防水胶条、弹簧、墙体和电源线，所述保护壳一的左侧嵌入设置有铜件，所述铜件的四周包裹有绝缘层，所述保护壳一右侧嵌入设置有导线孔，所述保护壳一的右侧上下两端贯穿设置有绝缘螺栓，所述保护壳一的左端嵌入设置有保护壳二，所述保护壳一与保护壳二之间嵌入设置有两个弹簧，所述保护壳一与保护壳二连接处外表面包裹有防水胶条，所述保护壳一与保护壳二之间通过绝缘螺栓固定连接有压板，所述压板的右侧贯穿设置有橡胶孔，所述橡胶孔的内部固定连接有软胶棒，所述保护壳二的外表面通过防水胶固定连接有绝缘膜，所述绝缘膜的外表面贯穿设置有插孔，所述插孔的外表面嵌入设置有橡皮条，所述保护壳二的内壁通过防水胶固定连接有海绵层，所述保护壳二的底端贯穿设置有排水孔，所述保护壳一的右侧通过绝缘螺栓固定连接与墙体中，所述墙体内部嵌入设置有电源线。

优选的，所述电源线通过导线孔与铜件电性连接。

优选的，所述绝缘螺栓与导线孔均与墙体之间的间隔为1cm。

优选的，所述保护壳一与保护壳二之间最大延展距离为1cm，最小为贴合。

优选的，所述橡皮条呈“一”字排列，所述橡皮条相互紧密贴合，且橡皮条呈“扁平”状。

优选的，所述软胶棒末端与日常插头前端弧度一致，且软胶棒末端弧度长于插头宽度。

优选的，所述插孔与铜件呈水平对齐。

有益效果：

1.本结构的橡皮条呈“一”字排列，橡皮条相互紧密贴合，且橡皮条呈“扁平”状,由于橡皮条是有一定弹性的，使其在插头插入插孔时会受到一定阻力，同时由于“扁平”状外形会紧密贴合与插头外表面，随着人力的将插头推进，橡皮条会将插头表面的水气刮去。

2.本结构的保护壳一与保护壳二之间最大延展距离为1cm，最小为贴合，在穿过橡皮条后进入海绵层，使其将插头外表面剩余的水气将其吸收，此时在将插头拔出，将保护壳二向保护壳一按压，使其内部海绵层与压板受压挤压进吸收的水气排出，并从保护壳二底端的排水孔排出，由于保护壳一与保护壳二之间最大延展距离为1cm，在没有插头时是不导电的，此时水气挤出后再次插入插头直至保护壳一与保护壳二贴合。

3.本结构的软胶棒末端与日常插头前端弧度一致，且软胶棒末端弧度长于插头宽度，经过以上插头外表面水气的处理，再插头插入同时进行插头前端的灰尘的挂除。

附图说明

图1为本发明的整体构示意图。

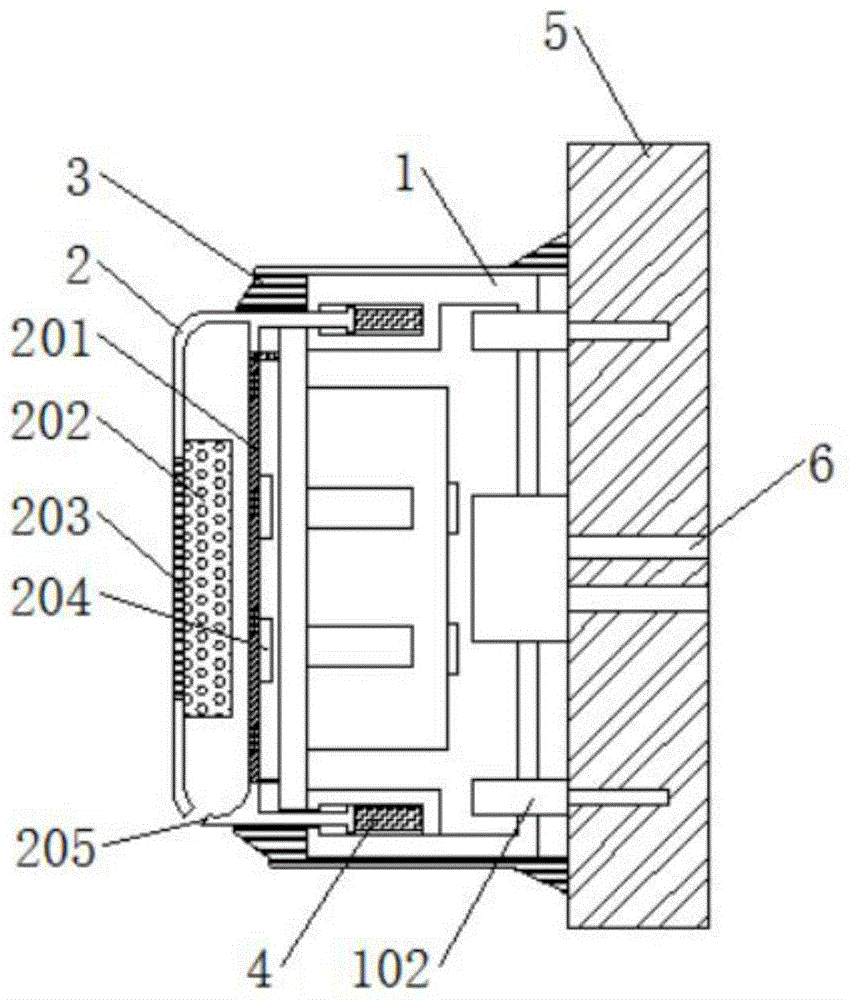

图2为本发明的整体剖面结构示意图。

图3为本发明的保护壳一剖面结构示意图。

图4为本发明的插孔局部结构示意图。

图5为本发明的橡胶孔局部结构示意图。

图1-5中，部件名称与附图编号的对应关系为：1-保护壳一、101-铜件、102-绝缘螺栓、103-导线孔、104-绝缘层、2-保护壳二、201-压板、202-海绵层、203-绝缘膜、204-橡胶孔、2041-软胶棒、205-排水孔、206-插孔、2061-橡皮条、3-防水胶条、4-弹簧、5-墙体、6-电源线。

具体实施方式

以下结合附图对本发明做进一步描述：

实施例：

如附图1至附图5所示：一种双层式按压双层式按压防触电插座，该双层式按压防触电插座包括保护壳一1、铜件101、绝缘螺栓102、导线孔103、绝缘层104、保护壳二2、压板201、海绵层202、绝缘膜203、橡胶孔204、软胶棒2041、排水孔205、插孔206、橡皮条2061、防水胶条3、弹簧4、墙体5和电源线6，保护壳一1的左侧嵌入设置有铜件101，铜件101的四周包裹有绝缘层104，保护壳一1右侧嵌入设置有导线孔103，保护壳一1的右侧上下两端贯穿设置有绝缘螺栓102，保护壳一1的左端嵌入设置有保护壳二2，保护壳一1与保护壳二2之间嵌入设置有两个弹簧4，保护壳一1与保护壳二2连接处外表面包裹有防水胶条3，保护壳一1与保护壳二2之间通过绝缘螺栓102固定连接有压板201，压板201的右侧贯穿设置有橡胶孔204，橡胶孔204的内部固定连接有软胶棒2041，保护壳二2的外表面通过防水胶固定连接有绝缘膜203，绝缘膜203的外表面贯穿设置有插孔206，插孔206的外表面嵌入设置有橡皮条2061，保护壳二2的内壁通过防水胶固定连接有海绵层202，保护壳二2的底端贯穿设置有排水孔205，保护壳一1的右侧通过绝缘螺栓102固定连接与墙体5中，墙体5内部嵌入设置有电源线6。

其中，电源线6通过导线孔103与铜件101电性连接，便于刚好的整理电源线6，与便于电源线6与铜件101的安装。

其中，绝缘螺栓102与导线孔103均与墙体5之间的间隔为1cm，有效的阻隔了墙体5与保护壳一1内部的铜件101。

其中，保护壳一1与保护壳二2之间最大延展距离为1cm，最小为贴合，便于将保护壳二2内的海绵层202吸收的水气排出，且在日常中隔离与保护壳二2外表面的水气。

其中，橡皮条2061呈“一”字排列，橡皮条2061相互紧密贴合，且橡皮条2061呈“扁平”状，便于将插头外表面的水气刮除。

其中，软胶棒2041末端与日常插头前端弧度一致，且软胶棒2041末端弧度长于插头宽度，将插头前端灰尘刮除。

其中，插孔206与铜件101呈水平对齐，快速的连接电源。

工作原理：

本发明中，首先，将各部件相互安装完成，然后通过电源线6与铜件101连接，然后在插头插入插孔206过程中，由于橡皮条2061是有一定弹性的，使其在插头插入插孔206时会受到一定阻力，又由于“扁平”状外形会紧密贴合与插头外表面，随着人力的将插头推进，橡皮条2061会将插头表面的水气刮去，在穿过橡皮条2061后进入海绵层202，使其将插头外表面剩余的水气将其吸收，此时在将插头拔出，将保护壳二2向保护壳一1按压，使其内部海绵层202与压板201受压挤压进吸收的水气排出，并从保护壳二2底端的排水孔205排出，由于保护壳一1与保护壳二2之间最大延展距离为1cm，在没有插头时是不导电的，此时水气挤出后再次插入插头直至保护壳一1与保护壳二2贴合，然后再插头插入同时进行插头前端的灰尘的挂除，最后插头与铜件101接通电源。
