技术领域

本发明涉及一种手表螺纹盖拆卸装置，属于手表维修技术领域。

背景技术

目前，手表盖的装配形式有3种，分别是螺纹连接、过盈配合、螺钉连接；但是，采用螺纹连接装配方式装配时，工厂都是利用自动化设备进行装配的，此设备工作效率高，但是价格昂贵，不适用于手表维修人员。

由于考虑到手表的防水性能，螺纹连接装配的手表出厂时，螺纹盖安装在手表中是非常紧密的，现有技术中，手表维修人员都是用手将手表固定，然后再利用简单的手表维修扳手拧开手表盖，在拧开的过程中很容易打滑，会刮花手表盖，还会划伤手指，而且还很费力。因此，提供本发明的一种手表螺纹盖拆卸装置更有现实意义。

发明内容

本发明的目的是解决上述背景技术存在的问题，提供一种手表螺纹盖拆卸装置。

上述发明目的得以实现，是因为采用了下述技术措施：

一种手表螺纹盖拆卸装置，包括上模和下模，所述上模中设有支撑架、圆盘、导柱、导套、弹簧、压板；所述下模中设有底板、第一螺杆、第二螺杆、手表托板、2块第一螺杆支撑板、2块第二螺杆支撑板、4个手表固定销、2条第一滑轨、2条第二滑轨。

作为本发明的优选，所述支撑架安装在所述底板的一边缘，所述支撑架上安装有所述导套，所述导套中安装有所述导柱，所述导套上端安装有所述弹簧，且所述弹簧在所述导柱上，所述导柱上端设有把手，所述导柱下端安装有所述圆盘，所述压板中设有轴承，所述压板通过所述轴承与所述导柱连接。

作为本发明的优选，所述圆盘中旋转阵列有6条腰型槽，所述每条腰型槽中均设有1个钢牙，所述每个钢牙中均通过螺纹安装有螺母；这样设计的作用是能根据不同规格的手表盖进行调节来拆卸。

作为本发明的优选，所述2块第一螺杆支撑板相对平行安装在所述底板上，所述2块第二螺杆支撑板相对平行安装在所述底板上，所述2块第一螺杆支撑板与所述2块第二螺杆支撑板所围成的形状为矩形，且所围成矩形的正中部安装有所述手表托板，所述手表托板的上表面设有海绵，还没的作用是防止手表被刮花，所述2块第一螺杆支撑板之间安装有所述第一螺杆，所述2块第二螺杆支撑板之间安装有所述第二螺杆。

作为本发明的优选，所述2条第一滑轨均安装在所述2块第一螺杆支撑板之间，所述2条第二滑轨均安装在所述2块第二螺杆支撑板之间，所述2条第一滑轨和2条第二滑轨的中部均设有螺纹孔。

作为本发明的优选，所述其中一条第一滑轨中的螺纹孔的螺纹为左旋，另一条第一滑轨中的螺纹孔的螺纹为右旋，所述第一螺杆的前半截设有左旋螺纹，所述第一螺杆的后半截设有右旋螺纹，所述第一螺杆的末端设有第一螺杆手柄，所述第一螺杆中的左旋螺纹中安装有所述螺纹孔的螺纹为左旋的第一滑轨，所述第一螺杆中的右旋螺纹中安装有所述螺纹孔的螺纹为右旋的第一滑轨；所述其中一条第二滑轨中的螺纹孔的螺纹为左旋，另一条第二滑轨中的螺纹孔的螺纹为右旋，所述第二螺杆的前半截设有左旋螺纹，所述第二螺杆的后半截设有右旋螺纹，所述第二螺杆的末端设有第二螺杆手柄，所述第二螺杆中的左旋螺纹中安装有所述螺纹孔的螺纹为左旋的第二滑轨，所述第二螺杆中的右旋螺纹中安装有所述螺纹孔的螺纹为右旋的第二滑轨。

作为本发明的优选，所述每个手表固定销的的上部为圆柱形，且所述圆柱形的上端的外表均为防滑橡胶材料，作用是能更好的保护手表，防止手表被刮花，所述每个手表固定销的下部为长方形，且所述长方形的下部中均设有上滑孔和下滑孔，所述上滑孔与所述下滑孔的通孔方向互相垂直。

作为本发明的优选，所述每条第一滑轨中均通过上滑孔安装有2个所述手表固定销，所述每条第二滑轨中均通过下滑孔安装有2个所述手表固定销，且所述每个手表固定销均安装在所述一条第一滑轨与所述一条第二滑轨之间。

本发明的有益效果在于：使用本发明拆卸螺纹连接的手表盖时，

本发明通过上模和下模的配合作用达到省力的效果，还通过按压压板来防止钢牙与手表盖之间产生打滑，从而有效解决了刮花手表盖和划伤手指的问题。

附图说明

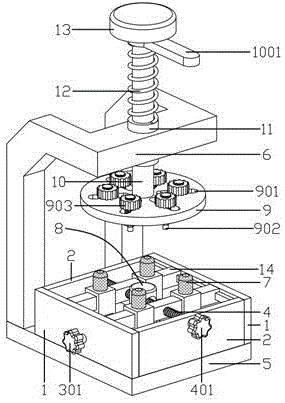

图1是本发明中所述一种手表螺纹盖拆卸装置的结构示意图。

图2是本发明中所述一种手表螺纹盖拆卸装置的剖视图。

图3是本发明中所述一种手表螺纹盖拆卸装置中下模的内部结构图。

图4是本发明中所述一种手表螺纹盖拆卸装置中手表固定销的结构示意图。

上述附图中的零件序号：1—第一螺杆支撑板、2—第二螺杆支撑板、3—第一螺杆、4—第二螺杆、5—底板、6—支撑架、7—手表固定销、8—手表托板、9—圆盘、10—导柱、11—导套、12—弹簧、13—压板、14—第一滑轨、15—第二滑轨、301—第一螺杆手柄、401—第二螺杆手柄、701—上滑孔、702—下滑孔、901—腰型槽、902—钢牙、903—螺母、1001—把手、1301—轴承。

具体实施方式

以下将结合附图，对本发明的优选实施例进行详细的描述：应当理解，优选实施例仅为了说明本发明，而不是为了限制本发明的保护范围。

如图1至4所示，一种手表螺纹盖拆卸装置，包括上模和下模，所述上模中设有支撑架6、圆盘9、导柱10、导套11、弹簧12、压板13；所述下模中设有底板5、第一螺杆3、第二螺杆4、手表托板8、2块第一螺杆支撑板1、2块第二螺杆支撑板2、4个手表固定销7、2条第一滑轨14、2条第二滑轨15。所述支撑架6安装在所述底板5的一边缘，所述支撑架6上安装有所述导套11，所述导套11中安装有所述导柱10，所述导套11上端安装有所述弹簧12，且所述弹簧12在所述导柱10上，所述导柱10上端设有把手1001，所述导柱10下端安装有所述圆盘9，所述压板13中设有轴承1301，所述压板13通过所述轴承1301与所述导柱10连接。所述圆盘9中旋转阵列有6条腰型槽901，所述每条腰型槽901中均设有1个钢牙902，所述每个钢牙902中均通过螺纹安装有螺母903；这样设计的作用是能根据不同规格的手表盖进行调节来拆卸。所述2块第一螺杆支撑板1相对平行安装在所述底板5上，所述2块第二螺杆支撑板2相对平行安装在所述底板5上，所述2块第一螺杆支撑板1与所述2块第二螺杆支撑板2所围成的形状为矩形，且所围成矩形的正中部安装有所述手表托板8，所述手表托板8的上表面设有海绵，还没的作用是防止手表被刮花，所述2块第一螺杆支撑板1之间安装有所述第一螺杆3，所述2块第二螺杆支撑板2之间安装有所述第二螺杆4。所述2条第一滑轨14均安装在所述2块第一螺杆支撑板1之间，所述2条第二滑轨15均安装在所述2块第二螺杆支撑板2之间，所述2条第一滑轨14和2条第二滑轨15的中部均设有螺纹孔。所述其中一条第一滑轨14中的螺纹孔的螺纹为左旋，另一条第一滑轨14中的螺纹孔的螺纹为右旋，所述第一螺杆3的前半截设有左旋螺纹，所述第一螺杆3的后半截设有右旋螺纹，所述第一螺杆3的末端设有第一螺杆手柄301，所述第一螺杆3中的左旋螺纹中安装有所述螺纹孔的螺纹为左旋的第一滑轨14，所述第一螺杆3中的右旋螺纹中安装有所述螺纹孔的螺纹为右旋的第一滑轨14；所述其中一条第二滑轨15中的螺纹孔的螺纹为左旋，另一条第二滑轨15中的螺纹孔的螺纹为右旋，所述第二螺杆4的前半截设有左旋螺纹，所述第二螺杆4的后半截设有右旋螺纹，所述第二螺杆4的末端设有第二螺杆手柄401，所述第二螺杆4中的左旋螺纹中安装有所述螺纹孔的螺纹为左旋的第二滑轨15，所述第二螺杆4中的右旋螺纹中安装有所述螺纹孔的螺纹为右旋的第二滑轨15。所述每个手表固定销7的的上部为圆柱形，且所述圆柱形的上端的外表均为防滑橡胶材料，作用是能更好的保护手表，防止手表被刮花，所述每个手表固定销7的下部为长方形，且所述长方形的下部中均设有上滑孔701和下滑孔702，所述上滑孔701与所述下滑孔702的通孔方向互相垂直。所述每条第一滑轨14中均通过上滑孔701安装有2个所述手表固定销7，所述每条第二滑轨15中均通过下滑孔702安装有2个所述手表固定销7，且所述每个手表固定销7均安装在所述一条第一滑轨14与所述一条第二滑轨15之间。

使用本发明时，根据手表后盖的特征来调节好圆盘9中钢牙902的位置，然后将手表防止在手表托板上，且手表正面朝下，背面朝上，接着通过调节第一螺杆手柄301和第二螺杆手柄401，使4个手表固定销7将手表夹紧固定，接着按压压板13，使钢牙902卡入手表盖的卡槽中，然后逆时针掰动把手1001，即可将手表盖拆卸下来。

以上所述的仅是本发明的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本发明创造构思的前提下，还可以做出若干变形和改进，这些都属于本发明的保护范围。
