技术领域

本发明涉及室内装潢技术领域，尤其涉及一种普适性万用管钳。

背景技术

管钳是常用的五金工具之一，市面上常用的管钳包括两个直口钳嘴，通过螺杆调节直口钳嘴之间的距离，从而夹持住管件，转动把手进行扭转；这种结构的管钳，钳嘴与管体的接触面积小，因此，在使用过程中，钳嘴容易滑脱，管体容易崩开，存在一定的安全隐患；同时现有生活中很多管件的侧壁为不规则形状，此工况下常见管钳与管件的接触面积更小，拧动管钳时，管件侧壁所受压力往往集中于一点，此时易导致管件损坏。

发明内容

本发明的目的是为了解决现有技术中的缺点，而提出的一种普适性万用管钳。

为了实现上述目的，本发明采用了如下技术方案：一种普适性万用管钳，包括第一把手和第二把手，其特征在于，所述第一把手与第二把手使用销轴转动连接，所述第一把手和第二把手上均固定连接有一个方盒，所述方盒内部开设有内腔，每个所述方盒的侧壁均开设有一个侧槽，每个所述内腔内均滑动连接有一个滑块，每个所述滑块上均固定连接有一个钳口，两个所述钳口互相靠近的一端均胶合有一个胶质囊，每个所述胶质囊内均灌装有磁流变液；

两个所述内腔均固定连接有一个弹簧，每个所述弹簧位于两个内腔互相远离的一侧，每个所述弹簧均与滑块焊接固定，每个所述滑块内部固定贯穿有一个第一接电柱，每个所述第一接电柱位于滑块外的部分均套设在对应位置的弹簧内，每个所述弹簧远离第一接电柱的一端设置有第二接电柱，所述第二接电柱固定连接在方盒的内壁，所述第一把手与第二把手上分别固定连接有一个电磁铁和蓄电池，两个滑块中的第一接电柱使用导线电性连接，两个所述第二接电柱与电磁铁、蓄电池使用导线依次电性连接。

在上述的万用管钳中，所述钳口为凹型结构，两个所述钳口的凹口方向相对。

在上述的万用管钳中，所述第一把手与第二把手的连接处设置有扭簧。

在上述的万用管钳中，其中一个所述第二接电柱靠近对应第一接电柱的一端固定有压敏电阻。

与现有的技术相比，本发明的优点在于：

初始状态下的胶质囊表现为软质结构，将各种形状的管件放置于两个钳口之间并捏合两个把手时，胶质囊可与管件上的棱角、凸起凹陷完美贴合，继续挤压把手使第一接电柱与第二接电柱相抵时，电磁铁通电产生磁场使磁流变液展现出较强的剪切屈服硬度而难以形变，此时拧动把手时，胶质囊与管件贴合的每个点均会对管件产生扭力，故而使得管件上各处所承受的应力较为均匀，避免应力集中导致管件损坏。

附图说明

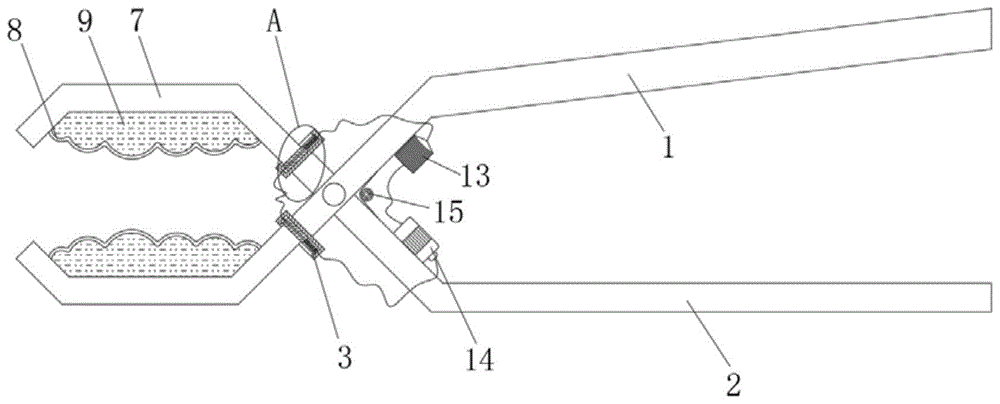

图1为本发明提出的一种普适性万用管钳的结构示意图；

图2为本发明提出的一种普适性万用管钳中A部分结构的放大示意图；

图3为本发明提出的一种普适性万用管钳中方盒与钳口连接处的结构示意图。

图中：1第一把手、2第二把手、3方盒、4内腔、5侧槽、6滑块、7钳口、8胶质囊、9磁流变液、10弹簧、11第一接电柱、12第二接电柱、13电磁铁、14蓄电池、15扭簧。

具体实施方式

以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

实施例

参照图1-3，一种普适性万用管钳，包括第一把手1和第二把手2，第一把手1与第二把手2使用销轴转动连接，第一把手1和第二把手2上均固定连接有一个方盒3，方盒3内部开设有内腔4，每个方盒3的侧壁均开设有一个侧槽5，每个内腔4内均滑动连接有一个滑块6，每个滑块6上均固定连接有一个钳口7，滑块6在内腔4中滑动时，钳口7在侧槽5内滑动，两个钳口7互相靠近的一端均胶合有一个胶质囊8，每个胶质囊8内均灌装有磁流变液9，磁流变液9的剪切屈服硬度可随所处的磁场强度变化；

两个内腔4均固定连接有一个弹簧10，每个弹簧10位于两个内腔4互相远离的一侧，每个弹簧10均与滑块6焊接固定，每个滑块6内部固定贯穿有一个第一接电柱11，每个第一接电柱11位于滑块6外的部分均套设在对应位置的弹簧10内，每个弹簧10远离第一接电柱11的一端设置有第二接电柱12，弹簧10使得本装置不使用时候，第一接电柱11与第二接电柱12处于相对断电状态，此时电磁铁13处于断电的无磁状态，第二接电柱12固定连接在方盒3的内壁，第一把手1与第二把手2上分别固定连接有一个电磁铁13和蓄电池14，两个滑块6中的第一接电柱11使用导线电性连接，两个第二接电柱12与电磁铁13、蓄电池14使用导线依次电性连接。

钳口7为凹型结构，两个钳口7的凹口方向相对，保证本装置在使用过程中，俩个钳口7能够将管件卡设在中部，并使胶质囊8与管件较好的贴合；

第一把手1与第二把手2的连接处设置有扭簧15，松开把手时，第一把手1与第二把手2会在扭簧15的作用下转动，使得两个钳口7处于张开状态，便于拧动完管件后使两个钳口将管件释放。

其中一个第二接电柱12靠近对应第一接电柱11的一端固定有压敏电阻，且压敏电阻因串联在电路中，在使用过程中，两个钳口7将管件夹紧后并拧动把手时，第一接电柱11与第二接电柱12处于紧密的相抵状态，且拧动把手的力度越大，两个接电柱的相对压力越大，此时胶质囊8对管件产生的扭力越大，此处设置有压敏电阻时，两个接电柱的相对压力越大，压敏电阻的电阻抗越小，反之越大；压敏电阻的电阻抗越小时，电磁铁13流通的电流越大，产生的磁场越强，磁流变液9的剪切屈服硬度越大，能够承受更大的扭力而不产生形变，但消耗蓄电池14较多的电能；反之电阻越小，磁场越弱，磁流变液9的剪切屈服硬度越小，消耗蓄电池14的电能较少。综上：此处设置压敏电阻可使得磁流变液9的剪切屈服硬度随拧动把手的力度增加而增加，从而达到节约蓄电池14能量的目的。

本发明中，移动本装置使得两个钳口7位于待拧动的管件的两侧，挤压第一把手1和第二把手2使得其靠拢，此时两个钳口7也互相靠拢，使得钳口7上的胶质囊8与管件接触，继续挤压两个把手使得胶质囊8与管件相抵，此状态下磁流变液9并未感受到磁场而呈现为常见的液体性质，此时无论管件上有任何的棱角、凸起、凹陷，胶质囊8均能完全将其填充，保证胶质囊8与管件的接触面完美贴合，此过程中两个方盒3中的滑块6同步地在内腔4中滑动并压缩弹簧10；

当滑块6滑动至第一接电柱11与第二接电柱12相抵时，蓄电池14与电磁铁13形成闭合回路，使得电磁铁13产生磁场，当磁流变液感受到磁场时会呈现出极强的剪切屈服硬度，即使胶质囊8表现无法产生形变的固态性质，由于此时胶质囊8与管件紧密贴合，此时同时转动两个把手即可将拧动管件，由于此状态下拧动管件时，由胶质囊8能够均匀的将扭力施加在管件的外壁，避免管件局部应力集中导致损伤的情况。

尽管本文较多地使用了第一把手1、第二把手2、方盒3、内腔4、侧槽5、滑块6、钳口7、胶质囊8、磁流变液9、弹簧10、第一接电柱11、第二接电柱12、电磁铁13、蓄电池14、扭簧15等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质；把它们解释成任何一种附加的限制都是与本发明精神相违背的。
