技术领域

本发明属于城市道路、建筑设施技术领域，更具体地说，特别涉及一种城市污水渠除污净化装置。

背景技术

城市道路建设过程中，挖槽浇灌水泥布置半圆形或者半多边形的构架，顶部铺设铸铁钩盖板，一方面防止流水槽被被其他东西阻碍造成排水渠流水不畅，另一方面就是保证了行人行车的安全，防止行人行车误入排水渠造成损伤,实现排水渠的除污净化需要定期组织人工清理其内壁的垃圾异物。

基于上述描述发现，现有的应用于上述场合的排水渠除污净化过于传统，功能性较差，特别是定期组织人工清理耗费大量的人力物力，铸铁盖板钩盖板的内设结构不能够有效的隔绝外来的垃圾异物，造成排水渠的堵塞，并且堵塞的异物不方便清理。

发明内容

为了解决上述技术问题，本发明提供一种城市污水渠除污净化装置，以解决现有的应用于上述场合的排水渠除污净化过于传统，功能性较差，特别是定期组织人工清理耗费大量的人力物力，铸铁盖板钩盖板的内设结构不能够有效的隔绝垃圾异物，造成排水渠的堵塞，并且堵塞的异物不方便清理的问题。

本发明一种城市污水渠除污净化装置的目的与功效，由以下具体技术手段所达成：

一种城市污水渠除污净化装置，包括：一种城市污水渠除污净化装置固定块，倾斜导水块，排水渠，第一挡板，倒钩，引流板，滤网，竖直档板，自动式转轮，浮块，伸缩转片，收集口，弧形收集槽，收集口挡板，第二挡板，珠孔；固定块连接着倾斜导水块并且覆盖在排水渠顶部，固定块位于倾斜导水块的中间位置，第一挡板与竖直档板分别固定连接滤网的顶端和底端，第一挡板下方连接着滤网的顶端，竖直档板的顶端连接着滤网的底端，竖直档板于滤网连接口贯通连接有引流板，且都是对称分布在自动式旋转轮的两侧，浮块顶端隔断连接伸缩转片，第二挡板上固定连接有倒钩，排水渠的上方两侧开设有收集口，收集口的一端活动连接有收集口挡板。

进一步的，固定块分隔之间的倾斜导水块角度控制在45°到135°，且倾斜导水块之间不存在竖直缝隙。

进一步的，第二挡板要比第一挡板的倾斜角度高15°～30°，且第二挡板末端固定连接有弧形收集槽。

进一步的，浮块顶部的轮盘内嵌连接伸缩转片，伸缩转片呈螺旋状活动连接于自动式转轮上方。

进一步的，引流板底部与自动式转轮距离不超过5cm，引流板有两块且对称固定连接于竖直挡板的内壁两侧。

进一步的，弧形收集槽设置有两个且弧形收集槽呈半弧形形状，倒钩呈均匀分布在第二挡板的外表面。

与现有技术相比，本发明具有如下有益效果：

1、通过设置有的倾斜导水块能够方便雨水进入的同时可以防止大体积的异物进入排水渠内，很好的解决了排水渠容易被堵塞的问题。

2、通过设置有的第一挡板、第二挡板能够方便将进入排水渠内的雨水进行导流和储存，并且储存后的雨水可以通过滤网进入引流板再对自动式转轮进行冲刷，自动式转轮的转动带动转片进行转动，利用水流的高度差进行冲刷的同时能够将水的动力势能转化为自动式转轮的机械能进行转动，从而对自动式转轮周围的异物进行清理，实现自动清理的效果。

3、通过设置有的浮块和伸缩转片，浮块能够漂浮在水面上，从而可以根据水渠内水的深浅来带动伸缩转片的伸缩长度，保证水渠内的水流不会影响伸缩转片的转动情况。

4、通过设置有的挂钩和弧形收集槽，弧形收集槽蓄水时，覆盖在第二挡板上的挂钩能够很有效的钩住水中的一些浮游杂质，定期对收集槽内的垃圾进行清理，防止流到自动式转轮上造成堵塞。

5，通过设置有的珠孔内嵌式连接伸缩转片底端的滚珠让伸缩转片不脱离轮盘的轨道且有序运动带动自动式转轮转动。

附图说明

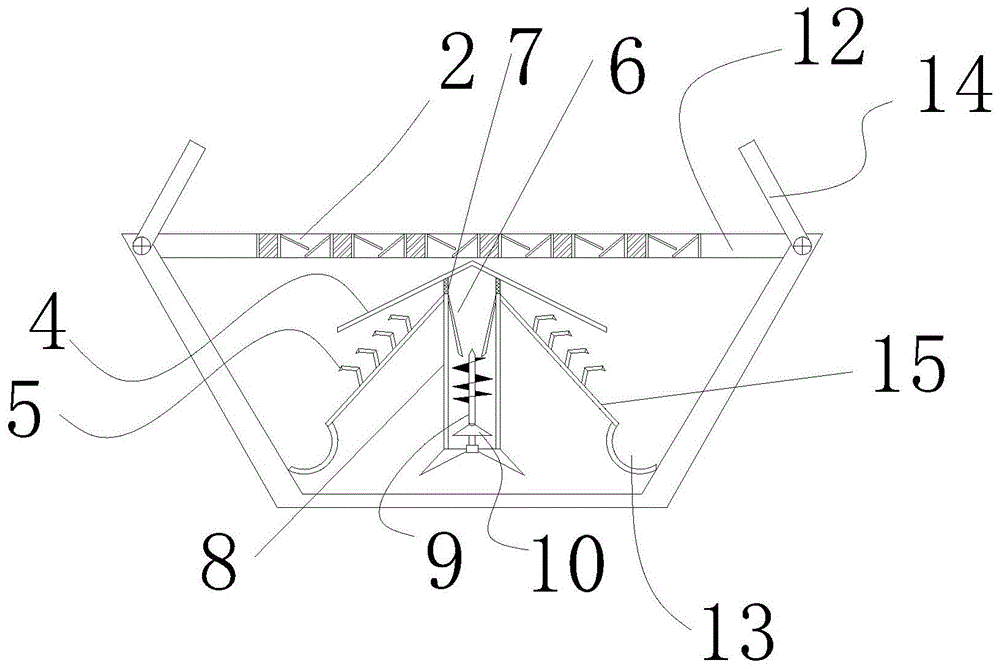

图1是本发明的整体结构示意图。

图2是本发明的排水渠内部剖面结构示意图。

图3是本发明的排水渠竖直档板结构示意图。

图4是本发明中自动式转轮结构示意图。

图5是本发明中轮盘的俯视视角结构示意图。

图中，部件名称与附图编号的对应关系为：

固定块－1，倾斜导水块－2，排水渠－3，第一挡板－4，倒钩－5，引流板－6，滤网－7，竖直档板－8，自动式旋转轮－9，浮块－10，伸缩转片11,收集口－12，弧形收集槽－13，收集口挡板-14，第二挡板－15，珠孔－16。

具体实施方式

实施例：

如附图1至附图5所示：

本发明提供一种城市污水渠除污净化装置，包括：固定块,倾斜导水块2，排水渠3，第一挡板4，倒钩5，引流板6，滤网7，竖直档板8，自动式转轮9，浮块10，伸缩转片11，收集口12，弧形收集槽13，收集口挡板14，第二挡板15，珠孔16；固定块1连接着倾斜导水块2并且覆盖在排水渠3顶部，固定块1位于倾斜导水块2的中间位置，第一挡板4与竖直档板8分别固定连接滤网7的顶端和底端，第一挡板4下方连接着滤网7的顶端，竖直档板8的顶端连接着滤网7的底端，竖直档板8于滤网7连接口贯通连接有引流板6，且都是对称分布在自动式旋转轮9的两侧，浮块10顶端隔断连接伸缩转片11，第二挡板15上固定连接有倒钩5，排水渠3的上方两侧开设有收集口12，收集口12的一端活动连接有收集口挡板14。

其中，固定块1分隔之间的倾斜导水块2角度控制在45°到135°，且倾斜导水块2之间不存在竖直缝隙，方便雨水进入的同时可以防止大体积的异物进入排水渠内。

其中，第二挡板15要比第一挡板4的倾斜角度高15°～30°，且第二挡板15末端固定连接有弧形收集槽13，增加雨水通过引流板6冲刷自动式转轮9。

其中，浮块10顶部的轮盘内嵌式连接伸缩转片11，伸缩转片11呈螺旋状活动连接于自动式转轮9的上方，使其伸缩转片11能够在轮盘轨道上来回转动。

其中，引流板6底部与自动式转轮9距离不超过5cm，引流板6有两块且对称固定连接于竖直挡板8的内壁两侧，使其通过引流板6的雨水能够有效的冲击在自动式转轮9上。

其中，弧形收集槽13设置有两个且弧形收集槽呈半弧形形状，增加收集槽的容量，倒钩5均匀分布在第二挡板15的外表面，防止水中的浮游杂质流到自动式转轮9内部。

使用时：首先，当雨水通过铸铁钩盖板固定块1流入排水渠2内部时，在倾斜导水块3的作用下，树枝跟大体积的异物被阻挡在盖板外面，雨水顺着倾斜导水块3来到了弧形收集槽13内，流经第一挡板4，弧形收集槽13收集沉积物配合第二挡板上15的挂钩5清理水中的杂质，当雨水达到滤网7高度时，雨水会通过滤网7来到引流板6上，雨水中夹杂的杂质会被滤网7阻隔过滤，并且通过引流板6引流雨水到自动式转轮9上，冲刷伸缩转片11转动从而带动自动式转轮9底部的转片旋转，浮块10作用于竖直挡板8内水的深浅来进行拉伸内嵌式连接在转盘内的伸缩转片11，伸缩转片11绕珠孔16运动，很好的利用了水的动力势能做功对排水渠2内部进行除污净化的效果，最后，通过打开收集口挡板14将收集工具通过收集口12伸入到弧形收集槽13内对垃圾进行回收即可。
