技术领域

本发明涉及电源插座领域，尤其涉及一种防止触电的插座以及配套的插头。

背景技术

电源插座是指用来接上用来将市电提供的交流电，使家用电器与可携式小型设备通电可使用的装置。电源插座是有插槽或凹洞的母接头，用来让有棒状或铜板状突出的电源插头插入，以将电力经插头传导到电器。一般插座都设计成非同一规格的插头就无法插入，部分插座上会有棒状突出，搭配插头上的凹洞，现有的插座一般在插孔下面设计金属触片，在插头插入时插头上的金属触杆和金属触片接触导通电源，这类设计存在着安全隐患，在用其他的导电物体插入插座时也能够接触到金属触片，从而导致触电，尤其是小孩，喜欢拿东西往插座的插孔里插，非常危险。

发明内容

本发明的目的在于提供一种防止触电的插座以及配套的插头，以解决上述背景技术中提出的拿导电异物插入插座的插孔内会触电的问题。

本发明一种防止触电的插座以及配套的插头的目的与功效，由以下具体技术手段所达成：

一种防止触电的插座以及配套的插头，包括插座外壳，触片插孔，插孔壁，锁定插孔，受力杆，上活塞，液压管，液压油，插头，触杆，开关杆，锯齿，传动杆，传位杆，开关按钮，卡位块，转轴，弹簧，复位弹簧，活动触杆，卡位槽，活动触杆固定杆，活动触杆卡位杆，下齿轮，下齿轮固定杆，上齿轮固定杆，上齿轮，绝缘层，气压活塞，连接杆，下活塞，导电触片，零线触片，滑杆，金属底座，下层导电触环，上层导电触环，活动弹簧，火线触片，所述插座外壳上方设有触片插孔，所述触片插孔有两个，所述触片插孔中间设有锁定插孔，所述触片插孔下方固定连接插孔壁，所述插孔壁与插座外壳之间设有齿轮传动结构，所述上齿轮通过上齿轮固定杆固定连接在插孔壁上，所述插孔壁设有开口，所述上齿轮一侧透过开口，所述上齿轮下方转动连接下齿轮，所述下齿轮通过下齿轮固定杆固定连接在插孔壁下方，所述下齿轮转动连接活动触杆，所述活动触杆上方固定连接复位弹簧所述复位弹簧上端固定连接插座外壳且下端固定连接活动触杆，所述活动触杆通过活动触杆卡位杆上下活动，所述活动触杆卡位杆通过活动触杆固定杆与插座外壳固定连接，所述插座外壳内部下方固定连接绝缘层，所述绝缘层两侧设有导电触环，所述两侧导电触环位于活动触杆正下方。

进一步，所述触片插孔下方固定连接插孔壁，所述插孔壁为封闭形且一侧设有开口。

进一步，所述上齿轮透过插孔壁上的开口且通过上齿轮固定杆固定连接在插孔壁上，所述上齿轮下方转动连接下齿轮，所述下齿轮通过下齿轮固定杆固定连接在插孔壁上且一侧转动连接活动触杆。

进一步，所述活动触杆上端固定连接复位弹簧，所述活动触杆与下齿轮接触面均匀设有锯齿，所述活动触杆中间设有卡位槽，所述卡位槽内活动连接活动触杆卡位杆，所述活动触杆卡位杆穿过卡位槽且两端固定连接活动触杆固定杆，所述活动触杆卡位杆有上下两根且均固定连接有活动触杆固定杆。

进一步，所述两个触片插孔中间设有锁定插孔，所述锁定插孔下方固定连接有液压管，所述液压管有两根且左右对称，所述液压管上端活动连接上活塞，所述上活塞上方固定连接受力杆，所述受力杆为倒“U”形且两端固定连接上活塞。

进一步，所述液压管为“L”形且里面充满液压油，所述液压管另一端滑动连接下活塞，所述下活塞另一端固定连接连接杆，所述连接杆另一端固定连接气压活塞，所述气压活塞另一端固定连接滑杆。

进一步，所述滑杆一端固定连接气压活塞且另一端为三角形，所述滑杆上固定连接有导电触片，所述导电触片为“L”形，所述滑杆下方固定连接零线触片且另一侧的滑杆下方固定连接火线触片。

进一步，所述滑杆的另一侧设有金属底座，所述金属底座上方固定连接下层导电触环，所述下层导电触环上方活动连接上层导电触环，所述上层导电触环与金属底座之间连接有活动弹簧。

进一步，所述插头下方固定连接触杆，所述触杆的外侧均匀设有锯齿。

进一步，所述两根触杆中间固定连接开关杆，所述开关杆上方固定设有卡位块，所述卡位块内侧连接有弹簧，所述卡位块转动连接转轴，所述卡位块活动连接传动杆下端，所述传动杆顶端右侧设有传位杆，所述传位杆左侧为三角形且右侧固定连接开关按钮。

与现有结构相较之下，本发明具有如下优点：

1、本发明因通过触片插孔下方的插孔壁的设计，由于插孔壁四周贴合且只在侧面留有开口，在异物插入的时候只能在插孔壁内，不能接触到插座内部的结构，保护内部装置的同时也能够防止触电的危险。

2、本发明因通过插孔壁开口处固定的上齿轮和下齿轮的转动结构设计，当插头插入触片插孔时，插头上的触杆侧边的锯齿与上齿轮的齿盘卡位转动，上齿轮转动带动下齿轮转动，下齿轮转动带动活动触杆往下与插头同步下降，当插头完全插入插座时活动触杆下降到最低处，与活动触杆正下方的导电触环接触接通电源，当拔出插头时，通过齿轮传动结构能够将活动触杆复位，同时复位弹簧也能够使得活动触杆始终保持在最上的位置，使得下次插入插头时活动触杆有恰好的位移距离。

3、本发明因通过插座中间的液压管设计，同时插头中间设有开关杆，在插头完全插入插座时，开关杆首先通过锁定装置将插头锁在插座内，防止弹出，再者开关杆挤压受力杆将液压管上方的上活塞往下挤压，上活塞再通过液压油带动下活塞位移，下活塞通过连接杆带动绝缘层内的滑杆位移，滑杆通过另一端的三角形状将金属底座往上抬，金属底座上的导电触环接触活动触杆，再者滑杆上的导电触片在滑杆滑动到左右两端时接触火电触片和零线触片从而导通整个插座插头的电源，在拔出插头后，滑杆另一端的气压活塞一侧气压小，气压差将滑杆拉回，导电触片与火线触片和零线触片分离，插座断电，从而进一步防止触电的情况发生。

附图说明

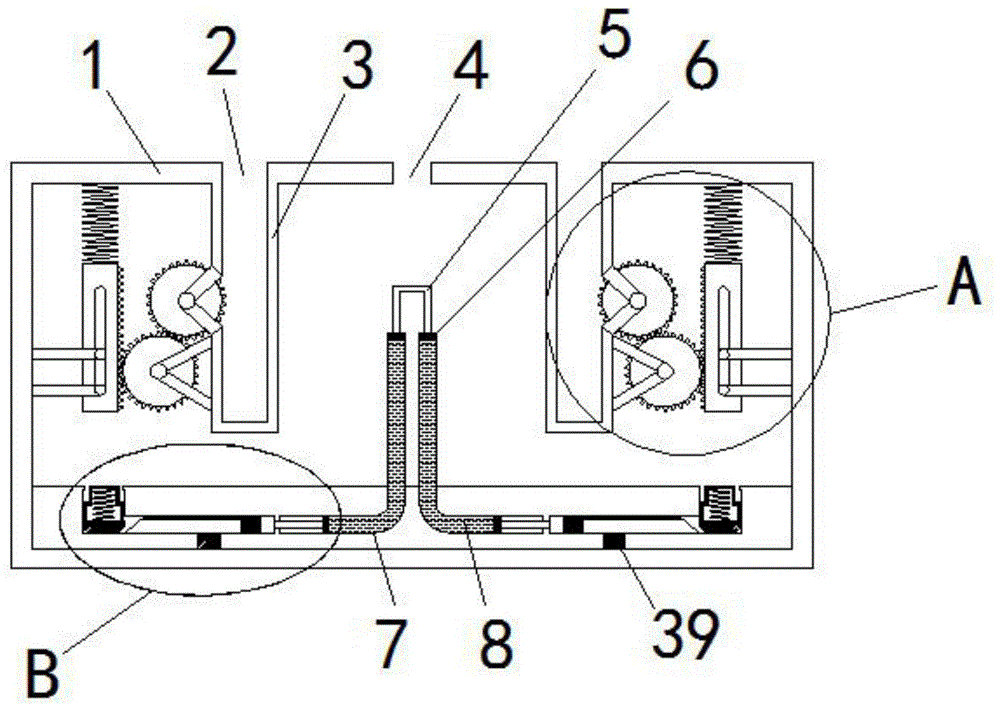

图1是本发明的整体结构示意图；

图2是本发明的插头的整体结构示意图；

图3是本发明的图2中C处放大图；

图4是本发明的图1中A处放大图；

图5是本发明的图1中B处放大图。

图中：1-插座外壳，2-触片插孔，3-插孔壁，4-锁定插孔，5-受力杆，6-上活塞，7-液压管，8-液压油，9-插头，10-触杆，11-开关杆，12-锯齿，13-传动杆，14-传位杆，15-开关按钮，16-卡位块，17-转轴，18-弹簧，19-复位弹簧，20-活动触杆，21-卡位槽，22-活动触杆固定杆，23-活动触杆卡位杆，24-下齿轮，25-下齿轮固定杆，26-上齿轮固定杆，27-上齿轮，28-绝缘层，29-气压活塞，30-连接杆，31-下活塞，32-导电触片，33-零线触片，34-滑杆，35-金属底座，36-下层导电触环，37-上层导电触环，38-活动弹簧，39-火线触片。

具体实施方式

下面，将详细说明本发明的实施例，其实例显示在附图和以下描述中。虽然将结合示例性的实施例描述本发明，但应当理解该描述并非要把本发明限制于该示例性的实施例。相反，本发明将不仅覆盖该示例性的实施例，而且还覆盖各种替换的、改变的、等效的和其他实施例，其可包含在所附权利要求所限定的本发明的精神和范围内。

参见图1至附图5，一种防止触电的插座以及配套的插头，包括插座外壳1，触片插孔2，插孔壁3，锁定插孔4，受力杆5，上活塞6，液压管7，液压油8，插头9，触杆10，开关杆11，锯齿12，传动杆13，传位杆14，开关按钮15，卡位块16，转轴17，弹簧18，复位弹簧19，活动触杆20，卡位槽21，活动触杆固定杆22，活动触杆卡位杆23，下齿轮24，下齿轮固定杆25，上齿轮固定杆26，上齿轮27，绝缘层28，气压活塞29，连接杆30，下活塞31，导电触片32，零线触片33，滑杆34，金属底座35，下层导电触环36，上层导电触环37，活动弹簧38，火线触片39，插座外壳1上方设有触片插孔2，触片插孔2有两个，触片插孔2中间设有锁定插孔4，触片插孔2下方固定连接插孔壁3，插孔壁3与插座外壳1之间设有齿轮传动结构，上齿轮27通过上齿轮固定杆26固定连接在插孔壁3上，插孔壁3设有开口，上齿轮27一侧透过开口，上齿轮27下方转动连接下齿轮24，下齿轮24通过下齿轮固定杆25固定连接在插孔壁3下方，下齿轮24转动连接活动触杆20，活动触杆20上方固定连接复位弹簧19复位弹簧20上端固定连接插座外壳1且下端固定连接活动触杆20，活动触杆20通过活动触杆卡位杆23上下活动，活动触杆卡位杆23通过活动触杆固定杆22与插座外壳1固定连接，插座外壳1内部下方固定连接绝缘层28，绝缘层28两侧设有导电触环，两侧导电触环位于活动触杆20正下方。

其中，触片插孔2下方固定连接插孔壁3，插孔壁3为封闭形且一侧设有开口，防止异物插入破坏插座内部的结构，同时可以防止触电。

其中，上齿轮27透过插孔壁3上的开口且通过上齿轮固定杆26固定连接在插孔壁3上，上齿轮27下方转动连接下齿轮24，下齿轮24通过下齿轮固定杆25固定连接在插孔壁3上且一侧转动连接活动触杆20，使得活动触杆20能够和插头超同一方向共同升降。

其中，活动触杆20上端固定连接复位弹簧19，活动触杆20与下齿轮24接触面均匀设有锯齿，活动触杆20中间设有卡位槽21，卡位槽21内活动连接活动触杆卡位杆23，活动触杆卡位杆23穿过卡位槽21且两端固定连接活动触杆固定杆22，活动触杆卡位杆23有上下两根且均固定连接有活动触杆固定杆，使得活动触杆20在插头拔出后能够自动回位，保持活动触杆20有适当合理的距离和导电触环接触。

其中，两个触片插孔2中间设有锁定插孔4，锁定插孔4下方固定连接有液压管7，液压管7有两根且左右对称，液压管7上端活动连接上活塞6，上活塞6上方固定连接受力杆5，受力杆5为倒“U”形且两端固定连接上活塞6，使得绝缘层28内的左右两根滑杆34能够同步同距的活动。

其中，液压管7为“L”形且里面充满液压油8，液压管7另一端滑动连接下活塞31，下活塞31另一端固定连接连接杆30，连接杆30另一端固定连接气压活塞29，气压活塞29另一端固定连接滑杆34，使得在插头9拔出后，能够通过气压差将滑杆34和活塞恢复原位。

其中，滑杆34一端固定连接气压活塞29且另一端为三角形，滑杆34上固定连接有导电触片32，导电触片32为“L”形，滑杆34下方固定连接零线触片33且另一侧的滑杆34下方固定连接火线触片39，使得在不插入插头9时整个插座内的装置处于断电状态，插入插头9后接接通整个电源。

其中，滑杆34的另一侧设有金属底座35，金属底座35上方固定连接下层导电触环36，下层导电触环36上方活动连接上层导电触环37，上层导电触环37与金属底座35之间连接有活动弹簧38，使得通过活动弹簧38的弹力上层导电触环37与活动触杆20更紧密的接触，防止接触不良断电。

其中，插头9下方固定连接触杆10，触杆10的外侧均匀设有锯齿12，使得整个传动装置能够同步，防止打滑导致活动触杆20位移不够导致的接通不了电源。

其中，两根触杆10中间固定连接开关杆11，开关杆10上方固定设有卡位块16，卡位块16内侧连接有弹簧18，卡位块16转动连接转轴17，卡位块16活动连接传动杆13下端，传动杆13顶端右侧设有传位杆14，传位杆14左侧为三角形且右侧固定连接开关按钮15，使得插头9完全插入插座后能够锁住，防止插头松动断电和意外触电的危险。

本实施例的工作原理：

使用本发明时，首先将插头9对准插座上的三个孔插入，通过插孔壁3开口处固定的上齿轮27和下齿轮24的转动结构设计，当插头9插入触片插孔2时，插头9上的触杆10侧边的锯齿12与上齿轮27的齿盘卡位转动，上齿轮27转动带动下齿轮24转动，下齿轮24转动带动活动触杆20往下与插头9同步下降，当插头9完全插入插座时活动触杆20下降到最低处，与活动触杆20正下方的导电触环接触接通电源，当拔出插头9时，通过齿轮传动结构能够将活动触杆20复位，同时复位弹簧19也能够使得活动触杆20始终保持在最上的位置，使得下次插入插头9时活动触杆20有恰好的位移距离，其次由于插座中间的液压管7设计，同时插头9中间设有开关杆11，在插头9完全插入插座时，开关杆11首先通过锁定装置将插头9锁在插座内，防止弹出，再者开关杆11挤压受力杆5将液压管7上方的上活塞6往下挤压，上活塞6再通过液压油8带动下活塞31位移，下活塞31通过连接杆30带动绝缘层28内的滑杆34位移，滑杆34通过另一端的三角形状将金属底座35往上抬，金属底座35上的导电触环接触活动触杆20，再者滑杆34上的导电触片32在滑杆34滑动到左右两端时接触火电触片39和零线触片33从而导通整个插座插头9的电源，在拔出插头9后，滑杆34另一端的气压活塞29一侧气压小，气压差将滑杆34拉回，导电触片32与火线触片39和零线触片33分离，插座断电，从而进一步防止触电的情况发生。

综上所述，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
