技术领域

本发明涉及术领域，尤其涉及一种瓷盘侧沿平整度检测装置。

背景技术

瓷器是由瓷石、高岭土、石英石、莫来石等烧制而成，外表施有玻璃质釉或彩绘的物器，瓷器的成形要通过在窑内经过高温(约1280℃-1400℃)烧制，瓷器表面的釉色会因为温度的不同从而发生各种化学变化；

瓷器分为多种，一般都是利用手工或者模具使得其形成一定的形状，使得其稍微变干之后，对其测沿和侧面进行一次检测，然后在进行烧制，烧制到一定程度时，在对其表面进行二次检测，防止在高温的作用下发生应力性的形变，检测之后添补、刻画或者上釉，最后进行定型烧制。

基于上述描述，以及结合现有技术中的设备发现，现有的瓷盘在进行检测时，一般是利用与其相似的器皿，与其进行对正或者是利用尺子等工具进行检测，但是此种的检测的结果不够精准，检测的速度慢，同时，现有的利用模具对应检测的方式也对磁盘的检测方位不够齐全，由于瓷盘的测沿外扩，开口内收，无法对瓷盘的测沿和开口进行精准检测，因此本设计针对于上述问题，设计出一款结构合理的，及功能性好的瓷盘侧沿平整度检测装置，以提高实用性。

发明内容

本发明的目的在于提供一种瓷盘侧沿平整度检测装置，以解决现有的瓷盘在进行检测时，一般是利用与其相似的器皿，与其进行对正或者是利用尺子等工具进行检测，但是此种的检测的结果不够精准，同时，现有的利用模具对应检测的方式也对磁盘的检测方位不够齐全，由于瓷盘的测沿外扩，开口内收，无法对瓷盘的测沿和开口进行精准检测的问题。

本发明瓷盘侧沿平整度检测装置的目的与功效，由以下具体技术手段所达成：

一种瓷盘侧沿平整度检测装置，该瓷盘侧沿平整度检测装置包括定位板数量为两个，两个所述定位板之间上方和下方分布一体化设置有桁架和下支撑台，所述桁架下方固定连接有第一气缸，且第一气缸下方设有检测机构，两个所述定位板之间设有联动机构。

进一步的，所述联动机构包括两个所述定位板内部均对向设置有驱动电机，驱动电机另一侧依次固定连接有第二气缸和夹持手。

进一步的，所述检测机构包括第一气缸下方中部嵌入设置有嵌入槽，第一气缸下方左右两侧固定连接有定位架，两个所述定位架滑动连接有联动架，两个所述联动架之间下方和上方分别固定连接有承转轴和电阻杆。

进一步的，所述承转轴外部通过轴承转动连接有第一检测轮和第二检测轮，第一检测轮和第二检测轮呈并列设置，同时联动架外部另一侧固定连接有固定板，固定板内部设有受电环。

进一步的，所述第二检测轮与承转轴之间通过转轴转动连接，同时，转轴与第二检测轮之间设置有弹簧，第二检测轮内部设有套杆，且套杆内部通过弹簧环动连接有第二电阻杆，同时，第二电阻杆端部设有呈半圆状的接电弓，且接电弓一直延伸到了受电环表面。

进一步的，所述电阻杆的电阻从上到下依次减小，同时，嵌入槽的内部固定连接有电刷，且电刷与电阻杆之间接触，电刷的另一侧设有电压表，电阻杆另一侧设置有电流表。

进一步的，所述套杆的内部固定连接有电刷，且电刷与第二电阻杆之间接触，同时，电刷外部接有电压表，受电环的另一侧接有电流表。

与现有结构相较之下，本发明具有如下有益效果：

1.通过设有第一气缸下方左右两侧固定连接有定位架，两个所述定位架滑动连接有联动架，两个所述联动架之间下方和上方分别固定连接有承转轴和电阻杆，第一气缸伸出，使得瓷盘的测沿和边沿分别与第一检测轮和第二检测轮之间进行接触，然后，当驱动电机进行转动时，根据第一检测轮和第二检测轮的位移情况对磁盘进行检测，可以对磁盘多方位进行检测，提高了成品的精度，而且更加方便，检测速度快。

2.通过设有电阻杆的电阻从上到下依次减小，同时，嵌入槽的内部固定连接有电刷，且电刷与电阻杆之间接触，电刷的另一侧设有电压表，电阻杆另一侧设置有电流表，通过利用压力使得瓷盘侧沿与第一检测轮之间接触，当瓷盘的测沿不规则时，压力发生变化，进而引起了电阻杆位置的变化，根据欧姆定律，在同一电路中，通过某段导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比，进而使得第二电阻杆传导电流强的强度减小或者是增强，进而检测到磁盘边沿的不规则。

3.通过设有套杆的内部固定连接有电刷，且电刷与第二电阻杆之间接触，同时，电刷外部接有电压表，受电环的另一侧接有电流表，当瓷盘的边缘不规则有突起或者是凹面的时候，压力的变化，会使得第二检测轮发生位移，进而使得套杆内部电刷与第二电阻杆之间的位置发生变化，根据欧姆定律，进而使得第二电阻杆传导电流强的强度减小或者是增强，进而检测到磁盘边沿的不规则。

附图说明

图1为本发明正面内部结构示意图；

图2为本发明整体结构示意图；

图3为本发明检测机构整体结构示意图；

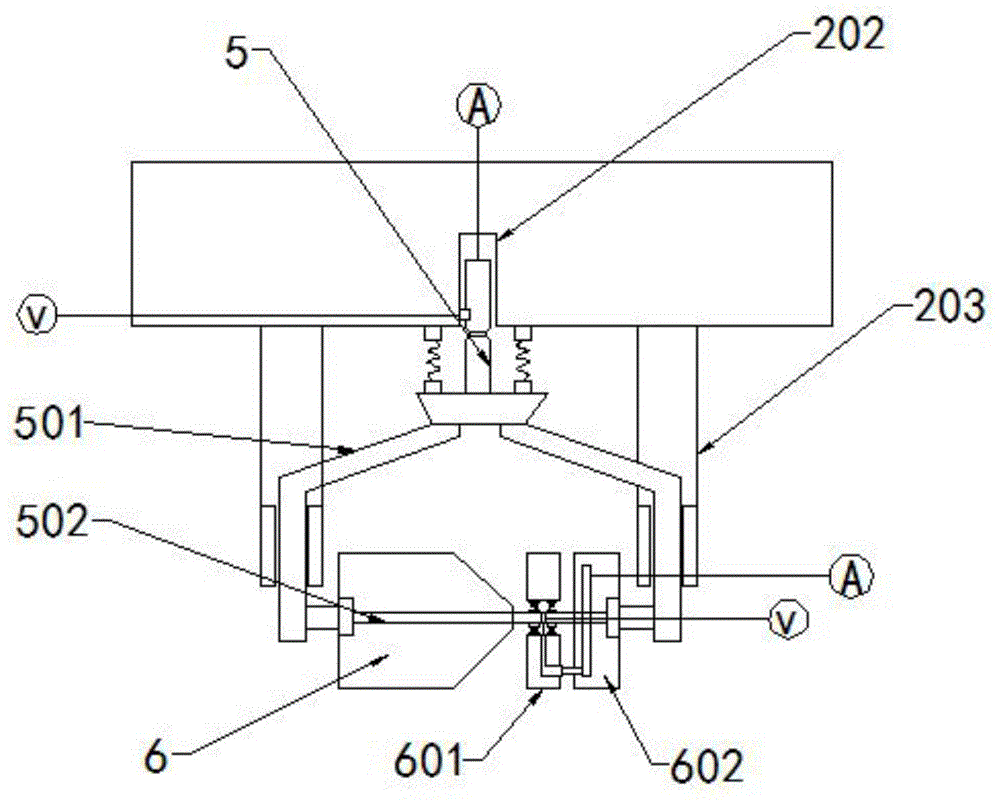

图4为本发明检测机构局部结构示意图；

图5为本发明第二电阻杆位置结构示意图；

图6为本发明接电弓结构示意图；

图7为本发明受电环结构示意图。

图中，部件名称与附图编号的对应关系为：

1-定位板，2-桁架，3-驱动电机，4-下支撑台，5-电阻杆，6-第一检测轮，201-第一气缸，301-第二气缸，302-夹持手，202-嵌入槽，203-定位架，501-联动架，502-承转轴，601-第二检测轮，602-固定板，6011-套杆，6012-第二电阻杆，6013-接电弓，6021-受电环。

具体实施方式

在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

实施例：

如附图1至附图5所示：

本发明提供一种瓷盘侧沿平整度检测装置，该瓷盘侧沿平整度检测装置包括定位板1数量为两个，两个定位板1之间上方和下方分布一体化设置有桁架2和下支撑台4，桁架2下方固定连接有第一气缸201，且第一气缸201下方设有检测机构，两个定位板1之间设有联动机构。

其中，联动机构包括两个定位板1内部均对向设置有驱动电机3，驱动电机3另一侧依次固定连接有第二气缸301和夹持手302，两个第二气缸301伸出，使得第二气缸301对瓷器盘进行夹持，然后在驱动电机3的作用下进行转动，进而由检测机构对其进行检测。

其中，检测机构包括第一气缸201下方中部嵌入设置有嵌入槽202，第一气缸201下方左右两侧固定连接有定位架203，两个定位架203滑动连接有联动架501，两个联动架501之间下方和上方分别固定连接有承转轴502和电阻杆5，第一气缸201伸出，使得瓷盘的测沿和边沿分别与第一检测轮6和第二检测轮601之间进行接触，然后，当驱动电机3进行转动时，根据第一检测轮6和第二检测轮601的位移情况对磁盘进行检测。

其中，承转轴502外部通过轴承转动连接有第一检测轮6和第二检测轮601，第一检测轮6和第二检测轮601呈并列设置，同时联动架501外部另一侧固定连接有固定板602，固定板602内部设有受电环6021，当瓷盘的边缘不规则有突起或者是凹面的时候，压力的变化，会使得第二检测轮601发生位移，进而使得套杆6011内部电刷与第二电阻杆6012之间的位置发生变化，根据欧姆定律，在同一电路中，通过某段导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比，进而使得第二电阻杆6012传导电流强的强度减小或者是增强，进而检测到磁盘边沿的不规则。

其中，第二检测轮601与承转轴502之间通过转轴转动连接，同时，转轴与第二检测轮601之间设置有弹簧，第二检测轮601内部设有套杆6011，且套杆6011内部通过弹簧环动连接有第二电阻杆6012，同时，第二电阻杆6012端部设有呈半圆状的接电弓6013，且接电弓6013一直延伸到了受电环6021表面，此设置使得第二检测轮601可以随着瓷盘一起进行同步转动，进而对瓷盘进行检测。

其中，电阻杆5的电阻从上到下依次减小，同时，嵌入槽202的内部固定连接有电刷，且电刷与电阻杆5之间接触，电刷的另一侧设有电压表，电阻杆5另一侧设置有电流表，当瓷盘的测沿有不规则时，瓷盘对第一检测轮6的压力进行变换，进而使得联动架501的位置进行伸缩变化，从而使得电阻杆5在内部的位置发生变化，同理根据欧姆定律，使得电阻杆5外部电流表的电流强度发生变化，由此检测瓷盘测沿的不规则。

其中，套杆6011的内部固定连接有电刷，且电刷与第二电阻杆6012之间接触，同时，电刷外部接有电压表，受电环6021的另一侧接有电流表，进而使得套杆6011内部电刷与第二电阻杆6012之间的位置发生变化，根据欧姆定律，在同一电路中，通过某段导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比，进而使得第二电阻杆6012传导电流强的强度减小或者是增强，进而检测到磁盘边沿的不规则。

本实施例的具体使用方式与作用：

定位板1，2-桁架2，3-驱动电机3，4-下支撑台4，5-电阻杆5，6-第一检测轮6，201-第一气缸201，301-第二气缸301，302-夹持手302，202-电阻杆5，203-定位架203，501-联动架501，502-承转轴502，601-第二检测轮601，602-固定板602，6011-套杆6011，6012-第二电阻杆6012，6013-接电弓6013，6021-受电环6021

本发明中，首先保证装置功能的完整性，接着，将瓷盘放置在下支撑台4上，使得两个第二气缸301伸出，使得第二气缸301对瓷器盘进行夹持，第一气缸201伸出，使得瓷盘的测沿和边沿分别与第一检测轮6和第二检测轮601之间进行接触，然后在驱动电机3的作用下进行转动，进而由检测机构对其进行检测，由于电阻杆5的电阻从上到下依次减小，同时，嵌入槽202的内部固定连接有电刷，且电刷与电阻杆5之间接触，电刷的另一侧设有电压表，电阻杆5另一侧设置有电流表，当瓷盘的测沿有不规则时，瓷盘对第一检测轮6的压力进行变换，进而使得联动架501的位置进行伸缩变化，从而使得电阻杆5在内部的位置发生变化，同理根据欧姆定律，使得电阻杆5外部电流表的电流强度发生变化，由此检测瓷盘测沿的不规则，同时，套杆6011的内部固定连接有电刷，且电刷与第二电阻杆6012之间接触，同时，电刷外部接有电压表，受电环6021的另一侧接有电流表，进而使得套杆6011内部电刷与第二电阻杆6012之间的位置发生变化，根据欧姆定律，在同一电路中，通过某段导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比，进而使得第二电阻杆6012传导电流强的强度减小或者是增强，进而检测到磁盘边沿的不规则，此设置对磁盘的检测更就加的精准，同时，可以对磁盘多方位进行检测，提高了成品的精度，进而使得瓷盘更适合进行煅烧。

综上所述，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
