技术领域

本发明属于监控设备领域，尤其是涉及一种自散热监控器。

背景技术

随着闭路监控在民用及商业用途的日渐普及，监控摄像机被广泛应用在各种领域，为企业管理及社会治安起到保驾护航的作用。

由于监控器一般是昼夜持续作业，散热性能不佳，尤其是在高温环境下，监控器常常因为散热不及时而导致卡顿甚至死机的情况；同时，监控器在使用过程中，因为其镜头面积较小，附着灰尘后，清理难度较大，很容易造成拍摄画面模糊的情况。

为此，我们提出一种自散热监控器来解决上述问题。

发明内容

本发明的目的是针对上述监控器散热性能差且镜头不便于清洁的问题，提供一种散热效果好，且便于清洁镜头的自散热监控器。

为达到上述目的，本发明采用了下列技术方案：一种自散热监控器，包括监控器本体、镜头板、壳体、上支架和下支架，所述监控器本体和镜头板均固定安装在壳体内，上支架和下支架分别固定连接在壳体的上下侧壁上，所述镜头板的正前方设有透明隔板，所述透明隔板设有：

密封槽，所述密封槽设置在透明隔板靠近壳体的侧壁上，所述密封槽为竖直设置的条形槽，所述密封槽的侧壁与壳体的侧壁滑动密封连接；

上滑板，所述上滑板的一端与透明隔板的上端固定连接，所述上滑板的另一端滑动套设在上支架上；

下滑板，所述下滑板的一端与透明隔板的下端固定连接，所述下滑板的另一端滑动套设在下支架上；

所述壳体的上侧壁嵌设有导热块，所述导热块的上端固定连接有弹性波纹管，所述弹性波纹管的上端固定连接有上推板，所述弹性波纹管内盛放有蒸发液；

所述壳体的上下侧壁上均固定连接有清洁条，所述清洁条与密封槽之间滑动密封连接。

在上述的自散热监控器中，所述蒸发液采用二氯甲烷液体。

在上述的自散热监控器中，所述下支架上套设有记忆弹簧，所述记忆弹簧的下端与下支架固定连接。

与现有的技术相比，本自散热监控器的优点在于：

1、本发明通过设置盛放有二氯甲烷的弹性波纹管，当监控器内的热量通过导热块使二氯甲烷升温至其沸点以上温度时，二氯甲烷汽化充满弹性波纹管并使弹性波纹管伸长，利用弹性波纹管推动上滑板，从而带动透明隔板向上移动，一方面，使镜头板与透明隔板的接触位置发生改变，加速散热，另一方面，壳体与密封槽之间发生相对位移，在清洁条的作用下，能够对密封槽进行清洁，保持镜头板的清晰。

2、本发明通过设置透明隔板，大大增加了清洁面积，降低清洁难度，同时也能够对镜头板起到一定的保护作用，提高了监控器的防水、防尘效果。

3、本发明通过设置记忆弹簧，可以利用环境温度的变化改变透明隔板的位置，对监控器起到加速散热和清洁的作用。

附图说明

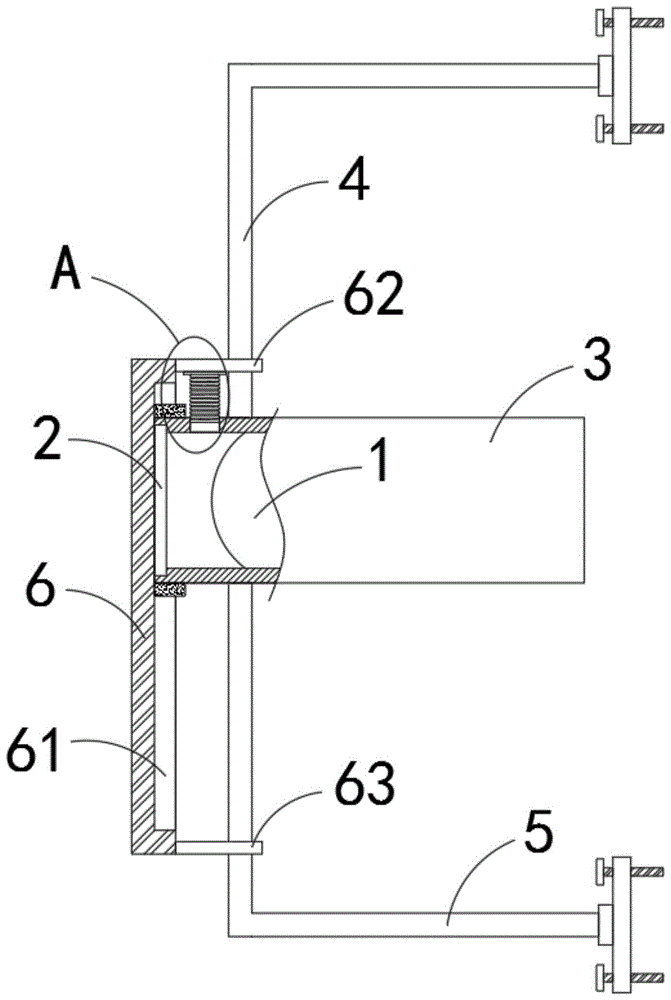

图1是本发明提供的一种自散热监控器实施例1的结构示意图；

图2是图1中的A处放大结构示意图；

图3是本发明提供的一种自散热监控器实施例1的散热状态结构示意图；

图4是本发明提供的一种自散热监控器实施例2的结构示意图；

图5是本发明提供的一种自散热监控器实施例2的初级散热状态结构示意图；

图6是本发明提供的一种自散热监控器实施例1的高级散热状态结构示意图。

图中，1监控器本体、2镜头板、3壳体、31导热块、311弹性波纹管、312上推板、32清洁条、4上支架、5下支架、6透明隔板、61密封槽、62上滑板、63下滑板、7记忆弹簧。

具体实施方式

为使本发明的上述目的、特征和优点能够更加明显易懂，下面结合附图对本发明的具体实施方式做详细的说明。在下面的描述中阐述了很多具体细节以便于充分理解本发明。但是本发明能够以很多不同于在此描述的其他方式来实施，本领域技术人员可以在不违背本发明内涵的情况下做类似改进，因此本发明不受下面公开的具体实施的限制。

需要说明的是，当元件被称为“固定于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的，并不表示是唯一的实施方式。

除非另有定义，本文所使用的所有的技术和科学术语与属于本发明的技术领域的技术人员通常理解的含义相同。本文中在本发明的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本发明。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。

实施例1

如图1-3所示，一种自散热监控器，包括监控器本体1、镜头板2、壳体3、上支架4和下支架5，监控器本体1和镜头板2均固定安装在壳体3内，上支架4和下支架5分别固定连接在壳体3的上下侧壁上，上支架4和下支架5均为L型支架，且上支架4和下支架5关于壳体3对称设置，上支架4和下支架5远离壳体3的一端通过螺栓与墙面固定连接，镜头板2的正前方设有透明隔板6，透明隔板6可采用透明玻璃材质，透明隔板6设有：

密封槽61，密封槽61设置在透明隔板6靠近壳体3的侧壁上，密封槽61为竖直设置的条形槽，密封槽61的侧壁与壳体3的侧壁滑动密封连接，密封槽61呈竖直凹陷设置，能够降低进灰的概率，壳体3的上下侧壁上均固定连接有清洁条32，清洁条32与密封槽61之间滑动密封连接，利用清洁条32能够进一步对密封槽61进行清灰，保持镜头板2正前方位置的透明隔板6的清洁；

上滑板62，上滑板62的一端与透明隔板6的上端固定连接，上滑板62的另一端滑动套设在上支架4上；下滑板63，下滑板63的一端与透明隔板6的下端固定连接，下滑板63的另一端滑动套设在下支架5上；通过上滑板62和下滑板63对透明隔板6进行限位；

壳体3的上侧壁嵌设有导热块31，导热块31可采用铜块，能够提高导热效率，导热块31的上端固定连接有弹性波纹管311，弹性波纹管311的上端固定连接有上推板312，弹性波纹管311内盛放有蒸发液，蒸发液采用二氯甲烷液体，二氯甲烷的沸点在39°。

本实施例中，监控器本体1工作工程中产生的热量会通过导热块31传导至弹性波纹管311内的蒸发液，对蒸发液进行加热，蒸发液随着温度的升高，直至达到沸点温度时，蒸发液开始汽化并充满整个弹性波纹管311，使弹性波纹管311膨胀伸长，弹性波纹管311带动上推板312向上移动，并作用在上滑板62上，利用上滑板62带动透明隔板6向上移动，如图3所示，透明隔板6向上移动时，一方面，使镜头板2与透明隔板6的接触位置发生改变，加速散热，另一方面，壳体3与密封槽61之间发生相对位移，在清洁条32的作用下，能够对密封槽61进行清洁，保持镜头板2的清晰，随着壳体3内温度的降低，蒸发液重新液化，使弹性波纹管311和透明隔板6复位至图1的状态。

实施例2

如图4-6所示，本实施例与实施例1的不同之处在于：下支架5上套设有记忆弹簧7，记忆弹簧7的下端与下支架5固定连接，需要说明的是，记忆弹簧7可采用双程记忆合金制成，在环境温度高于其变态温度(40℃)时会伸长，在温度低于变态温度时，会自动复位，且此过程根据温度的变化可反复进行，同时，记忆合金还具备温度滞后小、控温精确可靠，寿命长，经抗疲劳度大于数十万次等突出的特点。

本实施例中，在高温天气下，如正午太阳直射时，在记忆弹簧7的温度达到其变态温度时，记忆弹簧7会伸长，并推动下滑板63向上移动，再次推动透明隔板6向上，起到清洁的效果，当环境温度降低后，记忆弹簧7复位。

以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
