技术领域

本发明涉及农业灌溉工具技术领域，具体的，涉及一种喷洒均匀的喷灌喷头。

背景技术

农业是利用动植物的生长发育规律，通过人工培育来获得产品的产业，农业的劳动对象是有生命的动植物，获得的产品是动植物本身，简单来说就是种植各种农作物和养殖各种家畜的统称，在农作物的种植过程中，常常要用到喷灌喷头，将水管中的水均匀的喷洒到种农作物的表面，使农作物吸收水分快速生长，而现有技术中的喷灌喷头，喷头喷出的水流速不便，喷洒的范围不便，无法将水均分的喷洒到每一个区域，在喷洒过程中常常会导致某一区域喷水少和某一区域喷洒过多的问题，进而导致两个区域的农作物的生长程度不一，既影响农作物的产量，又使人们无法很好的把控收获的日期，不利于农作物的种植工作等问题。因此，需要在喷灌喷头的基础上进行进一步研究，提供一种喷洒均匀的喷灌喷头。

发明内容

一种喷洒均匀的喷灌喷头设置，以解决上述背景技术中提出的，喷头喷出的水流速不便，喷洒的范围不便，无法将水均分的喷洒到每一个区域，在喷洒过程中常常会导致某一区域喷水少和某一区域喷洒过多的问题。

本发明提供如下技术方案：一种喷洒均匀的喷灌喷头，包括螺纹筒、转盘、连接筒和分流筒，所述螺纹筒的顶部嵌套焊接有分流筒，所述分流筒的顶部嵌入焊接有连接筒，所述连接筒嵌入焊接在转盘的底部，且转盘设有两块；

所述转盘包括防水轴承、内圈、曲面弹片、固定杆、大转块、小转块、凹槽、外圈和喷洒管，所述转盘的底部嵌入焊接有防水轴承，且防水轴承与连接筒嵌套焊接在一起，所述转盘之间无缝焊接有内圈和外圈，且内圈和外圈套在一起，所述内圈和外圈均被贯穿焊接喷洒管，所述喷洒管的内壁焊接设置有曲面弹片，所述喷洒管一端的内壁焊接设置有固定杆，所述固定杆活动贯穿均在大转块的中间，所述固定杆均活动贯穿在两个小转块的中间，所述大转块和小转块的表面均开口设置有凹槽；

所述分流筒包括密封轴承、转动栓、固定块、扇叶、圆盘、外密封圈、内密封圈和流水孔，所述分流筒的内壁通过支杆焊接设置有密封轴承，所述密封轴承的中间被转动栓贯穿焊接，所述转动栓的底部嵌入焊接在固定块的顶部，所述固定块的前后左右均焊接设置有扇叶，所述转动栓的顶部贯穿焊接在圆盘的中间，所述圆盘的外侧通过结构胶粘接有外密封圈，所述外密封圈的内侧通过结构胶粘接有内密封圈，所述圆盘的内部开口设置有流水孔。

进一步的优选方案：所述喷洒管共设有两圈，且两圈喷洒管位于不同的水平面，并且喷洒管逆时针环绕在两块转盘之间。

进一步的优选方案：所述喷洒管呈“圆弧”状，且喷洒管的弧度为60°-70°。

进一步的优选方案：所述流水孔共设有六个，且六个流水孔的圆心呈“等边六边形”排列。

进一步的优选方案：所述流水孔环绕在圆盘中，且流水孔的直径大小逆时针依次递增，并且流水孔的最大直径与连接管的内圈直径保持一致。

进一步的优选方案：所述外密封圈包裹住圆盘的外侧，且外密封圈的内侧紧密贴合在连接筒的底部。

进一步的优选方案：所述内密封圈包裹住圆盘的顶部，且内密封圈的外侧密贴合在连接筒的底部，并且内密封圈的厚度与外密封圈的厚度和材质均一致。

进一步的优选方案：所述固定块的底部呈“圆锥”状，且固定块位于分流管的中间。

进一步的优选方案：所述大转块和小转块的表面均呈“曲面”状，所述大转块和小转块表面的弯曲程度保持一致，且大转块位于两个小转块的中间，并且大转块和两个小转块的间距保持一致。

一种喷洒均匀的喷灌喷头，具有以下有益效果：

(1)该种喷洒均匀的喷灌喷头设置有喷洒管，当水流过喷洒管时，由于喷洒管呈“圆弧”状以及力的作用是相互的原理，水快速的流过喷洒管时，水冲击喷洒管内壁时产生的作用力会使喷洒管逆时针转动，使水一圈一圈的刺破那个喷洒管喷出，进而使喷洒管喷出的水变得均匀。

(2)扇叶在受到水流的冲击时会带的转动栓转动，使圆盘发生转动，圆盘转动过程中，使大小不同的六个流水孔在连接筒的下方转动依次与连接筒进行对接，进而进入连接筒的量随着时间不断的发生变化，从而使水冲击喷洒管的流速不断的变化，由于水的流速与作用力的大小成正比，而作用力的大小与喷洒管的转速成正比，最后会导致喷洒管的转速随着圆盘的转动而发生变化，最终使喷洒管喷出水的速度随着时间的变化而变化，水流出喷洒管喷洒到农作物上水平的位移不断变化，使喷洒管喷出水的范围不断变化，使喷洒管喷出的水均匀的喷洒在一个圆环的区域，水喷洒非常均匀。

附图说明

图1为本发明整体的结构示意图。

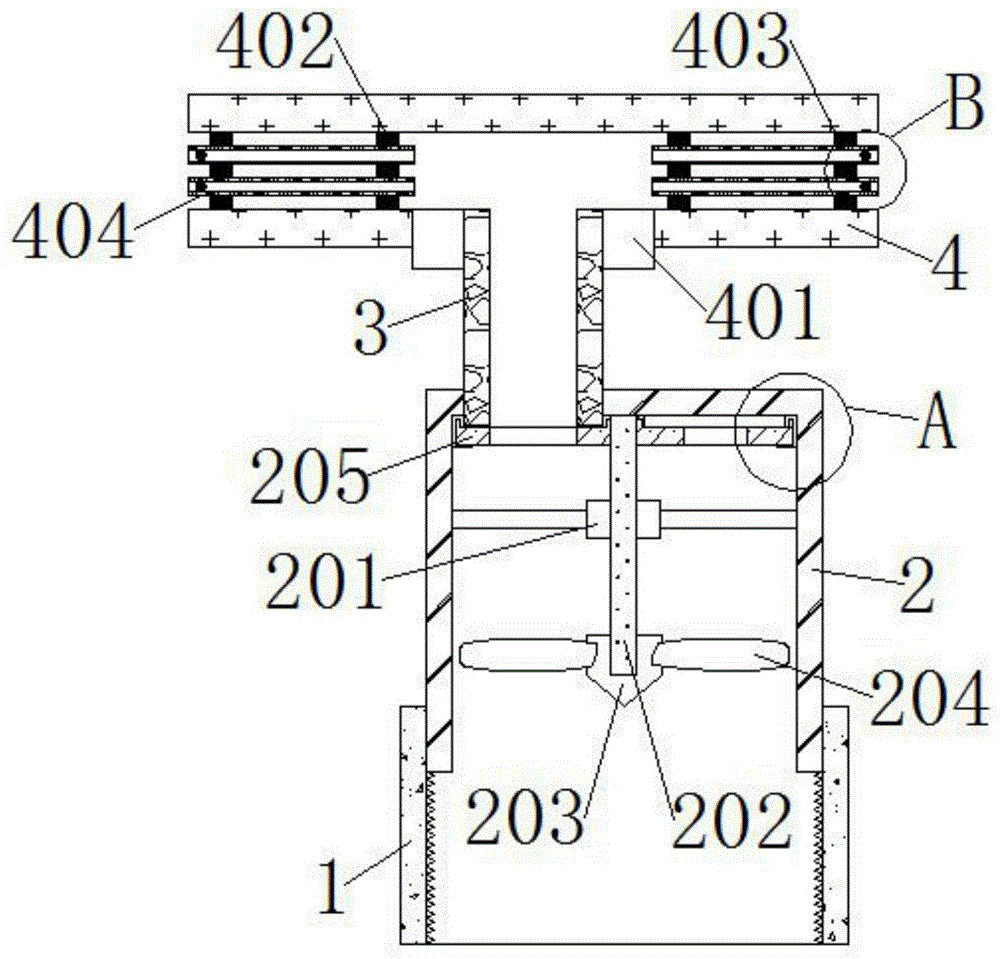

图2为本发明整体的剖面示意图。

图3为本发明圆盘的俯视示图。

图4为本发明圆盘的结构示意图。

图5为本发明转盘的俯视剖面示意图。

图6为本发明大转块和小转块的结构示意图。

图7为本发明图2中A处的放大示意图。

图8为本发明图2中B处的放大示意图。

图9为本发明图5中C处的放大示意图。

图1-9中：螺纹筒1、分流筒2、密封轴承201、转动栓202、固定块203、扇叶204、圆盘205、外密封圈206、内密封圈207、流水孔208、连接筒3、转盘4、防水轴承401、内圈402、外圈403、喷洒管404、曲面弹片405、固定杆406、大转块407、小转块408、凹槽409。

具体实施方式

请参阅图1至9中，本发明实施例中，一种喷洒均匀的喷灌喷头，包括螺纹筒1、转盘4、连接筒3和分流筒2，螺纹筒1的顶部嵌套焊接有分流筒2，分流筒2的顶部嵌入焊接有连接筒3，连接筒3嵌入焊接在转盘4的底部，且转盘4设有两块；转盘4包括防水轴承401、内圈402、曲面弹片405、固定杆406、大转块407、小转块408、凹槽409、外圈403和喷洒管404，转盘4的底部嵌入焊接有防水轴承401，且防水轴承401与连接筒3嵌套焊接在一起，转盘4之间无缝焊接有内圈402和外圈403，且内圈402和外圈403套在一起，内圈402和外圈403均被贯穿焊接喷洒管404，喷洒管404的内壁焊接设置有曲面弹片405，曲面弹片405在受到水流的冲击时会产生弹力，由于力的作用是相互的，所以曲面弹片405弹力的反作用力会作用在喷洒管404的内壁，进而使转盘4转速更快，喷洒管404一端的内壁焊接设置有固定杆406，固定杆406活动贯穿均在大转块407的中间，固定杆406均活动贯穿在两个小转块408的中间，大转块407和小转块408的表面均开口设置有凹槽409，凹槽409能够增加水流冲击大转块407和小转块408的阻力，从侧面的提高大转块407和小转块408的转速；分流筒2包括密封轴承201、转动栓202、固定块203、扇叶204、圆盘205、外密封圈206、内密封圈207和流水孔208，分流筒2的内壁通过支杆焊接设置有密封轴承201，密封轴承201的中间被转动栓202贯穿焊接，转动栓202的底部嵌入焊接在固定块203的顶部，固定块203的前后左右均焊接设置有扇叶204，转动栓202的顶部贯穿焊接在圆盘205的中间，圆盘205的外侧通过结构胶粘接有外密封圈206，外密封圈206的内侧通过结构胶粘接有内密封圈207，圆盘205的内部开口设置有流水孔208。

其中，喷洒管404共设有两圈，且两圈喷洒管404位于不同的水平面，并且喷洒管404逆时针环绕在两块转盘4之间，喷洒管404呈“圆弧”状，且喷洒管404的弧度为60°，水流过喷洒管404时，水会冲击喷洒管404的内壁，进而产生反作用力，使喷洒管404带动转盘4逆时针转动，从而使喷洒管404喷洒更加均匀。

其中，流水孔208共设有六个，且六个流水孔208的圆心呈“等边六边形”排列，圆盘205每转动六十度就可以使连接筒3与一个流水孔208进行对接，进而使进入连接筒3中的水量均匀变化，流水孔208环绕在圆盘205中，且流水孔208的直径大小逆时针依次递增，能够使水进入连接筒3的水量均匀的变化，并且流水孔208的最大直径与连接管3的内圈直径保持一致，流水孔208跟随转盘205转动，使连接筒3中水量发生随着时间发生变化，连带着使喷洒管404中的流速发生变化，进而使喷洒管404喷洒的范围随着时间变化，喷洒管404喷洒的更加均匀。

其中，外密封圈206包裹住圆盘205的外侧，且外密封圈206的内侧紧密贴合在连接筒3的底部，外密封圈206用于使连接管3的左侧与圆盘205内壁有良好的气密性，内密封圈207包裹住圆盘205的顶部，且内密封圈207的外侧密贴合在连接筒3的底部，并且内密封圈207的厚度与外密封圈206的厚度和材质均一致，内密封圈207使连接管3的右侧与圆盘205。

其中，固定块203的底部呈“圆锥”状，能够减少水流冲击固定块203的阻力，且固定块203位于分流管2的中间，固定块203能够将四个扇叶204固定在转动栓202上。

其中，大转块407和小转块408的表面均呈“曲面”状，大转块407和小转块408表面的弯曲程度保持一致，且大转块407位于两个小转块408的中间，并且大转块407和两个小转块408的间距保持一致，当转盘4高速转动时，使大转块407和小转块408产生离心力在固定杆406上转动，使大转块407和小转块408搅拌喷洒管404喷出的水，进而使喷洒管404喷出的水流更加均匀，同时水流冲击大转块407和小转块408时，大转块407和小转块408在受到水流的冲击时，会使大转块407和小转块408高速转动，进而提高大转块407和小转块408的搅拌能力，进一步的使喷洒管404喷出的水流更加均匀。

在使用本发明一种喷洒均匀的喷灌喷头时，首先，将螺纹筒1套在垂直的水管上，使转盘4保持水平，其次当水从水管中进入螺纹筒1，再流进分流筒2中冲击扇叶204时，扇叶204会带动转动栓202高速转动，转动栓202顶部的圆盘205同步转动，水通过圆盘205的流水孔208进入连接筒3中，然后水流进喷洒管404，最后从喷洒管404中喷出，水流过喷洒管404内壁时，会使喷洒管404带动转盘4高速转动，由于圆盘205的转动和六个流水孔208的大小不一致，所以进入连接筒3中的水量会随着时间而不上下浮动，进而使水流过喷洒管404的流速随时发生变化，由于水的流速与作用力的大小成正比，而作用力的大小与喷洒管404的转速成正比，最后会导致喷洒管404的转速随着圆盘205的转动而发生变化，最终使喷洒管404喷出水的速度随着时间的变化而变化，水喷出喷洒管404的喷洒距离随着时间变化而变化，由于喷洒管404的转动，最后使喷洒管404喷洒的范围形成一个圆环。
