技术领域

本发明涉及大棚领域，特别涉及一种大棚用可拆卸式集雨槽。

背景技术

目前大棚用的集雨槽主要用于对棚顶雨水的导流排放，以避免棚顶积水，现有的集雨槽的主体部件在安装时仅仅通过槽底的部件来固定，当集雨槽在下的雨水比较大时，其集雨槽两侧的主体部件的承载力小，易导致集雨槽的两侧的主体部件变形甚至损坏，这样集雨槽的使用寿命短，而且集雨槽的部件在安装时也不方便，因此，有进一步改进的必要。

公开号为CN208056500U的中国专利公开了一种大棚用集雨槽，该集雨槽包括集雨槽底板和两个集雨槽侧板，且两个集雨槽侧板均倾斜设置，两个集雨槽侧板设在集雨槽底板顶部的两侧，且集雨槽底板与两个集雨槽侧板为固定连接的一体结构，集雨槽底板与两个集雨槽侧板之间组合构成一个集雨槽，两个集雨槽侧板相互远离的一侧顶部均固定焊接有固定块，所述集雨槽底板的底部设有安装座，且集雨槽底板的底部与安装座的顶部相接触，安装座的底部固定焊接有大棚棚体。本发明结构简单，实用性强，有利于提高集雨槽侧板的承载力，即使集雨槽在下的雨水比较大时，也不会导致集雨槽侧板变形甚至损坏，有利于提高集雨槽的使用寿命，而且集雨槽的部件在安装时，十分方便，满足了人们的使用需求。

但是该集雨槽没有设置防堵组件，时间一长，风吹来的树枝树叶会将导水管道堵住，使得雨水会累积在集水槽内，使得集水槽起不到导水的效果。因此，发明一种大棚用可拆卸式集雨槽来解决上述问题很有必要。

发明内容

本发明的目的在于提供一种大棚用可拆卸式集雨槽，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种大棚用可拆卸式集雨槽，包括集雨槽主体，所述集雨槽主体的底部两端均设置有导水管道，所述集雨槽主体固定安装在大棚支架上，所述集雨槽主体包括底板和两个侧板，所述底板上贯穿连接有固定管，所述固定管的顶端固定连接有防堵组件，所述固定管的底端固定连接有储水箱，所述储水箱固定安装在大棚支架上，所述防堵组件包括安装块，所述安装块的底端与固定管的顶端固定连接，所述安装块的一端开设有安装槽，所述安装槽的槽底中部开设有通孔，所述通孔的内部设置有传动轴，所述传动轴通过密封轴承与通孔的内壁活动连接，所述安装槽内设置有驱动电机，所述驱动电机的输入端连接有导线，所述导线贯穿固定管的侧壁并与外界电源相连通，所述驱动电机通过安装板与安装块固定连接，所述传动轴的一端与驱动电机连接，所述传动轴另一端固定连接有切割片，所述切割片的外侧套接有防护罩，所述防护罩固定安装在安装块的另一端，所述防护罩的上端一侧通过加强杆与安装块的顶端固定连接。

优选的，所述固定管的上端一侧开设有导水通道，所述导水通道设置为开口向下的倾斜结构。

优选的，所述导水通道的开口处设置有过滤网，所述过滤网的外侧壁与切割片的底端贴合连接。

优选的，所述传动轴的一端开设有限位槽，所述驱动电机的转子端部设置有限位块，所述限位块与限位槽相适配。

优选的，所述固定管设置有多个，多个固定管呈等间距水平分布。

优选的，所述储水箱的内腔上端设置有金属板，所述金属板位于储水箱的进水口下方，所述金属板的上表面两侧均通过连接弹簧与储水箱的内顶壁连接。

本发明的技术效果和优点：

1、本发明通过在集雨槽主体的底板上设置有多个固定管，多个固定管能够同时导出集雨槽主体上积累的雨水，减缓了集雨槽主体的压力，在固定管上设置有防堵组件，防堵组件上的驱动电机通过传动轴带动切割片转动，使得切割片能够将过滤网外侧的大的异物或树枝树叶切割，防止异物或树枝树叶堵塞导水通道的开口，在导水通道的开口处设置有过滤网，过滤网起到了过滤粒径较大的异物和树枝树叶的作用。

2、本发明通过在储水箱的内部设置有金属板和连接弹簧，使得大棚内的工作人员可根据雨水落到金属板上的声音大小和密集程度来确定集水槽中累积雨水量的大小，连接弹簧的设置对金属板起到了一定的缓冲作用。

附图说明

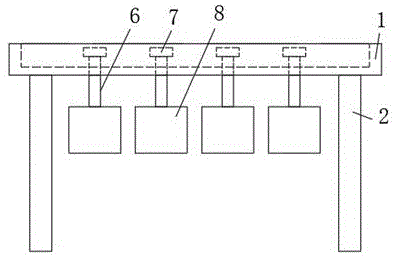

图1为本发明结构的示意图。

图2为本发明集雨槽主体结构的剖面示意图。

图3为本发明防堵组件结构的剖面示意图。

图4为本发明储水箱结构的剖面示意图。

图中：1、集雨槽主体；2、导水管道；3、大棚支架；4、底板；5、侧板；6、固定管；61、导水通道；7、防堵组件；8、储水箱；9、安装块；91、安装槽；92、通孔；93、传动轴；10、驱动电机；101、导线；11、安装板；12、防护罩；13、加强杆；15、切割片；16、过滤网；17、金属板；18、连接弹簧。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

本发明提供了如图1-4所示的一种大棚用可拆卸式集雨槽，由图1和图2所示，包括集雨槽主体1，集雨槽主体1的底部两端均设置有导水管道2，集雨槽主体1固定安装在大棚支架3上，集雨槽主体1包括底板4和两个侧板5，底板4上贯穿连接有固定管6，固定管6的顶端固定连接有防堵组件7，固定管6的底端固定连接有储水箱8，储水箱8固定安装在大棚支架3上。

由图3所示，固定管6的上端一侧开设有导水通道61，导水通道61设置为开口向下的倾斜结构，在一定程度上避免了导水通道61进入异物而堵塞，防堵组件7包括安装块9，安装块9的底端与固定管6的顶端固定连接，安装块9的一端开设有安装槽91，安装槽91的槽底中部开设有通孔92，通孔92的内部设置有传动轴93，传动轴93起到了传递动力的作用，传动轴93通过密封轴承与通孔92的内壁活动连接，安装槽91内设置有驱动电机10，驱动电机10起到了输出动力的作用，驱动电机10的输入端连接有导线101，导线101贯穿固定管6的侧壁并与外界电源相连通，驱动电机10通过安装板12与安装块9固定连接，传动轴93的一端开设有限位槽，驱动电机10的转子端部设置有限位块，限位块与限位槽相适配，通过这样的设置，使得驱动电机10便于拆卸更换，传动轴93另一端固定连接有切割片15，切割片15能够将过滤网16外侧的大的异物或树枝树叶切割，防止异物或树枝树叶堵塞导水通道61的开口，切割片15的外侧套接有防护罩13，防护罩13的设置起到了保护切割片15的作用，防护罩13固定安装在安装块9的另一端，防护罩13的上端一侧通过加强杆14与安装块9的顶端固定连接，导水通道61的开口处设置有过滤网16，过滤网16的外侧壁与切割片15的底端贴合连接，过滤网16起到了过滤粒径较大的异物和树枝树叶的作用。

由图4所示，储水箱8的内腔上端设置有金属板17，金属板17位于储水箱8的进水口下方，大棚内的工作人员可根据雨水落到金属板17上的声音大小和密集程度来确定集水槽中累积雨水量的大小，金属板17的上表面两侧均通过连接弹簧18与储水箱8的内顶壁连接，连接弹簧18的设置对金属板17起到了一定的缓冲作用。

首先落在大棚上的雨水，顺着大棚的弧度流到集雨槽主体1内，然后顺着导水管道2流出，当风吹来的异物或树枝树叶卡在导水管道2内时，导水管道2的导水量会下降，此时启动驱动电机10，驱动电机10通过传动轴93带动切割片15转动，导致雨水会累积在集雨槽主体1内，使集雨槽主体1内的水位上升，直至水位上升至导水通道61的进水口处，此时过滤网16起到了过滤大型异物的作用，过滤后的雨水顺着固定管6落入储水箱8内，雨水落在储水箱8上的金属板17，发出清脆的声音，使得大棚内部的人员根据金属声音的不同，来确定雨水量的大小。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
