技术领域：

本发明涉及电子元件包装治具的技术领域，更具体地说涉及一种陶瓷片电容器的辅助包装治具。

背景技术：

陶瓷电容器又称为瓷介电容器或独石电容器。顾名思义，瓷介电容器就是介质材料为陶瓷的电容器。目前的陶瓷电容器由顶部的陶瓷片结构和底部的引脚组成，包装时，需要先通过胶带将多个陶瓷电容器的引脚排列粘贴在纸板上，然后再将该粘贴包装的结构放入相应的包装箱内；而目前陶瓷电容器粘贴到纸板上，一般采用手工完成，需要将陶瓷电容器逐个安放到纸板上，然后在拉开胶带粘贴将陶瓷电容器和纸板粘贴，其纯手工方式，粘贴较为方法，包装效率低下。

发明内容：

本发明的目的就是针对现有技术之不足，而提供了一种陶瓷片电容器的辅助包装治具，其能辅助陶瓷电容器与纸板粘贴固定，能有效提高包装效率。

为实现上述目的，本发明采用的技术方案如下：

一种陶瓷片电容器的辅助包装治具，包括倒置T型的基座，基座的一端切割成型有平台，平台上插接有竖直的芯轴，基座上端面的后侧成型有横向的插槽，插槽下端的前面上成型有矩形的切槽，所述的切槽和插槽均贯穿背离平台一端的基座侧端面，所述切槽的前端面上成型有贯穿基座前端面的条形槽孔，条形槽孔下侧的基座上成型有贯穿背离平台一端基座侧端面的滑动槽，基座的滑动槽内插接有条形的滑动块；所述插槽前侧的基座上端面上成型有若干至滑动块的凹槽；所述切槽的两侧壁上成型有贯穿基座两端侧端面的胶带进料槽；所述基座背离平台的侧端面上设有限位板，限位板的下部成型有与胶带进料槽相对的插口，限位板的上部成型有竖直的导向槽,导向槽内插接有定位螺钉，定位螺钉螺接在基座上。

优选的，所述基座滑动槽的上端面成型有横向的燕尾槽，滑动块的上端面上成型有燕尾型的插条，滑动块的插条插接在基座的燕尾槽内。

优选的，所述滑动块的前端面上成型有拉手槽。

优选的，所述滑动块前侧的基座上固定有限位挡块，限位挡块位于基座背离芯轴的一端，所述滑动块的前端面上螺接有限位挡块相对的限位螺钉。

优选的，所述限位板的导向槽内插接有导向柱，导向柱插接固定在基座上。

优选的，所述基座上靠近平台的一端的胶带进料槽内插接有竖直的转轴。

本发明的有益效果在于：其提供了一种能辅助陶瓷电容器与纸板粘贴固定的治具，便于包装，能有效提高包装效率。

附图说明：

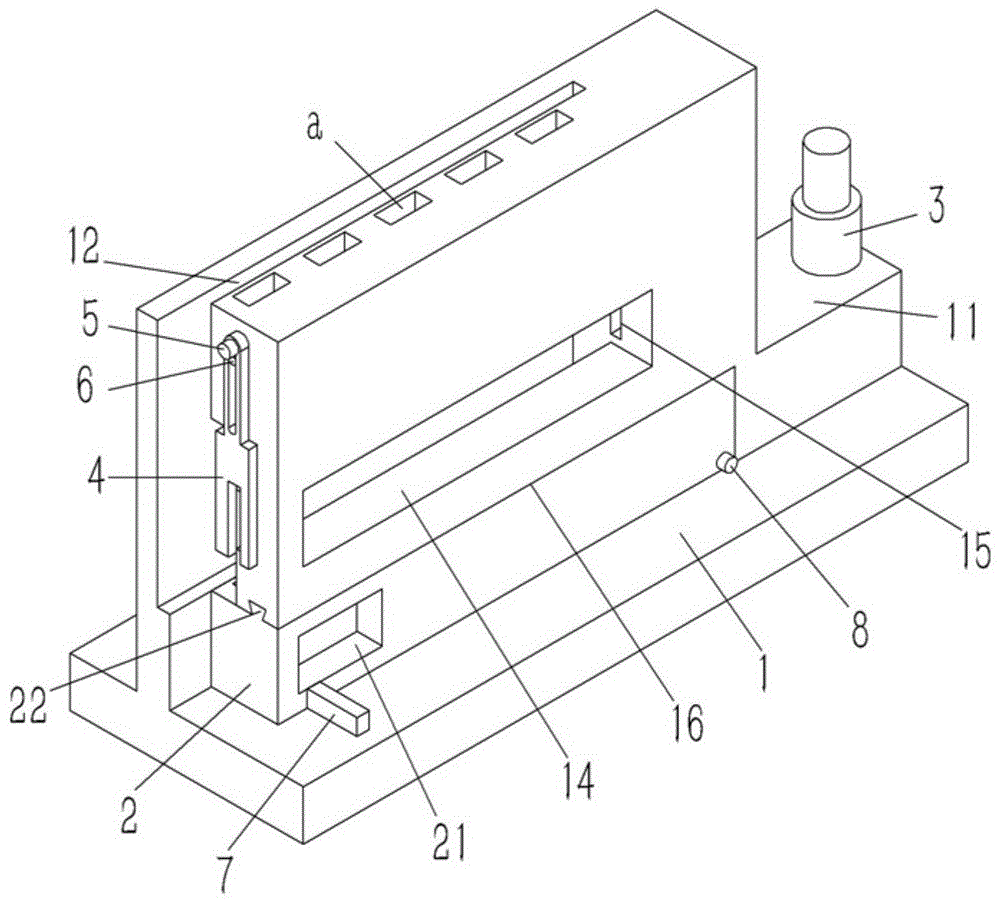

图1为本发明立体的结构示意图；

图2为本发明正视的结构示意图；

图3为图2中A-A处的剖视结构示意图；

图4为本发明侧视的结构示意图。

图中：1、基座；11、平台；12、插槽；13、切槽；14、条形槽孔；15、胶带进料槽；16、滑动槽；2、滑动块；21、拉手槽；22、插条；3、芯轴；4、限位板；41、导向槽；5、定位螺钉；6、导向柱；7、限位挡块；8、限位螺钉；9、转轴。

具体实施方式：

实施例：见图1至4所示，一种陶瓷片电容器的辅助包装治具，包括倒置T型的基座1，基座1的一端切割成型有平台11，平台11上插接有竖直的芯轴3，基座1上端面的后侧成型有横向的插槽12，插槽12下端的前面上成型有矩形的切槽13，所述的切槽13和插槽12均贯穿背离平台11一端的基座1侧端面，所述切槽13的前端面上成型有贯穿基座1前端面的条形槽孔14，条形槽孔14下侧的基座1上成型有贯穿背离平台11一端基座1侧端面的滑动槽16，基座1的滑动槽16内插接有条形的滑动块2；所述插槽12前侧的基座1上端面上成型有若干至滑动块2的凹槽a；所述切槽13的两侧壁上成型有贯穿基座1两端侧端面的胶带进料槽15；所述基座1背离平台11的侧端面上设有限位板4，限位板4的下部成型有与胶带进料槽15相对的插口，限位板4的上部成型有竖直的导向槽41,导向槽41内插接有定位螺钉5，定位螺钉5螺接在基座1上。

优选的，所述基座1滑动槽16的上端面成型有横向的燕尾槽，滑动块2的上端面上成型有燕尾型的插条22，滑动块2的插条22插接在基座1的燕尾槽内。

优选的，所述滑动块2的前端面上成型有拉手槽21。

优选的，所述滑动块2前侧的基座1上固定有限位挡块7，限位挡块7位于基座1背离芯轴3的一端，所述滑动块2的前端面上螺接有限位挡块7相对的限位螺钉8。

优选的，所述限位板4的导向槽41内插接有导向柱6，导向柱6插接固定在基座1上。

优选的，所述基座1上靠近平台11的一端的胶带进料槽15内插接有竖直的转轴9。

工作原理：本发明为陶瓷片电容器的辅助包装治具，使用时，先将装载在芯轴3上的胶带卷拉出胶带，穿过胶带进料槽15和限位板4的插口，然后将陶瓷片电容器倒置插入凹槽a内，则陶瓷片电容器的引脚分布在条形槽孔14的后侧，再在插槽12内插入纸板，然后通过条形槽孔14，手指覆盖胶带实现陶瓷片电容器的引脚粘贴到纸板上，然后将限位板4上提，脱离胶带，再移动滑动块2，将纸板和陶瓷片电容器一道移出基座1，移出后再下移限位板4，将移出的胶带切端，即可取下粘贴包装后的陶瓷片电容器，最后将滑动块2复位，可以进行下一次的包装。

所述实施例用以例示性说明本发明，而非用于限制本发明。任何本领域技术人员均可在不违背本发明的精神及范畴下，对所述实施例进行修改，因此本发明的权利保护范围，应如本发明的权利要求所列。
