技术领域

本发明属于燃气制造设备技术领域，具体的说是一种农作物秸秆汽化炉。

背景技术

目前，现有技术中的上吸式气化炉因其结构简单，造价低廉，秸秆资源广泛，又因全球性关注能源危机和因季节性焚烧秸秆等农业废弃物所造成的大气污染问题，党和国家非常重视这项可再生能源的开发利用，鼓励和倡导秸秆能源化，努力实现既节能又环保。但由于现有技术中的气化炉对秸秆干燥度的要求过高，使用中又因无法掌握加料时机而经常脱料熄火，加上焦油处理不清而堵塞管道，还常因炉内架空而断火等诸多因素制约了其推广应用。

现有技术中也出现了一些一种农作物秸秆汽化炉的技术方案，如申请号为200810210412的一项中国专利公开了一种智能型秸秆气化炉，包括炉体、排气阀、环形水槽、净化器，炉体上设置有脱料探测提示及排湿炉盖系统，包括带导柱的压料块和装有磁场控制开关的提示器以及设置有导套的排湿炉盖部分，当压料块利用自重均匀的将炉内轻质蓬松燃料自然压实时便增加了其密度也促进了及时落料，提高了产气效果，随着燃料的消耗，连接压料块的导柱顶端装有磁块的部分跟随下落到设定位置时就触发了导套外的提示器，即自动地发出请加料提示或设定的语音，排湿炉盖是上小下大呈圆锥形或圆弧形的，其底部周边插入炉体上口所设置的环形水槽。

该技术方案的秸秆汽化炉，通过设置自动防断火进风系统，保证了炉膛内全面均衡燃烧不再偏烧架空，且能及时破碎即将形成的焦炭，确保了连续产气，实现了永不断火的效果。但是该方案不能有效的根据炉体内的情况，对农作物秸秆进行燃烧，同时在农作物秸秆的燃烧中产生的草木灰灰尘不能进行有效处理；从而使得该技术方案受到限制。

发明内容

为了弥补现有技术的不足，本发明提出的一种农作物秸秆汽化炉，通过带动转轴逆时针转动，使得农作物秸秆与空气进行充分的燃烧，待到反应箱中的空气变少时，通过带动反应箱顺时针转动，挡板将反应箱一侧的一号孔堵住，使得空气不能进入到反应箱中，农作物秸秆在反应箱中进行闷烧，产生燃气使得农作物秸秆长时间的持续供能，从而提高了农作物秸秆汽化炉的供能效果。

本发明解决其技术问题所采用的技术方案是：本发明所述的一种农作物秸秆汽化炉，包括炉体、转轴；还包括反应单元；所述转轴设于炉体内部，转轴为空心轴，所述转轴的底端与反应单元固连，转轴的顶端伸出炉体与驱动装置固连，伸出炉体的转轴外圈设有送料口；所述反应单元的数目为四个，反应单元固连在转轴的外圈，反应单元绕转轴呈圆周分布；所述炉体的侧壁设有进气口、一号出灰口和二号出灰口；所述进气口与反应单元连通；其中，

所述反应单元包括反应箱和挡板；所述反应箱的侧壁设有一号孔，反应箱的底部设有二号孔，反应箱一侧通过弹簧固连设有挡板。工作时，将农作物秸秆从送料口送入到反应箱中，起先反应箱中从进气口处进入许多的空气，此时，通过驱动装置带动转轴逆时针转动，挡板未将一号孔堵住，使得农作物秸秆与空气进行充分的燃烧，待到反应箱中的空气变少时，通过驱动装置带动转轴顺时针转动，相应的反应箱也顺时针转动，反应箱在转动中，挡板将反应箱一侧的一号孔堵住，使得空气不能进入到反应箱中，此时农作物秸秆在反应箱中进行闷烧，产生燃气使得农作物秸秆长时间的持续供能，从而提高了农作物秸秆汽化炉的供能效果。

优选的，所述反应箱的底部设有套筒；所述套筒中开设有滑槽，套筒一端位于反应箱的内部，套筒另一端位于反应箱的外部；所述滑槽中设有导块，所述导块靠近转轴的一侧为圆锥形。工作时，在将农作物秸秆从送料口顺着空心转轴送入到反应箱时，农作物秸秆易堆积在一起，通过设置一侧为圆锥形的导块，使得从转轴中输送到反应箱中的农作物秸秆，在经过圆锥形导块时，农作物秸秆被分散到导块两侧，使得农作物秸秆不易快速燃烧，从而提高了农作物秸秆汽化炉的供能效果。

优选的，所述导块的底部设有气压杆；所述气压杆一端固连在炉体底部的底板上，气压杆另一端与导块固定连接，通过气压杆控制导块在套筒的滑槽中滑动。工作时，被分散到导块两侧的农作物秸秆，农作物秸秆无论是充分燃烧，还是闷烧，在未有东西进行阻挡时都会将空心转轴中存留的农作物秸秆进行消耗，使得农作物在瞬间供能过大，通过气压杆带动导块向上滑动，在农作物秸秆分配到反应箱中后，导块将空心转轴进行封闭，使得转轴中的农作物秸秆不被消耗，在反应箱中的农作物秸秆消耗殆尽后，将导块向下滑动，再将农作物秸秆分配到反应箱中，使得反应箱中的农作物秸秆的量一定，从而提高了农作物秸秆汽化炉均匀持续供能的效果。

优选的，所述反应箱的底部设有滑动板；所述滑动板一端通过弹簧与反应箱侧板固连，滑动板另一端通过弹簧固连在套筒的外圈上，滑动板上开设有三号孔，三号孔与二号孔相互错开。工作时，在农作物秸秆在反应箱中燃烧时，通过三号孔与二号孔的交错设置，避免了农作物秸秆在未燃烧时从反应箱中脱落；同时农作物秸秆在燃烧时产生草木灰，在滑动板随着反应箱转动中，滑动板相对反应箱底板发生相对滑动，三号孔与二号孔进行连通，农作物秸秆燃烧时产生的草木灰从连通的孔中脱落到炉体底部，草木灰通过抽风机从二号出灰口抽离出炉体。

优选的，所述炉体内部设有过滤单元；所述过滤单元的数目为四个，过滤单元位于反应单元的上方，过滤单元固定安装在转轴的外圈上，过滤单元绕转轴呈圆周分布，过滤单元与一号出灰口连通。工作时，农作物秸秆燃烧中产生的烟气，弥散到炉体上部，烟气经过过滤单元时，过滤单元对烟气进行过滤，使得输送出炉体的燃气纯净，从而提高了燃气的纯净度。

优选的，所述过滤单元包括过滤箱、一号板、二号板、三号板和过滤罩；所述过滤箱的底部开设有一号槽、进烟口和一号通道；所述一号槽通过一号通道与一号出灰口连通，一号槽中装有汇集水；所述过滤箱顶部开设有四号孔；所述过滤罩的截面为梯形，过滤罩通过三号板倾斜固连在过滤箱两侧壁上，过滤罩的顶部开设有孔；一号板、二号板分别倾斜固连在过滤箱两侧的侧壁上；所述一号板上开设有五号孔，二号板上开设有六号孔；二号板两侧分别是三号板和一号板，二号板在一号板上方，一号板、二号板、三号板从上往下长度逐渐减小。工作时，烟气通过进烟口进入到过滤箱中，烟气进入后依次通过一号板、二号板，烟气在三号板处受到阻挡，使得烟气从一号板、二号板与过滤罩间的间隙中往回弥散，烟气与一号槽中的汇聚水接触，汇聚水吸收烟气中的草木灰粉尘，一号槽中的草木灰通过抽风机通过一号通道从一号出灰口抽离炉体，吸收后的烟气在经过过滤罩时进行二次过滤，使得从四号孔输送出炉体的燃气纯净，从而提高了燃气的纯净度。

优选的，所述一号板与二号板均为冷凝板。工作时，烟气在经过一号板、二号板时，由于一号板、二号板为冷凝板，使得烟气中的水分液化，水回落到一号槽中，从而清除了烟气中的水分，进而提高了燃气的纯净度。

本发明的有益效果如下：

1.本发明所述的一种农作物秸秆汽化炉，通过带动转轴逆时针转动，使得农作物秸秆与空气进行充分的燃烧，待到反应箱中的空气变少时，通过带动反应箱顺时针转动，挡板将反应箱一侧的一号孔堵住，使得空气不能进入到反应箱中，农作物秸秆在反应箱中进行闷烧，产生燃气使得农作物秸秆长时间的持续供能，从而提高了农作物秸秆汽化炉的供能效果。

2.本发明所述的一种农作物秸秆汽化炉，通过三号孔与二号孔交错设置，一方面避免了农作物秸秆在未燃烧时从反应箱中脱落；另一方面农作物秸秆在燃烧时产生草木灰，在滑动板随着反应箱转动中，三号孔与二号孔进行连通，农作物秸秆燃烧时产生的草木灰从连通的孔中脱落到炉体底部。

3.本发明所述的一种农作物秸秆汽化炉，通过气压杆与导块的配合，使得农作物秸秆既能分散到反应箱中进行燃烧，又能避免空心转轴中的农作物秸秆的消耗，从而提高了农作物秸秆汽化炉的均匀供能效果。

4.本发明所述的一种农作物秸秆汽化炉，通过一号板、二号板、三号板和过滤罩间的相互配合，使得烟气中的水分既能清除掉，又能使烟气中的草木灰粉尘被汇集水吸收，从而提高了燃气的纯净度。

附图说明

下面结合附图对本发明作进一步说明。

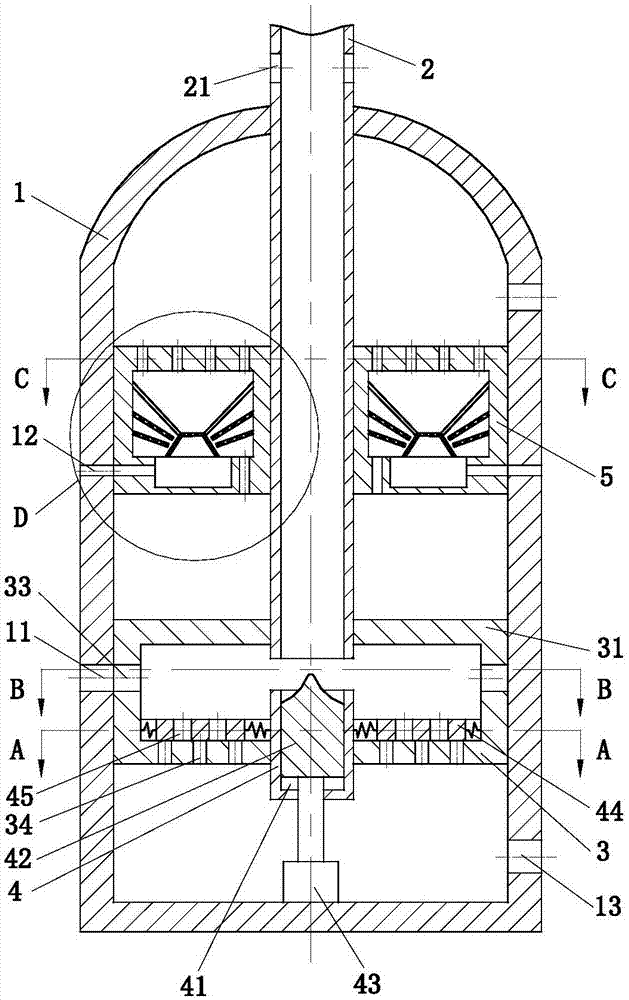

图1是本发明的主视图；

图2是图1中A-A的剖视图；

图3是图1中B-B的剖视图；

图4是图1中C-C的剖视图；

图5是图1中D处的局部放大图；

图6是图3中E处的局部放大图；

图中：炉体1、进气口11、一号出灰口12、二号出灰口13、转轴2、送料口21、反应单元3、反应箱31、挡板32、一号孔33、二号孔34、套筒4、滑槽41、导块42、气压杆43、滑动板44、三号孔45、过滤单元5、过滤箱51、一号板52、五号孔521、二号板53、六号孔531、三号板54、过滤罩55、一号槽56、进烟口57、一号通道58、四号孔59。

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

如图1至图6所示，本发明所述的一种农作物秸秆汽化炉，包括炉体1、转轴2；还包括反应单元3；所述转轴2设于炉体1内部，转轴2为空心轴，所述转轴2的底端与反应单元3固连，转轴2的顶端伸出炉体1与驱动装置固连，伸出炉体1的转轴2外圈设有送料口21；所述反应单元3的数目为四个，反应单元3固连在转轴2的外圈，反应单元3绕转轴2呈圆周分布；所述炉体1的侧壁设有进气口11、一号出灰口12和二号出灰口13；所述进气口11与反应单元3连通；其中，

所述反应单元3包括反应箱31和挡板32；所述反应箱31的侧壁设有一号孔33，反应箱31的底部设有二号孔34，反应箱31一侧通过弹簧固连设有挡板32；所述挡板32在转轴2顺时针转动时，挡板32将一侧一号孔33堵住，转轴2逆时针转动时，挡板32未将一号孔33堵住。工作时，将农作物秸秆从送料口21送入到反应箱31中，起先反应箱31中从进气口11处进入许多的空气，此时，通过驱动装置带动转轴2逆时针转动，挡板32未将一号孔33堵住，使得农作物秸秆与空气进行充分的燃烧，待到反应箱31中的空气变少时，通过驱动装置带动转轴2顺时针转动，相应的反应箱31也顺时针转动，反应箱31在转动中，挡板32将反应箱31一侧的一号孔33堵住，使得空气不能进入到反应箱31中，此时农作物秸秆在反应箱31中进行闷烧，产生燃气使得农作物秸秆长时间的持续供能，从而提高了农作物秸秆汽化炉的供能效果。

作为本发明的一种实施方式，所述反应箱31的底部设有套筒4；所述套筒4中开设有滑槽41，套筒4一端位于反应箱31的内部，套筒4另一端位于反应箱31的外部；所述滑槽41中设有导块42，所述导块42靠近转轴2的一侧为圆锥形。工作时，在将农作物秸秆从送料口21顺着空心转轴2送入到反应箱31时，农作物秸秆易堆积在一起，通过设置一侧为圆锥形的导块42，使得从转轴2中输送到反应箱31中的农作物秸秆，在经过圆锥形导块42时，农作物秸秆被分散到导块42两侧，使得农作物秸秆不易快速燃烧，从而提高了农作物秸秆汽化炉的供能效果。

作为本发明的一种实施方式，所述导块42的底部设有气压杆43；所述气压杆43一端固连在炉体1底部的底板上，气压杆43另一端与导块42固定连接，通过气压杆43控制导块42在套筒4的滑槽41中滑动。工作时，被分散到导块42两侧的农作物秸秆，农作物秸秆无论是充分燃烧，还是闷烧，在未有东西进行阻挡时都会将空心转轴2中存留的农作物秸秆进行消耗，使得农作物在瞬间供能过大，通过气压杆43带动导块42向上滑动，在农作物秸秆分配到反应箱31中后，导块42将空心转轴2进行封闭，使得转轴2中的农作物秸秆不被消耗，在反应箱31中的农作物秸秆消耗殆尽后，将导块42向下滑动，再将农作物秸秆分配到反应箱31中，使得反应箱31中的农作物秸秆的量一定，从而提高了农作物秸秆汽化炉均匀持续供能的效果。

作为本发明的一种实施方式，所述反应箱31的底部设有滑动板44；所述滑动板44一端通过弹簧与反应箱31侧板固连，滑动板44另一端通过弹簧固连在套筒4的外圈上，滑动板44上开设有三号孔45，三号孔45与二号孔34相互错开。工作时，在农作物秸秆在反应箱31中燃烧时，通过三号孔45与二号孔34的交错设置，避免了农作物秸秆在未燃烧时从反应箱31中脱落；同时农作物秸秆在燃烧时产生草木灰，在滑动板44随着反应箱31转动中，滑动板44相对反应箱31底板发生相对滑动，三号孔45与二号孔34进行连通，农作物秸秆燃烧时产生的草木灰从连通的孔中脱落到炉体1底部，草木灰通过抽风机从二号出灰口13抽离出炉体1。

作为本发明的一种实施方式，所述炉体1内部设有过滤单元5；所述过滤单元5的数目为四个，过滤单元5位于反应单元3的上方，过滤单元5固定安装在转轴2的外圈上，过滤单元5绕转轴2呈圆周分布，过滤单元5与一号出灰口12连通。工作时，农作物秸秆燃烧中产生的烟气，弥散到炉体1上部，烟气经过过滤单元5时，过滤单元5对烟气进行过滤，使得输送出炉体1的燃气纯净，从而提高了燃气的纯净度。

作为本发明的一种实施方式，所述过滤单元5包括过滤箱51、一号板52、二号板53、三号板54和过滤罩55；所述过滤箱51的底部开设有一号槽56、进烟口57和一号通道58；所述一号槽56通过一号通道58与一号出灰口12连通，一号槽56中装有汇集水；所述过滤箱顶部开设有四号孔59；所述过滤罩55的截面为梯形，过滤罩55通过三号板54倾斜固连在过滤箱51两侧壁上，过滤罩55的顶部开设有孔；一号板52、二号板53分别倾斜固连在过滤箱51两侧的侧壁上；所述一号板52上开设有五号孔521，二号板53上开设有六号孔531；二号板53两侧分别是三号板54和一号板52，二号板53在一号板52上方，一号板52、二号板53、三号板54从上往下长度逐渐减小。工作时，烟气通过进烟口57进入到过滤箱51中，烟气进入后依次通过一号板52、二号板53，烟气在三号板54处受到阻挡，使得烟气从一号板52、二号板53与过滤罩55间的间隙中往回弥散，烟气与一号槽56中的汇聚水接触，汇聚水吸收烟气中的草木灰粉尘，一号槽56中的草木灰通过抽风机通过一号通道58从一号出灰口12抽离炉体1，吸收后的烟气在经过过滤罩55时进行二次过滤，使得从四号孔59输送出炉体1的燃气纯净，从而提高了燃气的纯净度。

作为本发明的一种实施方式，所述一号板52与二号板53均为冷凝板。工作时，烟气在经过一号板52、二号板53时，由于一号板52、二号板53为冷凝板，使得烟气中的水分液化，水回落到一号槽56中，从而清除了烟气中的水分，进而提高了燃气的纯净度。

工作时，将农作物秸秆从送料口21送入到空心转轴2中，农作物秸秆经过导块42时，农作物秸秆被分配到反应箱31中，此时通过气压杆43带动导块42向上滑动，导块42将空心转轴2堵住；起先反应箱31中从进气口11处进入许多的空气，通过驱动装置带动转轴2逆时针转动，使得农作物秸秆与空气进行充分的燃烧，待到反应箱31中的空气变少时，通过驱动装置带动反应箱31顺时针转动，挡板32将反应箱31一侧的一号孔33堵住，使得空气不能进入到反应箱31中，农作物秸秆在反应箱31中进行闷烧，使得农作物秸秆长时间的持续供能，从而提高了农作物秸秆汽化炉的供能效果；燃烧时产生的草木灰从连通的二号孔34和三号孔45掉落到炉体1底部，草木灰通过抽风机从二号出灰口13抽离炉体1；燃烧时产生的烟气通过进烟口57进入到过滤箱51中，烟气依次通过一号板52、二号板53，在三号板54时阻挡往回弥散，烟气在一号板52、二号板53时使得烟气中的水分液化，水回落到一号槽56中，从而清除了烟气中的水分，而烟气通过一号槽56中的汇聚水，汇聚水吸收了烟气中的草木灰粉尘，草木灰粉尘通过抽风机通过一号通道58从一号出灰口12抽离炉体1，从过滤罩55经过的燃气经过过滤罩55的二次过滤，使得从四号孔59输送出炉体1的燃气纯净，从而提高了燃气的纯净度。

上述前、后、左、右、上、下均以说明书附图中的图1为基准，按照人物观察视角为标准，装置面对观察者的一面定义为前，观察者左侧定义为左，依次类推。

以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
