技术领域

本实用新型涉及空气净化技术领域，具体为一种用于钢材加工的空气净化装置。

背景技术

空气净化是指针对室内的各种环境问题提供杀菌消毒、降尘除霾、祛除有害装修残留以及异味等整体解决方案，提高生活、办公条件，增进身心健康，室内环境污染物和污染来源主要包括放射性气体、霉菌、颗粒物、装修残留、二手烟等，在钢材加工时会产生废气，因此需要用到空气净化装置，而现有的空气净化装置不能有效的对废气进行过滤，从而影响了环境和人们的身体健康，为此，我们提出一种用于钢材加工的空气净化装置。

实用新型内容

本实用新型的目的在于提供一种用于钢材加工的空气净化装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种用于钢材加工的空气净化装置，包括箱体和初效过滤网，所述箱体顶部的左侧固定安装有PLC控制器，所述箱体内腔顶部的左端通过连接杆固定连接有电磁铁，所述箱体顶部中端的后侧固定连接有连接板，连接板的前端固定连接有气缸，且气缸的前端固定安装有电机，所述电机的输出轴固定连接有转动杆，且转动杆的四周均固定连接有毛刷，所述箱体顶部的中端开设有通孔，且转动杆的上端滑动接触于通孔的内腔。

优选的，所述箱体内腔底部的左侧活动安装有收纳盒，所述毛刷的外表面与初效过滤网的左侧接触，且毛刷与初效过滤网位于收纳盒的右侧。

优选的，所述箱体左侧的中端固定连接有进风管，且箱体的右侧固定连接有出风管，所述出风管内腔的左侧固定安装有风机。

优选的，所述箱体内腔的中端从左至右依次均固定连接有初效过滤网、HEPA过滤网和纳米纤维过滤网，且初效过滤网、HEPA过滤网和纳米纤维过滤网的上下两端均通过固定块与箱体连接。

与现有技术相比，本实用新型的有益效果如下：

本实用新型设置了电磁铁、气缸、电机、毛刷、初效过滤网、HEPA过滤网和纳米纤维过滤网，废气从进风管进入到箱体，通过PLC控制器开启电磁铁吸附废气中的钢材加工颗粒，关闭电磁铁钢材加工颗粒会掉入收纳盒，废气经过初效过滤网过滤时还会有少许钢材加工颗粒吸附在初效过滤网表面，通过PLC控制器开启电机，电机通过转动杆带动毛刷对初效过滤网的表面进行洗刷，吸附在初效过滤网表面的钢材加工颗粒会掉入收纳盒，通过PLC控制器控制气缸伸缩，气缸伸缩带动电机左右移动，对初效过滤网进行全面洗刷，防止初效过滤网杂质堆积而造成的堵塞，过滤后的气体再经过HEPA过滤网和纳米纤维过滤网的过滤的作用，从而达到了可有效对废气进行过滤的目的，解决了现有的空气净化装置不能有效的对废气进行过滤，从而影响了环境和人们身体健康的问题。

附图说明

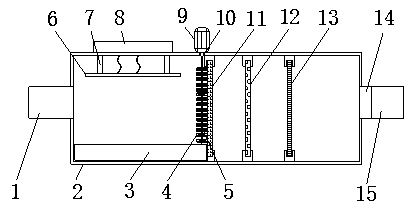

图1为本实用新型剖视结构示意图；

图2为本实用新型气缸结构示意图。

图中：1、进风管；2、箱体；3、收纳盒；4、毛刷；5、转动杆；6、电磁铁；7、连接杆；8、PLC控制器；9、电机；10、通孔；11、初效过滤网；12、HEPA过滤网；13、纳米纤维过滤网；14、风机；15、出风管；16、气缸；17、连接板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

本实用新型的进风管1、箱体2、收纳盒3、毛刷4、转动杆5、电磁铁6、连接杆7、PLC控制器8、电机9、通孔10、初效过滤网11、HEPA过滤网12、纳米纤维过滤网13、风机14、出风管15、气缸16和连接板17部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。

请参阅图1-2，一种用于钢材加工的空气净化装置，包括箱体2和初效过滤网11，箱体2左侧的中端固定连接有进风管1，且箱体2的右侧固定连接有出风管15，出风管15内腔的左侧固定安装有风机14，箱体2内腔底部的左侧活动安装有收纳盒3，箱体2顶部的左侧固定安装有PLC控制器8，箱体2内腔顶部的左端通过连接杆7固定连接有电磁铁6，箱体2顶部中端的后侧固定连接有连接板17，连接板17的前端固定连接有气缸16，且气缸16的前端固定安装有电机9，电机9的输出轴固定连接有转动杆5，且转动杆5的四周均固定连接有毛刷4，毛刷4的外表面与初效过滤网11的左侧接触，且毛刷4与初效过滤网11位于收纳盒3的右侧，箱体2顶部的中端开设有通孔10，且转动杆5的上端滑动接触于通孔10的内腔，废气从进风管1进入到箱体2，通过PLC控制器8开启电磁铁6吸附废气中的钢材加工颗粒，关闭电磁铁6钢材加工颗粒会掉入收纳盒3，废气经过初效过滤网11过滤时还会有少许钢材加工颗粒吸附在初效过滤网11表面，通过PLC控制器8开启电机9，电机9通过转动杆5带动毛刷4对初效过滤网11的表面进行洗刷，吸附在初效过滤网11表面的钢材加工颗粒会掉入收纳盒3，通过PLC控制器8控制气缸16伸缩，气缸16伸缩带动电机9左右移动，对初效过滤网11进行全面洗刷，防止初效过滤网11杂质的堆积而造成的堵塞，过滤后的气体再经过HEPA过滤网12和纳米纤维过滤网13的过滤的作用，从而达到了可有效对废气进行过滤的目的，箱体2内腔的中端从左至右依次均固定连接有初效过滤网11、HEPA过滤网12和纳米纤维过滤网13，且初效过滤网11、HEPA过滤网12和纳米纤维过滤网13的上下两端均通过固定块与箱体2连接（本申请中外置控制器的型号为DATA-7311，同时，外置控制器的两个接线端通过导线连接有电源插头，且本申请中采用市电进行供电）。

使用时，设置了电磁铁6、气缸16、电机9、毛刷4、初效过滤网11、HEPA过滤网12和纳米纤维过滤网13，废气从进风管1进入到箱体2，通过PLC控制器8开启电磁铁6吸附废气中的钢材加工颗粒，关闭电磁铁6钢材加工颗粒会掉入收纳盒3，废气经过初效过滤网11过滤时还会有少许钢材加工颗粒吸附在初效过滤网11表面，通过PLC控制器8开启电机9，电机9通过转动杆5带动毛刷4对初效过滤网11的表面进行洗刷，吸附在初效过滤网11表面的钢材加工颗粒会掉入收纳盒3，通过PLC控制器8控制气缸16伸缩，气缸16伸缩带动电机9左右移动，对初效过滤网11进行全面洗刷，防止初效过滤网11杂质的堆积而造成的堵塞，过滤后的气体再经过HEPA过滤网12和纳米纤维过滤网13的过滤的作用，从而达到了可有效对废气进行过滤的目的，解决了现有的空气净化装置不能有效的对废气进行过滤，从而影响了环境和人们身体健康的问题。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
