技术领域

本实用新型涉及水利设施领域，尤其涉及一种水利用滚动式防冻栏污栅。

背景技术

拦污栅设在进水口前，用于拦阻水流挟带的水草、漂木等杂物（一般称污物）的框栅式结构。拦污栅所受荷载，除自重外，主要是污物堵塞后，在栅前后由于水位差形成的水荷载，为减少水头损失和便于清污。拦污栅可以做成固定的或能够起吊的。现有的栏污栅长时间使用后，杂物堆积在进水处，造成河流堵塞，而且在气温较低时，无法使用，影响用水。

实用新型内容

本实用新型的目的在于提供一种水利用滚动式防冻栏污栅，以解决上述技术问题。

为实现上述目的本实用新型采用以下技术方案：

一种水利用滚动式防冻栏污栅，包括上盖、加热箱、支杆、侧板、底板、迎水板和清理杆，还包括挡板、背板、滤网、扇叶和转轴，所述上盖水平焊接在支架和侧板顶部，所述加热箱通过螺钉竖直安装在上盖侧面，所述支架焊接在底板左侧顶部两端，所述支杆与上盖之间开设出水口，所述侧板底部通过螺栓竖直安装在底板顶部，侧板顶部与上盖底面焊接，所述滤网底部焊接在顶板表面中部，滤网顶部与上盖相连，所述侧板表面竖直等距开设连接清理杆的固定孔，所述清理杆通过固定孔安装在侧板内部，所述清理杆位于滤网表面，所述清理杆由转轴和扇叶组成，所述扇叶为回转式设计，扇叶等距焊接在转轴四周，所述清理杆通过转轴连接固定孔，清理杆在侧板内沿固定孔转动，所述迎水板倾斜安装在底板顶部，迎水板底面与底板相连，所述迎水板顶部焊接在上盖底面，所述迎水板由挡板和背板组成，所述挡板为条形设计，挡板竖直间隔焊接在背板表面，所述挡板之间对应扇叶开设过水槽，所述扇叶在过水槽内转动。

在上述技术方案基础上，所述加热箱通过外接220V电源供电，所述加热箱内部通过导线与侧板相连，所述加热箱通过侧板外接电源对侧板内的冻水加热。

在上述技术方案基础上，所述迎水板安装在河流进水口，所述底板宽度与进水口相等，所述迎水板进入的水流，在支杆内的出水口流出。

与现有的水利污栅技术相比，本水利用滚动式防冻栏污栅设计方案具有以下优点：本水利用滚动式防冻栏污栅结构巧妙合理，栏污效果效果好，便于气温低时使用，改善水质环境；在河流等水域进行水质清洁，安装栏污栅时，将栏污栅通过底板竖直安装在水流的进水口，栏污栅的迎水板对应水流进入方向，待清洁的水流通过迎水板的挡板租阻隔，使得水流进入背板表面开设的过水槽内，水流进入过水槽内，带动清理杆转动，通过清理杆四周的扇叶，将水中的垃圾阻隔在迎水板表面，十分方便，底板顶部装有滤网，对水流进行二次过滤，最终通过出水口流出，完成栏污操作，减少水质的污染，保护环境，安全可靠，宜推广使用。

附图说明

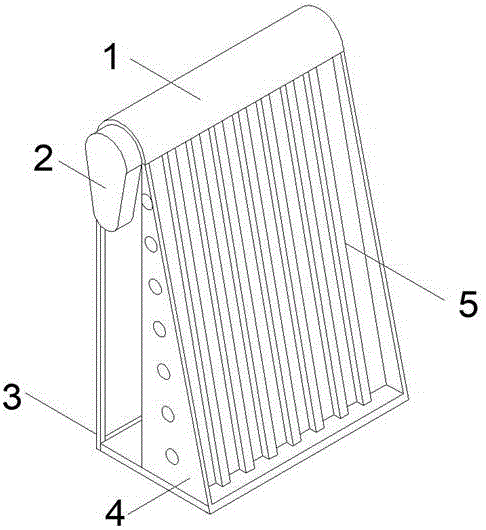

图1为本实用新型水利用滚动式防冻栏污栅的结构图。

图2为本实用新型水利用滚动式防冻栏污栅的迎水板连接侧板结构图。

图3为本实用新型水利用滚动式防冻栏污栅的清理杆连接固定孔结构图。

图4为本实用新型水利用滚动式防冻栏污栅的加热箱连接上杆结构图。

图5为本实用新型水利用滚动式防冻栏污栅的清理杆结构图。

图中：1、上盖，2、加热箱，3、支杆，4、侧板，5、迎水板，6、清理杆，7、过水槽，8、挡板，9、背板，10、滤网，11、固定孔，12、底板，13、出水口，14、扇叶，15、转轴。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细阐述。

如图所示，一种水利用滚动式防冻栏污栅，包括上盖1、加热箱2、支杆3、侧板4、底板12、迎水板5和清理杆6，还包括挡板8、背板9、滤网10、扇叶14和转轴15，所述上盖1水平焊接在支架和侧板4顶部，所述加热箱2通过螺钉竖直安装在上盖1侧面，所述支架焊接在底板12左侧顶部两端，所述支杆3与上盖1之间开设出水口13，所述侧板4底部通过螺栓竖直安装在底板12顶部，侧板4顶部与上盖1底面焊接，所述滤网10底部焊接在顶板表面中部，滤网10顶部与上盖1相连，所述侧板4表面竖直等距开设连接清理杆6的固定孔11，所述清理杆6通过固定孔11安装在侧板4内部，所述清理杆6位于滤网10表面，所述清理杆6由转轴15和扇叶14组成，所述扇叶14为回转式设计，扇叶14等距焊接在转轴15四周，所述清理杆6通过转轴15连接固定孔11，清理杆6在侧板4内沿固定孔11转动，所述迎水板5倾斜安装在底板12顶部，迎水板5底面与底板12相连，所述迎水板5顶部焊接在上盖1底面，所述迎水板5由挡板8和背板9组成，所述挡板8为条形设计，挡板8竖直间隔焊接在背板9表面，所述挡板8之间对应扇叶14开设过水槽7，所述扇叶14在过水槽7内转动。

所述加热箱2通过外接220V电源供电，所述加热箱2内部通过导线与侧板4相连，所述加热箱2通过侧板4外接电源对侧板4内的冻水加热。

所述迎水板5安装在河流进水口，所述底板12宽度与进水口相等，所述迎水板5进入的水流，在支杆3内的出水口13流出。

本实用新型工作原理：在河流等水域进行水质清洁，安装栏污栅时，将栏污栅通过底板12竖直安装在水流的进水口，栏污栅的迎水板5对应水流进入方向，待清洁的水流通过迎水板5的挡板8租阻隔，使得水流进入背板9表面开设的过水槽7内，水流进入过水槽7内，带动清理杆6转动，通过清理杆6四周的扇叶14，将水中的垃圾阻隔在迎水板5表面，十分方便，底板12顶部装有滤网10，对水流进行二次过滤，最终通过出水口13流出，完成栏污操作，减少水质的污染，保护环境，安全可靠。

以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
