技术领域

本发明涉及生态环保能源装置领域，具体为一种生态型新农村能源环境一体化装置。

背景技术

农村能源利用中，普遍用到火电，但是农村在秸秆焚烧、污水粪便处理等方面，都存在能源的浪费，秸秆的大量焚烧增加了大气的污染，同时浪费了燃料能量，粪便虽能够作为农家肥使用，但是粪便囤积带来了严重的气味污染，还有很多方便的处理问题，这些问题都不利于提高能源的利用率，也提高了治理相关污染的成本，现需要一种能够利用多种能源的一体化装置来解决这个问题。

发明内容

本发明的目的在于提供一种生态型新农村能源环境一体化装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种生态型新农村能源环境一体化装置，包括太阳能装置，风能装置，电瓶，污水过滤装置，焚烧锅炉，粪池，沼气池，肥料池，所述太阳能装置包括下部电机，所述下部电机与转板配合，所述转板上设置有上部电机，所述上部电机与太阳能电池板配合，所述风能装置上部设置有风力发电机头，所述污水过滤装置的过滤池内设置有过滤网，所述过滤池配套的装置扣盖上部与防臭管路连接，所述沼气池外壁上设置有加热水管和电加热管，所述沼气池设置在地坑中。

优选的，所述太阳能装置设置在太阳能装置座上，所述太阳能装置座一侧设置有遥控信号接收器，所述下部电机设置在所述太阳能装置座上部。

优选的，所述转板设上部设置有轴座，所述上部电机设置有抱闸，所述上部电机的输出轴与设置在所述轴座上的转轴配合，所述转轴上穿装有板架，所述板架上部设置有立板，所述太阳能电池板铺设在所述立板上。

优选的，所述风能装置设置在风能装置座上，所述风能装置包括立柱、所述风力发电机头、偏航装置以及风向感应装置，所述偏航装置设置在所述立柱顶端，所述风力发电机头和所述风向感应装置设置在所述偏航装置的两端。

优选的，所述电瓶设置在电瓶箱中，所述电瓶箱的输入端与所述太阳能装置、所述风能装置均电连接，所述电瓶箱的输出端与所述电加热管电连接。

优选的，所述焚烧锅炉与所述加热水管连接。

优选的，所述装置扣盖上部设置有进水口，所述进水口与所述防臭管路连接，所述过滤池下部设置有出水口，所述出水口与所述沼气池连接，所述沼气池还与所述粪池和所述肥料池连接。

优选的，所述生态型新农村能源环境一体化装置使用时，太阳能装置和风能装置均设置在屋顶，遥控信号接收器配备有遥控器，使用者可在地面通过遥控器给遥控信号接收器发出遥控命令来控制下部电机和上部电机工作，下部电机和上部电机均设置有抱闸，当电机停机时会自动锁死，这样的设计保证了太阳能电池板的稳定，不会因风吹等原因转动，下部电机控制转板转动，上部电机控制板架转动，在下部电机和上部电机的协同工作下，就可以灵活的调节太阳能电池板的朝向，使得太阳能电池板正对太阳光，吸收更多的太阳能，风能装置采用与现有风力发电机相同的结构，能够利用风能发电，太阳能装置和风能装置将转化的电能输送到电瓶箱，通过电瓶箱给电瓶充电，电瓶可给电加热管通电加热，电加热管均布在沼气池外部，升温后可调节沼气池内的温度，使得沼气池内的环境能够更适合沼气发生材料产山沼气，加快沼气产生速度，污水过滤装置通过防臭管路与生活污水管连接，被过滤网过滤后的污水会排入到沼气池中，粪池中的粪便也可排入沼气池中，同时可将秸秆配合粪便和污水送入沼气池，制备沼气，焚烧锅炉可用来焚烧部分秸秆，焚烧锅炉与加热水管配合，加热水管盘绕在沼气池上，焚烧锅炉将加热水管中的水加热后，加热水管可将热量传递给沼气池，提高沼气池温度，提升沼气生产速度，当沼气生产结束后，可将沼气池中的残渣送入到肥料池，进行农家肥的制备。

与现有技术相比，本发明的有益效果是：该生态型新农村能源环境一体化装置使用时，太阳能装置和风能装置均设置在屋顶，遥控信号接收器配备有遥控器，使用者可在地面通过遥控器给遥控信号接收器发出遥控命令来控制下部电机和上部电机工作，下部电机和上部电机均设置有抱闸，当电机停机时会自动锁死，这样的设计保证了太阳能电池板的稳定，不会因风吹等原因转动，下部电机控制转板转动，上部电机控制板架转动，在下部电机和上部电机的协同工作下，就可以灵活的调节太阳能电池板的朝向，使得太阳能电池板正对太阳光，吸收更多的太阳能，风能装置采用与现有风力发电机相同的结构，能够利用风能发电，太阳能装置和风能装置将转化的电能输送到电瓶箱，通过电瓶箱给电瓶充电，电瓶可给电加热管通电加热，电加热管均布在沼气池外部，升温后可调节沼气池内的温度，使得沼气池内的环境能够更适合沼气发生材料产山沼气，加快沼气产生速度，污水过滤装置通过防臭管路与生活污水管连接，被过滤网过滤后的污水会排入到沼气池中，粪池中的粪便也可排入沼气池中，同时可将秸秆配合粪便和污水送入沼气池，制备沼气，焚烧锅炉可用来焚烧部分秸秆，焚烧锅炉与加热水管配合，加热水管盘绕在沼气池上，焚烧锅炉将加热水管中的水加热后，加热水管可将热量传递给沼气池，提高沼气池温度，提升沼气生产速度，当沼气生产结束后，可将沼气池中的残渣送入到肥料池，进行农家肥的制备；本装置能够利用太阳能和风能，同时可利用污水、粪便、秸秆等产生沼气，还可将焚烧残渣以及废渣用来生产农家肥料，充分利用能源，环保节能，应用前景好。

附图说明

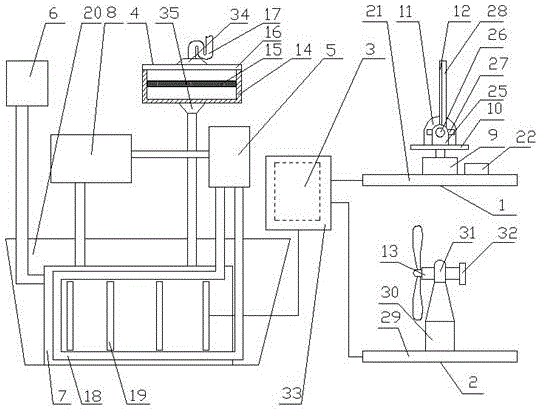

图1为本发明结构示意图。

图2为本发明上部电机、转板、转架、太阳能电池板配合的俯视图。

图中：1、太阳能装置，2、风能装置，3、电瓶，4、污水过滤装置，5、焚烧锅炉，6、粪池，7、沼气池，8、肥料池，9、下部电机，10、转板，11、上部电机，12、太阳能电池板，13、风力发电机头，14、过滤池，15、过滤网，16、装置扣盖，17、防臭管路，18、加热水管，19、电加热管，20、地坑，21、太阳能装置座，22、遥控信号接收器，23、抱闸，24、输出轴，25、轴座，26、转轴，27、板架，28、立板，29、风能装置座，30、立柱，31、偏航装置，32、风向感应装置，33、电瓶箱，34、进水口，35、出水口。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，本发明提供一种技术方案：一种生态型新农村能源环境一体化装置，包括太阳能装置1，风能装置2，电瓶3，污水过滤装置4，焚烧锅炉5，粪池6，沼气池7，肥料池8，所述太阳能装置1包括下部电机9，所述下部电机9与转板10配合，所述转板10上设置有上部电机11，所述上部电机11与太阳能电池板12配合，所述风能装置2上部设置有风力发电机头13，所述污水过滤装置4的过滤池14内设置有过滤网15，所述过滤池14配套的装置扣盖16上部与防臭管路17连接，所述沼气池7外壁上设置有加热水管18和电加热管19，所述沼气池7设置在地坑20中，所述太阳能装置1设置在太阳能装置座21上，所述太阳能装置座21一侧设置有遥控信号接收器22，所述下部电机9设置在所述太阳能装置座21上部，所述下部电机9和所述上部电机11均与所述遥控信号接收器22电连接，所述转板10设上部设置有轴座23，所述上部电机11设置有抱闸24，所述上部电机11的输出轴25与设置在所述轴座23上的转轴26配合，所述转轴26上穿装有板架27，所述板架27上部设置有立板28，所述太阳能电池板12铺设在所述立板28上，所述风能装置2设置在风能装置座29上，所述风能装置2包括立柱30、所述风力发电机头13、偏航装置31以及风向感应装置32，所述偏航装置31设置在所述立柱30顶端，所述风力发电机头13和所述风向感应装置32设置在所述偏航装置31的两端，所述电瓶3设置在电瓶箱33中，所述电瓶箱33的输入端与所述太阳能装置1、所述风能装置2均电连接，所述电瓶箱33的输出端与所述电加热管19电连接，所述焚烧锅炉5与所述加热水管18连接，所述装置扣盖16上部设置有进水口34，所述进水口34与所述防臭管路17连接，所述过滤池14下部设置有出水口35，所述出水口35与所述沼气池7连接，所述沼气池7还与所述粪池6和所述肥料池8连接。

工作原理：在使用该生态型新农村能源环境一体化装置时，太阳能装置1和风能装置2均设置在屋顶，遥控信号接收器22配备有遥控器，使用者可在地面通过遥控器给遥控信号接收器22发出遥控命令来控制下部电机9和上部电机11工作，下部电机9和上部电机11均设置有抱闸23，当电机停机时会自动锁死，这样的设计保证了太阳能电池板12的稳定，不会因风吹等原因转动，下部电机9控制转板10转动，上部电机11控制板架27转动，在下部电机9和上部电机11的协同工作下，就可以灵活的调节太阳能电池板12的朝向，使得太阳能电池板12正对太阳光，吸收更多的太阳能，风能装置2采用与现有风力发电机相同的结构，能够利用风能发电，太阳能装置1和风能装置2将转化的电能输送到电瓶箱33，通过电瓶箱33给电瓶3充电，电瓶3可给电加热管19通电加热，电加热管19均布在沼气池7外部，升温后可调节沼气池7内的温度，使得沼气池7内的环境能够更适合沼气发生材料产山沼气，加快沼气产生速度，污水过滤装置4通过防臭管路17与生活污水管连接，被过滤网15过滤后的污水会排入到沼气池7中，粪池6中的粪便也可排入沼气池7中，同时可将秸秆配合粪便和污水送入沼气池7，制备沼气，焚烧锅炉5可用来焚烧部分秸秆，焚烧锅炉5与加热水管18配合，加热水管18盘绕在沼气池7上，焚烧锅炉5将加热水管18中的水加热后，加热水管18可将热量传递给沼气池7，提高沼气池7温度，提升沼气生产速度，当沼气生产结束后，可将沼气池7中的残渣送入到肥料池8，进行农家肥的制备。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
