专利名: 一种燃气阀门用状态指示器 出售状态: 未出售
专利号: 2019200511838 专利类型: 实用新型 专利分类: 仪器仪表
专利权人: 联系人 出售价格: 面议
详细介绍:


技术领域

本实用新型涉及燃气阀门技术领域,具体为一种燃气阀门用状态指示器。


背景技术

燃气是气体燃料的总称,它能燃烧而放出热量,供城市居民和工业企业使用。燃气的种类很多,主要有天然气、人工燃气、液化石油气和沼气、煤制气。因为燃气的特殊性,燃气使用的范围很广。

现有的燃气阀门和指示器为了方便安装,在安装的时候一般都安装在橱柜内部,导致人们出行的时候,很多时候没有观察到指示器,忘记关闭阀门,存在安全隐患。


实用新型内容

本实用新型的目的在于提供了一种燃气阀门用状态指示器,达到了方便人们观察到指示器的目的。

为实现上述目的,本实用新型提供如下技术方案:一种燃气阀门用状态指示器,包括橱柜和进气管,所述进气管一端贯穿橱柜侧壁延伸至橱柜内部,所述进气管顶部与支管一一端连通设置,所述支管一另一端贯穿橱柜顶部延伸至橱柜上方,所述支管一内部设有挡板和活塞,所述支管一内壁与挡板外壁连接,所述活塞外壁与支管一内壁密封接触,所述活塞顶部粘接有移动杆,所述移动杆外壁粘接有橡胶套,所述移动杆顶端依次贯穿挡板和支管一一端延伸至支管一上方,所述橡胶套外壁与挡板被贯穿处密封接触,所述活塞顶部与弹簧的一端粘接,所述弹簧另一端与挡板底部连接,所述弹簧环形设置橡胶套外部,所述移动杆顶端连接有绝缘板,所述绝缘板顶部连接有铜片二,所述支管一两个侧壁均连接有L型固定杆,两个所述L型固定杆互相靠近的两侧分别于支板两侧壁连接,所述支板顶部安装有信号灯,所述支板底部连接有铜片一,所述铜片一通过电线一与信号灯串联连接,所述铜片二通过电线二与信号灯串联连接,所述铜片一位于铜片二正上方。

优选的,所述橱柜内壁顶部连接有减压箱,所述减压箱侧壁与支管二一端连通设置,所述支管二另一端与支管一侧壁连通设置。

优选的,所述进气管内部安装有阀门一,所述支管二内部安装有阀门二,所述阀门二底部与连接杆顶部连接,所述连接杆底部与阀门一顶部连接,所述连接杆侧壁连接有转杆。

优选的,所述阀门一和阀门二开启和闭合方向相反。

优选的,所述支管二位于活塞下方。

优选的,所述进气管和支管二内径一致。

本实用新型提供了一种燃气阀门用状态指示器。具备以下有益效果:

(1)、本实用新型通过设置支板、信号灯、铜片一、铜片二、移动杆、弹簧和活塞,利用燃气内部自身带的压力挤压活塞向上移动,在弹簧的作用下将移动杆向上移动,移动杆向上移动带动铜片一与铜片二接触,致使信号灯电路闭合,信号灯亮起,将阀门一关闭,阀门二打开,一部分气体进入减压箱,减少了支管一内部气体压力,使铜片一和铜片二分离,致使信号灯熄灭,达到了方便人们观察到指示器的目的,解决了现有指示器在橱柜内部不方便观察,当出门的时候,忘记关闭燃气阀门存在安全隐患的问题。

(2)、本实用新型通过设置活塞和橡胶套,利用活塞和支管二内壁接触,利用橡胶套与挡板贯穿处密封接触,双重密封,达到了防止燃气泄漏的目的。


附图说明

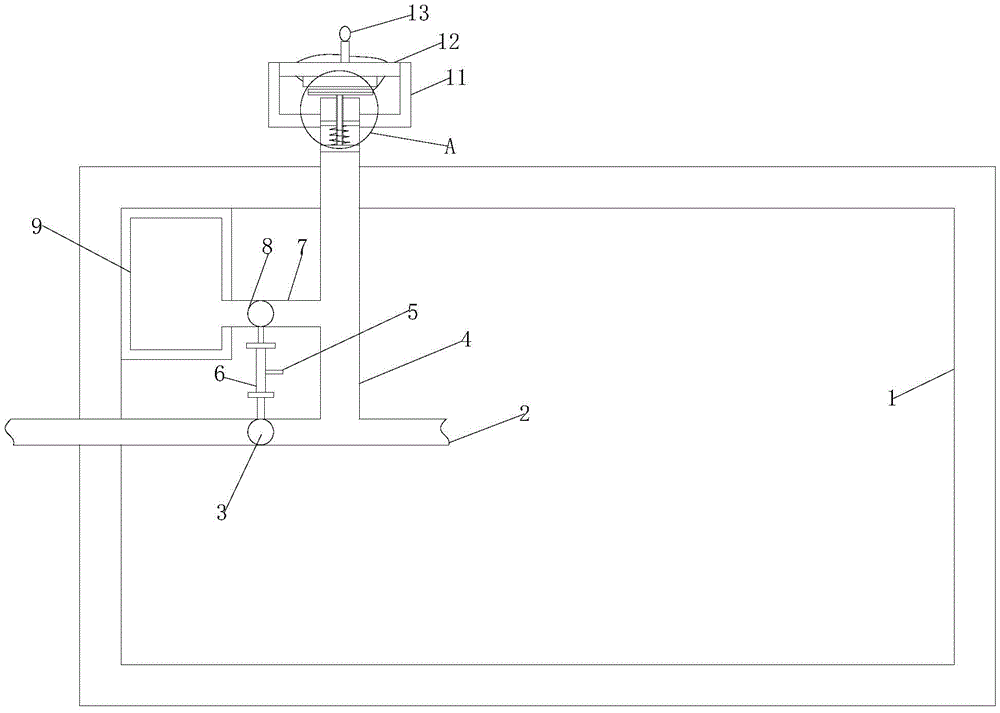

图1为本实用新型结构示意图;

图2为本实用新型图1中A的局部结构放大图。

图中:1橱柜、2进气管、3阀门一、4支管一、5转杆、6连接杆、7支管二、8阀门二、9减压箱、10铜片一、11L型固定杆、12支板、13信号灯、14橡胶套、15移动杆、16挡板、17弹簧、18活塞、19绝缘板、20铜片二。


具体实施方式

如图1-2所示,本实用新型提供一种技术方案:一种燃气阀门用状态指示器,包括橱柜1和进气管2,进气管2一端贯穿橱柜1侧壁延伸至橱柜1内部,进气管2顶部与支管一4一端连通设置,支管一4另一端贯穿橱柜1顶部延伸至橱柜1上方,支管一4内部设有挡板16和活塞18,支管一4内壁与挡板16外壁固定连接,活塞18外壁与支管一4内壁密封接触,活塞18顶部粘接有移动杆15,移动杆15外壁粘接有橡胶套14,移动杆15顶端依次贯穿挡板16和支管一4一端延伸至支管一4上方,橡胶套14外壁与挡板16被贯穿处密封接触,活塞18顶部与弹簧17的一端粘接,弹簧17另一端与挡板16底部固定连接,弹簧17环形设置橡胶套14外部,移动杆15顶端固定连接有绝缘板19,绝缘板19顶部固定连接有铜片二20,支管一4两个侧壁均固定连接有L型固定杆11,两个L型固定杆11互相靠近的两侧分别于支板12两侧壁固定连接,支板12顶部固定安装有信号灯13,支板12底部固定连接有铜片一10,铜片一10通过电线一与信号灯13串联连接,铜片二20通过电线二与信号灯13串联连接,铜片一10位于铜片二20正上方,橱柜1内壁顶部固定连接有减压箱9,减压箱9侧壁与支管二7一端连通设置,支管二7另一端与支管一4侧壁连通设置,进气管2内部固定安装有阀门一3,支管二7内部固定安装有阀门二8,阀门二8底部与连接杆6顶部固定连接,连接杆6底部与阀门一3顶部固定连接,连接杆6侧壁固定连接有转杆5,阀门一3和阀门二8开启和闭合方向相反,支管二7位于活塞18下方,进气管2和支管二7内径一致,通过设置支板12、信号灯13、铜片一10、铜片二20、移动杆15、弹簧17和活塞18,利用燃气内部自身带的压力挤压活塞18向上移动,在弹簧17的作用下将移动杆15向上移动,移动杆15向上移动带动铜片一10与铜片二20接触,致使信号灯13电路闭合,信号灯13亮起,将阀门一3关闭,阀门二8打开,一部分气体进入减压箱9,减少了支管一4内部气体压力,使铜片一10和铜片二20分离,致使信号灯13熄灭,达到了方便人们观察到指示器的目的,通过设置活塞18和橡胶套14,利用活18塞和支管二7内壁接触,利用橡胶套14与挡板16贯穿处密封接触,双重密封,达到了防止燃气泄漏的目的。

在使用时,燃气自生的压力会在弹簧17的作用下将铜片一10和铜片二20接触,铜片一10和铜片二20接触致使信号灯13通路,信号灯13亮起,转动转杆5,将阀门一3关闭和阀门二8打开,一部分气体进入减压箱9,减少了支管一4内部气体压力,使铜片一10和铜片二20分离,致使信号灯13熄灭,达到了方便人们观察到指示器的目的。

综上可得,本实用新型通过设置支板12、信号灯13、铜片一10、铜片二20、移动杆15、弹簧17和活塞18,利用燃气内部自身带的压力挤压活塞18向上移动,在弹簧17的作用下将移动杆15向上移动,移动杆15向上移动带动铜片一10与铜片二20接触,致使信号灯13电路闭合,信号灯13亮起,将阀门一3关闭,阀门二8打开,一部分气体进入减压箱9,减少了支管一4内部气体压力,使铜片一10和铜片二20分离,致使信号灯13熄灭,达到了方便人们观察到指示器的目的,解决了现有指示器在橱柜1内部不方便观察,当出门的时候,忘记关闭燃气阀门存在安全隐患的问题,通过设置活塞18和橡胶套14,利用活18塞和支管二7内壁接触,利用橡胶套14与挡板16贯穿处密封接触,双重密封,达到了防止燃气泄漏的目的。
