技术领域

本实用新型涉及除尘设备技术领域，更具体地说，涉及一种基于干燥多尘区域用除尘装置。

背景技术

纺织厂是指用机械制造生产资料或生活资料的工场，是纺织原料加工制造的场所，以纺织业为主，纺织厂中常常会产生大量的纺织纤维，此类纤维被人吸入体内，会对人体造成较大伤害，长期生活在纺织厂内的工人的健康不能够得到有效保护。

目前存在较好的空气除尘装置，通过排风扇将外部空气引入内部，在通过导入处理液中，进行过滤，经过消毒干燥在排出至外部。

然而由于纺织厂的灰尘较多，需要除尘装置长时间的工作，才能使得外部空气达到标准，但是长时间的工作会使得入风管内壁的滤网粘附许多灰尘，如果不能定期处理，可能会阻塞滤网，由于现有技术中滤网更换的较为复杂，因此使得滤网的更换不方便，从而使得空气净化的不充分。

实用新型内容

1．要解决的技术问题

针对现有技术中存在的问题，本实用新型的目的在于提供一种基于干燥多尘区域用除尘装置，它可以实现对滤网的更换工作更加方便快捷，从而使得除尘装置对空气净化的更加充分。

2．技术方案

为解决上述问题，本实用新型采用如下的技术方案。

一种基于干燥多尘区域用除尘装置，包括装置本体，所述装置本体上端安装有入风管，所述入风管内壁设有下滤盘，所述下滤盘上端开凿有四个主安装孔，所述主安装孔内壁卡接有主滤网，所述下滤盘上端开凿有插孔，四个所述主安装孔关于插孔中心对称，所述插孔内壁开凿有多个均匀分布的通孔，所述通孔内插设有滑杆，所述入风管内壁开凿有多个与滑杆相匹配的卡槽，所述滑杆外端固定连接有外接环，所述通孔内壁固定连接有内接环，所述内接环位于外接环外侧，所述外接环与内接环之间固定连接有压缩弹簧，所述插孔内插设有螺钉，所述螺钉上端固定连接有上滤盘，所述上滤盘上端开凿有两个相互对称的副安装孔，所述副安装孔内壁卡接有副滤网，可以实现对滤网的更换工作更加方便快捷，从而使得除尘装置对空气净化的更加充分。

进一步的，所述下滤盘外端固定连接有密封环，所述密封环侧面刻有防滑纹，通过设置密封环，可以减少在使用过程中灰尘未经主滤网和副滤网过滤就从入风管和下滤盘之间的缝隙进入装置本体内的可能性，使得空气被净化的更加充分。

进一步的，所述滑杆靠近卡槽内底端的一端固定连接有吸盘，通过设置吸盘，可以使得滑杆与卡槽的内底端之间吸附的更加紧密，从而使得下滤盘安装的更加牢固。

进一步的，所述外接环和内接环内部均固定连接有磁铁块，两个所述磁铁块相互排斥，通过设置相互排斥的磁铁块，可以使得将螺钉从插孔中取出的同时，可以借助两者之间的相互排斥作用，使得滑杆朝着相互靠近的方向移动，从而将下滤盘取下。

进一步的，所述螺钉和滑杆相互接触处均设置成相互匹配的斜切状，所述螺钉和滑杆相互接触处设有抛光层，通过将螺钉和滑杆设置成相互匹配的斜切状，并且设置抛光层，可以在螺钉沿着插孔下移的同时，挤压并推动滑杆朝着相互远离的方向移动，从而使得滑杆插入卡槽中。

进一步的，所述上滤盘外端固定连接有多个均匀分布的海绵，所述上滤盘上端固定连接有把手，通过设置海绵可以在将螺钉旋入时，使得海绵对入风管的内壁进行清洗，清除其内粘附的灰尘，设置把手，可以方便操作者转动上滤盘。

3．有益效果

相比于现有技术，本实用新型的优点在于：

（1）本方案可以实现对滤网的更换工作更加方便快捷，从而使得除尘装置对空气净化的更加充分。

（2）下滤盘外端固定连接有密封环，密封环侧面刻有防滑纹，通过设置密封环，可以减少在使用过程中灰尘未经主滤网和副滤网过滤就从入风管和下滤盘之间的缝隙进入装置本体内的可能性，使得空气被净化的更加充分。

（3）滑杆靠近卡槽内底端的一端固定连接有吸盘，通过设置吸盘，可以使得滑杆与卡槽的内底端之间吸附的更加紧密，从而使得下滤盘安装的更加牢固。

（4）外接环和内接环内部均固定连接有磁铁块，两个磁铁块相互排斥，通过设置相互排斥的磁铁块，可以使得将螺钉从插孔中取出的同时，可以借助两者之间的相互排斥作用，使得滑杆朝着相互靠近的方向移动，从而将下滤盘取下。

（5）螺钉和滑杆相互接触处均设置成相互匹配的斜切状，螺钉和滑杆相互接触处设有抛光层，通过将螺钉和滑杆设置成相互匹配的斜切状，并且设置抛光层，可以在螺钉沿着插孔下移的同时，挤压并推动滑杆朝着相互远离的方向移动，从而使得滑杆插入卡槽中。

（6）上滤盘外端固定连接有多个均匀分布的海绵，上滤盘上端固定连接有把手，通过设置海绵可以在将螺钉旋入时，使得海绵对入风管的内壁进行清洗，清除其内粘附的灰尘，设置把手，可以方便操作者转动上滤盘。

附图说明

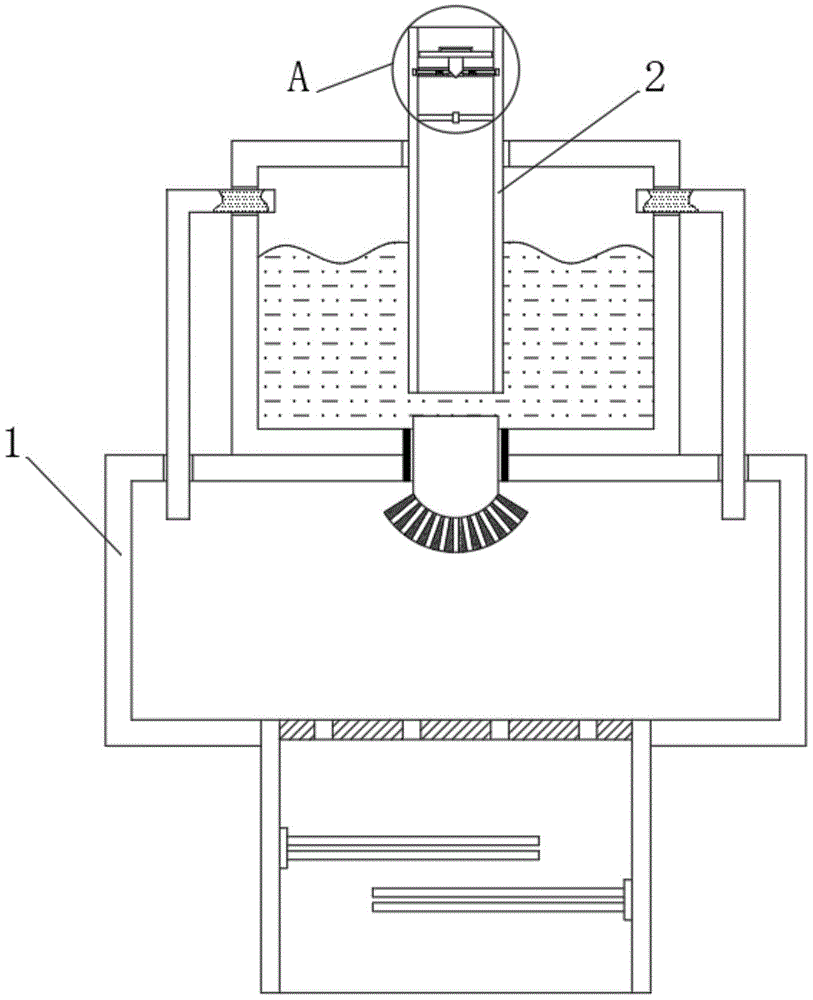

图1为本实用新型的整体的剖面图；

图2为图1中A处的结构示意图；

图3为图2中B处的结构示意图；

图4为本实用新型的下滤盘和上滤盘部分的立体图。

图中标号说明：

1装置本体、2入风管、3下滤盘、4主安装孔、5主滤网、6插孔、7通孔、8滑杆、9外接环、10内接环、11压缩弹簧、12螺钉、13上滤盘、14副安装孔、15副滤网、16卡槽、17密封环、18吸盘、19海绵、20把手。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例1：

请参阅图1-4，一种基于干燥多尘区域用除尘装置，包括装置本体1，装置本体1上端安装有入风管2，入风管2内壁设有下滤盘3，下滤盘3外端固定连接有密封环17，密封环17侧面刻有防滑纹，通过设置密封环17，可以减少在使用过程中灰尘未经主滤网5和副滤网15过滤就从入风管2和下滤盘3之间的缝隙进入装置本体1内的可能性，使得空气被净化的更加充分。

请参阅图2-4，下滤盘3上端开凿有四个主安装孔4，主安装孔4内壁卡接有主滤网5，下滤盘3上端开凿有插孔6，四个主安装孔4关于插孔6中心对称，插孔6内壁开凿有多个均匀分布的通孔7，通孔7内插设有滑杆8，入风管2内壁开凿有多个与滑杆8相匹配的卡槽16，滑杆8靠近卡槽16内底端的一端固定连接有吸盘18，通过设置吸盘18，可以使得滑杆8与卡槽16的内底端之间吸附的更加紧密，从而使得下滤盘3安装的更加牢固。

请参阅图3，滑杆8外端固定连接有外接环9，通孔7内壁固定连接有内接环10，内接环10位于外接环9外侧，外接环9和内接环10内部均固定连接有磁铁块，两个磁铁块相互排斥，通过设置相互排斥的磁铁块，可以使得将螺钉12从插孔6中取出的同时，可以借助两者之间的相互排斥作用，使得滑杆8朝着相互靠近的方向移动，从而将下滤盘3取下。

请参阅图3-4，外接环9与内接环10之间固定连接有压缩弹簧11，插孔6内插设有螺钉12，螺钉12和滑杆8相互接触处均设置成相互匹配的斜切状，螺钉12和滑杆8相互接触处设有抛光层，通过将螺钉12和滑杆8设置成相互匹配的斜切状，并且设置抛光层，可以在螺钉12沿着插孔6下移的同时，挤压并推动滑杆8朝着相互远离的方向移动，从而使得滑杆8插入卡槽16中。

请参阅图4，螺钉12上端固定连接有上滤盘13，上滤盘13外端固定连接有多个均匀分布的海绵19，上滤盘13上端固定连接有把手20，通过设置海绵19可以在将螺钉12旋入时，使得海绵19对入风管2的内壁进行清洗，清除其内粘附的灰尘，设置把手20，可以方便操作者转动上滤盘13，上滤盘13上端开凿有两个相互对称的副安装孔14，副安装孔14内壁卡接有副滤网15。

操作者在使用本实用新型时，第一步，手握把手20，将螺钉12对齐插孔6并使得螺钉12略微旋入插孔6中，使得上滤盘13和下滤盘3连接，第二步，将上滤盘13和下滤盘3与入风管2槽口对齐，并将其保持水平塞入下滤盘3中，借助下滤盘3外端的密封环17，使得下滤盘3与入风管2内壁之间紧密吸附，并且使得通孔7和卡槽16对齐，第三步，旋握住把手20旋转上滤盘13，使得螺钉12沿着插孔6下移，从而推动滑杆8沿着通孔7移动，直至滑杆8插入卡槽16中，拆卸时，握住把手20并回旋上滤盘13，使得螺钉12上移，但不必旋出插孔6，借助外接环9和内接环10之间的压缩弹簧11的作用，使得滑杆8沿着通孔7朝着相互靠近的方向移动，在手拉把手20，将下滤盘3和上滤盘13整体从入风管2中取出，与现有技术相比，本实用新型可以实现对滤网的更换工作更加方便快捷，从而使得除尘装置对空气净化的更加充分。

以上所述，仅为本实用新型较佳的具体实施方式；但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其改进构思加以等同替换或改变，都应涵盖在本实用新型的保护范围内。
