技术领域

本实用新型涉及照明显示领域，特别是一种带有节约能源的照明显示装置。

背景技术

照明灯是为了方便人们夜晚出行更加方便，照亮人们前行的道路，同时有美化城市的效果。

随着社会的进步，祖国经济的发展快速，人们在生活中对于细节的要求越来越高，生活中人们会使用电灯，但是电灯的大量使用就会消耗很多电量，同时人们在夜间行走时会由于路灯比较高，灯光比较昏暗，这样就会容易发生事故，所以要近距离的照明，户外人口流动性比较大，所以很多商家会在路边建设有广告，但是这样会占用大量的地上面积，因此设置本装置是很有必要的。

发明内容

本实用新型的目的是为了解决上述问题，设计了一种带有节约能源的照明显示装置。

实现上述目的本实用新型的技术方案为，一种带有节约能源的照明显示装置，包括矩形基座,所述矩形基座内部为空心结构，所述矩形基座上表面边缘处固定连接有两组折形支杆，所述每个折形支杆上表面固定连接有条形垫片，所述相邻的一组条形垫片上表面固定连接有太阳能板，所述每个太阳能板下表面设有能量转换器，所述矩形基座内下表面设有蓄电池，所述矩形基座上表面加工有且位于两组折形支杆之间的一组一号圆形凹槽，所述每个一号圆形凹槽内嵌装有立柱，所述每个立柱侧表面端加工有二号圆形凹槽，所述其中一个二号圆形凹槽内嵌装有一号微型驱动件，所述一号微型驱动件一端套装有一号转动轴，所述一号转动轴一端套装有一号固定圆环，所述一号固定圆环侧表面固定连接有T型圆盘，所述T型圆盘侧表面中心固定连接有与另一个二号圆形凹槽相搭接的二号转动轴，所述二号转动轴侧表面套装有一组二号固定圆环，所述二号固定圆环侧表面套装有圆形套壳，所述圆形套壳侧表面固定连接有多个横杆，所述多个横杆上表面套装有圆环箱体，所述圆环箱体侧表面加工有多个条形凹槽，所述每个条形凹槽内嵌装有照明灯泡，所述圆环箱体侧表面固定连接有与条形凹槽相匹配的保护壳,所述两组立柱两侧表面均设有LED显示屏。

所述矩形基座下表面四角处加工有多个矩形豁槽，所述每个矩形豁槽内固定连接有折形杆，所述每个折形杆上表面加工有圆形螺纹孔，所述圆形螺纹孔内嵌装有与地面相连接的紧定螺钉。

所述矩形基座后表面加工有矩形开口，所述矩形基座后表面固定连接有与矩形开口相匹配的矩形挡门，所述矩形挡门侧表面设有卡扣，所述矩形基座侧表面加工有与卡扣相匹配的卡槽。

所述多个横杆的数量为4-8个。

所述立柱和矩形基座采用钢铁材料，所述立柱和矩形基座侧表面优选金山PX-60-2涂料。

所述蓄电池上套装有防水壳。

所述多个矩形豁槽的数量为4-8个。

所述一号微型驱动件为一号微型电机。

所述保护壳的材质为透明玻璃。

所述蓄电池的型号为WDKH-F。

利用本实用新型的技术方案制作的一种带有节约能源的照明显示装置，结构新颖，操作方便，有效利用太阳能板，节约电能，同时有很好的显示效果，并且有效帮助人们爱户外行走时照明，实用性高。

附图说明

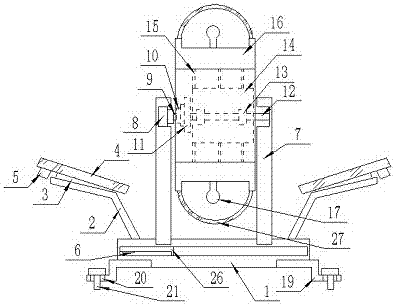

图1是本实用新型所述一种带有节约能源的照明显示装置的结构示意图；

图2是本实用新型所述一种带有节约能源的照明显示装置的俯视图；

图3是本实用新型所述一种带有节约能源的照明显示装置的圆形螺纹孔仰视图；

图4是本实用新型所述一种带有节约能源的照明显示装置的折形支杆侧视图；

图中，1、矩形基座；2、折形支杆；3、条形垫片；4、太阳能板；5、能量转换器；6、蓄电池；7、立柱；8、一号微型驱动件；9、一号转动轴；10、一号固定圆环；11、T型圆盘；12、二号转动轴；13、二号固定圆环；14、圆形套壳；15、横杆；16、圆环箱体；17、照明灯泡；18、LED显示屏；19、折形杆；20、圆形螺纹孔；21、紧定螺钉；23、矩形挡门；24、卡扣；25、卡槽；26、防水壳；27、保护壳。

具体实施方式

下面结合附图对本实用新型进行具体描述，如图1-4所示，一种带有节约能源的照明显示装置，包括矩形基座（1）,所述矩形基座（1）内部为空心结构，所述矩形基座（1）上表面边缘处固定连接有两组折形支杆（2），所述每个折形支杆（2）上表面固定连接有条形垫片（3），所述相邻的一组条形垫片（3）上表面固定连接有太阳能板（4），所述每个太阳能板（4）下表面设有能量转换器（5），所述矩形基座（1）内下表面设有蓄电池（6），所述矩形基座（1）上表面加工有且位于两组折形支杆（2）之间的一组一号圆形凹槽，所述每个一号圆形凹槽内嵌装有立柱（7），所述每个立柱（7）侧表面端加工有二号圆形凹槽，所述其中一个二号圆形凹槽内嵌装有一号微型驱动件（8），所述一号微型驱动件（8）一端套装有一号转动轴（9），所述一号转动轴（9）一端套装有一号固定圆环（10），所述一号固定圆环（10）侧表面固定连接有T型圆盘（11），所述T型圆盘（11）侧表面中心固定连接有与另一个二号圆形凹槽相搭接的二号转动轴（12），所述二号转动轴（12）侧表面套装有一组二号固定圆环（13），所述二号固定圆环（13）侧表面套装有圆形套壳（14），所述圆形套壳（14）侧表面固定连接有多个横杆（15），所述多个横杆（15）上表面套装有圆环箱体（16），所述圆环箱体（16）侧表面加工有多个条形凹槽，所述每个条形凹槽内嵌装有照明灯泡（17），所述圆环箱体（16）侧表面固定连接有与条形凹槽相匹配的保护壳（27）,所述两组立柱（7）两侧表面均设有LED显示屏（18）；所述矩形基座（1）下表面四角处加工有多个矩形豁槽，所述每个矩形豁槽内固定连接有折形杆（19），所述每个折形杆（19）上表面加工有圆形螺纹孔（20），所述圆形螺纹孔（20）内嵌装有与地面相连接的紧定螺钉（21）；所述矩形基座（1）后表面加工有矩形开口，所述矩形基座（1）后表面固定连接有与矩形开口相匹配的矩形挡门（23），所述矩形挡门（23）侧表面设有卡扣（24），所述矩形基座（1）侧表面加工有与卡扣（24）相匹配的卡槽（25）；所述多个横杆（15）的数量为4-8个；所述立柱（7）和矩形基座（1）采用钢铁材料，所述立柱（7）和矩形基座（1）侧表面优选金山PX-60-2涂料；所述蓄电池（6）上套装有防水壳（26）；所述多个矩形豁槽的数量为4-6个；所述一号微型驱动件（8）为一号微型电机；所述保护壳（27）的材质为透明玻璃；所述蓄电池（6）的型号为WDKH-F。

本实施方案的特点为，本装置中的矩形基座上表面的折形支杆上固定连连接的太阳能板，并且在太阳能板下表面安装的能量转换器便于太阳能转化成电能，同时在矩形基座内的蓄电池用于储存能量转换器转化的电量，同时在矩形基座上一组一号圆形凹槽内的立柱，并且在一组立柱侧表面加工的二号圆形凹槽，并且其中一个二号圆形凹槽内嵌装有一号微型驱动件，并且由一号微型驱动件所带动的一号转动轴运动，在一号转动轴上的一号固定圆环所支撑的T型圆盘上安装有二号转动轴并且与另一个二号圆形凹槽相搭接，达到旋转的效果，同时在二号转动轴上套装有圆形套壳，在圆形套壳上的多个横杆共同支撑的圆环箱体，并且在圆环箱体上的照明灯泡用于照明，照明灯泡可以随着一号微型驱动件旋转而转动，更加美观使用，同时在两组立柱上的LED显示屏有很好的显示效果，结构新颖，操作方便，有效利用太阳能板，节约电能，同时有很好的显示效果，并且有效帮助人们爱户外行走时照明，实用性高。

在本实施方案中，首先在本装置空闲处安装可编程系列控制器和一台电机驱动器，以MAM-200的控制器为例，将该型号控制器的多个输出端子通过导线分别与太阳能板、能量转换器、蓄电池、一号微型驱动件、照明灯泡和LED显示屏的输入端连接，本领域人员在将一台电机驱动器通过导线与一号微型驱动件的接线端连接。本领域人员通过控制器编程后，完全可控制各个电器件的工作顺序，具体工作原理如下：本装置安装完成后，本装置正常运行，在矩形基座上的两组折形支杆上表面固定连接的条形垫片，并在一组条形垫片上的太阳能板用于吸收光能，同时在每个太阳能板下表面的能量转换器，在矩形基座内的蓄电池，矩形基座上表面且位于两组折形支杆之间的一组一号圆形凹槽，同时在每个一号圆形凹槽立柱均加工有二号圆形凹槽，在其中一个二号圆形凹槽内的一号微型驱动件一端套装有一号转动轴，在一号转动轴上的一号固定圆环上的T型圆盘所支撑的二号转动轴与另一个二号圆形凹槽相搭接，同时在二号转动轴上套装的一组二号固定圆环上的圆形套壳侧表面安装有多个多个横杆，在多个横杆一端共同连接有圆环箱体，并且在圆环箱体侧表面安装有照明灯泡，同时在两组立柱两侧表面均安装LED显示屏用于显示，在矩形基座下表面多个矩形豁槽内安装有折形杆，并且在折形杆上加工有圆形螺纹孔，并在圆形螺纹孔内安装有与地面相连接的紧定螺钉，同时在矩形基座后表面加工的矩形开口，并且矩形基座后表安装有与矩形开口相匹配的矩形挡门，用于遮挡，同时在矩形挡门上的卡扣与矩形基座相互结合，更好固定矩形挡门。

实施例2：本装置的一号微型驱动件可以替换成电控小车与滑轨相互结合，同样达到使用效果，其他件与实施例1相同。

上述技术方案仅体现了本实用新型技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本实用新型的原理，属于本实用新型的保护范围之内。
