技术领域

本发明涉及农副产品加工技术领域，具体是一种用于哈密瓜粉加工的去籽机。

背景技术

哈密瓜属葫芦科植物，是甜瓜的一个变种，含糖量在15%左右，形态各异，风味独特，有的带奶油味，有的含柠檬香，但都味甘如蜜，奇香袭人，不仅好吃，而且营养丰富，药用价值高。哈密瓜含蛋白质、膳食纤维、胡萝卜素、果胶、糖类、维生素A、B、C、磷、钠、钾等；哈密瓜有清凉消暑，除烦热，生津止渴的作用，是夏季解暑的佳品，食用哈密瓜对人体造血机能有显著的促进作用，可以用来作为贫血的食疗之品；中医认为，哈密瓜性质偏寒，还具有疗饥、利便、益气、清肺热止咳的功效，适宜于肾病、胃病、咳嗽痰喘、贫血和便秘患者。

哈密瓜粉主要用来制作哈密瓜味固体饮料，哈密瓜味固体饮料具有口感细腻、香味浓郁、营养丰富的特点。用于加工哈密瓜粉的设备大部分包括水洗机、除皮机、除子机、粉碎机、过滤机、喷雾干燥塔等设备，但是传统的用于哈密瓜粉生产的去籽机去籽效率低下，去籽效果不理想，因此需要对其进行改进。

发明内容

本发明的目的在于提供一种用于哈密瓜粉加工的去籽机，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种用于哈密瓜粉加工的去籽机，包括支撑带和机架，所述机架上安装有支撑带，机架的左右两侧面分别固定连接有导轨，导轨内安装有电动行走轮，电动行走轮的上部固定连接有固定板，固定板上安装有电动伸缩杆，电动伸缩杆的自由端朝向支撑带的中间处且电动伸缩杆的自由端固定安装有哈密瓜夹持装置，所述机架的上部中间固定连接有第一安装架，第一安装架上通过连接板安装有双轴伸电机，双轴伸电机的两个输出轴分别固定连接有转动柱，转动柱的表面上固定连接有若干打料杆，所述机架的上部固定连接有第二安装架，第二安装架上安装有喷水管，喷水管上安装有一对喷头；所述哈密瓜夹持装置包括固定连接在电动伸缩杆的自由端上的环形板，所述环形板的内部设置有环形腔，环形腔内设置有若干第一磁铁，相邻的第一磁铁的磁南极和磁北极方向相反，所述第一磁铁朝向环形板中心处的侧面固定连接有活动柱，活动柱活动贯穿环形板，位于环形板内部的所述活动柱的端部固定连接有夹持垫，所述环形板的表面上下侧分别固定连接有环形翻边，两个环形翻边之间设置有与环形板相转动连接的转动环，所述转动环的内壁固定嵌入有沿转动环圆周内壁设置的若干第二磁铁、第三磁铁和第四磁铁，相邻的第二磁铁、相邻的第三磁铁、相邻的第四磁铁的磁南极和磁北极方向均相反，所述第二磁铁、第三磁铁和第四磁铁相交替设置且第二磁铁、第三磁铁和第四磁铁的材质不同。

作为本发明再进一步的方案：所述第二磁铁为铁氧体磁铁，第三磁铁为铝镍钴磁铁，第四磁铁为钕铁硼磁铁。

作为本发明再进一步的方案：所述双轴伸电机位于支撑带的正上方。

作为本发明再进一步的方案：所述夹持垫的材质为塑胶。

作为本发明再进一步的方案：所述打料杆呈Y型形状。

作为本发明再进一步的方案：所述打料杆在转动柱上呈螺旋状分布。

作为本发明再进一步的方案：所述第二安装架上安装有输出泵，输出泵的出水端与喷水管相接通。

作为本发明再进一步的方案：所述机架的下部安装有支腿。

与现有技术相比，本发明的有益效果是：哈密瓜夹持装置夹持住哈密瓜后然后使电动行走轮进行移动，转动柱转动带动打料杆转动，使瓜籽被打散，电动行走轮继续行走，带动哈密瓜位于第二安装架的下部，通过喷头的作用使瓜籽被清除掉，从而实现去籽的功能，本发明结构简单、制造成本低、去籽效果好。

附图说明

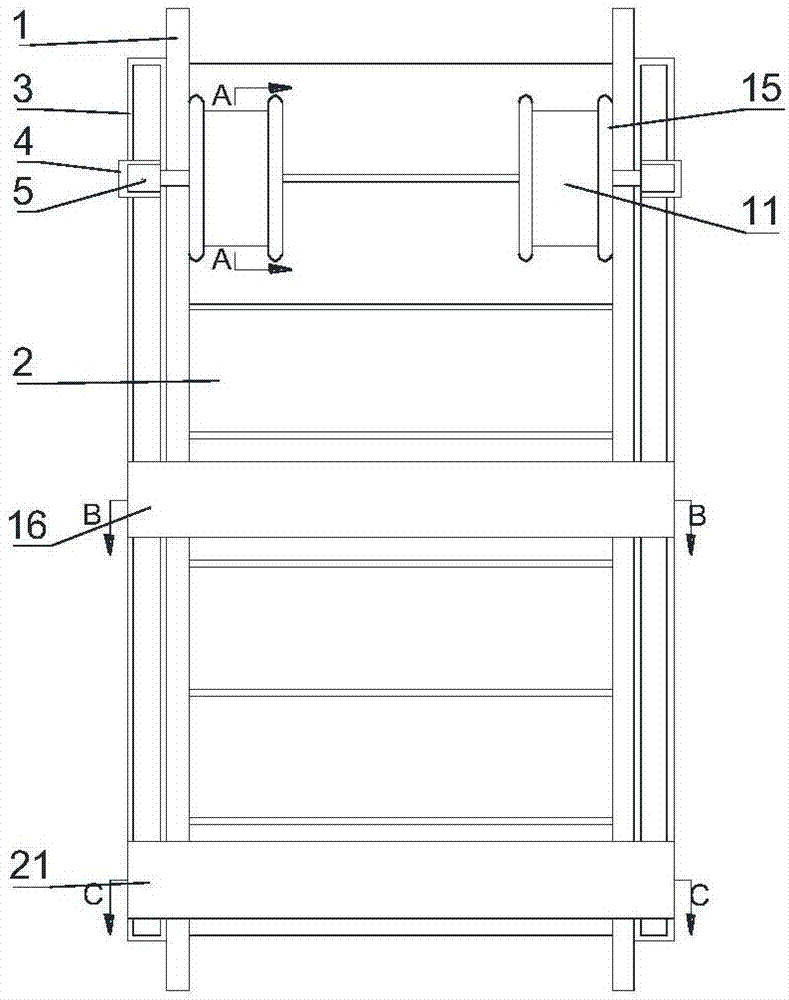

图1为一种用于哈密瓜粉加工的去籽机的俯视示意图；

图2为图1所述的用于哈密瓜粉加工的去籽机中A-A线的剖视示意图；

图3为图1所述的用于哈密瓜粉加工的去籽机中B-B线的剖视示意图；

图4为图1所述的用于哈密瓜粉加工的去籽机中C-C线的剖视示意图。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-4，一种用于哈密瓜粉加工的去籽机，包括支撑带2和机架1，所述机架1上安装有支撑带2，机架1的左右两侧面分别固定连接有导轨3，导轨3内安装有电动行走轮，电动行走轮的上部固定连接有固定板4，固定板4上安装有电动伸缩杆5，电动伸缩杆5的自由端朝向支撑带2的中间处且电动伸缩杆5的自由端固定安装有哈密瓜夹持装置，所述机架1的上部中间固定连接有第一安装架16，第一安装架16上通过连接板17安装有双轴伸电机18，双轴伸电机18的两个输出轴分别固定连接有转动柱19，转动柱19的表面上固定连接有若干打料杆20，所述机架1的上部固定连接有第二安装架21，第二安装架21上安装有喷水管22，喷水管22上安装有一对喷头23；将切段后的两半个哈密瓜放置在位于一对哈密瓜夹持装置之间的支撑带2上，此时电动伸缩杆5通电启动且电动伸缩杆5的自由端移动，从而使手动操作哈密瓜夹持装置，使哈密瓜夹持装置夹持住哈密瓜后然后使电动行走轮进行移动，将哈密瓜移动至第一安装架16的下部，此时电动伸缩杆5移动，带动哈密瓜移动使转动柱19位于哈密瓜的内部，则转动柱19转动带动打料杆20转动，使瓜籽被打散，然后电动行走轮继续行走，带动哈密瓜位于第二安装架21的下部，通过喷头23的作用使瓜籽被清除掉，从而实现去籽的功能；所述哈密瓜夹持装置包括固定连接在电动伸缩杆5的自由端上的环形板6，所述环形板6的内部设置有环形腔7，环形腔7内设置有若干第一磁铁8，相邻的第一磁铁8的磁南极和磁北极方向相反，所述第一磁铁8朝向环形板6中心处的侧面固定连接有活动柱9，活动柱9活动贯穿环形板6，位于环形板6内部的所述活动柱9的端部固定连接有夹持垫10，所述环形板6的表面上下侧分别固定连接有环形翻边15，两个环形翻边15之间设置有与环形板6相转动连接的转动环11，所述转动环11的内壁固定嵌入有沿转动环11圆周内壁设置的若干第二磁铁12、第三磁铁13和第四磁铁14，相邻的第二磁铁12、相邻的第三磁铁13、相邻的第四磁铁14的磁南极和磁北极方向均相反，所述第二磁铁12、第三磁铁13和第四磁铁14相交替设置且第二磁铁12、第三磁铁13和第四磁铁14的材质不同；

电动伸缩杆5的自由端进行移动后，使哈密瓜位于环形板6内，扭动转动环11，从而使先对应的第二磁铁12和第一磁铁8的磁南极和磁北极方向相反，因此第二磁铁12和第一磁铁8相互排斥，第一磁铁8带动活动柱9朝向中心处移动，从而使夹持垫10夹持住哈密瓜，由于哈密瓜的大小不同，因此需要不同的夹持力来夹持，此时即可选择使用第三磁铁13或者第四磁铁14分别与第一磁铁8位置相对应，由于第二磁铁12、第三磁铁13和第四磁铁14相交替设置且第二磁铁12、第三磁铁13和第四磁铁14的材质不同，因此磁铁的排斥力不同，从而使夹持垫10的夹持力不同，便于夹持不同大小的哈密瓜。

所述第二磁铁12为铁氧体磁铁，第三磁铁13为铝镍钴磁铁，第四磁铁14为钕铁硼磁铁。

所述双轴伸电机18位于支撑带2的正上方。

所述夹持垫10的材质为塑胶。

所述打料杆20呈Y型形状。

所述打料杆20在转动柱19上呈螺旋状分布。

所述第二安装架21上安装有输出泵24，输出泵24的出水端与喷水管22相接通。

所述机架1的下部安装有支腿。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“设置”、“相连”及“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
