技术领域

本实用新型涉及一种体育器材，具体是一种体育训练用腿部撑开装置。

背景技术

体育器材，竞技体育比赛和健身锻炼所使用的各种器械、装备及用品的总称。体育器材与体育运动相互依存，相互促进。体育运动的普及和运动项目的多样化使体育器材的种类、规格等都得到发展。同样，质量优良、性能稳定、安全可靠的体育器材不但可以保证竞技比赛在公正和激烈的情况下进行，而且还为促进运动水平的提高创造了必要的物质条件。人体是各器官系统构成的有机整体。进行体育活动时，看起来好像只有肌肉在活动。其实身体的呼吸、血液循环等器官都在参加活动，并且都要由大脑皮层来指挥协调。做准备活动正是为了提高大皮层神经细胞的兴奋，准备活动还能使体温略为升高，使肌肉、肌腱都处于良好的状态，弹性、伸展性都很好，不至于因为突然收缩而拉伤或撕裂，这在冬天尤其重要。

在运动员进行训练时，我们经常会见到他们进行撑腿训练，一般运动员进行撑腿训练时都是利用墙壁进行两腿的撑开，或者两个运动员协调进行将四条腿相对进行撑开，前者在训练时必须要求墙壁的干净，而且遇到天冷的时候这样训练明显会使身体贴着墙壁造成不适，同时这样对于室外训练的时候就没办法进行，而后者则必须要求运动员进行协同训练，单独的时候就很难完成，因此需要设计一种可以使运动员进行单独完成撑腿训练的器材。

实用新型内容

本实用新型的目的在于提供一种体育训练用腿部撑开装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种体育训练用腿部撑开装置，包括固定块，所述固定块的左右两端侧壁上对称安装有第一铰接座，固定块的左右两侧还对称设有撑腿板，撑腿板的靠近固定块的一端安装在第一铰接座上，两个撑腿板相对的一面上部均安装有第二铰接座，两个第二铰接座沿固定块的中轴线对称设置，两个第二铰接座之间连接有伸缩装置，所述伸缩装置包括外壳，外壳朝向两个撑腿板的一端中心均安装有固定套筒，两个固定套筒共线设置，固定套筒远离外壳的一端内部插设有插杆，插杆位于固定套筒外部的一端安装在第二铰接座上插杆位于固定套筒内的一端内部开设有螺纹孔，固定套筒的内部还设有丝杆，丝杆朝向插杆的一端安装在螺纹孔内，丝杆远离插杆的一端穿入外壳内部，所述固定套筒的内侧壁上对称开设有滑槽，滑槽与丝杆相平行，插杆位于固定套筒内部的一端侧壁上对称安装有滑块，滑块远离插杆的一端滑动设于滑槽内。

作为本实用新型进一步的方案：所述撑腿板远离伸缩装置的一端面设有软垫。

作为本实用新型再进一步的方案：所述固定套筒与外壳的外侧壁相垂直。

作为本实用新型再进一步的方案：所述丝杆位于外壳内部的一端均安装有从动锥齿轮，两个从动锥齿轮之间上端啮合在主动锥齿轮的外侧，外壳内部中心插设安装有一根转轴，转轴与丝杆相垂直，主动锥齿轮安装在转轴上。

作为本实用新型再进一步的方案：所述转轴通过第二轴承与外壳的上下两壁转动连接。

作为本实用新型再进一步的方案：所述转轴的顶端穿出外壳内部并安装有转柄。

作为本实用新型再进一步的方案：所述外壳的底端安装有导向块，导向块的内部开和有导向孔，导向孔内部贯穿设有导向杆，导向杆与固定块相垂直，且导向杆朝向固定块的一端固定安装在导向块上。

作为本实用新型再进一步的方案：所述固定块远离伸缩装置的一端面下部安装有座板，座板远离固定块的一端上部垂直安装有倚板。

作为本实用新型再进一步的方案：所述固定块朝向倚板的一端面上安装有柔性垫。

与现有技术相比，本实用新型的有益效果是：本实用新型结构简单合理，使用快捷方便，使用时通过转柄带动转轴旋转，转轴便可以通过主动锥齿轮带动从动锥齿轮旋转，从动锥齿轮转动时，丝杆便会开始转动，当丝杆转动时，便可以通过螺纹孔对插杆进行调节，当插杆开始伸出固定套筒内部时，便实现了伸缩装置的伸长，伸缩装置伸长时，两个撑腿板之间的距离也会改变，因为两个撑腿板的一端均通过第一铰接座铰接在相同的一个固定块上，因此伸缩装置伸长时，两个撑腿板之间的角度便会变大，而两个撑腿板可以协同作用，对运动员的两腿进行撑开，不需要教练进行指导即可自己进行腿部撑开的训练，适合推广使用。

附图说明

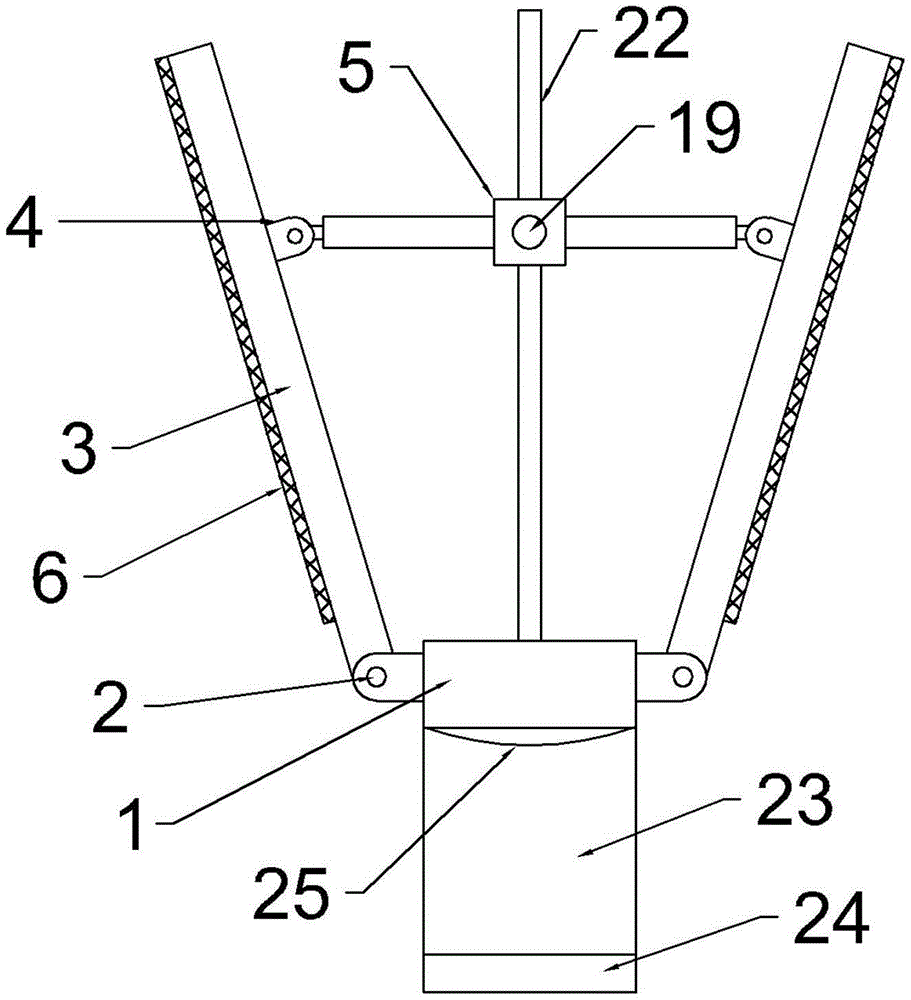

图1为体育训练用腿部撑开装置的结构示意图。

图2为体育训练用腿部撑开装置中伸缩装置的结构示意图。

图3为体育训练用腿部撑开装置中座板的侧视图。

图中：1-固定块、2-第一铰接座、3-撑腿板、4-第二铰接座、5-伸缩装置、6-软垫、7-外壳、8-固定套筒、9-插杆、10-螺纹孔、11-丝杆、12-第一轴承、13-滑槽、14-滑块、15-从动锥齿轮、16-主动锥齿轮、17-转轴、18-第二轴承、19-转柄、20-导向块、21-导向孔、22-导向杆、23-座板、24-倚板、25-柔性垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～3，本实用新型实施例中，一种体育训练用腿部撑开装置，包括固定块1，所述固定块1的左右两端侧壁上对称安装有第一铰接座2，固定块1的左右两侧还对称设有撑腿板3，撑腿板3的靠近固定块1的一端安装在第一铰接座2上，两个撑腿板3相对的一面上部均安装有第二铰接座4，两个第二铰接座4沿固定块1的中轴线对称设置，两个第二铰接座4之间连接有伸缩装置5，所述伸缩装置5包括外壳7，外壳7朝向两个撑腿板3的一端中心均安装有固定套筒8，两个固定套筒8共线设置，固定套筒8远离外壳7的一端内部插设有插杆9，插杆9位于固定套筒8外部的一端安装在第二铰接座4上插杆9位于固定套筒8内的一端内部开设有螺纹孔10，固定套筒8的内部还设有丝杆11，丝杆11朝向插杆9的一端安装在螺纹孔10内，丝杆11远离插杆9的一端穿入外壳7内部，所述固定套筒8的内侧壁上对称开设有滑槽13，滑槽13与丝杆11相平行，插杆9位于固定套筒8内部的一端侧壁上对称安装有滑块14，滑块14远离插杆9的一端滑动设于滑槽13内，当丝杆11转动时，便可以通过螺纹孔10对插杆9进行调节，当插杆9开始伸出固定套筒8内部时，便实现了伸缩装置5的伸长，伸缩装置5伸长时，两个撑腿板3之间的距离也会改变，因为两个撑腿板3的一端均通过第一铰接座2铰接在相同的一个固定块1上，因此伸缩装置5伸长时，两个撑腿板3之间的角度便会变大，便可以对运动员的两腿进行撑开操作，方便运动员自己锻炼腿部的柔韧度。

所述撑腿板3远离伸缩装置5的一端面设有软垫6。

所述固定套筒8与外壳7的外侧壁相垂直。

所述丝杆11与外壳7之间均通过第一轴承12转动连接。

所述丝杆11位于外壳7内部的一端均安装有从动锥齿轮15，两个从动锥齿轮15之间上端啮合在主动锥齿轮16的外侧，外壳7内部中心插设安装有一根转轴17，转轴17与丝杆11相垂直，主动锥齿轮16安装在转轴17上，通过转斗带动主动锥齿轮16旋转，主动锥齿轮16再通过从动锥齿轮15带动丝杆11旋转，便可以实现对外壳7两端的插杆9实现同步伸缩。

所述转轴17通过第二轴承18与外壳7的上下两壁转动连接。

所述转轴17的顶端穿出外壳7内部并安装有转柄19。

所述外壳7的底端安装有导向块20，导向块20的内部开和有导向孔21，导向孔21内部贯穿设有导向杆22，导向杆22与固定块1相垂直，且导向杆22朝向固定块1的一端固定安装在导向块20上，导向块20和导向杆22的设置可以避免撑腿板3撑开时不稳。

所述固定块1远离伸缩装置5的一端面下部安装有座板23，座板23远离固定块1的一端上部垂直安装有倚板24。

所述固定块1朝向倚板24的一端面上安装有柔性垫25。

本实用新型的工作原理是：使用时通过转柄19带动转轴17旋转，转轴17便可以通过主动锥齿轮16带动从动锥齿轮15旋转，从动锥齿轮15转动时，丝杆11便会开始转动，当丝杆11转动时，便可以通过螺纹孔10对插杆9进行调节，当插杆9开始伸出固定套筒8内部时，便实现了伸缩装置5的伸长，伸缩装置5伸长时，两个撑腿板3之间的距离也会改变，因为两个撑腿板3的一端均通过第一铰接座2铰接在相同的一个固定块1上，因此伸缩装置5伸长时，两个撑腿板3之间的角度便会变大，便可以对运动员的两腿进行撑开操作，方便运动员自己锻炼腿部的柔韧度。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
