技术领域

本实用新型涉及体育器材技术领域，具体为一种体育教学用跨栏架。

背景技术

体育器材是竞技体育比赛和健身锻炼所使用的各种器械、装备及用品的总称，体育器材与体育运动相互依存，相互促进，体育运动的普及和运动项目的多样化使体育器材的种类、规格等都得到发展，同样质量优良、性能稳定和安全可靠的体育器材不但可以保证竞技比赛在公正和激烈的情况下进行，而且还为促进运动水平的提高创造了必要的物质条件。

在体育教学方面所使用的体育器材往往和普通的体育器材并无不同，而目前体育教学中所需要的跨栏架大多为一体式的框架结构，即栏杆一般采用一根整体的木质或钢制材料板，其两端分别固定在两支架杆上，在教学过中，练习者经常因为不熟练而出现腿部碰撞栏杆板的现象，由于栏杆板或者的强度大硬度高，不但容易造成练习者受伤或者跨栏架的损坏，也会给练习者造成心理恐惧进而影响教学。

实用新型内容

针对现有技术的不足，本实用新型提供一种体育教学用跨栏架，其具备可在碰撞时使跨栏架发生形变，避免了跨栏架伤害练习者，使跨栏的练习更加的安全方便。

技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种体育教学用跨栏架，包括底座，所述底座顶部的中部连接有支撑块，所述支撑块正面的中部通过转轴铰接有支撑柱，所述支撑柱的顶部连接有支撑台，所述支撑台顶部的两侧均连接有滑杆，所述滑杆的外侧套接有滑套，所述滑套靠近支撑台的一侧连接有升降台，所述升降台的顶部连接有支撑弹簧，所述支撑弹簧的顶部连接有固定块，所述固定块的中部开设有插孔，所述插孔的内侧插接有栏杆本体，所述支撑柱的两侧均连接有一号支撑杆，所述一号支撑杆正面的外侧通过转轴铰接有摇杆，所述摇杆外侧的顶部套接有限位块，所述摇杆的中部套接有缓冲弹簧，所述缓冲弹簧的顶部与限位块的外侧连接，所述缓冲弹簧的底部连接有套管，所述摇杆远离一号支撑杆的一端插接在套管的内侧，所述套管背面的底部通过转轴活动连接有滑轮，所述底座顶部的两侧均开设有滑槽，所述滑轮的底部与滑槽的内底壁滑动连接，所述底座顶部的两侧均连接有二号支撑杆，所述二号支撑杆的正面连接有通管，所述通管的内侧插接有插针，所述底座顶部的两侧均连接有挡板，所述挡板靠近底座中轴线的一侧连接有泡沫块。

进一步的，所述升降台底部的中部连接有轴承，所述轴承的内圈插接有一号螺纹杆，所述一号螺纹杆的外侧套接有一号螺纹套，所述一号螺纹套的背面与支撑台的正面连接。

进一步的，所述滑杆的顶部连接有防脱块，所述防脱块的直径为滑套内径的两倍。

进一步的，所述固定块的顶部插接有二号螺纹套，所述二号螺纹套的内侧插接有二号螺纹杆，所述二号螺纹杆的底部贯穿二号螺纹套并延伸至插孔的内侧，所述二号螺纹杆的底部与栏杆本体的顶部相搭接。

进一步的，所述二号螺纹杆的顶部连接有转动把手，所述转动把手为长杆形。

进一步的，所述支撑弹簧位于底座顶部的正上方，且底座为长方形。

有益效果

相比较现有技术，本实用新型提供了一种体育教学用跨栏架，具备以下有益效果：

1、该体育教学用跨栏架，通过摇杆、缓冲弹簧、滑轮、套管和支撑弹簧的配合使用，使此装置在使用时，通过支撑弹簧的设置，使栏杆本体在遇到撞击时，支撑弹簧可发生一定的形变，从而缓冲部分撞击力，进而使支撑弹簧带动支撑台和支撑柱进行偏移，从而使摇杆可进行偏移，从而使摇杆带动缓冲弹簧收缩，使缓冲弹簧再次进行缓冲，使滑轮进行滑动，进而消除撞击力，从而使此装置可在碰撞时使跨栏架发生形变，避免了跨栏架伤害练习者，使跨栏的练习更加的安全方便。

2、该体育教学用跨栏架，通过插针、泡沫块、滑轮和滑槽的配合使用，使此装置在使用时，通过滑槽的设置，从而使滑轮可方便的滑动，从而使栏杆本体在遭遇撞击时，通过滑轮的滑动，从而推动插针向泡沫块运动，从而使插针远离底座中轴线的一侧可插入泡沫块，进而使泡沫块的外表面留下一个孔洞，从而使此装置在使用时，可根据泡沫块上的孔洞来得知练习者的练习情况，从而使此装置的使用更加的方便。

附图说明

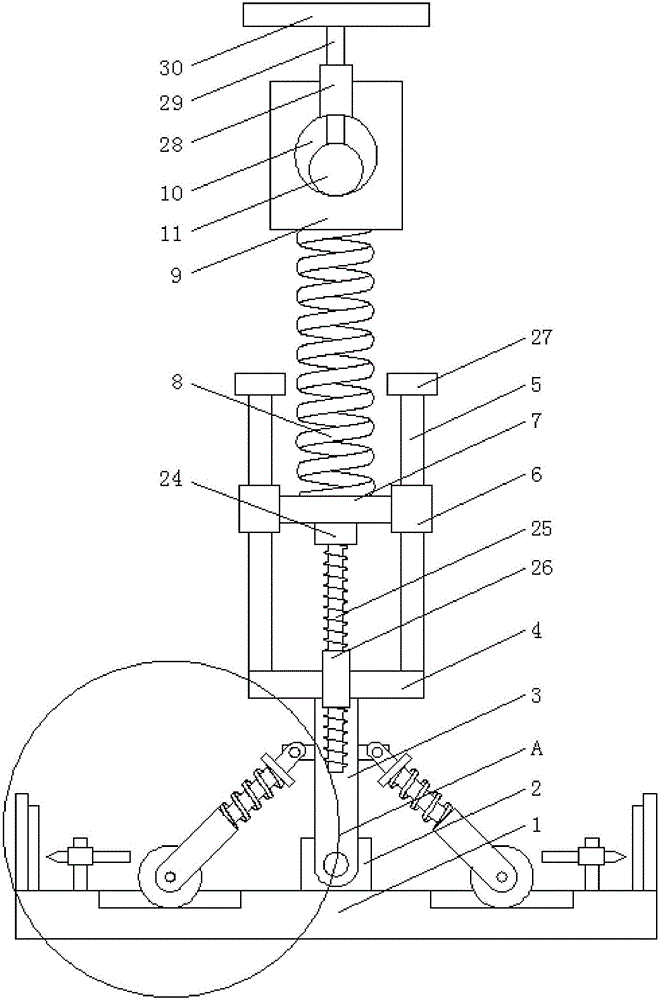

图1为本实用新型结构示意图；

图2为图1中A处放大图。

其中：1底座、2支撑块、3支撑柱、4支撑台、5滑杆、6滑套、7升降台、8支撑弹簧、9固定块、10插孔、11栏杆本体、12一号支撑杆、13摇杆、14限位块、15缓冲弹簧、16套管、17滑轮、18滑槽、19二号支撑杆、20通管、21插针、22挡板、23泡沫块、24轴承、25一号螺纹杆、26一号螺纹套、27防脱块、28二号螺纹套、29二号螺纹杆、30转动把手。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-2所示，一种体育教学用跨栏架，包括底座1，底座1为不锈钢材质，底座1为不锈钢材质的设计，使底座1的重量得到提升，从而使底座1的支撑性更好，进而降低了此装置在使用时发生倾倒的可能性，使此装置的使用更加的方便，底座1顶部的中部连接有支撑块2，支撑块2正面的中部通过转轴铰接有支撑柱3，支撑柱3的顶部焊接有支撑台4，支撑台4顶部的两侧均焊接有滑杆5，滑杆5的外侧套接有滑套6，滑套6靠近支撑台4的一侧焊接有升降台7，升降台7的顶部焊接有支撑弹簧8，支撑弹簧8位于底座1顶部的正上方，且底座1为长方形，支撑弹簧8的顶部焊接有固定块9，固定块9的中部开设有插孔10，插孔10的内侧插接有栏杆本体11，支撑柱3的两侧均焊接有一号支撑杆12，一号支撑杆12正面的外侧通过转轴铰接有摇杆13，摇杆13外侧的顶部套接有限位块14，摇杆13的中部套接有缓冲弹簧15，缓冲弹簧15的顶部与限位块14的外侧焊接，缓冲弹簧15的底部焊接有套管16，摇杆13远离一号支撑杆12的一端插接在套管16的内侧，套管16背面的底部通过转轴活动连接有滑轮17，底座1顶部的两侧均开设有滑槽18，滑轮17的底部与滑槽18的内底壁滑动连接，此装置在使用时，通过支撑弹簧8的设置，使栏杆本体11在遇到撞击时，支撑弹簧8可发生一定的形变，从而缓冲部分撞击力，进而使支撑弹簧8带动支撑台4和支撑柱3进行偏移，从而使摇杆13可进行偏移，从而使摇杆13带动缓冲弹簧15收缩，使缓冲弹簧15再次进行缓冲，使滑轮5进行滑动，进而消除撞击力，从而使此装置可在碰撞时使跨栏架发生形变，避免了跨栏架伤害练习者，使跨栏的练习更加的安全方便，底座1顶部的两侧均焊接有二号支撑杆19，二号支撑杆19的正面连接有通管20，通管20的内侧插接有插针21，底座1顶部的两侧均焊接有挡板22，挡板22靠近底座1中轴线的一侧粘接有泡沫块23，此装置在使用时，通过滑槽18的设置，从而使滑轮17可方便的滑动，从而使栏杆本体11在遭遇撞击时，通过滑轮17的滑动，从而推动插针21向泡沫块23运动，从而使插针21远离底座1中轴线的一侧可插入泡沫块23，进而使泡沫块23的外表面留下一个孔洞，从而使此装置在使用时，可根据泡沫块23上的孔洞来得知练习者的练习情况，从而使此装置的使用更加的方便，升降台7底部的中部焊接有轴承24，轴承24的内圈插接有一号螺纹杆25，一号螺纹杆25的外侧套接有一号螺纹套26，一号螺纹套26的背面与支撑台4的正面焊接，一号螺纹杆25和一号螺纹套26的设计，使此装置在使用时，通过转动一号螺纹杆25，从而使一号螺纹杆25可方便的上下移动，从而使栏杆本体11亦可随之进行上下移动，从而使栏杆本体11的高度可方便的进行调节，从而使此装置的适用人群更广，使此装置的适用更加的方便，滑杆5的顶部焊接有防脱块27，防脱块27的直径为滑套6内径的两倍，固定块9的顶部插接有二号螺纹套28，二号螺纹套28的内侧插接有二号螺纹杆29，二号螺纹杆29的底部贯穿二号螺纹套28并延伸至插孔10的内侧，二号螺纹杆29的底部与栏杆本体11的顶部相搭接，二号螺纹杆29的顶部焊接有转动把手30，转动把手30为长杆形。

工作原理：在使用时，通过支撑弹簧8的设置，使栏杆本体11在遇到撞击时，支撑弹簧8可发生一定的形变，从而缓冲部分撞击力，进而使支撑弹簧8带动支撑台4和支撑柱3进行偏移，从而使摇杆13可进行偏移，从而使摇杆13带动缓冲弹簧15收缩，使缓冲弹簧15再次进行缓冲，使滑轮5进行滑动，进而消除撞击力，从而使此装置可在碰撞时使跨栏架发生形变，避免了跨栏架伤害练习者，使跨栏的练习更加的安全方便。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
