技术领域
本实用新型涉及一种排球发球装置,尤其涉及一种下发式排球发球装置。
背景技术
排球运动员在训练时,一般都会进行过网颠球练习,使自己的水平得到提高,过网颠球练习一般是两个人相互颠球过网进行练习的,只有一个运动员的时候,一般是叫一个业余的人来进行发球过网颠球,业余的人发球水平较低,发的球较难接,运动员的水平较难得到提高。
实用新型内容
为了克服业余的人来进行发球过网颠球,业余的人发球水平较低,发的球较难接,运动员的水平较难得到提高的缺点,因此,本实用新型的技术问题为:提供一种能够有效的使运动员进行排球颠球练习的下发式排球发球装置。
技术方案如下:一种下发式排球发球装置,包括有安装架、放置板、弧形滑轨、弧形滑块、挡块、伸缩弹簧、弧形板、手部模型、连接杆、减速电机、转杆、凸轮、弧形杆、导套、伸缩杆、滚轮、转动压杆、转动弹簧和卡块,安装架的左侧上部连接有放置板,安装架的右侧上部连接有弧形滑轨,弧形滑轨上滑动式连接有弧形滑块,弧形滑轨的底部连接有挡块,挡块与弧形滑块之间连接有伸缩弹簧,弧形滑块的顶部连接有弧形板,弧形板的底部连接有手部模型,弧形滑轨的顶部连接有连接杆,连接杆的下部连接有减速电机,减速电机的输出轴上连接有转杆,连接杆的下部后侧连接有凸轮,转杆穿过凸轮,转杆上连接有弧形杆,弧形杆的后侧连接有导套,导套内滑动式连接有伸缩杆,伸缩杆的左部转动式连接有滚轮,滚轮与凸轮外侧接触,伸缩杆的右端连接有转动压杆,转动压杆与弧形杆之间连接有两个转动弹簧,转动弹簧处于拉伸状态,弧形板的左侧中部连接有卡块,卡块与转动压杆接触。
当需要使用本实用新型时,用户先将本实用新型通过安装架安装在适当高度的位置上,随后用户将排球放在放置板上并与手部模型接触,此时用户启动减速电机输出轴反转,从而带动转杆反转,转杆反转带动弧形杆反转,弧形杆反转带动导套及其上部件反转,滚轮在凸轮的外侧滑动,转动压杆反转带动卡块反转,从而通过弧形板带动手部模型反转,使得弧形滑块在弧形滑轨上滑动并拉伸伸缩弹簧,当滚轮反转到凸轮的近端时,在转动弹簧的作用下,滚轮向内移动,转动压杆脱离卡块,此时在伸缩弹簧的作用下,弧形滑块和弧形板及其上部件复位,通过手部模型将排球推出,达到发球的效果,如此能够下发式的将排球发出,使排球过网,让运动员进行排球颠球练习,减速电机持续反转,当滚轮反转到凸轮的远端时,滚轮通过伸缩杆带动转动压杆向外移动,转动弹簧被拉伸,转动压杆与卡块接触,此时用户在放置板上放置新的排球,如此能够连续发出排球使运动员进行排球颠球练习,当练习完成后,用户关闭电机即可,如此能够有效的使运动员进行排球颠球练习。
本实用新型具有如下优点:本实用新型通过用户启动电机输出轴反转,从而带动转杆和导套及其上部件反转,使得弧形板及其上部件反转,当滚轮反转至凸轮的近端时,弧形板及其上部件复位会使得手部模型将排球推出,达到发球的效果,如此能够将排球发出,让运动员进行排球颠球练习,减速电机持续反转,用户在放置板上放置新的排球,如此能够连续发出排球使运动员进行排球颠球练习,能够有效的使运动员进行排球颠球练习。
附图说明

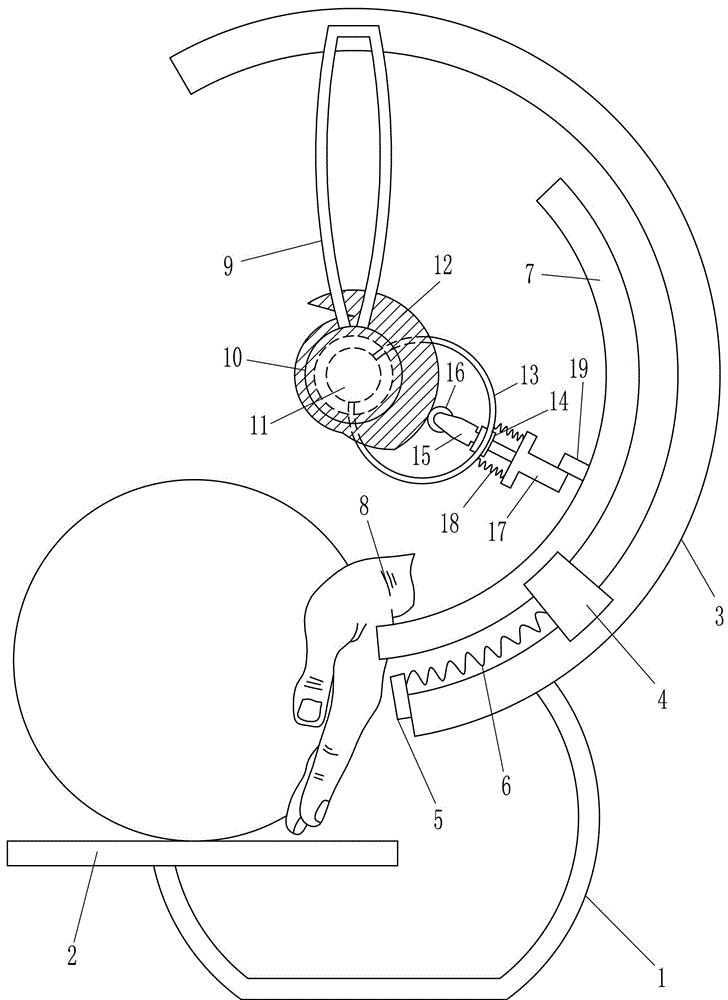

图1为本实用新型的主视结构示意图。
图中标号名称:1安装架,2放置板,3弧形滑轨,4弧形滑块,5挡块,6伸缩弹簧,7弧形板,8手部模型,9连接杆,10减速电机,11转杆,12凸轮,13弧形杆,14导套,15伸缩杆,16滚轮,17转动压杆,18转动弹簧,19卡块。
具体实施方式
下面参照附图对本实用新型的实施例进行详细描述。
实施例1
一种下发式排球发球装置,如图1所示,包括有安装架1、放置板2、弧形滑轨3、弧形滑块4、挡块5、伸缩弹簧6、弧形板7、手部模型8、连接杆9、减速电机10、转杆11、凸轮12、弧形杆13、导套14、伸缩杆15、滚轮16、转动压杆17、转动弹簧18和卡块19,安装架1的左侧上部连接有放置板2,安装架1的右侧上部连接有弧形滑轨3,弧形滑轨3上滑动式连接有弧形滑块4,弧形滑轨3的底部连接有挡块5,挡块5与弧形滑块4之间连接有伸缩弹簧6,弧形滑块4的顶部连接有弧形板7,弧形板7的底部连接有手部模型8,弧形滑轨3的顶部连接有连接杆9,连接杆9的下部连接有减速电机10,减速电机10的输出轴上连接有转杆11,连接杆9的下部后侧连接有凸轮12,转杆11穿过凸轮12,转杆11上连接有弧形杆13,弧形杆13的后侧连接有导套14,导套14内滑动式连接有伸缩杆15,伸缩杆15的左部转动式连接有滚轮16,滚轮16与凸轮12外侧接触,伸缩杆15的右端连接有转动压杆17,转动压杆17与弧形杆13之间连接有两个转动弹簧18,转动弹簧18处于拉伸状态,弧形板7的左侧中部连接有卡块19,卡块19与转动压杆17接触。
当需要使用本实用新型时,用户先将本实用新型通过安装架1安装在适当高度的位置上,随后用户将排球放在放置板2上并与手部模型8接触,此时用户启动减速电机10输出轴反转,从而带动转杆11反转,转杆11反转带动弧形杆13反转,弧形杆13反转带动导套14及其上部件反转,滚轮16在凸轮12的外侧滑动,转动压杆17反转带动卡块19反转,从而通过弧形板7带动手部模型8反转,使得弧形滑块4在弧形滑轨3上滑动并拉伸伸缩弹簧6,当滚轮16反转到凸轮12的近端时,在转动弹簧18的作用下,滚轮16向内移动,转动压杆17脱离卡块19,此时在伸缩弹簧6的作用下,弧形滑块4和弧形板7及其上部件复位,通过手部模型8将排球推出,达到发球的效果,如此能够下发式的将排球发出,使排球过网,让运动员进行排球颠球练习,减速电机10持续反转,当滚轮16反转到凸轮12的远端时,滚轮16通过伸缩杆15带动转动压杆17向外移动,转动弹簧18被拉伸,转动压杆17与卡块19接触,此时用户在放置板2上放置新的排球,如此能够连续发出排球使运动员进行排球颠球练习,当练习完成后,用户关闭电机即可,如此能够有效的使运动员进行排球颠球练习。
以上结合具体实施例描述了本实用新型实施例的技术原理。这些描述只是为了解释本实用新型实施例的原理,而不能以任何方式解释为对本实用新型实施例保护范围的限制。基于此处的解释,本领域的技术人员不需要付出创造性的劳动即可联想到本实用新型实施例的其它具体实施方式,这些方式都将落入本实用新型实施例的保护范围之内。
