技术领域

本实用新型涉及一种防护垫，尤其涉及一种体育防护垫。

背景技术

学校都会开设体育课课程，让学生们的身体素质提高，有些体育活动是需要使用防护垫的，防止学生在进行活动时受伤，现在的防护垫是在体育课时，老师在器材室搬来的，由于防护垫一般较大，在搬的过程中可能会接触地面，防护垫的表面是一层布，与地面摩擦容易破损，且容易将防护垫弄脏。

实用新型内容

为了克服防护垫一般较大，不好搬运，在搬的过程中可能会接触地面，防护垫的表面是一层布，与地面摩擦容易破损，且容易将防护垫弄脏的缺点，本实用新型的目的是提供一种能方便防护垫搬运，能有效防止防护垫破损和弄脏的体育防护垫。

技术方案为：一种体育防护垫，包括有主垫、转动轴、副垫、弹力圈、扣钩、Y形杆、拉手、内螺纹管、外螺纹杆、连接杆、滚轮、升降杆、导向板、插板、倒L形板、楔形块、接触块、固定板、连接块和弹簧，主垫的顶部右侧通过转动轴转动式连接有副垫，副垫的顶部连接有弹力圈，主垫左部上侧连接有扣钩，主垫的中部开有凹槽，凹槽内滑动式连接有内螺纹管，内螺纹管内通过螺纹连接有外螺纹杆，外螺纹杆的左端连接有Y形杆，Y形杆的左部连接有拉手，内螺纹管的右端连接有连接杆，连接杆的左端与外螺纹杆接触，连接杆的右端上部连接有连接块，连接块的右端连接有楔形块，楔形块的右端下部连接有倒L形板，倒L形板的左侧下部连接有插板，凹槽的右侧下部连接有导向板，导向板的中部开有导孔，导孔内滑动式连接有升降杆，升降杆的顶端连接有接触块，接触块与楔形块接触，接触块上开有插孔，升降杆的上部连接有固定板，升降杆上绕有弹簧，弹簧的顶部与固定板连接，弹簧的底部与导向板连接，升降杆的底部转动式连接有滚轮。

有益效果为：本实用新型通过弹力圈与扣钩使主垫和副垫贴合固定，然后用户通过拉手将内螺纹管和外螺纹杆及其上部件向左拉动，通过拧动Y形杆使外螺纹杆左右移动，根据用户手臂的长短来调节拉手的位置，通过楔形块向下挤压使滚轮向下移动接触地面，插板与插孔配合使滚轮不会向上移动脱离地面，用户通过拉手将本实用新型提至适当角度，可以拉动拉手使本实用新型移动至需要使用防护垫的地点，如此能够有效的防止防护垫被弄脏和损坏。

附图说明

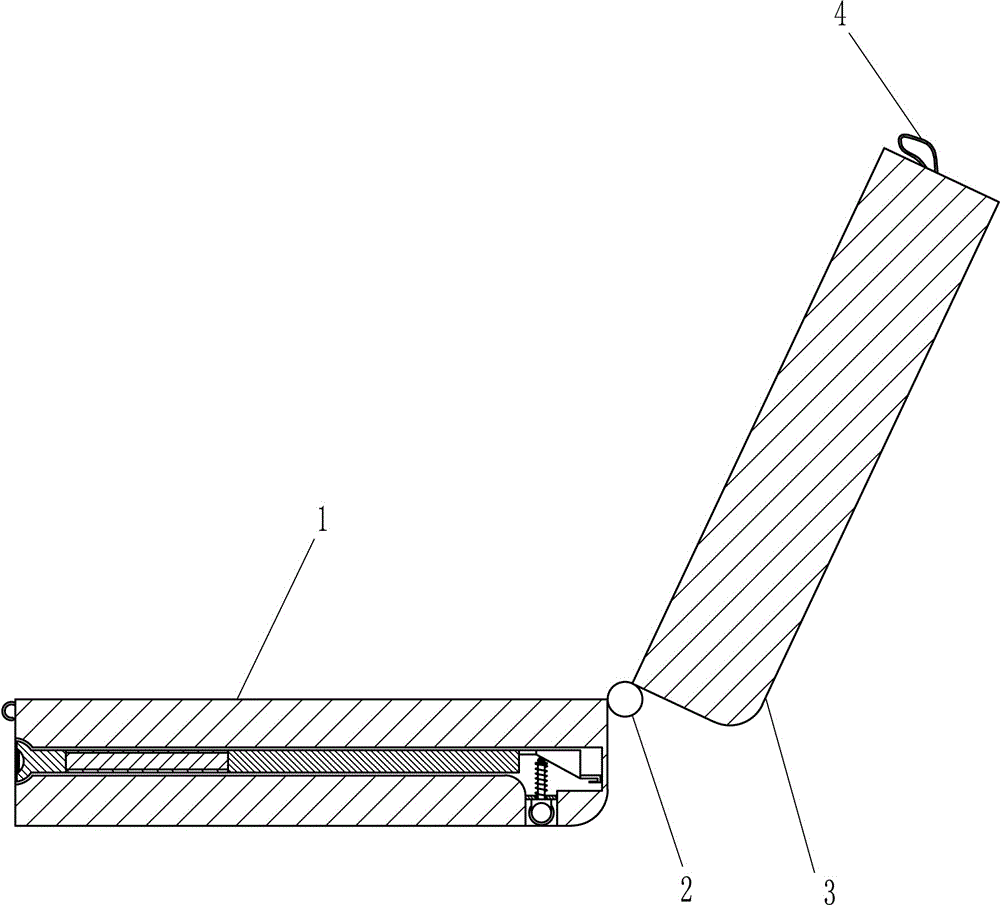

图1为本实用新型的主视结构示意图。

图2为本实用新型的部分主视结构示意图。

图3为本实用新型A的放大示意图。

图中标号名称：1.主垫，2.转动轴，3.副垫，4.弹力圈，5.扣钩，6.Y形杆，7.拉手，8.凹槽，9.内螺纹管，10.外螺纹杆，11.连接杆，12.滚轮，13.升降杆，14.导向板，15.插板，16.倒L形板，17.楔形块，18.接触块，19.固定板，20.连接块，21.弹簧，22.插孔，23.导孔。

具体实施方式

下面结合具体实施例对技术方案做进一步的说明，需要注意的是：本文中所说的上、下、左、右等指示方位的字词仅是针对所示结构在对应附图中位置而言。本文中为零部件所编序号本身，例如：第一、第二等，仅用于区分所描述的对象，不具有任何顺序或技术含义。而本申请所说如：连接、联接，如无特别说明，均包括直接和间接连接。

实施例1

一种体育防护垫，如图1-3所示，包括有主垫1、转动轴2、副垫3、弹力圈4、扣钩5、Y形杆6、拉手7、内螺纹管9、外螺纹杆10、连接杆11、滚轮12、升降杆13、导向板14、插板15、倒L形板16、楔形块17、接触块18、固定板19、连接块20和弹簧21，主垫1的顶部右侧通过转动轴2转动式连接有副垫3，副垫3的顶部连接有弹力圈4，主垫1左部上侧连接有扣钩5，主垫1通过焊接连接的方式与扣钩5连接，主垫1的中部开有凹槽8，凹槽8内滑动式连接有内螺纹管9，内螺纹管9内通过螺纹连接有外螺纹杆10，外螺纹杆10的左端连接有Y形杆6，Y形杆6的左部连接有拉手7，Y形杆6通过焊接连接的方式与拉手7连接，内螺纹管9的右端连接有连接杆11，连接杆11的左端与外螺纹杆10接触，连接杆11的右端上部连接有连接块20，连接块20的右端连接有楔形块17，楔形块17的右端下部连接有倒L形板16，倒L形板16的左侧下部连接有插板15，凹槽8的右侧下部连接有导向板14，导向板14的中部开有导孔23，导孔23内滑动式连接有升降杆13，升降杆13的顶端连接有接触块18，升降杆13通过焊接连接的方式与接触块18连接，接触块18与楔形块17接触，接触块18上开有插孔22，升降杆13的上部连接有固定板19，升降杆13上绕有弹簧21，弹簧21的顶部与固定板19连接，弹簧21的底部与导向板14连接，升降杆13的底部转动式连接有滚轮12。

当需要使用本实用新型时，用户先将副垫3向下摆动至与主垫1贴合，用户再将弹力圈4扣到扣钩5上，使主垫1和副垫3固定，此时用户通过拉手7向左拉动Y形杆6，Y形杆6向左移动带动内螺纹管9向左移动，螺纹管向左移动带动外螺纹杆10向左移动，外螺纹杆10向左移动带动连接杆11向左移动，由于每个人的手臂长短不一样，所以用户可以通过Y形杆6拧动外螺纹杆10反转，使外螺纹杆10向左移动，外螺纹杆10向左移动带动Y形杆6和拉手7向左移动，当用户通过Y形杆6拧动外螺纹杆10正转时，外螺纹杆10向右移动带动Y形杆6和拉手7向右移动，调节拉手7的长短，当拉手7调节到适当位置后，用户可以通过拉手7将本实用新型提起，同时连接杆11向左移动带动连接块20向左移动，连接块20向左移动带动楔形块17及其上部件向左移动，楔形块17向左移动向下挤压接触块18，压缩弹簧21，接触块18向下移动带动升降杆13及其上部件向下移动，使滚轮12接触地面，当楔形块17向左移动到适当位置时，插板15会向左移动至插孔22内，使滚轮12不会向上移动，脱离地面，用户此时通过拉手7将本实用新型提至适当角度，可以通过拉手7拉着本实用新型移动，当本实用新型移动至需要使用的地点时，用户再通过Y形杆6拧动外螺纹杆10至原位，然后通过将Y形杆6将内螺纹管9、外螺纹杆10和连接杆11向右推动至原位，插板15脱离插孔22，在弹簧21的作用下，升降杆13及其上部件向上移动复位，用户再将弹力圈4从扣钩5解开，将副垫3向上摆动至原位，如此能够方便防护垫的搬运，能有效的防止防护垫被弄脏和损坏。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应所述以权利要求的保护范围为准。
