技术领域

本实用新型涉及运动机械领域，具体是一种高效捡球装置。

背景技术

在球类（篮球、足球、网球、高尔夫球等）的球员的日常训练中为了节约时间，会使用多个球进行训练，训练场上的球体过多时，需要进行集中收集，然后供球员使用，传统的方式是人工捡拾，需要不断的弯腰和起身，十分的耗费体力，随着技术的进步，出现了捡球器，捡球器包括电动和机械式，捡球的效率大大提高，但是，传统的捡球器是将球体集中归集的密闭的框体或者箱体内，然后倒出或者打开盖板，再将球体取出，非常不方便，另外球体在地面上滚动不可避免的沾染了许多灰尘或者其他垃圾，直接使用，影响球员的使用感受。

实用新型内容

本实用新型的目的在于提供一种高效捡球装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种高效捡球装置，包括车体；所述车体底部设有万向轮，车体右侧固定连接有推动杆；所述车体上表面固定连接有箱体，箱体左测固定连接有支撑架，支撑架转动连接有转辊，转辊上呈圆周分布有U型杆；所述转辊连接有第一驱动电机；所述箱体位于转辊右侧侧壁上开设有进球口；所述箱体内设有传动带，传动带连接有驱动轮；所述传送带上固定连接有均匀分布的移动爪；所述驱动轮通过第一传动带连接有第一皮带轮，第一皮带轮固定连接有驱动轴，驱动轴连接有第二驱动电机，第二驱动电机通过螺栓与车体内壁固定连接；所述箱体内右侧内壁滑动连接有毛刷板；所述毛刷板右侧中间位置固定连接有移动杆，移动杆贯穿箱体，箱体设有竖直的滑槽；所述移动杆顶部铰接有连杆，连杆转动连接有偏心轮，偏心轮转动连接有固定板；所述偏心轮通过第二传动带连接有第二皮带轮，第二皮带轮与驱动轴固定连接；所述箱体左侧上方设有出球口，出球口固定连接有导向板，导向板左侧固定连接有存放架。

作为本实用新型进一步的方案：所述驱动轮通过转轴与箱体内壁转动连接。

作为本实用新型进一步的方案：所述移动爪包括平行设置的弧形杆，弧形杆与传送带垂直固定连接。

作为本实用新型进一步的方案：所述移动杆与滑槽滑动连接。

作为本实用新型进一步的方案：所述毛刷板内侧表面均匀分布有刷毛。

作为本实用新型进一步的方案：所述固定板与车体内壁固定连接。

作为本实用新型进一步的方案：所述移动杆嵌套在车体内并与车体内壁滑动连接。

与现有技术相比，本实用新型的有益效果是：本实用新型通过设有电机驱动的转辊和U型杆，高效的将球体收集到箱体内；本实用新型设有传动带和移动爪，将球体从低处快速的提升到高处的存放架上，便于球员拿取；本实用新型设有往复的毛刷板，毛刷板对球体表面进行清灰，使得球面保持干净，便于直接使用。

附图说明

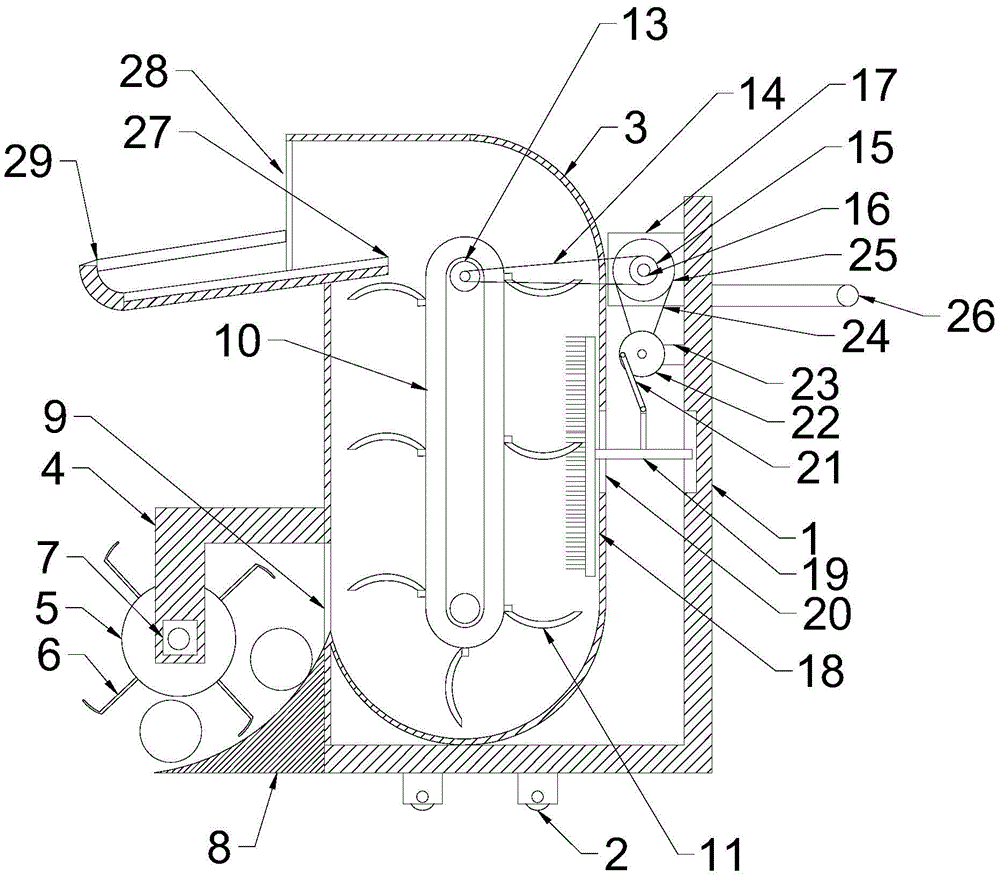

图1为高效捡球装置的内部结构示意图；

图2为高效捡球装置中U型杆的结构示意图；

图3为高效捡球装置中移动爪的结构示意图；

图4为高效捡球装置中毛刷板的俯视结构示意图。

图中：1-车体；2-万向轮；3-箱体；4-支撑架；5-转辊；6-U型杆；7-第一驱动电机；8-铲板；9-进球口；10-传送带；11-移动爪；12-弧形杆；13-驱动轮；14-第一传动带；15-第一皮带轮；16-驱动中；17-第二驱动电机；18-毛刷板；19-移动杆；20-通槽；21-连杆；22-偏心轮；23-固定板；24-第二传动带；25-第二皮带轮；26-推动杆；27-导向板；28-出球口；29-存放架。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～4，本实用新型实施例中，一种高效捡球装置，包括车体1；所述车体1底部设有万向轮2，车体1右侧固定连接有推动杆26，便于移动车体1；所述车体1上表面固定连接有箱体3，箱体3左测固定连接有支撑架4，支撑架4转动连接有转辊5，转辊5上呈圆周分布有U型杆6；所述转辊5连接有第一驱动电机7，第一驱动电机7通过螺栓与支撑架4外壁固定连接；第一驱动电机7与外部电源电性连接，第一驱动电机7带动转辊5，转辊5带动U型杆6转动，将球体拨动到箱体3内；所述箱体3位于转辊5右侧侧壁上开设有进球口9；所述箱体3内设有传动带10，传动带10连接有驱动轮13，驱动轮13通过转轴与箱体3内壁转动连接；所述传送带10上固定连接有均匀分布的移动爪11，移动爪11包括平行设置的弧形杆12，弧形杆12与传送带10垂直固定连接；所述移动爪11带动球体移动；所述驱动轮13通过第一传动带14连接有第一皮带轮15，第一皮带轮15固定连接有驱动轴16，驱动轴16连接有第二驱动电机17，第二驱动电机17通过螺栓与车体1内壁固定连接，第二驱动电机17与外部的电源电性连接；所述箱体3内右侧内壁滑动连接有毛刷板18，毛刷板18内侧表面均匀分布有刷毛；所述毛刷板18右侧中间位置固定连接有移动杆19，移动杆19贯穿箱体3，箱体3设有竖直的滑槽20，移动杆19与滑槽20滑动连接；所述移动杆19嵌套在车体1内并与车体1内壁滑动连接；所述移动杆19顶部铰接有连杆21，连杆21转动连接有偏心轮22，偏心轮22转动连接有固定板23，固定板23与车体1内壁固定连接；所述偏心轮22通过第二传动带24连接有第二皮带轮25，第二皮带轮25与驱动轴16固定连接；第二驱动电机17通过驱动轴16和第二传动带24带动偏心轮22转动，偏心轮22通过连杆21带动移动杆19和毛刷板18上、下往复移动，对球体表面进行清灰；所述箱体3左侧上方设有出球口28，出球口28固定连接有导向板27，导向板27左侧固定连接有存放架29，便于球员拿取。
