技术领域

本实用新型涉及体育运动设备领域，尤其涉及一种体育运动拦网支架。

背景技术

体育运动极大的丰富了人们的生活，然而当下一些球类运动需要设置界限网或者隔离网，如羽毛球、排球等，界限网或者隔离网需要支架支撑，现代球网支架操作复杂，且体积大、质量重不方便搬运携带。

实用新型内容

本实用新型的目的在于提供一种体育运动拦网支架，以解决上述技术问题，为实现上述目的本实用新型采用以下技术方案：

一种体育运动拦网支架，包括左立柱、固定凸触、基座板、右立柱、球网固定环、凹槽、滑道、基座板槽、凸触、连接轴、滑轮及固定凸触，所述支架分为左立柱和右立柱，左立柱和右立柱均设置凸触凹槽，且凸触和凹槽间隔设置，左立柱和右立柱上的凸触交错嵌入右立柱和左立柱上的凹槽内，从而连接左立柱和右立柱，左立柱和右柱的外壁上均设置一排球网固定环，左立柱和右立柱的底部设置基座板槽，基座板收纳在基座板槽内，基座板槽的侧壁上设置滑道，滑轮嵌入滑道内，且滑轮沿滑道滑动，滑轮通过连接轴与基座板连接，且基座板绕连接轴旋转，基座板的底部侧壁上安装固定凸触。

在上述技术方案基础上，所述左立柱和右立柱均采用热固定塑料材质。

在上述技术方案基础上，所述基座板内置铅板。

本实用新型设计的一种体育运动拦网支架通过设置球网固定环，便于用户固定球网，通过设置基座板和铅板的结构组合提高设备的稳定性，通过设置凸触与凹槽的结构组合方便用户组装拆卸，便于用户搬运携带。

附图说明

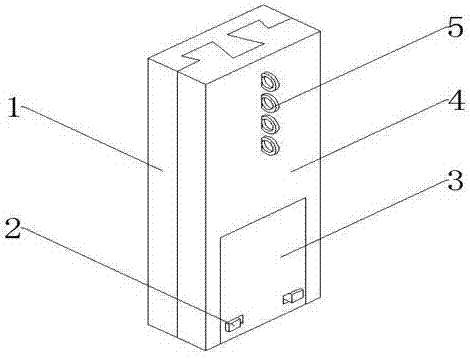

图1为本实用新型的结构示意图。

图2为左立柱的结构示意图。

图3为右立柱的结构示意图。

图4为基座板的结构示意图。

图5为基座板的截面图。

图中：1-左立柱；2-固定凸触；3-基座板；4-右立柱；5-球网固定环；6-凹槽；7-滑道；8-基座板槽；9-凸触；10-连接轴；11-滑轮；12-固定凸触；13-铅板。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细阐述。

一种体育运动拦网支架，包括左立柱、固定凸触、基座板、右立柱、球网固定环、凹槽、滑道、基座板槽、凸触、连接轴、滑轮及固定凸触，所述支架分为左立柱和右立柱，左立柱和右立柱均设置凸触凹槽，且凸触和凹槽间隔设置，左立柱和右立柱上的凸触交错嵌入右立柱和左立柱上的凹槽内，从而连接左立柱和右立柱，左立柱和右柱的外壁上均设置一排球网固定环，左立柱和右立柱的底部设置基座板槽，基座板收纳在基座板槽内，基座板槽的侧壁上设置滑道，滑轮嵌入滑道内，且滑轮沿滑道滑动，滑轮通过连接轴与基座板连接，且基座板绕连接轴旋转，基座板的底部侧壁上安装固定凸触。

所述左立柱和右立柱均采用热固定塑料材质。

所述基座板内置铅板。

本实用新型设计的一种体育运动拦网支架使用时首先将左立柱和右立柱分开，然后向下拉动基座板，然后旋转制作板，平铺基座板，从而立柱展开，将左立柱和右立柱按规定距离摆放，然后将球网固定在球网固定环上，就可以使用了。

以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
