技术领域

本实用新型涉及体育器械技术领域，更具体的说，尤其涉及一种具有保护功能的举重运动训练装置。

背景技术

举重运动是一项古老传统的竞技体育项目，也是展示人类力与美的视觉艺术。举重运动的特点是要求运动员在极短的时间内爆发出全身最大的力量，举起极限的力量是举重运动员身体的基本素质，所以举重运动员在练习力量增加肌肉的训练方法，尤其重要的一部分。

运动员在进行举重训练时，通常使用一些举重训练器材进行辅助训练，现有的这类举重训练器通常包括有杠铃架、安设在杠铃架上的杠铃，在使用现有这些举重器材时，为了保证训练的安全，需要他人陪同训练，使用起来极为不便，虽然一些举重训练器材上设置有保护杆，但是由于杠铃的重量大，与保护杆接触时产生较大的冲击力使得杠铃二次弹起，容易造成使用者或设备的损伤。

有鉴于此，针对现有的问题予以研究改良，提供一种具有保护功能的举重运动训练装置，旨在通过该技术，达到解决问题与提高实用价值性的目的。

实用新型内容

本实用新型的目的在于提供一种具有保护功能的举重运动训练装置，以解决上述背景技术中提出的为了保证训练的安全，需要他人陪同训练，使用起来极为不便，虽然一些举重训练器材上设置有保护杆，但是由于杠铃的重量大，与保护杆接触时产生较大的冲击力使得杠铃二次弹起，容易造成使用者或设备的损伤的问题和不足。

为实现上述目的，本实用新型提供了一种具有保护功能的举重运动训练装置，由以下具体技术手段所达成：

一种具有保护功能的举重运动训练装置，包括：架体、脚垫、扶手、第一挂板、纵向导杆、竖向导杆、第一导套、连杆、第二导套、杠铃杆、铃片、螺母、保护装置、立杆、横杆、纵杆、底板、第二挂板、导柱、缓冲板；所述架体由若干立杆、横杆及纵杆焊接而成，且架体的底部设置有脚垫；所述架体的前部与后部设置有扶手，且扶手与架体通过焊接方式相连接；所述立杆的一侧设置有第一挂板，且第一挂板与立杆通过螺栓相连接；所述竖向导杆的两端设置在纵向导杆上，且竖向导杆通过第一导套与纵向导杆滑动连接；所述竖向导杆的上端设置有连杆，且连杆与竖向导杆通过第一导套相连接；所述杠铃杆设置在竖向导杆上，且杠铃杆通过第二导套与竖向导杆滑动连接；所述杠铃杆的两端设置在铃片，且杠铃杆与铃片通过螺母相连接；所述保护装置的两端设置在第一挂板上，且保护装置与第一挂板通过第二挂板相连接；所述底板的两侧设置有导柱，且导柱与底板通过焊接方式相连接；所述缓冲板设置在导柱上，且缓冲板与导柱通过贯穿方式相连接。

作为本技术方案的进一步优化，本实用新型一种具有保护功能的举重运动训练装置所述第一挂板的一侧设置有若干呈等距间隔排列的齿牙，且所述齿牙的外形特征呈鲨鱼齿状。

作为本技术方案的进一步优化，本实用新型一种具有保护功能的举重运动训练装置所述缓冲板的外形特征呈矩形状，且缓冲板上开设有与导柱相配合的贯穿通孔。

作为本技术方案的进一步优化，本实用新型一种具有保护功能的举重运动训练装置所述底板与缓冲板之间设置有若干个呈横向间隔排列的弹簧。

作为本技术方案的进一步优化，本实用新型一种具有保护功能的举重运动训练装置所述杠铃杆的两端设置有外螺纹，且螺母通过外螺纹为铃片的锁紧装置。

作为本技术方案的进一步优化，本实用新型一种具有保护功能的举重运动训练装置所述第二挂板的中心处设置有与第一挂板的齿牙相配合的挂接孔。

作为本技术方案的进一步优化，本实用新型一种具有保护功能的举重运动训练装置所述架体前视的外形呈倒“凵”字形。

由于上述技术方案的运用，本实用新型与现有技术相比具有下列优点：

1、本实用新型通过第一挂板的一侧设置有若干呈等距间隔排列的齿牙，且所述齿牙的外形特征呈鲨鱼齿状的设置，便于杠铃杆及保护装置的安放悬挂。

2、本实用新型通过底板与缓冲板之间设置有若干个呈横向间隔排列的弹簧的设置，缓解杠铃掉落的冲击力，可有效避免杠铃二次弹起，防止在举重过程中杠铃不慎掉落造成使用者或设备的损伤。

3、本实用新型通过杠铃杆的两端设置有外螺纹，且螺母通过外螺纹为铃片的锁紧装置的设置，便于杠铃的组装与拆卸。

4、本实用新型通过对一种具有保护功能的举重运动训练装置的改进，具有结构设计合理，使用方便，占地面积小，整体结构稳定，安全保护性能好的优点，从而有效的解决了本实用新型在背景技术一项中提出的问题和不足。

附图说明

构成本申请的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

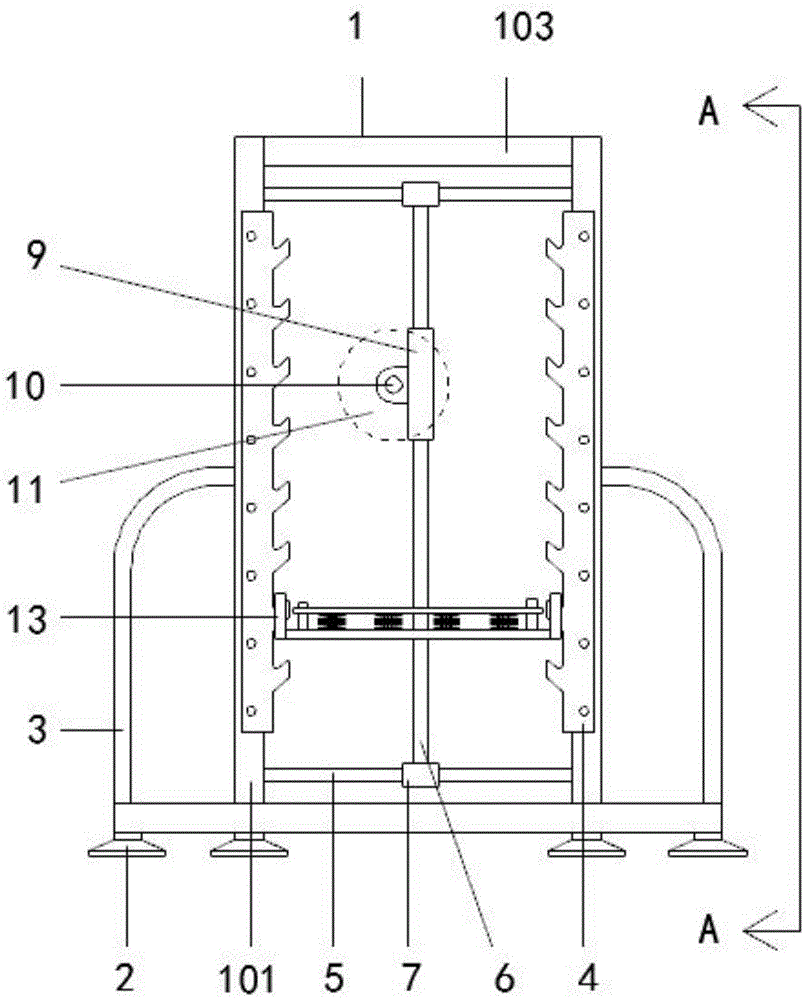

图1为本实用新型的侧视结构示意图；

图2为本实用新型的A-A方向结构示意图；

图3为本实用新型的保护装置结构示意图；

图4为本实用新型的保护装置侧视结构示意图。

图中：架体1、脚垫2、扶手3、第一挂板4、纵向导杆5、竖向导杆6、第一导套7、连杆8、第二导套9、杠铃杆10、铃片11、螺母12、保护装置13、立杆101、横杆102、纵杆103、底板1301、第二挂板1302、导柱1303、缓冲板1304。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

需要说明的是，在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。

同时，在本实用新型的描述中，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电性连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

请参见图1至图4本实用新型提供一种具有保护功能的举重运动训练装置的具体技术实施方案：

一种具有保护功能的举重运动训练装置，包括：架体1、脚垫2、扶手3、第一挂板4、纵向导杆5、竖向导杆6、第一导套7、连杆8、第二导套9、杠铃杆10、铃片11、螺母12、保护装置13、立杆101、横杆102、纵杆103、底板1301、第二挂板1302、导柱1303、缓冲板1304；架体1由若干立杆101、横杆102及纵杆103焊接而成，且架体1的底部设置有脚垫2；架体1的前部与后部设置有扶手3，且扶手3与架体1通过焊接方式相连接；立杆101的一侧设置有第一挂板4，且第一挂板4与立杆101通过螺栓相连接；竖向导杆6的两端设置在纵向导杆5上，且竖向导杆6通过第一导套7与纵向导杆5滑动连接；竖向导杆6的上端设置有连杆8，且连杆8与竖向导杆6通过第一导套7相连接；杠铃杆10设置在竖向导杆6上，且杠铃杆10通过第二导套9与竖向导杆6滑动连接；杠铃杆10的两端设置在铃片11，且杠铃杆10与铃片11通过螺母12相连接；保护装置13的两端设置在第一挂板4上，且保护装置13与第一挂板4通过第二挂板1302相连接；底板1301的两侧设置有导柱1303，且导柱1303与底板1301通过焊接方式相连接；缓冲板1304设置在导柱1303上，且缓冲板1304与导柱1303通过贯穿方式相连接。

具体的，第一挂板4的一侧设置有若干呈等距间隔排列的齿牙，且齿牙的外形特征呈鲨鱼齿状，鲨鱼齿状的第一挂板4齿牙呈上斜式结构设置，便于杠铃杆10及保护装置13的安放悬挂。

具体的，缓冲板1304的外形特征呈矩形状，且缓冲板1304上开设有与导柱1303相配合的贯穿通孔，缓冲板1304沿导柱1303做竖向运行。

具体的，底板1301与缓冲板1304之间设置有若干个呈横向间隔排列的弹簧，杠铃掉落至缓冲板1304上时，底板1301与缓冲板1304之间的弹簧收缩形变吸收杠铃掉落的冲击力，可有效避免杠铃在底板1301二次弹起，防止在举重过程中杠铃不慎掉落造成使用者或设备的损伤。

具体的，杠铃杆10的两端设置有外螺纹，且螺母12通过外螺纹为铃片11的锁紧装置，便于杠铃的组装与拆卸。

具体的，第二挂板1302的中心处设置有与第一挂板4的齿牙相配合的挂接孔，可避免保护装置13发生左右晃动。

具体的，架体1前视的外形呈倒“凵”字形，使装置的占地面积小，整体结构稳定。

具体实施步骤：

使用该装置进行举重训练之前，根据实际训练情况如平卧推举、蹲举调节保护装置13的高度，进行举重训练时，双手握住杠铃杆10将杠铃举起，使得杠铃杆10的两端脱离第一挂板4，杠铃举起的过程中，杠铃杆10带动第二导套9沿竖向导杆6竖向运动，带动竖向导杆6沿纵向导杆5前后运动，举重训练结束时，将杠铃杆10放置到第一挂板4上，当杠铃意外掉落至缓冲板1304上时，底板1301与缓冲板1304之间的弹簧收缩形变吸收杠铃掉落的冲击力，可有效避免杠铃在底板1301二次弹起，防止在举重过程中杠铃不慎掉落造成使用者或设备的损伤。

综上所述：该一种具有保护功能的举重运动训练装置，通过挂板的一侧设置有若干呈等距间隔排列的齿牙，且所述齿牙的外形特征呈鲨鱼齿状的设置，便于杠铃杆及保护装置的安放悬挂；通过底板与缓冲板之间设置有若干个呈横向间隔排列的弹簧的设置，缓解杠铃掉落的冲击力，可有效避免杠铃二次弹起，防止在举重过程中杠铃不慎掉落造成使用者或设备的损伤；通过杠铃杆的两端设置有外螺纹，且螺母通过外螺纹为铃片的锁紧装置的设置，便于杠铃的组装与拆卸；通过对一种具有保护功能的举重运动训练装置的改进，具有结构设计合理，使用方便，占地面积小，整体结构稳定，安全保护性能好的优点，从而有效的解决了本实用新型在背景技术一项中提出的问题和不足。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
