技术领域

本实用新型涉及健身器材领域，具体为一种体育健身器材。

背景技术

目前，随着生活水平的提高，很多人为了追求完美身材都会选择健身这个项目，因此也诞生了很多的健身场馆，然而这些场馆的健身器材一般都是单纯的健身肌肉，而对于身体协调方面的健身器材非常少，通过身体协调方面的健身后，身材会更加匀称，能达到更好的健身效果，同时如果能在健身的同时对健身者施加按摩，能够缓解肌肉疲劳，再次提高健身效果，为此，我们提出一种体育健身器材。

发明内容

本实用新型的目的在于提供一种体育健身器材，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种体育健身器材，包括机体、连接在机体上端的机架、连接在机体侧壁上的护腰和固定套接在机架上的带轮；

所述带轮上绕有皮带，所述皮带的一端连接有第一护具，所述皮带的另一端连接有第二护具，所述机体的侧壁上开设有滑槽，且滑槽内滑动连接有滑块，滑块固定连接在配重块上，配重块的上端连接有强力绳，所述强力绳绕过第一定滑轮穿过带轮的中心开设的第一通孔再绕过第二定滑轮并连接在第三护具上，所述第一定滑轮与第二定滑轮均通过支架连接在机架上，所述强力绳位于第二定滑轮和第三护具之间的一段上套接有拉力器，所述机体的侧壁上开设有多个第二通孔，且第二通孔内滑动插接有按摩棒，所述按摩棒靠近配重块的一端呈斜口状。

优选的，所述护腰、第一护具、第二护具和第三护具的两端均通过魔术贴连接在一起。

优选的，所述按摩棒包括触杆和橡胶块，橡胶块连接在触杆靠近护腰的一端。

优选的，所述强力绳上刻有刻度线。

与现有技术相比，本实用新型的有益效果是：

1、通过带轮和皮带能够让健身者的手臂和腿协调；

2、通过配重块和强力绳能够让健身者加强肌肉健身，可以通过查看刻度线，粗略估计自己所用的力度，同时再次使手臂和腿协调；

3、按摩棒能够缓解肌肉疲劳，延长健身时间；

4、护腰以及护具能够保护健身者。

附图说明

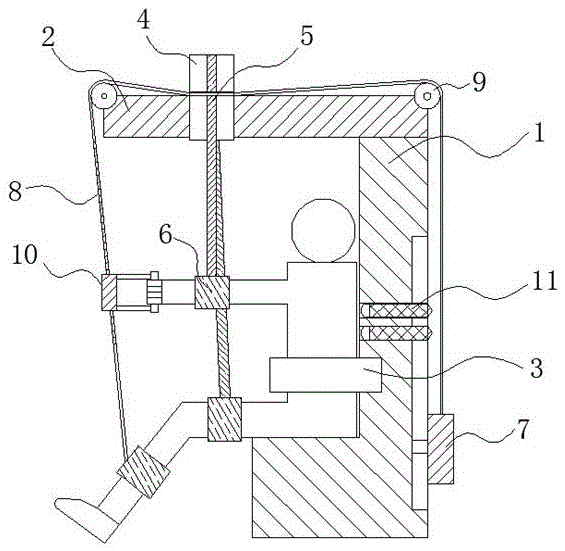

图1为本实用新型结构示意图。

图中：机体1、机架2、护腰3、带轮4、皮带5、第一护具6、配重块7、强力绳8、第一定滑轮9、拉力器10、按摩棒11。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，本实用新型提供一种技术方案：

一种体育健身器材，包括机体1、连接在机体1上端的机架2、连接在机体1侧壁上的护腰3和固定套接在机架2上的带轮4；

带轮4上绕有皮带5，皮带5的一端连接有第一护具6，皮带5的另一端连接有第二护具，机体1的侧壁上开设有滑槽，且滑槽内滑动连接有滑块，滑块固定连接在配重块7上，配重块7的上端连接有强力绳8，强力绳8上刻有刻度线，可以粗略的估算出自己所用的力度，强力绳8绕过第一定滑轮9穿过带轮4的中心开设的第一通孔再绕过第二定滑轮并连接在第三护具上，护腰3、第一护具6、第二护具和第三护具的两端均通过魔术贴连接在一起，第一定滑轮9与第二定滑轮均通过支架连接在机架2上，强力绳8位于第二定滑轮和第三护具之间的一段上套接有拉力器10，机体1的侧壁上开设有多个第二通孔，且第二通孔内滑动插接有按摩棒11，按摩棒11靠近配重块7的一端呈斜口状，按摩棒11包括触杆和橡胶块，橡胶块连接在触杆靠近护腰3的一端，能够起到更好的按摩效果。

工作原理：健身者坐在机体1上，通过魔术贴同时将护腰3绑在自己的腰上，第一护具6绑在手臂上，第二护具绑在大腿上，第三护具绑在小腿上，握住拉力器10，此时皮带5使手臂和腿的动作相反，让健身者可以协调手臂和腿的动作，与此同时，小腿向内侧收缩以及手臂拉动拉力器10可以拉动强力绳8，强力绳8带动配重块7向上移动，此时通过强力绳8上的刻度线，可以粗略的估算出自己所用的力度，通过来回摆动小腿和手臂，可以使配重块7上下移动，配重块7不断的抵触按摩棒11的一端，使按摩棒11上的橡胶块不断的敲击健身者的背部，起到一定的按摩作用，当健身一段时间后，可以轮换另一个手臂、大腿和小腿，从而达到手臂和腿协调同时健身、按摩的作用，具有很强的实用性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
