技术领域

本实用新型涉及新能源汽车技术领域，具体为一种环保型新能源汽车清洗装置。

背景技术

新能源汽车是指除汽油、柴油发动机之外所有其它能源汽车.包括燃料电池汽车、混合动力汽车、氢能源动力汽车和太阳能汽车等。其废气排放量比较低，新能源汽车越来越多的出现在人们的视野当中，当汽车表面产生污渍或粘上了灰尘和污垢时，会影响汽车的美观性，同时会对汽车的表面造成损坏，就需要及时对汽车进行清洗。

目前有很多的自助洗车地点，使用方便而且清洗快捷，大成为了多数车主清洗爱车的选择，然而自主清洗站点需要人们自己拿着清洗组件对爱车进行清洗，在清洗过程中需要频繁拖拽水管，对于相对力气小的车主来说，清洗难度较大，需要耗费较长时间，同时清洗效率低。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种环保型新能源汽车清洗装置，以解决上述背景技术提出的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种环保型新能源汽车清洗装置，包括箱体，所述箱体内壁的下表面与电机的下表面固定连接，所述电机的输出轴与主动轮的下表面固定连接，所述主动轮通过皮带与从动轮传动连接，所述从动轮的内表面与第二转轴的外表面固定连接，所述第二转轴的顶端与螺纹柱的底端固定连接,所述第二转轴穿设在第三轴承内，所述螺纹柱与螺纹筒螺纹连接，所述螺纹筒的上表面与第一轴承的下表面固定连接，所述第一轴承内穿设有第一转轴，所述第一转轴的顶端与管套的下表面固定连接，所述管套内套接有出水软管，所述出水软管的出水口与冲洗头的入水口相连通，所述出水软管的入水口与抽水泵的出水口相连通，所述抽水泵的下表面与水箱内壁的下表面固定连接，所述水箱的下表面与箱体的上表面固定连接，所述箱体的上表面与支撑板的下表面固定连接，所述支撑板的正面开设有滑槽，所述滑槽内滑动连接有滑块，所述滑块的正面与螺纹筒的背面固定连接。

优选的，所述箱体的左侧面设置有蓄电池，所述蓄电池的左侧面设置有两个开关，所述蓄电池的输出端与开关的输入端通过导线电连接，且两个开关的输出端分别与电机和抽水泵的输入端通过导线电连接。

优选的，所述箱体的下表面与万向轮的上表面固定连接，所述万向轮的数量为四个，且四个万向轮的位置分别位于箱体下表面靠近四角的位置。

优选的，所述箱体的上表面与把手的下表民固定连接。

优选的，所述第三轴承卡接在箱体的上表面，所述水箱的上表面开设有进水口。

优选的，所述第二转轴穿设在第二轴承内，所述第二轴承卡接在箱体内壁的下表面。

(三)有益效果

本实用新型提供了一种环保型新能源汽车清洗装置，具备以下有益效果：

(1)、该环保型新能源汽车清洗装置，通过设置第二转轴、第二轴承、螺纹柱和螺纹筒，第二转轴带动螺纹柱转动，使螺纹筒上升下降，进而方便带动出水软管和冲洗头上升下降，方便人们调节高度更好的清洗爱车，通过设置电机、主动轮、皮带和从动轮，电机工作，使主动轮转动，主动轮通过皮带带动从动轮转动，进而方便带动第二转轴转动，通过设置第一转轴、第一轴承和管套，管套方便对出水软管进行支撑，第一转轴转动，方便人们在对爱车进行清洗的时候调节角度，通过设置万向轮和把手，方便人们推动把手，通过万向轮对清洗装置进行位置移动，对爱车进行更全面的清洗，该装置通过第一转轴、螺纹柱和螺纹筒之间的配合，实现了对冲洗头调节高度和角度的目的，摒弃了传统人工拖拽水管进行冲洗的方式，通过万向轮移动装置对爱车进行冲洗，省时省力，冲洗效果更好，冲洗效率更高，整个装置使用方便，结构紧凑，设计合理，实用性强。

(2)、该环保型新能源汽车清洗装置，通过设置水箱和抽水泵，方便将水箱内的水通过抽水泵输送至出水软管，进而通过冲洗头喷出对爱车进行清洗，通过设置进水口，方便外部水源进入水箱，保持水箱足够的水源，通过设置支撑板、滑槽和滑块，滑块能够对螺纹筒进行固定，使螺纹筒在螺纹柱转动时随之上下移动而不会随之转动，滑槽方便滑块和螺纹筒上下移动，通过设置蓄电池和开关，蓄电池可以使电机和抽水泵工作，两个开关分别方便人们控制电机和抽水泵的工作状态。

附图说明

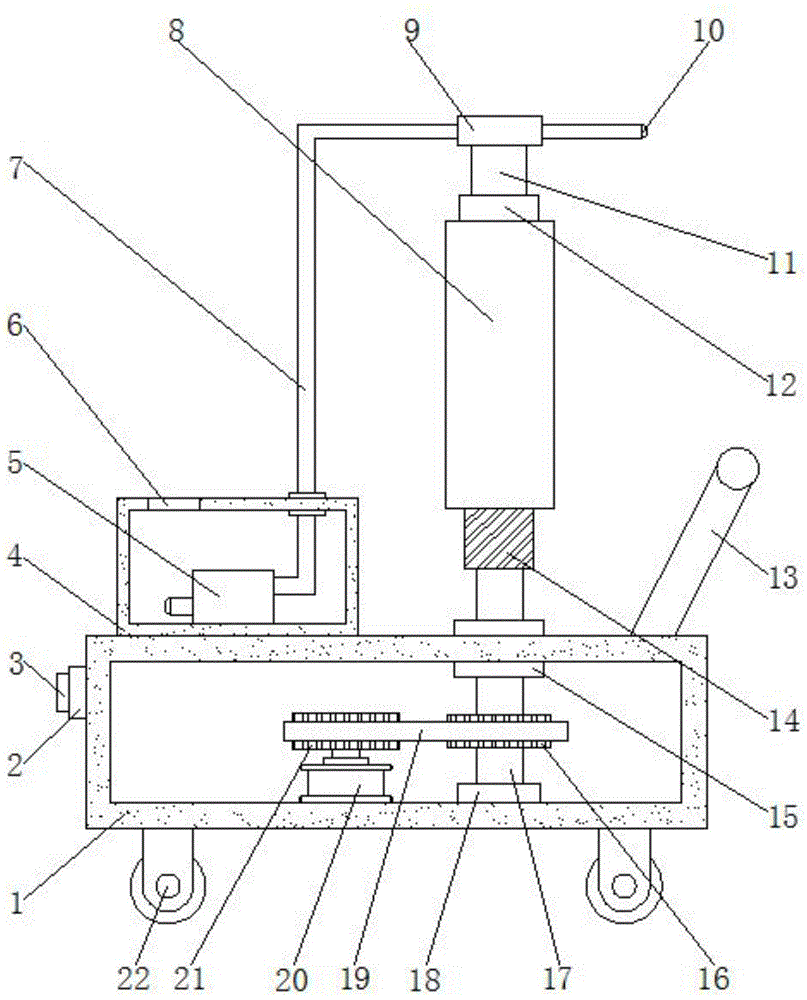

图1为本实用新型正视的剖面结构示意图；

图2为本实用新型螺纹筒右视的结构示意图。

图中：1箱体、2蓄电池、3开关、4水箱、5抽水泵、6进水口、7出水软管、8螺纹筒、9管套、10冲洗头、11第一转轴、12第一轴承、13把手、14螺纹柱、15第三轴承、16从动轮、17第二转轴、18第二轴承、19皮带、20电机、21主动轮、22万向轮、23支撑板、24滑块、25滑槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-2所示，本实用新型提供一种技术方案：一种环保型新能源汽车清洗装置，包括箱体1，箱体1内壁的下表面与电机20的下表面固定连接，箱体1的上表面与把手13的下表民固定连接，箱体1的下表面与万向轮22的上表面固定连接，万向轮22的数量为四个，且四个万向轮22的位置分别位于箱体1下表面靠近四角的位置，通过设置万向轮22和把手13，方便人们推动把手13，通过万向轮22对清洗装置进行位置移动，对爱车进行更全面的清洗，箱体1的左侧面设置有蓄电池2，蓄电池2的左侧面设置有两个开关3，蓄电池2的输出端与开关3的输入端通过导线电连接，且两个开关3的输出端分别与电机20和抽水泵5的输入端通过导线电连接，通过设置蓄电池2和开关3，蓄电池2可以使电机20和抽水泵5工作，两个开关3分别方便人们控制电机20和抽水泵5的工作状态，电机20的输出轴与主动轮21的下表面固定连接，主动轮21通过皮带19与从动轮16传动连接，通过设置电机20、主动轮21、皮带19和从动轮16，电机20工作，使主动轮21转动，主动轮21通过皮带19带动从动轮16转动，进而方便带动第二转轴17转动，从动轮16的内表面与第二转轴17的外表面固定连接，第二转轴17的顶端与螺纹柱14的底端固定连接,第二转轴17穿设在第三轴承15内，第二转轴17穿设在第二轴承18内，第二轴承18卡接在箱体1内壁的下表面，螺纹柱14与螺纹筒8螺纹连接，通过设置第二转轴17、第二轴承18、螺纹柱14和螺纹筒8，第二转轴17带动螺纹柱14转动，使螺纹筒8上升下降，进而方便带动出水软管7和冲洗头10上升下降，方便人们调节高度更好的清洗爱车，第三轴承15卡接在箱体1的上表面，螺纹筒8的上表面与第一轴承12的下表面固定连接，第一轴承12内穿设有第一转轴11，第一转轴11的顶端与管套9的下表面固定连接，管套9内套接有出水软管7，通过设置第一转轴11、第一轴承12和管套9，管套9方便对出水软管7进行支撑，第一转轴11转动，方便人们在对爱车进行清洗的时候调节角度，出水软管7的出水口与冲洗头10的入水口相连通，出水软管7的入水口与抽水泵5的出水口相连通，抽水泵5的下表面与水箱4内壁的下表面固定连接，水箱4的上表面开设有进水口6，通过设置进水口6，方便外部水源进入水箱4，保持水箱4足够的水源，水箱4的下表面与箱体1的上表面固定连接，通过设置水箱4和抽水泵5，方便将水箱4内的水通过抽水泵5输送至出水软管7，进而通过冲洗头10喷出对爱车进行清洗，箱体1的上表面与支撑板23的下表面固定连接，支撑板23的正面开设有滑槽25，滑槽25内滑动连接有滑块24，通过设置支撑板23、滑槽25和滑块24，滑块24能够对螺纹筒8进行固定，使螺纹筒8在螺纹柱14转动时随之上下移动而不会随之转动，滑槽25方便滑块24和螺纹筒8上下移动，滑块24的正面与螺纹筒8的背面固定连接，该装置通过第一转轴11、螺纹柱14和螺纹筒8之间的配合，实现了对冲洗头10调节高度和角度的目的，摒弃了传统人工拖拽水管进行冲洗的方式，通过万向轮22移动装置对爱车进行冲洗，省时省力，冲洗效果更好，冲洗效率更高，整个装置使用方便，结构紧凑，设计合理，实用性强。

使用时，首先推动把手13，通过万向轮22将冲洗装置移动到指定使用位置，启动开关3，使电机20工作，主动轮21转动，通过皮带19带动从动轮16转动，进而使第二转轴17转动，带动螺纹柱14转动，使螺纹筒8向上移动，对冲洗头10进行高度调节，按下开关3，使电机20停止工作，启动开关3，使抽水泵5工作，抽水泵5抽水输送至出水软管7，进而进入冲洗头10，进行喷水，使人们手拿冲洗头10，借助第一转轴11和第一轴承12之间的配合，通过转动，对喷冲洗进行不同方向的调整，进而对爱车进行更全面的冲洗，使冲洗效果更好，当冲洗完毕后，按下开关3，使抽水泵5停止工作即可。

综上可得，该环保型新能源汽车清洗装置，通过设置第二转轴17、第二轴承18、螺纹柱14和螺纹筒8，第二转轴17带动螺纹柱14转动，使螺纹筒8上升下降，进而方便带动出水软管7和冲洗头10上升下降，方便人们调节高度更好的清洗爱车，通过设置电机20、主动轮21、皮带19和从动轮16，电机20工作，使主动轮21转动，主动轮21通过皮带19带动从动轮16转动，进而方便带动第二转轴17转动，通过设置第一转轴11、第一轴承12和管套9，管套9方便对出水软管7进行支撑，第一转轴11转动，方便人们在对爱车进行清洗的时候调节角度，通过设置万向轮22和把手13，方便人们推动把手13，通过万向轮22对清洗装置进行位置移动，对爱车进行更全面的清洗，该装置通过第一转轴11、螺纹柱14和螺纹筒8之间的配合，实现了对冲洗头10调节高度和角度的目的，摒弃了传统人工拖拽水管进行冲洗的方式，通过万向轮22移动装置对爱车进行冲洗，省时省力，冲洗效果更好，冲洗效率更高，整个装置使用方便，结构紧凑，设计合理，实用性强。

同时，该环保型新能源汽车清洗装置，通过设置水箱4和抽水泵5，方便将水箱4内的水通过抽水泵5输送至出水软管7，进而通过冲洗头10喷出对爱车进行清洗，通过设置进水口6，方便外部水源进入水箱4，保持水箱4足够的水源，通过设置支撑板23、滑槽25和滑块24，滑块24能够对螺纹筒8进行固定，使螺纹筒8在螺纹柱14转动时随之上下移动而不会随之转动，滑槽25方便滑块24和螺纹筒8上下移动，通过设置蓄电池2和开关3，蓄电池2可以使电机20和抽水泵5工作，两个开关3分别方便人们控制电机20和抽水泵5的工作状态。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
